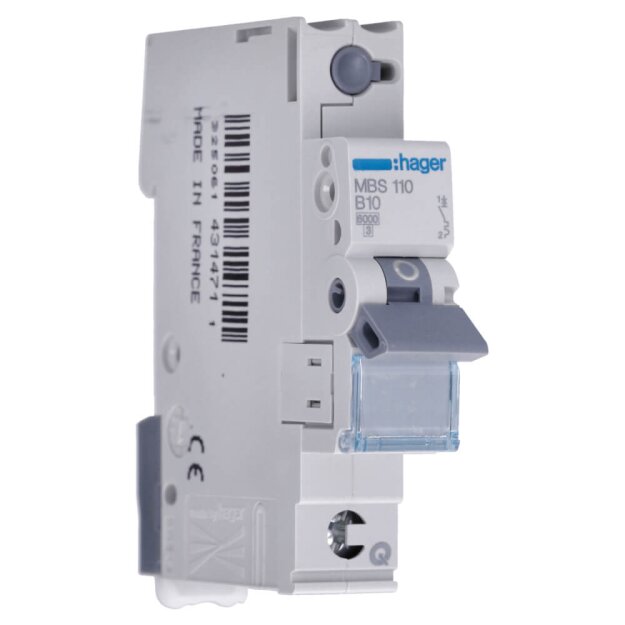

Hager Leitungsschutzschalter MBS110 1-polig 6kA B-10A 1M QC

Hager Leitungsschutzschalter MBS110 1-polig 6kA B-10A 1M QC

Artikelnummer: MBS110 Hager-MBS110_3250614314711
Hersteller: Hager
EAN: 3250614314711

UVP: 21,18 €

4,70 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

Hager MBS110 Leitungsschutzschalter B10 QuickConnect 1-polig 6 kA für sichere Elektroinstallationen

Der Hager MBS110 Leitungsschutzschalter ist ein hochwertiger Sicherungsautomat mit QuickConnect-Technologie zum zuverlässigen Schutz elektrischer Leitungen vor Überlast und Kurzschluss. Mit einem Nennstrom von 10 A, einer B-Charakteristik und einem Ausschaltvermögen von 6 kA eignet sich der 1-polige Leitungsschutzschalter ideal für Beleuchtungs- und Endstromkreise in Wohngebäuden, Zweckbauten und gewerblichen Installationen. Er erfüllt die Anforderungen der DIN EN 60898-1 (VDE 0641-11) und gewährleistet eine zuverlässige sowie normgerechte Absicherung elektrischer Anlagen.

Die integrierte QuickConnect-Anschlussklemme auf der Abgangsseite ermöglicht eine besonders schnelle und komfortable Verdrahtung. In Verbindung mit dem QuickBusbar-System lassen sich kompatible Hager Phasenschienen werkzeugfreundlich montieren. Der Leitungsschutzschalter verfügt über einen thermischen Auslöser zum Schutz vor Überlast sowie einen elektromagnetischen Auslöser für den Kurzschlussschutz. Dank der Hutschienenschnellbefestigung kann das Gerät einzeln aus dem Phasenschienenverbund entnommen werden. Zudem ist der Leitungsschutzschalter für den nachträglichen Anbau von Hilfs-, Signal- und Auslösekontakten vorbereitet.

Leitungsschutzschalter B10 QuickConnect für zuverlässigen Überlast- und Kurzschlussschutz
10 A Nennstrom für Beleuchtungs- und Endstromkreise
B-Charakteristik für Standardanwendungen mit überwiegend ohmschen Lasten
6 kA Ausschaltvermögen nach DIN EN 60898-1
QuickConnect-Anschluss für eine schnelle und werkzeugfreundliche Verdrahtung
QuickBusbar-kompatibel für die einfache Montage passender Hager Phasenschienen
1-polige Ausführung mit einer Teilungseinheit (1 TE)
Hutschienenschnellbefestigung zur einfachen Montage und Einzelentnahme aus dem Phasenschienenverbund
Beschriftungsfeld am Gerät für eine übersichtliche Kennzeichnung im Verteiler
Nachrüstbar mit Hager Zusatzeinrichtungen wie Hilfs-, Signal- oder Auslösekontakten

Der Hager MBS110 Sicherungsautomat kombiniert die bewährte Qualität der Hager Schutzgeräte mit den Vorteilen der QuickConnect-Technologie. Die kompakte Bauform, die einfache Hutschienenmontage und die optimale Integration in Hager Verteilersysteme machen den Leitungsschutzschalter zur idealen Lösung für Neuinstallationen, Erweiterungen und die Modernisierung bestehender Elektroverteilungen.

Weitere Informationen

Schutzart:	IP20
Produktgruppe:	Leitungsschutzschalter

Technische Daten und Merkmale zu Hager Leitungsschutzschalter MBS110 1-polig 6kA B-10A 1M QC:

Überspannungskategorie	3
Frequenz	50 Hz
Frequenz	60 Hz
Einbautiefe	70 mm
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Spannungsart	AC
Zusatzeinrichtungen möglich	Nein
Schutzart (IP)	IP20
Bemessungsisolationsspannung Ui	500 V
Polzahl (gesamt)	1
Auslösecharakteristik	B
Verschmutzungsgrad	2
Anschließbarer Leiterquerschnitt mehrdrähtig	1 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25 mm²
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	70 °C
Bemessungsspannung	400 V
Bemessungsstrom	10 A
Verlustleistung	2,75 W
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	6 kA
Unterputzmontage	Ja
Anschließbarer Leiterquerschnitt eindrähtig	35 mm²

Herstellerinformation

Hager Vertriebsges. mbH & Co. KG
Zum Gunterstal
66440 Blieskastel
Saarland
Deutschland
info@hager.de

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
