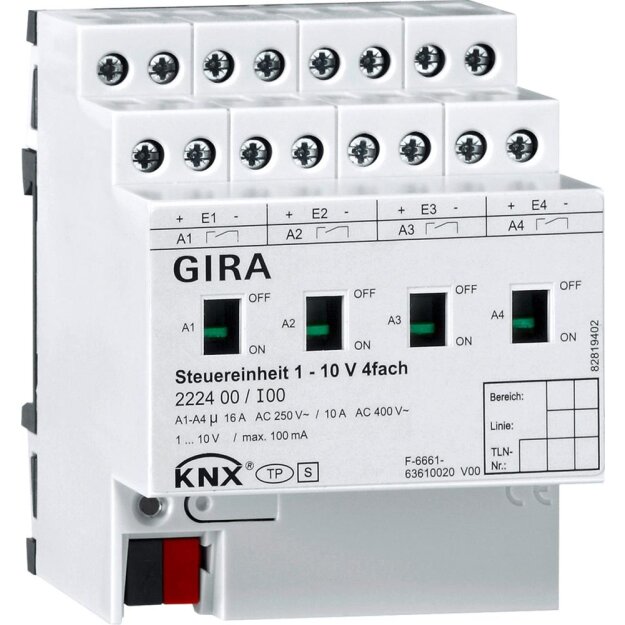

Gira 222400 Steuereinheit 1 - 10 V 4-fach Hand KNX

Artikelnummer: 222400 Gira-222400_4010337018858
Hersteller: Gira
EAN: 4010337018858

UVP: 309,22 €

144,84 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Gira 222400 Steuereinheit 1 - 10 V 4-fach Hand KNX

KNX Steuereinheit 1 - 10 V 4fach mit Handbetätigung
DALI, Sonstige Elektronik
REG plus

Merkmale:
- Die Steuereinheit schaltet und dimmt elektrische Verbraucher, die über eine
Schnittstelle 1-10 V verfügen.
- 5 Gerätekonfigurationen wählbar. Hierdurch erfolgt die Zuordnung der 4 einzeln
ansteuerbaren Dimmkanäle auf die Schaltausgänge (z. B. 4 Dimmkanäle werden
einem Schaltrelais zur Ansteuerung einer RGBW-Leuchte zugeordnet).
- Relaisausgänge, die keinem Dimmkanal zugeordnet sind, sind als frei agierende
Schaltaktorkanäle nutzbar.
- Reaktionen bei Busspannungsausfall und -wiederkehr und nach einem
ETS-Programmiervorgang einstellbar.
- Handbetätigung der Ausgänge unabhängig vom Bus mit mechanischer
Schaltstellungsanzeige.
- Verzögerung für aktiv sendende Rückmeldungen nach Busspannungswiederkehr.
- Logische Verknüfungsfunktion je Kanal konfigurierbar.
- Bis zu drei zentrale Schaltfunktionen zur gemeinsamen Ansteuerung aller Dimm-
und Schaltkanäle.
- Einschaltzeiten der Relaisausgänge können durch Betriebsstundenzähler erfasst
und ausgewertet werden.
- Sammelrückmeldung aller Schaltzustände möglich.
Dimmkanäle:
- Vier einzeln ansteuerbaren Dimmkanäle.
- Rückmeldung von Schaltzustand und Helligkeitswert.
- Einstellung des dimmbaren Helligkeitsbereichs möglich.
- Dimmverhalten und Dimmkennlinien parametrierbar.
- Soft-Einschalt- und Soft-Ausschalt-Funktion.
- Sperrfunktion oder Zwangsstellungsfunktion parametrierbar.
- Zeitfunktionen (Ein-, Ausschaltverzögerung, Treppenlichtfunktion). Bei der
Treppenlichtfunktion ist die Reaktion am Ende der Einschaltzeit
parametrierbar.
- Einbeziehung eines Dimmkanals in bis zu 10 Szenen möglich.
- Einbrennfunktion ermöglicht die vom Leuchtmittelherstellern vorgeschriebene
Inbetriebnahme neuer Leuchtstofflampen.
Schaltaktorbetrieb (optional):
- Unabhängiges Schalten der Schaltausgänge A2 bis A4.
- Schließer- oder Öffnerbetrieb.
- Rückmeldung des Schaltzustand.
- Sperrfunktion oder Zwangsstellungsfunktion parametrierbar.
- Zeitfunktionen (Ein-, Ausschaltverzögerung, Treppenlichtfunktion mit
Vorwarnfunktion).
- Einbeziehung in Lichtszenen möglich. Bis zu 10 interne Szenen sind je
Schaltausgang parametrierbar.
- Zyklische Überwachung des eintreffenden Schalttelegramms konfigurierbar.

Technische Daten:
KNX Medium: TP256
Relais:
- Anzahl: 4
- Kontakt: je 1 x Schließer potenzialfrei, bistabil
Steuerausgänge:
- Steuerspannung: 1 bis 10 V
- Steuerstrom je Ausgang: max. 100 mA
- Leitungslänge: max. 500 m bei 0,5 mm²
Schaltausgänge:
- Schaltspannung: AC 250/400 V
- Schaltstrom 230 V AC1: 16 A
- Schaltstrom 230 V AC3: 10 A
- Schaltstrom 400 V AC1: 10 A
- Schaltstrom 400 V AC3: 6 A
- Leuchtstofflampen: 16 AX
Lampenlasten:
- Glühlampen: 3680 W
- HV-Halogen: 3680 W
- gewickelter Trafo: 2000 VA
- Tronic-Trafo: 2500 W
Leuchtstofflampen T5/T8:
- unkompensiert: 3680 W
- parallelkompensiert: 2500 W / 200 µF
- Duo-Schaltung: 3680 W / 200 µF
Kompaktleuchtstofflampen:
- unkompensiert: 3680 W
- parallelkompensiert: 2500 W / 200 µF
Quecksilberdampflampen:
- unkompensiert: 3680 W
- parallelkompensiert: 3680 W / 200 µF
Umgebungstemperatur: -5 °C bis +45 °C
Anschlüsse:
- KNX: Anschluss- und Abzweigklemme
- 1 - 10 V: Schraubklemmen
- Last: Schraubklemmen
Anschlussquerschnitt: max. 4 mm²
Abmessungen:
- Teilungseinheiten (TE): 4

Hinweise :
- Elektronische Vorschaltgeräte erzeugen sehr hohe Stromspitzen. Verwenden Sie
deshalb einen Einschaltstrombegrenzer oder bei größeren Lasten ein separates
Lastschütz.

Lieferumfang:
- KNX Anschluss- und Abzweigklemme im Lieferumfang enthalten.

Weitere Informationen

Montageart:	REG
Smart-Tech:	KNX

Technische Daten und Merkmale zu Gira 222400 Steuereinheit 1 - 10 V 4-fach Hand KNX:

Montageart	REG
Verwendbar mit Taste	nein
Farbe	sonstige
Metallicfarbe	nein
Transparent	nein
Kompatibel mit Apple HomeKit	nein
Kompatibel mit Google Assistant	nein
Kompatibel mit Amazon Alexa	nein
IFTTT-Unterstützung verfügbar	nein

Zum Gira Online Katalog

Herstellerinformation

Giersiepen GmbH & Co. KG
Dahlienstraße 12
42477 Radevormwald
Nordrhein-Westfalen
Deutschland
info@gira.de

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
