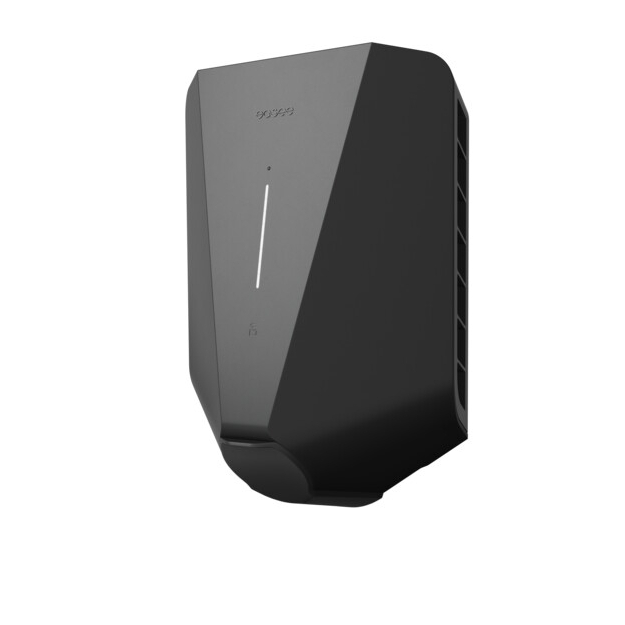

Easee Charge Up Black Wallbox mit bis zu 22 kW
Die Easee Charge Up Black ist eine kompakte AC-Wallbox für das Laden von Elektrofahrzeugen im privaten Umfeld. Im dreiphasigen TN-Netz unterstützt die Ladestation eine Ladeleistung von bis zu 22 kW. Die schwarze Wallbox besitzt eine Typ-2-Ladesteckdose und wird daher mit einem separaten kompatiblen Typ-2-Ladekabel verwendet.
Die Ladeleistung reicht einphasig von 1,4 bis 7,4 kW. Im dreiphasigen TN-Netz sind 4,1 bis 22 kW möglich, während im dreiphasigen IT-Netz bis zu 12,7 kW unterstützt werden. Die tatsächlich verfügbare Ladeleistung richtet sich nach Netzanschluss, Installation und dem angeschlossenen Elektrofahrzeug.
Innerhalb eines privaten Ladepunkts können bis zu drei Easee Charge Up Wallboxen gemeinsam betrieben werden. Über Easee Link erfolgt ein lokaler Last- und Phasenausgleich zwischen den Ladegeräten. Diese Funktion arbeitet auch ohne permanente Cloud-Verbindung.
In Verbindung mit einem kompatiblen Easee Equalizer kann die Ladeleistung automatisch an den aktuell verfügbaren Strom im Gebäude angepasst werden. Zusätzlich unterstützt die Systemkombination automatisches Laden mit Solarstrom sowie einen automatischen Phasenausgleich.
Für die Kommunikation stehen WLAN, Bluetooth, LTE Cat M1 und Easee Link zur Verfügung. Zusätzlich unterstützt die Wallbox OCPP 1.6J. Über die Easee App können Ladevorgänge gesteuert, geplant und überwacht sowie das angeschlossene Ladekabel verriegelt oder entriegelt werden.
Zur Zugangskontrolle verfügt die Charge Up über einen integrierten RFID-/NFC-Leser. Ein interner Energiezähler erfasst den Energieverbrauch innerhalb des Systems. Die Charge Up ist jedoch nicht für Anwendungen vorgesehen, bei denen der tatsächlich gemessene Stromverbrauch als Grundlage einer verbrauchsabhängigen Rückerstattung oder Abrechnung verwendet werden soll.
Für den elektrischen Schutz sind ein integrierter RCD Typ A mit 30 mA AC sowie eine 6-mA-DC-Fehlerstromerkennung (RDC-DD) vorhanden. Zusätzlich verfügt die Wallbox über Temperaturüberwachung und Überlastschutz. Die Schutzart IP54 und die Stoßfestigkeit IK10 ermöglichen die Installation gemäß den jeweiligen Vorgaben.
Technische Highlights der Easee Charge Up
| Merkmal |
Beschreibung |
| Hersteller |
Easee |
| Modell |
Charge Up |
| Farbe |
Schwarz |
| Produkttyp |
AC-Wallbox |
| Einsatzbereich |
Private Ladeanwendungen |
| Maximale Ladeleistung TN |
22 kW bei 32 A, 3-phasig |
| Maximale Ladeleistung IT |
12,7 kW bei 32 A, 3-phasig |
| Einphasige Ladeleistung |
1,4 bis 7,4 kW bei 6 bis 32 A |
| Netzspannung |
3 × 230 / 400 V AC ± 10 % |
| Netzfrequenz |
50 Hz |
| Unterstützte Netzformen |
TN / IT / TT |
| Ladeanschluss |
Typ-2-Steckdose, Mode 3 |
| Energiezähler |
Integriert |
| Zugangskontrolle |
RFID / NFC |
| WLAN |
2,4 GHz b/g/n |
| Bluetooth |
Bluetooth BLE 4.2 |
| Mobilfunk |
LTE Cat M1 |
| Easee Link |
868 MHz |
| OCPP |
OCPP 1.6J |
| Ladegeräte pro Standort |
Bis zu 3 |
| Lokales Lastmanagement |
Unterstützt |
| Lokaler Phasenausgleich |
Unterstützt |
| Gebäude-Lastmanagement |
Mit kompatiblem Easee Equalizer |
| Solarstrom-Laden |
Mit kompatiblem Easee Equalizer |
| AC-Fehlerstromschutz |
RCD Typ A, 30 mA AC integriert |
| DC-Fehlerstromerkennung |
RDC-DD, 6 mA DC integriert |
| Überlastschutz |
Integriert |
| Temperaturüberwachung |
Integriert |
| Schutzart |
IP54 |
| Stoßfestigkeit |
IK10 |
| Überspannungskategorie |
Kategorie III |
| Betriebstemperatur |
-30 bis +40 °C |
| Abmessungen (H × B × T) |
256 × 193 × 106 mm |
| Gewicht |
1,5 kg |
Häufig gestellte Fragen zur Easee Charge Up
Welche Ladeleistung bietet die Easee Charge Up?
Im dreiphasigen TN-Netz unterstützt die Charge Up bis zu 22 kW bei 32 A. Einphasig sind bis zu 7,4 kW und im dreiphasigen IT-Netz bis zu 12,7 kW möglich.
Für welchen Einsatzbereich ist die Charge Up vorgesehen?
Die Easee Charge Up ist laut Hersteller ausschließlich für private Ladeanwendungen im oder in der Nähe des eigenen Wohnsitzes vorgesehen.
Besitzt die Charge Up einen MID-Zähler?
Die Charge Up verfügt über einen integrierten Energiezähler. Easee weist diesen bei diesem Modell jedoch nicht als MID-zertifizierten Zähler aus. Die Wallbox ist außerdem nicht für verbrauchsbasierte Rückerstattungs- oder Abrechnungsanwendungen vorgesehen.
Besitzt die Wallbox ein fest angeschlossenes Ladekabel?
Nein. Die Charge Up besitzt eine Typ-2-Steckdose. Für die Verbindung zum Elektrofahrzeug wird ein separates kompatibles Typ-2-Ladekabel benötigt.
Kann die Charge Up mit Solarstrom laden?
Ja. In Verbindung mit einem kompatiblen Easee Equalizer kann die Ladeleistung an die verfügbare elektrische Leistung angepasst und überschüssiger Solarstrom für das Laden des Elektrofahrzeugs genutzt werden.
Wie viele Charge Up Wallboxen können gemeinsam betrieben werden?
An einem privaten Standort können bis zu drei Charge Up Wallboxen installiert werden. Die Geräte unterstützen einen lokalen Last- und Phasenausgleich.
Welche Kommunikationsmöglichkeiten bietet die Charge Up?
Die Wallbox unterstützt WLAN, Bluetooth, LTE Cat M1 und Easee Link. Zusätzlich steht OCPP 1.6J für kompatible Backend-Integrationen zur Verfügung.
Ergänzung Wallboxen:
Ab dem 01.01.2024 müssen u. a. auch Ladeeinrichtungen nach § 14a EnWG steuerbar sein. Gemäß § 19 Abs. 2 Niederspannungsanschlussverordnung (NAV) sind auch Ladeeinrichtungen für Elektrofahrzeuge dem Netzbetreiber vor deren Inbetriebnahme mitzuteilen. Erreicht die elektrische Anlage eine bestimmte Bemessungsleistung in der Summe, bedarf deren Inbetriebnahme darüber hinaus der vorherigen Zustimmung des Netzbetreibers.
Bitte klären Sie vor Kauf mit Ihrem zuständigen Netzbetreiber ab, ob die gewählte Ladestation die technischen Anforderungen und Vorschriften nach EnWG erfüllt. Hierfür wird keine Gewähr übernommen.
Der Anschluss bzw. die Installation von nicht steckerfertigen Ladestationen darf nur durch einen Fachmann (z. B. eingetragener Elektroinstallateur) durchgeführt werden.
