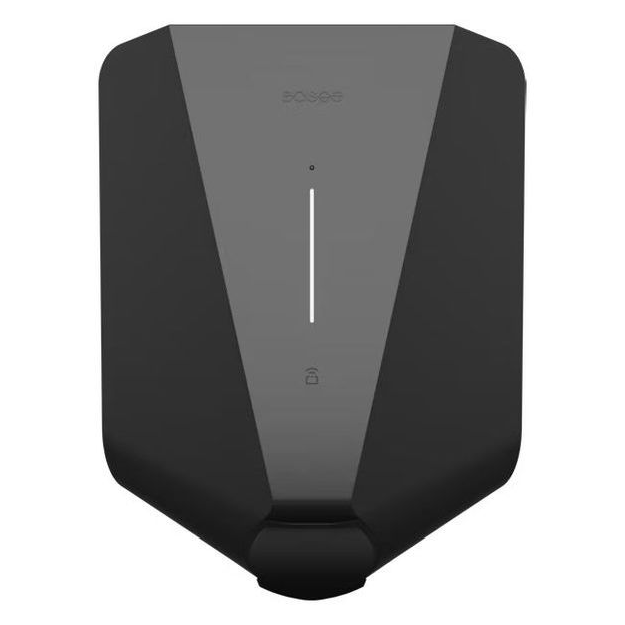

Easee Charge Core Black Wallbox mit bis zu 22 kW
Die Easee Charge Core Black ist eine intelligente AC-Wallbox für private, gewerbliche und gemeinschaftlich genutzte Ladeinfrastrukturen. Im dreiphasigen TN-Netz unterstützt die Ladestation eine Ladeleistung von bis zu 22 kW. Die Wallbox besitzt eine Typ-2-Steckdose und wird daher mit einem separaten kompatiblen Typ-2-Ladekabel verwendet.
Ein wesentliches Merkmal der Charge Core ist das integrierte Last- und Phasenmanagement. Mehrere Easee Wallboxen können innerhalb einer gemeinsamen Installation lokal miteinander kommunizieren und die verfügbare elektrische Leistung auf die Ladepunkte verteilen. Der lokale Last- und Phasenausgleich funktioniert auch ohne permanente Cloud-Verbindung.
Für die Kommunikation stehen WLAN, Bluetooth, LTE Cat M1 und Easee Link zur Verfügung. Zusätzlich unterstützt die Charge Core OCPP 1.6J für die Anbindung an kompatible Backend-Systeme. Über die Easee App lassen sich Ladevorgänge steuern, zeitlich planen und überwachen.
Zur Zugangskontrolle verfügt die Wallbox über einen integrierten RFID-/NFC-Leser. Dadurch können Ladevorgänge für berechtigte Nutzer freigegeben werden. Ein integrierter Energiezähler erfasst die geladenen Energiemengen innerhalb des Systems.
In Verbindung mit einem kompatiblen Easee Equalizer kann die Ladeleistung automatisch an den aktuell verfügbaren Strom im Gebäude angepasst werden. Auch der automatische Phasenausgleich über mehrere Stromkreise wird in dieser Systemkonfiguration unterstützt.
Für den elektrischen Schutz sind ein integrierter FI-Schutzschalter Typ A mit 30 mA AC sowie eine 6-mA-DC-Fehlerstromerkennung vorhanden. Zusätzlich unterstützt die Charge Core Überlastschutz und eine permanente Temperaturüberwachung. Mit der Schutzart IP54 und der Stoßfestigkeit IK10 ist die Wallbox für geeignete Innen- und Außeninstallationen vorgesehen.
Technische Highlights der Easee Charge Core
| Merkmal |
Beschreibung |
| Hersteller |
Easee |
| Modell |
Charge Core |
| Farbe |
Schwarz |
| Produkttyp |
AC-Wallbox |
| Maximale Ladeleistung TN |
22 kW bei 32 A, 3-phasig |
| Maximale Ladeleistung IT |
12,7 kW bei 32 A, 3-phasig |
| Einphasige Ladeleistung |
1,4 bis 7,4 kW bei 6 bis 32 A |
| Netzspannung |
3 × 230 / 400 V AC ± 10 % |
| Netzfrequenz |
50 Hz |
| Unterstützte Netzformen |
TN / IT / TT |
| Ladeanschluss |
Typ-2-Steckdose |
| Energiezähler |
Integriert |
| Zugangskontrolle |
RFID / NFC |
| WLAN |
2,4 GHz b/g/n |
| Bluetooth |
Bluetooth 4.2 |
| Mobilfunk |
LTE Cat M1 über integrierte eSIM |
| Easee Link |
868 MHz |
| OCPP |
OCPP 1.6J |
| Lastmanagement |
Lokaler Last- und Phasenausgleich |
| Offline-Lastmanagement |
Unterstützt |
| Gebäude-Lastmanagement |
Mit kompatiblem Easee Equalizer |
| Automatischer Phasenausgleich |
Mit kompatiblem Easee Equalizer |
| AC-Fehlerstromschutz |
RCD Typ A, 30 mA AC integriert |
| DC-Fehlerstromerkennung |
RDC-DD, 6 mA DC integriert |
| Überlastschutz |
Integriert |
| Temperaturüberwachung |
Integriert |
| Schutzart |
IP54 |
| Stoßfestigkeit |
IK10 |
| Isolationsklasse |
Klasse I |
| Überspannungskategorie |
Kategorie III |
| Betriebstemperatur |
-30 bis +40 °C |
| Abmessungen (H × B × T) |
256 × 193 × 106 mm |
| Gewicht |
1,5 kg |
Häufig gestellte Fragen zur Easee Charge Core
Welche Ladeleistung bietet die Easee Charge Core?
Im dreiphasigen TN-Netz unterstützt die Charge Core bis zu 22 kW bei 32 A. Einphasig sind bis zu 7,4 kW und im dreiphasigen IT-Netz bis zu 12,7 kW möglich.
Besitzt die Easee Charge Core ein festes Ladekabel?
Nein. Die Wallbox verfügt über eine Typ-2-Steckdose. Für die Verbindung zum Elektrofahrzeug wird ein separates kompatibles Typ-2-Ladekabel verwendet.
Unterstützt die Charge Core Lastmanagement?
Ja. Mehrere kompatible Easee Wallboxen können die verfügbare Leistung und die Phasen lokal untereinander ausgleichen. Dieser lokale Last- und Phasenausgleich funktioniert auch ohne permanente Cloud-Verbindung.
Wann wird ein Easee Equalizer benötigt?
Der Easee Equalizer wird benötigt, wenn die Wallbox ihre Ladeleistung an die gesamte verfügbare Leistung des Gebäudes beziehungsweise an mehrere vorgelagerte Stromkreise anpassen soll. Auch der entsprechende automatische Phasenausgleich zum Gebäude erfolgt über eine kompatible Equalizer-Systemkonfiguration.
Welche Kommunikationsmöglichkeiten besitzt die Charge Core?
Die Wallbox unterstützt WLAN, Bluetooth, LTE Cat M1 und Easee Link. Zusätzlich steht OCPP 1.6J für die Anbindung an kompatible Backend-Systeme zur Verfügung.
Wie erfolgt die Ladefreigabe?
Die Charge Core verfügt über einen integrierten RFID-/NFC-Leser. Darüber können berechtigte Nutzer für Ladevorgänge freigeschaltet werden.
Welche Fehlerstromerkennung ist integriert?
Integriert sind ein RCD Typ A für 30 mA AC sowie eine RDC-DD-Fehlerstromerkennung für 6 mA DC.
Ergänzung Wallboxen:
Ab dem 01.01.2024 müssen u. a. auch Ladeeinrichtungen nach § 14a EnWG steuerbar sein. Gemäß § 19 Abs. 2 Niederspannungsanschlussverordnung (NAV) sind auch Ladeeinrichtungen für Elektrofahrzeuge dem Netzbetreiber vor deren Inbetriebnahme mitzuteilen. Erreicht die elektrische Anlage eine bestimmte Bemessungsleistung in der Summe, bedarf deren Inbetriebnahme darüber hinaus der vorherigen Zustimmung des Netzbetreibers.
Bitte klären Sie vor Kauf mit Ihrem zuständigen Netzbetreiber ab, ob die gewählte Ladestation die technischen Anforderungen und Vorschriften nach EnWG erfüllt. Hierfür wird keine Gewähr übernommen.
Der Anschluss bzw. die Installation von nicht steckerfertigen Ladestationen darf nur durch einen Fachmann (z. B. eingetragener Elektroinstallateur) durchgeführt werden.
