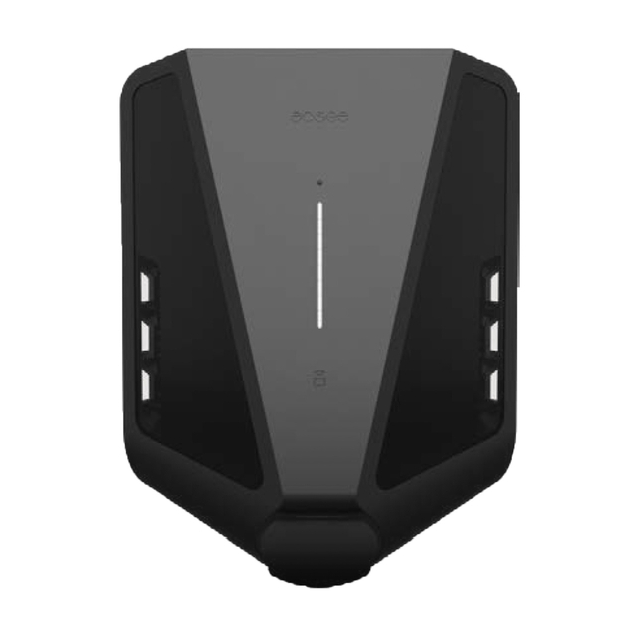

Easee Charge Max Black Wallbox mit bis zu 22 kW und MID-Zähler
Die Easee Charge Max Black ist eine intelligente AC-Wallbox für das Laden von Elektrofahrzeugen mit einer Ladeleistung von bis zu 22 kW. Diese Ausführung besitzt ein schwarzes Gehäuse, eine Typ-2-Ladesteckdose, einen integrierten MID-zertifizierten Energiezähler sowie einen RFID-/NFC-Leser. Damit eignet sich die Wallbox für Ladeanwendungen, bei denen eine präzise Erfassung der geladenen Energiemenge erforderlich ist.
Im dreiphasigen TN-Netz unterstützt die Charge Max eine Ladeleistung von bis zu 22 kW bei 32 A. Einphasig sind bis zu 7,4 kW bei 32 A möglich. Im dreiphasigen IT-Netz erreicht die Wallbox bis zu 12,7 kW. Die tatsächlich verfügbare Ladeleistung richtet sich nach Netzanschluss, Installation und angeschlossenem Elektrofahrzeug.
Der integrierte MID-Energiezähler der Klasse B arbeitet mit einer Messgenauigkeit von ±1 % gemäß EN 50470-3. Dadurch können die beim Laden übertragenen Energiemengen direkt innerhalb des Systems erfasst werden.
Die Charge Max unterstützt einen lokalen Last- und Phasenausgleich zwischen bis zu drei kompatiblen Easee Ladegeräten innerhalb eines Stromkreises. Dadurch kann die vorhandene elektrische Anschlussleistung auf mehrere Ladepunkte verteilt werden.
In Verbindung mit einem kompatiblen Easee Equalizer kann die Ladeleistung automatisch an die im Gebäude verfügbare Leistung angepasst werden. Zusätzlich unterstützt die Systemkombination automatisches Laden mit Solarstrom sowie einen automatischen Phasenausgleich.
Für die Kommunikation stehen WLAN, Bluetooth, LTE Cat M1 und Easee Link zur Verfügung. Zusätzlich unterstützt die Wallbox OCPP 1.6J für die Einbindung in kompatible Backend-Systeme. Über die Easee App und Easee Control können Ladevorgänge gesteuert und überwacht werden.
Für den elektrischen Schutz sind ein integrierter RCD Typ A mit 30 mA AC sowie eine 6-mA-DC-Fehlerstromerkennung (RDC-DD) vorhanden. Darüber hinaus verfügt die Wallbox über Überlastschutz und Temperaturüberwachung. Mit der Schutzart IP54 und der Stoßfestigkeit IK10 ist die Charge Max gemäß den Installationsvorgaben für geeignete Innen- und Außenbereiche vorgesehen.
Technische Highlights der Easee Charge Max
| Merkmal |
Beschreibung |
| Hersteller |
Easee |
| Modell |
Charge Max |
| Farbe |
Schwarz |
| Produkttyp |
AC-Wallbox |
| Maximale Ladeleistung TN |
22 kW bei 32 A, 3-phasig |
| Maximale Ladeleistung IT |
12,7 kW bei 32 A, 3-phasig |
| Einphasige Ladeleistung |
1,4 bis 7,4 kW bei 6 bis 32 A |
| Netzspannung |
3 × 230 / 400 V AC ± 10 % |
| Netzfrequenz |
50 Hz |
| Unterstützte Netzformen |
TN / IT / TT |
| Ladeanschluss |
Typ-2-Steckdose nach IEC 62196-2 |
| Energiezähler |
MID Klasse B |
| Messgenauigkeit |
±1 % gemäß EN 50470-3 |
| Zugangskontrolle |
RFID / NFC |
| WLAN |
2,4 GHz b/g/n |
| Bluetooth |
Bluetooth 4.2 |
| Mobilfunk |
LTE Cat M1 |
| Easee Link |
868 MHz |
| OCPP |
OCPP 1.6J |
| Lokales Lastmanagement |
Bis zu 3 Ladegeräte pro Stromkreis |
| Lokaler Phasenausgleich |
Unterstützt |
| Gebäude-Lastmanagement |
Mit kompatiblem Easee Equalizer |
| Solarstrom-Laden |
Mit kompatiblem Easee Equalizer |
| AC-Fehlerstromschutz |
RCD Typ A, 30 mA AC integriert |
| DC-Fehlerstromerkennung |
RDC-DD, 6 mA DC integriert |
| Überlastschutz |
Integriert |
| Temperaturüberwachung |
Integriert |
| Schutzart |
IP54 |
| Stoßfestigkeit |
IK10 |
| Überspannungskategorie |
Kategorie III |
| Betriebstemperatur |
-30 bis +40 °C, Betrieb bis +50 °C mit möglicher Leistungsreduzierung |
| Abmessungen (H × B × T) |
256 × 193 × 106 mm |
| Gewicht |
1,6 kg |
Häufig gestellte Fragen zur Easee Charge Max
Welche Ladeleistung bietet die Easee Charge Max?
Im dreiphasigen TN-Netz unterstützt die Charge Max bis zu 22 kW bei 32 A. Einphasig sind bis zu 7,4 kW und im dreiphasigen IT-Netz bis zu 12,7 kW möglich.
Ist ein MID-Zähler integriert?
Ja. Die Easee Charge Max verfügt über einen integrierten MID-zertifizierten Energiezähler der Klasse B mit einer Messgenauigkeit von ±1 % gemäß EN 50470-3.
Besitzt die Wallbox ein fest angeschlossenes Ladekabel?
Nein. Die Charge Max besitzt eine Typ-2-Steckdose. Für die Verbindung zum Elektrofahrzeug wird ein separates kompatibles Typ-2-Ladekabel verwendet.
Unterstützt die Charge Max Lastmanagement?
Ja. Innerhalb eines Stromkreises können bis zu drei kompatible Easee Ladegeräte ihre verfügbare Leistung und die Phasen lokal untereinander ausgleichen.
Kann die Easee Charge Max mit Solarstrom laden?
Ja. In Verbindung mit einem kompatiblen Easee Equalizer kann die Ladeleistung automatisch an den verfügbaren Strom angepasst und überschüssiger Solarstrom für das Laden des Elektrofahrzeugs genutzt werden.
Welche Kommunikationsmöglichkeiten besitzt die Charge Max?
Die Wallbox unterstützt WLAN, Bluetooth, LTE Cat M1 und Easee Link. Zusätzlich steht OCPP 1.6J für die Einbindung in kompatible Backend-Systeme zur Verfügung.
Welche Fehlerstromerkennung ist integriert?
Integriert sind ein RCD Typ A für 30 mA AC sowie eine RDC-DD-Fehlerstromerkennung für 6 mA DC.
Ergänzung Wallboxen:
Ab dem 01.01.2024 müssen u. a. auch Ladeeinrichtungen nach § 14a EnWG steuerbar sein. Gemäß § 19 Abs. 2 Niederspannungsanschlussverordnung (NAV) sind auch Ladeeinrichtungen für Elektrofahrzeuge dem Netzbetreiber vor deren Inbetriebnahme mitzuteilen. Erreicht die elektrische Anlage eine bestimmte Bemessungsleistung in der Summe, bedarf deren Inbetriebnahme darüber hinaus der vorherigen Zustimmung des Netzbetreibers.
Bitte klären Sie vor Kauf mit Ihrem zuständigen Netzbetreiber ab, ob die gewählte Ladestation die technischen Anforderungen und Vorschriften nach EnWG erfüllt. Hierfür wird keine Gewähr übernommen.
Der Anschluss bzw. die Installation von nicht steckerfertigen Ladestationen darf nur durch einen Fachmann (z. B. eingetragener Elektroinstallateur) durchgeführt werden.
