360° Ansicht

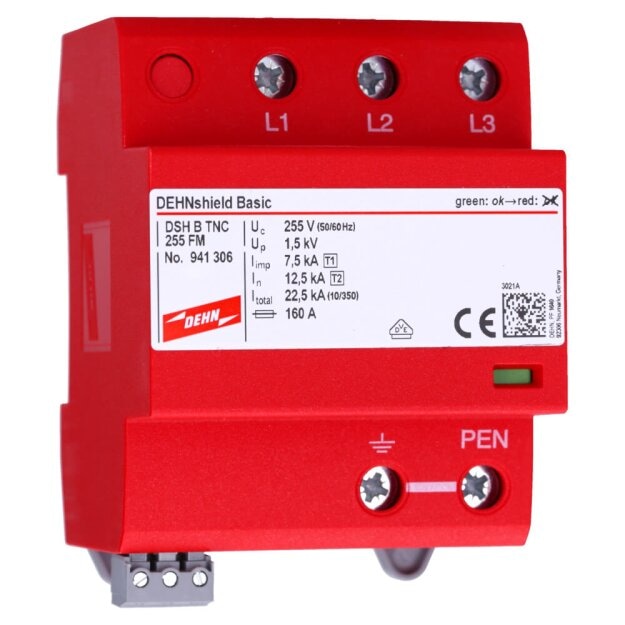

Dehn 941306 Anwendungsopt. Kombi-Ableiter DEHNshield B Typ 1+2 für dreiphasige TN-C-Systeme DSH B TNC 255 FM

Dehn 941306 Anwendungsopt. Kombi-Ableiter DEHNshield B Typ 1+2 für dreiphasige TN-C-Systeme DSH B TNC 255 FM

Artikelnummer: 941306 Dehn+Soehne-941306_4013364328068
Hersteller: Dehn
EAN: 4013364328068

UVP: 545,14 €

198,50 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

DEHNshield TNC Basic FM Kombi-Ableiter Typ 1 + Typ 2 für TN-C-Systeme

Der DEHNshield TNC Basic FM 941306 ist ein anschlussfertiger, anwendungsoptimierter Kombi-Ableiter Typ 1 + Typ 2 für TN-C-Systeme. Der Blitzstrom- und Überspannungsableiter arbeitet auf Funkenstreckenbasis und ist für den Einsatz im Hauptstromversorgungssystem von Wohngebäuden ohne äußeren Blitzschutz ausgelegt. Die Ausführung in 3+0-Schaltung eignet sich auch bei Freileitungseinspeisung und verfügt über einen potentialfreien Fernmeldekontakt zur externen Signalisierung des Gerätezustands.

Kombi-Ableiter Typ 1 + Typ 2: Blitzstrom- und Überspannungsschutz nach EN 61643-11 und IEC 61643-11
Für TN-C-Systeme: anwendungsoptimierte Ausführung für das Hauptstromversorgungssystem in 3+0-Schaltung
22,5 kA Gesamt-Blitzstoßstrom: Gesamt-Blitzstoßstrom I_total bei einer Impulsform von 10/350 µs
7,5 kA Blitzstoßstrom L-PEN: Blitzstoßstrom I_imp je Schutzpfad bei 10/350 µs
Schutzpegel ≤ 1,5 kV: wirksame Begrenzung transienter Überspannungen
Potentialfreier Fernmeldekontakt: Wechslerkontakt zur externen Meldung des Gerätezustands
255 V höchste Dauerspannung: ausgelegt für Wechselspannungsnetze mit 50/60 Hz
Für Wohngebäude ohne äußeren Blitzschutz: auch für Anlagen mit Freileitungseinspeisung geeignet

Der DEHNshield TNC Basic FM kombiniert Blitzstromableitung und Überspannungsschutz in einer kompakten Bauform. Die Funkenstreckentechnologie ermöglicht einen platzsparenden Blitzschutzpotentialausgleich. Der maximal zulässige netzseitige Überstromschutz beträgt 160 A gG.

Herstellertyp	DSH B TNC 255 FM
Artikelnummer	941306
SPD-Klasse	Typ 1 + Typ 2 / Class I + Class II
Netzsystem	TN-C
Schaltung	3+0
Höchste Dauerspannung AC	255 V, 50/60 Hz
Gesamt-Blitzstoßstrom (10/350 µs)	22,5 kA
Blitzstoßstrom L-PEN (10/350 µs)	7,5 kA
Schutzpegel	≤ 1,5 kV
Max. netzseitiger Überstromschutz	160 A gG
Fernmeldekontakt	Potentialfrei, Wechsler
Zulassung	VDE

Weitere Informationen

Schutzart:	IP20
Polzahl:	3

Herstellerinformation

Dehn SE
Hans-Dehn-Straße 1
92318 Neumarkt i.d.OPf.
Bayern
Deutschland
info@dehn.de

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
