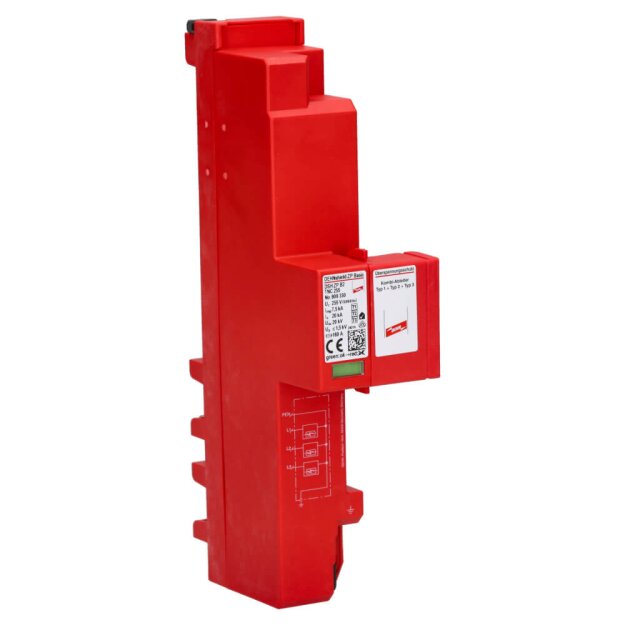

Dehn 909330 Kombi-Ableiter Typ1+2+3 DEHNshield ZP Basic 2 für TNC-Systeme

Dehn 909330 Kombi-Ableiter Typ1+2+3 DEHNshield ZP Basic 2 für TNC-Systeme

Artikelnummer: 909330 Dehn-909330_4013364424852
Hersteller: Dehn
EAN: 4013364424852

UVP: 450,89 €

151,50 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

DEHNshield ZP B2 TNC 255 Kombi-Ableiter Typ 1 + Typ 2 + Typ 3

Der DEHNshield ZP B2 TNC 255 909330 ist ein Kombi-Ableiter Typ 1 + Typ 2 + Typ 3 für TN-C-Systeme. Der Blitzstrom- und Überspannungsableiter ist für den Einsatz im Hauptstromversorgungssystem von Wohngebäuden ohne äußeren Blitzschutz ausgelegt und eignet sich auch bei Freileitungseinspeisung. Die Ausführung in 3+0-Schaltung schützt die Niederspannungsanlage bereits nahe am Einspeisepunkt vor Blitzströmen und transienten Überspannungen.

Kombi-Ableiter Typ 1 + Typ 2 + Typ 3: kombinierter Blitzstrom- und Überspannungsschutz nach EN 61643-11 und IEC 61643-11
Überspannungsschutz für TN-C-Systeme: speziell für den Einsatz im Hauptstromversorgungssystem in 3+0-Schaltung
22,5 kA Gesamt-Blitzstoßstrom: Gesamt-Blitzstoßstrom I_total bei einer Impulsform von 10/350 µs
7,5 kA Blitzstoßstrom L-PEN: Blitzstoßstrom I_imp je Schutzpfad bei 10/350 µs
Schutzpegel ≤ 1,5 kV: wirksame Begrenzung transienter Überspannungen
Für Gebäude ohne äußeren Blitzschutz: geeignet für Wohngebäude sowie bei Freileitungseinspeisung
255 V höchste Dauerspannung: ausgelegt für Wechselspannungsnetze mit 50/60 Hz
Werkzeuglose Montage: Click + Power-Anschlusstechnik für die Sammelschienenkontaktierung

Der DEHNshield ZP B2 TNC 255 arbeitet mit RAC-Funkenstreckentechnologie und verbindet Blitzstromableitung, Überspannungsschutz und Endgeräteschutz in einem Kombi-Ableiter. Die integrierte Funktionsüberwachung kontrolliert die Schutzpfade, während eine grün-rote Markierung im Sichtfenster den Gerätezustand anzeigt. Der maximal zulässige netzseitige Überstromschutz beträgt 160 A gG.

Herstellertyp	DSH ZP B2 TNC 255
Artikelnummer	909330
SPD-Klasse	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Netzsystem	TN-C
Schaltung	3+0
Höchste Dauerspannung AC	255 V, 50/60 Hz
Gesamt-Blitzstoßstrom (10/350 µs)	22,5 kA
Blitzstoßstrom L-PEN (10/350 µs)	7,5 kA
Schutzpegel	≤ 1,5 kV
Leerlaufspannung Hybridgenerator	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassung	VDE

Weitere Informationen

Schutzart:	IP30
Polzahl:	3
