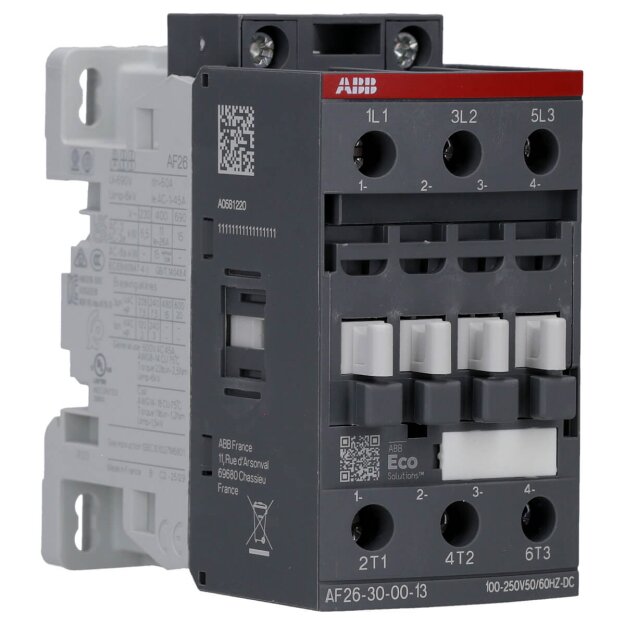

ABB Stotz S&J Schütz AF26-30-00-13 (1er)
Die 3-poligen AF26-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.| Serie: | AF26 |
| Produktgruppe: | Leistungsschütz zum Schalten von Wechselstrom |
Technische Daten und Merkmale zu ABB Stotz S&J Schütz AF26-30-00-13 (1er):
| Bemessungssteuerspeisespannung AC 50 Hz | 100 V |
| Bemessungssteuerspeisespannung AC 50 Hz | 250 V |
| Bemessungssteuerspeisespannung AC 60 Hz | 100 V |
| Bemessungssteuerspeisespannung AC 60 Hz | 250 V |
| Bemessungssteuerspeisespannung DC | 100 V |
| Bemessungssteuerspeisespannung DC | 250 V |
| Spannungsart zur Betätigung | AC/DC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Betriebsspannung AC 50 Hz | 690 V |
| Betriebsspannung AC 60 Hz | 690 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 45 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 26 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | - |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | - |
| Bemessungsbetriebsleistung bei AC-4, 400 V | - |
| Bemessungsbetriebsleistung NEMA | 11,1855 kW |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Geeignet für Reiheneinbau | nein |
| Breite | 45 mm |
| Höhe | 86 mm |
| Tiefe | 86 mm |
Installation instruction
ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
