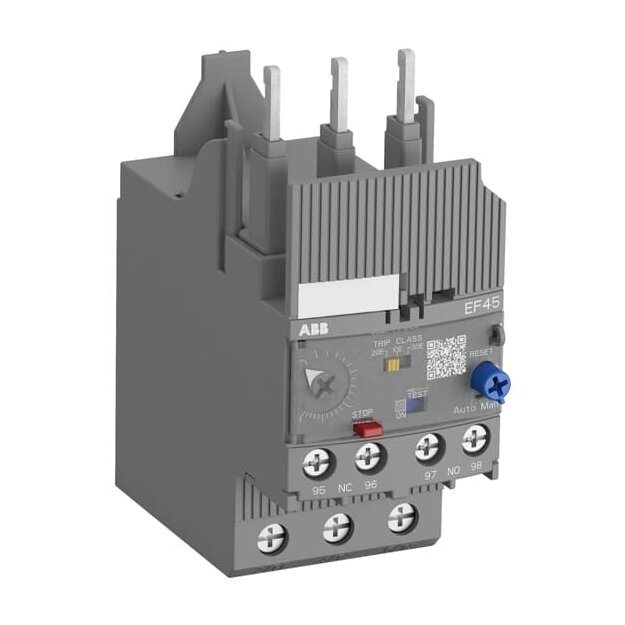

ABB Stotz S&J Überlastrelais EF45-30 (1er)

Artikelnummer: 1SAX221001R1101 ABB-1SAX221001_4013614403965
Hersteller: ABB
EAN: 4013614403965

EF45-30

UVP: 242,90 €

117,39 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

ABB Stotz S&J Überlastrelais EF45-30 (1er)

EF45 sind selbst versorgte elektronische Überlastrelais die keine zusätzliche externe Stromversorgung benötigen. Im Überlastfall oder bei einem Phasenausfall schützen sie Motoren zuverlässig. Sie sind wie thermische Überlastrelais einfach einzusetzen und kompatibel mit Standardmotoranwendungen. Sie überzeugen dank ihres weiten Einstellbereiches, ihrer hohen Genauigkeit, dem hohen Betriebstemperaturbereich und der Möglichkeit, aus 3 Auslöseklassen (10E, 20E, 30E) auszuwählen. Die Überlastrelais werden direkt an die Schütze angeschlossen. Einzelaufstellung-Sets stehen als Zubehör zu Verfügung. Manuelle oder automatische Rückstellung auswählbar, Phasenausfallempfindlichkeit gemäß IEC/EN 60947-4-1, Temperaturkompensation, TEST-und STOP-Funktion, Ausgelöst-Anzeige auf der Vorderseite, Auslöse- und Signalkontakt integriert (1 Schließer/1 Öffner).

Weitere Informationen

Serie:	EF45

Technische Daten und Merkmale zu ABB Stotz S&J Überlastrelais EF45-30 (1er):

Montageart	Direktanbau
Anschlussart Hauptstromkreis	Schraubanschluss
Einstellbarer Strombereich	9 A
Einstellbarer Strombereich	30 A
Externe Stromversorgung erforderlich	nein
Bemessungssteuerspeisespannung AC 50 Hz	0 V
Bemessungssteuerspeisespannung AC 60 Hz	0 V
Bemessungssteuerspeisespannung DC	0 V
Spannungsart zur Betätigung	-
Anzahl der Hilfskontakte als Öffner	1
Anzahl der Hilfskontakte als Schließer	1
Anzahl der Hilfskontakte als Wechsler	0
Spannungsart der Betriebsspannung	AC
Betriebsspannung AC 50 Hz	690 V
Betriebsspannung AC 60 Hz	690 V
Betriebsspannung DC	690 V
Bemessungsschaltstrom	30 A
Auslöseklasse	einstellbar
Reset-Funktion automatisch	ja
Reset-Funktion Eingang	nein
Reset-Funktion Taster	ja
Breite	45 mm
Höhe	104,7 mm
Tiefe	86 mm
