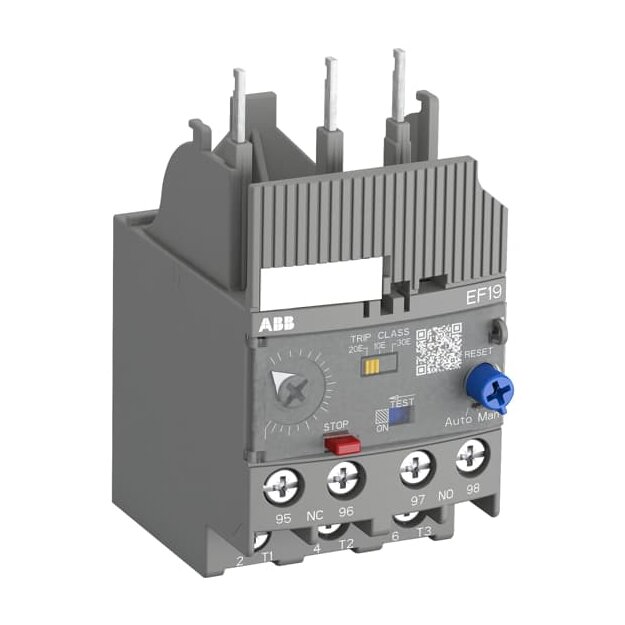

ABB Stotz S&J Überlastrelais EF19-18.9 (1er)

Artikelnummer: 1SAX121001R1105 ABB-1SAX121001_4013614404023
Hersteller: ABB
EAN: 4013614404023

EF19-18.9

UVP: 155,51 €

75,28 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

ABB Stotz S&J Überlastrelais EF19-18.9 (1er)

EF19 sind selbst versorgte elektronische Überlastrelais die keine zusätzliche externe Stromversorgung benötigen. Im Überlastfall oder bei einem Phasenausfall schützen sie Motoren zuverlässig. Sie sind wie thermische Überlastrelais einfach einzusetzen und kompatibel mit Standardmotoranwendungen. Sie überzeugen dank ihres weiten Einstellbereiches, ihrer hohen Genauigkeit, dem hohen Betriebstemperaturbereich und der Möglichkeit, aus 3 Auslöseklassen (10E, 20E, 30E) auszuwählen. Die Überlastrelais werden direkt an die Schütze angeschlossen. Einzelaufstellung-Sets stehen als Zubehör zu Verfügung. Manuelle oder automatische Rückstellung auswählbar, Phasenausfallempfindlichkeit gemäß IEC/EN 60947-4-1, Temperaturkompensation, TEST-und STOP-Funktion, Ausgelöst-Anzeige auf der Vorderseite, Auslöse- und Signalkontakt integriert (1 Schließer/1 Öffner).

Weitere Informationen

Serie:	EF19

Technische Daten und Merkmale zu ABB Stotz S&J Überlastrelais EF19-18.9 (1er):

Montageart	Direktanbau
Anschlussart Hauptstromkreis	Schraubanschluss
Einstellbarer Strombereich	5,7 A
Einstellbarer Strombereich	18,9 A
Externe Stromversorgung erforderlich	nein
Bemessungssteuerspeisespannung AC 50 Hz	0 V
Bemessungssteuerspeisespannung AC 60 Hz	0 V
Bemessungssteuerspeisespannung DC	0 V
Spannungsart zur Betätigung	-
Anzahl der Hilfskontakte als Öffner	1
Anzahl der Hilfskontakte als Schließer	1
Anzahl der Hilfskontakte als Wechsler	0
Spannungsart der Betriebsspannung	AC
Betriebsspannung AC 50 Hz	690 V
Betriebsspannung AC 60 Hz	690 V
Betriebsspannung DC	690 V
Bemessungsschaltstrom	18,9 A
Auslöseklasse	einstellbar
Reset-Funktion automatisch	ja
Reset-Funktion Eingang	nein
Reset-Funktion Taster	ja
Breite	44,4 mm
Höhe	85 mm
Tiefe	59,3 mm

Betriebsanleitung

Betriebsanleitung

Installation instruction

Installation instruction

Installation instruction

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
