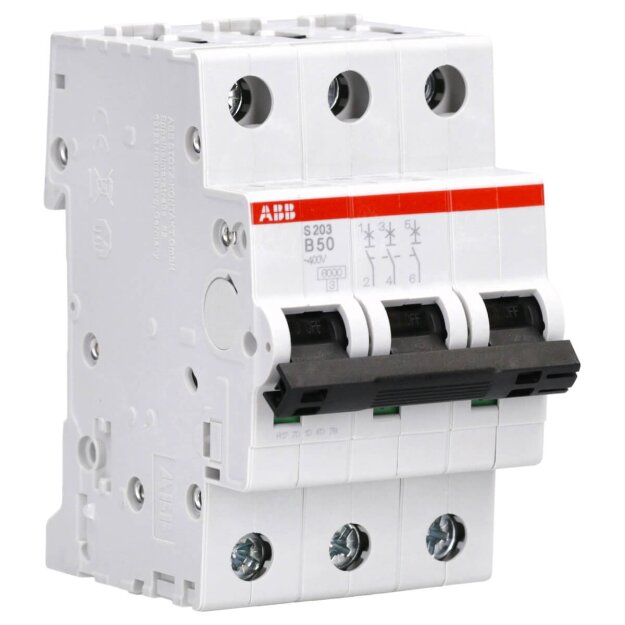

ABB S203-B50 Sicherungsautomat - S200-3P - 50 A - B(AC) 6 kA 2CDS253001R0505

ABB S203-B50 Sicherungsautomat - S200-3P - 50 A - B(AC) 6 kA 2CDS253001R0505

Artikelnummer: 2CDS253001R0505 ABB-2CDS253001_4016779550963
Hersteller: ABB
EAN: 4016779550963

UVP: 209,44 €

32,50 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

weitere Artikel sind im Zulauf

ABB S203-B50 Sicherungsautomat - S200-3P - 50 A - B(AC) 6 kA 2CDS253001R0505

Der ABB S203‑B50 ist ein dreipoliger Leitungsschutzschalter der Serie System pro M compact S200 mit Kennlinie B und einem Nennstrom von 50 A. Dank thermisch-magnetischer Auslösung verbindet er effektiven Schutz gegen Überlast (thermisch) mit schnellem Kurzschlussverhalten (magnetisch). Dieser Typ B-Schalter ist strombegrenzend bis 6 kA (Iᶜⁿ) bei 230/400 V AC und bietet bis 20 kA Kurzschlussfestigkeit (Iᶜᵤ) – damit ideal für gängige Anlagen in Wohn-, Gewerbe- und Industrieumgebungen. Er ist ausgelegt für Nennspannung bis 440 V AC, Stoßspannungsfestigkeit bis 4 kV (bis 6,2 kV auf Meereshöhe) und entspricht internationalen Normen (IEC/EN 60898‑1, IEC/EN 60947‑2, UL 1077). Mit kompakten Abmessungen (3 TE / 52,5 mm breit, 69 mm Einbautiefe), fingerschützenden Schraubklemmen (Leiter bis 35 mm²), reversibler Montage und roter/grüner Schaltstellung überzeugt der S203‑B50 durch Benutzerfreundlichkeit und Vielseitigkeit. Zudem ist er robust (mechanisch 20,000 und elektrisch 10,000 Schaltzyklen) und mit einer Recyclingquote von 87,8 % umweltfreundlich.

3‑polig, 50 A, Kennlinie B – ideal für Standardstromkreise mit normalen Einschaltströmen
Strombegrenzend & hohe Kurzschlussfestigkeit: 6 kA (Icn) / 20 kA (Icu) bei 230/400 V
Thermisch-magnetische Auslösung: kombiniert Überlastschutz mit rascher Reaktion bei Kurzschluss
Robust & normkonform: 440 V AC, 4 kV Stoßfestigkeit (6,2 kV am Meer), UL/CSA/IEC‑Zertifikate
Komfort & Umwelt: 3 TE Baugröße, Schraubklemmen bis 35 mm², Reversierbarkeit, IP20, Recyclingrate 87,8 %

Weitere Informationen

Serie:	S200
Schutzart:	IP20
Auslösecharakteristik:	B
Produktgruppe:	Leitungsschutzschalter
Bemessungsstrom:	50 A

Technische Daten und Merkmale zu ABB Stotz S&J Sicherungsautomat S203-B50 (1er):

Einbautiefe	69 mm
Auslösecharakteristik	B
Polzahl (gesamt)	3
Anzahl der abgesicherten Pole	3
Bemessungsstrom	50 A
Bemessungsspannung	400 V
Bemessungsisolationsspannung Ui	440 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	-
Spannungsart	AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	20 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	10 kA
Frequenz	50 Hz
Frequenz	60 Hz
Verlustleistung	9,75 W
Energiebegrenzungsklasse	3
Unterputzmontage	nein
Mitschaltender Neutralleiter	nein
Überspannungskategorie	3
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	3
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	35 mm²
Explosionsgeschützt	nein

Installation instruction

Installation instruction

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
