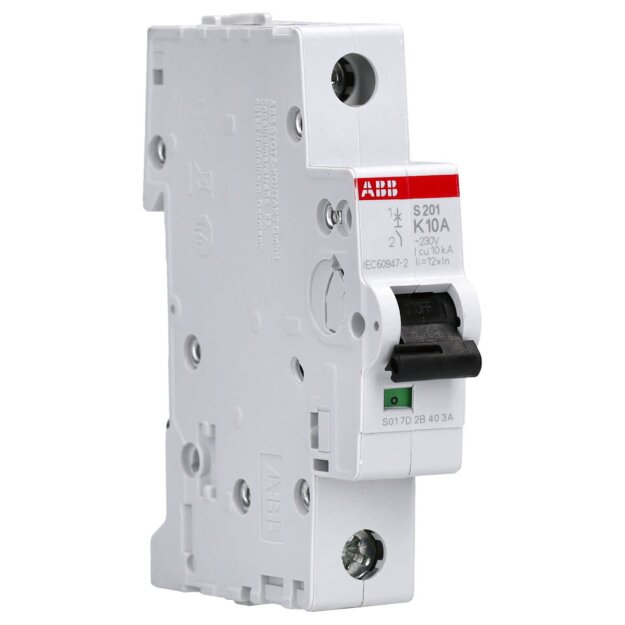

ABB S201-K10 Sicherungsautomat - S200-1P - 10 A - K(AC) 6 kA 2CDS251001R0427

ABB S201-K10 Sicherungsautomat - S200-1P - 10 A - K(AC) 6 kA 2CDS251001R0427

Artikelnummer: 2CDS251001R0427 ABB-2CDS251001_4016779496117
Hersteller: ABB
EAN: 4016779496117

UVP: 45,86 €

13,95 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB S201-K10 Sicherungsautomat - S200-1P - 10 A - K(AC) 6 kA 2CDS251001R0427

Der ABB S201‑K10 ist ein einpoliger Leitungsschutzschalter der kompakten System pro M compact S200-Serie mit Kennlinie K und einem Nennstrom von 10 A. Er bietet zuverlässigen Überlast- und Kurzschlussschutz durch thermisch-magnetisches Auslöseverhalten: Die thermische Komponente schützt Stromkreise vor Überlasten, während die magnetische Komponente blitzschnell bei Kurzschlüssen reagiert. Mit einer strombegrenzenden Abschaltleistung von 6 kA (277 V AC) / 10 kA (230 V AC) bzw. 20 kA bei 133 V AC, erfüllt er höchste Sicherheitsanforderungen in Wohn‑, Gewerbe- und Industrieinstallationen . Seine robuste Bauweise mit IP20-Gehäuse, Schraubklemmen für flexible Leiter (0,75–35 mm²) und optischer Schaltstellung (rot/grün), bietet hohe Sicherheit. Minimaler Leistungsverlust (1,4 W/Pol), hohe Schaltzyklenzahl (20 000 mechanisch und elektrisch) und Normkonformität (IEC/EN 60898‑1, IEC/EN 60947‑2, UL 1077, CSA 22.2) machen ihn zur idealen Wahl für anspruchsvolle Installationen.

1-polig, 10 A, Kennlinie K: abgestimmt auf Anwendungen mit moderaten Einschaltströmen wie LED-Treiber oder kleine Motoren
Hohe Abschaltleistung: bis zu 10 kA bei 230 V AC, 20 kA bei 133 V AC zur zuverlässigen Fehlerlöschung
Thermisch-magnetische Auslösung: kombiniert Überlastschutz mit schnellem Kurzschlussschutz
Effizient & langlebig: nur 1,4 W Leistungsverlust, 20 000 Schaltzyklen (mechanisch + elektrisch) für dauerhaften Betrieb
Platzsparend & normkonform: 17,5 mm (1 TE), IP20, flexible Schraubklemmen bis 35 mm², Kennzeichnung I/O in Rot/Grün, UL/CSA/IEC-zertifiziert

Weitere Informationen

Serie:	S200
Produktgruppe:	Leitungsschutzschalter
Bemessungsstrom:	10 A

Technische Daten und Merkmale zu ABB Stotz S&J Sicherungsautomat S201-K10 (1er):

Einbautiefe	69 mm
Auslösecharakteristik	K
Polzahl (gesamt)	1
Anzahl der abgesicherten Pole	1
Bemessungsstrom	10 A
Bemessungsspannung	230 V
Bemessungsisolationsspannung Ui	440 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	6 kA
Spannungsart	AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	10 kA
Frequenz	50 Hz
Frequenz	60 Hz
Verlustleistung	1,4 W
Energiebegrenzungsklasse	3
Unterputzmontage	nein
Mitschaltender Neutralleiter	nein
Überspannungskategorie	3
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	1
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	35 mm²
Explosionsgeschützt	nein
