360° Ansicht

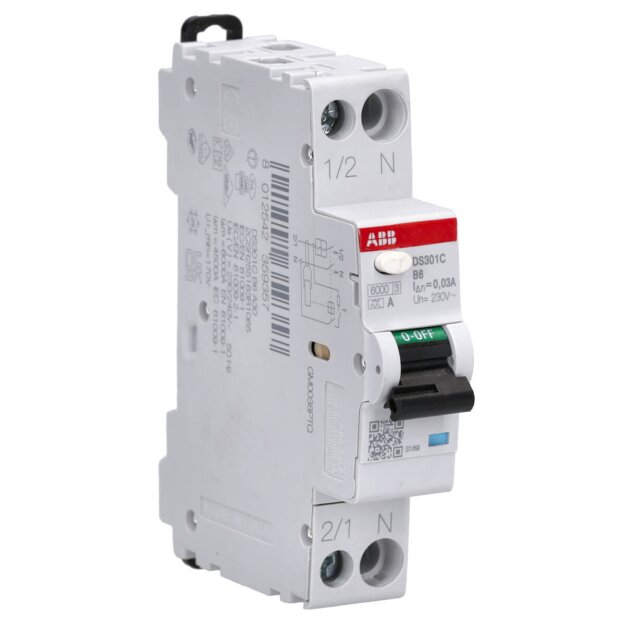

ABB DS301C B6 A30 FI/LS-Schalter 6kA 1P+N Typ A B6 30mA 1 Teilungseinheit B-Charakteristik 2CSR255163R1065

ABB DS301C B6 A30 FI/LS-Schalter 6kA 1P+N Typ A B6 30mA 1 Teilungseinheit B-Charakteristik 2CSR255163R1065

Artikelnummer: 2CSR255163R1065 ABB-2CSR255163R1065_8012542359357
Hersteller: ABB
EAN: 8012542359357

UVP: 171,18 €

61,57 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB DS301C B6 A30 FI/LS-Schalter 6kA 1P+N Typ A B6 30mA 1 Teilungseinheit B-Charakteristik 2CSR255163R1065

Der ABB DS301C B6 A30 (Artikelnummer: 2CSR255163R1065) ist ein einpoliger Leitungsschutzschalter mit integriertem Fehlerstromschutz (RCBO), der speziell für die Absicherung von einphasigen Endstromkreisen entwickelt wurde. Mit einer Baubreite von nur einer Teilungseinheit ermöglicht er eine platzsparende Installation in Verteilungen. Das Gerät bietet Schutz vor Überlast, Kurzschlussströmen sowie Fehlerströmen vom Typ A, einschließlich sinusförmiger Wechselströme und pulsierender Gleichfehlerströme. Dank eines Bemessungsschaltvermögens von 6 kA und einer Bemessungsstromstärke von 6 A eignet sich der DS301C B6 A30 ideal für den Einsatz in Wohn-, Gewerbe- und Industrieanwendungen. Zusätzlich verfügt er über eine B-Auslösecharakteristik, die für den Schutz von Stromkreisen mit geringer Einschaltstrombelastung geeignet ist.

Bemessungsstrom: 6 A
Bemessungsfehlerstrom: 30 mA
Schaltvermögen: 6 kA
Auslösecharakteristik: B
Fehlerstrom-Typ: A

Weitere Informationen

Serie:	DS301C
Schutzart:	IP20
Auslösestrom:	0,03 A
Auslösecharakteristik:	A B
Bemessungsstrom:	6 A

Technische Daten und Merkmale zu ABB Stotz S&J DS301CA-B6/0,03 FI/LS-Schalter 6kA, 1P+N, Typ A, B6, 30mA:

Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	1
Bemessungsspannung	240 V
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsstrom	6 A
Bemessungsfehlerstrom	-
Fehlerstrom-Typ	A
Energiebegrenzungsklasse	3
Verlustleistung	2,2 W
Bemessungsabschaltvermögen nach EN 61009	6 kA
Bemessungsabschaltvermögen nach IEC 60947-2	6 kA
Bemessungsschaltvermögen Icn nach EN 61009-1	-
Abschaltcharakteristik	-
Stoßstromfestigkeit	-
Spannungsart	AC
Frequenz	-
Auslösecharakteristik	B
Mitschaltender Neutralleiter	ja
Mit Verriegelungsvorrichtung	nein
Überspannungskategorie	3
Verschmutzungsgrad	2
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Breite in Teilungseinheiten	1
Einbautiefe	17,6 mm
Unterputzmontage	nein
Fehlauslöseschutz	nein
Schutzart (IP)	IP20
Anschließbarer Leiterquerschnitt eindrähtig	1,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	10 mm²

Installation instruction

Installation instruction

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
