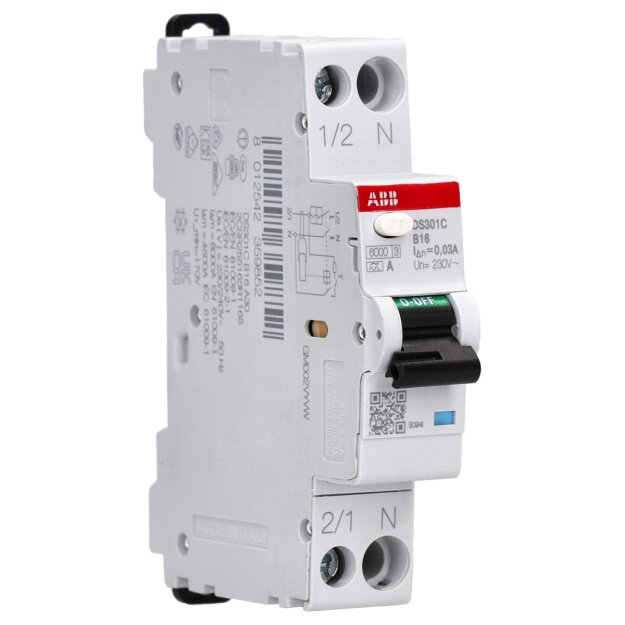

ABB DS301CA-B16/0,03 FI/LS-Schalter 6kA, 1P+N, Typ A, B16, 30mA 1 Teilungseinheit 2CSR255163R1165

ABB DS301CA-B16/0,03 FI/LS-Schalter 6kA, 1P+N, Typ A, B16, 30mA 1 Teilungseinheit 2CSR255163R1165

Artikelnummer: 2CSR255163R1165 ABB-2CSR255163R1165_8012542359852
Hersteller: ABB
EAN: 8012542359852

UVP: 164,93 €

39,95 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB DS301CA-B16/0,03 FI/LS-Schalter 6kA, 1P+N, Typ A, B16, 30mA 1 Teilungseinheit 2CSR255163R1165

Der ABB DS301C B16 A30 ist ein einpoliger Leitungsschutzschalter mit integriertem Fehlerstromschutz (RCBO), der für die Absicherung von einphasigen Endstromkreisen entwickelt wurde. Mit einer Breite von nur einer Teilungseinheit ermöglicht er eine platzsparende Installation in Verteilungen. Das Gerät schützt zuverlässig vor Überlast, Kurzschlussströmen sowie Fehlerströmen vom Typ A, einschließlich sinusförmiger Wechselströme und pulsierender Gleichfehlerströme. Mit einem Bemessungsschaltvermögen von 6 kA und einer Bemessungsstromstärke von 16 A eignet sich der DS301C B16 A30 für den Einsatz in Wohn-, Gewerbe- und Industrieanwendungen. Zusätzlich verfügt er über eine B-Auslösecharakteristik, die für den Schutz von Stromkreisen mit geringen Einschaltströmen geeignet ist.

Bemessungsstrom: 16 A
Bemessungsfehlerstrom: 30 mA
Schaltvermögen: 6 kA
Auslösecharakteristik: B
Fehlerstrom-Typ: A

Weitere Informationen

Serie:	DS301C
Schutzart:	IP20
Auslösestrom:	0,03 A
Auslösecharakteristik:	A B
Bemessungsstrom:	16 A

Technische Daten und Merkmale zu ABB Stotz S&J DS301CA-B16/0,03 FI/LS-Schalter 6kA, 1P+N, Typ A, B16, 30mA:

Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	1
Bemessungsspannung	240 V
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsstrom	16 A
Bemessungsfehlerstrom	-
Fehlerstrom-Typ	A
Energiebegrenzungsklasse	3
Verlustleistung	2,83 W
Bemessungsabschaltvermögen nach EN 61009	6 kA
Bemessungsabschaltvermögen nach IEC 60947-2	6 kA
Bemessungsschaltvermögen Icn nach EN 61009-1	-
Abschaltcharakteristik	-
Stoßstromfestigkeit	-
Spannungsart	AC
Frequenz	-
Auslösecharakteristik	B
Mitschaltender Neutralleiter	ja
Mit Verriegelungsvorrichtung	nein
Überspannungskategorie	3
Verschmutzungsgrad	2
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Breite in Teilungseinheiten	1
Einbautiefe	17,6 mm
Unterputzmontage	nein
Fehlauslöseschutz	nein
Schutzart (IP)	IP20
Anschließbarer Leiterquerschnitt eindrähtig	1,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	10 mm²
