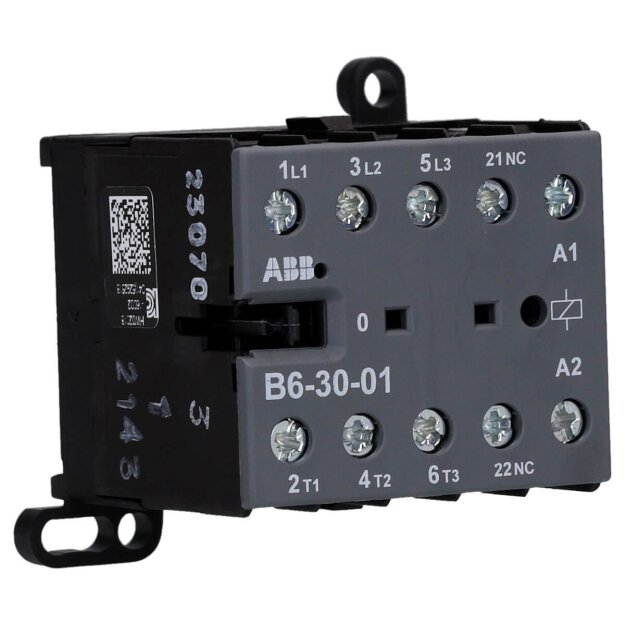

ABB B6-30-01-80 Kleinschütz 220 ... 240 V AC - 3 NO - 0 NC - Schraubklemme GJL1211001R8010

ABB B6-30-01-80 Kleinschütz 220 ... 240 V AC - 3 NO - 0 NC - Schraubklemme GJL1211001R8010

Artikelnummer: GJL1211001R8010 ABB-GJL1211001_4013614153099
Hersteller: ABB
EAN: 4013614153099

UVP: 60,86 €

13,20 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB B6-30-01-80 Kleinschütz 220 ... 240 V AC - 3 NO - 0 NC - Schraubklemme GJL1211001R8010

Der ABB B6‑30‑01‑80 ist ein kompakter, dreipoliger Mini-Leistungsschütz (Minicontactor) für DIN-Schienen, der sich ideal für den Einsatz in beengten Verteilerkästen eignet. Ausgelegt für Steuerspannungen von 220–240 V AC (40–450 Hz) und mit einer Schaltleistung bis zu 4 kW (AC‑3) bei 230 V oder 20 A bei 690 V (AC‑1), deckt er zuverlässig typische Wohn-, Gewerbe- und Industriezwecke ab. Mit drei Hauptschließkontakten (3 NO) und einem Hilfskontakt ausgestattet, bietet er flexible Steuerungsoptionen – dank Schraubklemmen auch mit robustem Leiteranschluss. Ein besonders leiser Spulenbetrieb, Statusanzeige und sowohl Hutschienen- als auch Panelmontageoption runden die Funktionalität ab. Seine hohe Stoßspannungsfestigkeit von 6 kV, Isolationsspannung 690 V, mechanische Dauerhaltbarkeit von 10 Mio. Zyklen und IP20-Schutzklasse machen ihn zu einem zuverlässigen Bauteil mit langlebiger Performance.

3‑poliger Mini-Contactor (3NO, 1 Hilfskontakt) – kompakte Drehstromschaltung auf nur 52 × 57 × 46 mm
Schaltleistung bis 4 kW (AC‑3) / 20 A bei 690 V (AC‑1) – ideal für Motorsteuerungen und Beleuchtungsanwendungen
6 kV Stoß- & 690 V Isolationsfestigkeit – für hohe Zuverlässigkeit bei Spannungstransienten
Leiser Betrieb & lange Lebensdauer – geräuscharm dank optimierter Spule, bis zu 10 Millionen mechanische Zyklen
DIN-Hutschiene & Panelmontage – Schraubklemmen, Statusanzeige, schreinerfreundliche Installation

Weitere Informationen

Serie:	B6
Produktgruppe:	Leistungsschütz zum Schalten von Wechselstrom

Technische Daten und Merkmale zu ABB Stotz S&J Schütz B 6-30-01 220V50Hz (1er):

Bemessungssteuerspeisespannung AC 50 Hz	-
Bemessungssteuerspeisespannung AC 60 Hz	-
Bemessungssteuerspeisespannung DC	-
Spannungsart zur Betätigung	AC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung AC 50 Hz	220 V
Betriebsspannung AC 50 Hz	690 V
Betriebsspannung AC 60 Hz	220 V
Betriebsspannung AC 60 Hz	690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	6 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	-
Bemessungsbetriebsleistung bei AC-3, 400 V	4 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	-
Bemessungsbetriebsleistung bei AC-4, 400 V	-
Bemessungsbetriebsleistung NEMA	2,2371 kW
Anzahl der Hilfskontakte als Schließer	0
Anzahl der Hilfskontakte als Öffner	1
Geeignet für Reiheneinbau	nein
Breite	52,5 mm
Höhe	57,5 mm
Tiefe	46,7 mm

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
