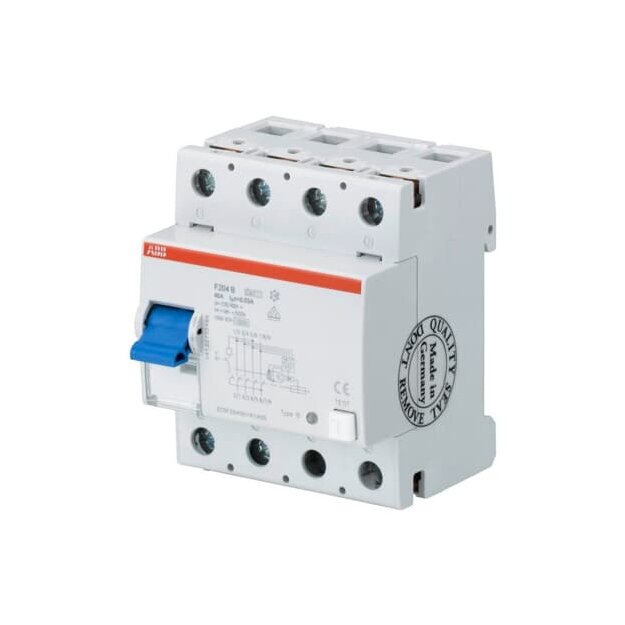

ABB 2CSF204701R1800 F204B+80/003 FI-Schutzschalter 4P TypB +80A 30mA kurzzeitverzögert

Artikelnummer: 2CSF204701R1800 ABB-2CSF204701R1800_8012542042624
Hersteller: ABB
EAN: 8012542042624

F204B+80/0,03

UVP: 2.723,91 €

1.373,57 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

ABB 2CSF204701R1800 F204B+80/003 FI-Schutzschalter 4P TypB +80A 30mA kurzzeitverzögert

F200 Typ B+ für glatte Gleichfehlerströme und gehobenen, vorbeugenden Brandschutz allstromsensitiv, 10 ms kurzzeitverzögert, stoßstromfest 3 kA Fehlerstrom-Schutzschalter (RCCBs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Die Fehlerstrom-Schutzschalter der Baureihe F200 B+ gewährleisten Schutz bei sinusförmigen Wechselströmen, pulsierenden Strömen und glatten Gleichfehlerströmen gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit IΔn ≤ 30 mA) und Brandschutz (mit I∆n ≤ 300 mA). Sie erfüllen die Produktnormen für RCDs Typ A IEC/EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30) und für Typ B+ DIN VDE 0664-400. Einsatzgebiete sind vorwiegend in Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Die RCCB Typ B+ erfassen glatten Gleichfehlerströme, reagieren früher als die RCCB Typ B mit max. 420 mA und haben einen Frequenzbereich von 0 ... 20 kHz zur Erfassung des Fehlerstroms. Somit bieten sie gehobenen, vorbeugenden Brandschutz (erweiterter Brandschutz nach DIN VDE 0100-530) für z.B. feuergefährdete Betriebsstätten und Gewerbeeinheiten.

Weitere Informationen

Serie:	F200
Polzahl:	4
Produktgruppe:	Fehlerstrom-Schutzschalter
Bemessungsstrom:	80 A

Technische Daten und Merkmale zu ABB 2CSF204701R1800 F204B+80/003 FI-Schutzschalter 4P TypB +80A 30mA kurzzeitverzögert:

Polzahl	4
Bemessungsspannung	400 V
Bemessungsstrom	80 A
Bemessungsfehlerstrom	0,03 A
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Verlustleistung	3,5 W
Montageart	DIN-Schiene
Fehlerstrom-Typ	sonstige
Selektiver-Typ	nein
Kurzzeitverzögerter Typ	ja
Kurzschlussfestigkeit (Icw)	1 kA
Stoßstromfestigkeit	3 kA
Spannungsart	AC
Mit Verriegelungsvorrichtung	ja
Frequenz	50 Hz
Zusatzeinrichtungen möglich	-
Schutzart (IP)	IP2X
Breite in Teilungseinheiten	4
Einbautiefe	69 mm
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Verschmutzungsgrad	2
Anschließbarer Leiterquerschnitt mehrdrähtig	0 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	35 mm²
Anschließbarer Leiterquerschnitt eindrähtig	35 mm²
RAL-Nummer (ähnlich)	-
Explosionsgeschützt	nein

Installation instruction

Installation instruction

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
