Verbrauch messen
Der Energy-Puck erfasst die elektrische Leistung des angeschlossenen Verbrauchers und zählt die über die Zeit aufgenommene Energie.
JUNG HOME Ratgeber
Energie messen mit JUNG HOME Pucks
Wie viel Strom verbraucht ein angeschlossenes Gerät gerade und wie entwickelt sich der Verbrauch über den Tag? Mit dem JUNG HOME Puck Schaltaktor 1-fach Energy lassen sich Leistung und Energieverbrauch erfassen, in der JUNG HOME App auswerten und für weitere Funktionen nutzen.
Stromverbrauch sichtbar machen
Was bringt die Energiemessung mit JUNG HOME?
Ohne Messung bleibt oft unklar, wie viel elektrische Leistung ein einzelner Verbraucher tatsächlich aufnimmt. Der JUNG HOME Puck Schaltaktor 1-fach Energy verbindet deshalb zwei Funktionen: Er kann einen geeigneten Verbraucher schalten und gleichzeitig dessen Leistungs- und Energieverbrauch messen.
Die Messwerte stehen in der JUNG HOME App zur Verfügung. So lassen sich nicht nur aktuelle Leistungswerte betrachten, sondern auch Verbrauchsverläufe vergleichen.
Das ist beispielsweise interessant bei Geräten, die regelmäßig laufen, längere Zeit eingeschaltet bleiben oder auch im Bereitschaftsbetrieb Strom aufnehmen.
Was lässt sich damit herausfinden?
- Wie hoch ist die aktuelle Leistungsaufnahme?
- Wie viel Energie wurde im betrachteten Zeitraum verbraucht?
- Wann treten höhere Verbrauchswerte auf?
- Läuft ein Verbraucher länger als erwartet?
- Entsteht messbarer Verbrauch im Standby?
- Lässt sich der Verbraucher gezielt automatisch abschalten?
Schritt für Schritt
Wie funktioniert die Energiemessung mit einem JUNG HOME Puck?
Der JUNG HOME Puck Schaltaktor 1-fach Energy wird in den Strompfad des geeigneten angeschlossenen Verbrauchers eingebunden. Dadurch kann der Aktor nicht nur schalten, sondern auch Leistungs- und Energiewerte erfassen.
2
Werte in der App ansehen
Die Messdaten können innerhalb von JUNG HOME ausgewertet werden. Dadurch werden aktueller Verbrauch und zeitlicher Verlauf sichtbar.
3
Auffälligkeiten erkennen
Hohe Leistungsaufnahme, lange Laufzeiten oder unnötiger Standby-Verbrauch lassen sich anhand der gemessenen Werte leichter einordnen.
Messwerte verstehen
Watt und Kilowattstunden: Was zeigt die JUNG HOME Energiemessung?
Für die Bewertung des Stromverbrauchs sind vor allem zwei Werte wichtig: die momentan aufgenommene Leistung und die über einen Zeitraum verbrauchte Energie.
Watt zeigt, wie viel elektrische Leistung ein Verbraucher zum jeweiligen Zeitpunkt aufnimmt.
Kilowattstunden zeigen, wie viel elektrische Energie während eines bestimmten Zeitraums verbraucht wurde.
Der Energy-Puck kann den Energieverlauf der vergangenen 24 Stunden aufzeichnen.
Zusätzlich steht eine Aufzeichnung für die vergangenen 31 Tage zur Verfügung.
Stromverbrauch über den Verlauf auswerten
Momentaufnahme und Verlauf unterscheiden
Ein einzelner Wattwert zeigt nur, was ein Verbraucher in diesem Moment benötigt. Für eine sinnvollere Bewertung ist deshalb der zeitliche Verlauf interessant.
Ein Gerät kann beispielsweise nur kurz eine höhere Leistung aufnehmen, dafür aber selten laufen. Ein anderes benötigt wenig Leistung, bleibt dafür viele Stunden eingeschaltet.
Diese Funktionen stehen für die Auswertung zur Verfügung
- Leistungsmessung in Watt
- Energiemessung in Kilowattstunden
- Energieverlauf der letzten 24 Stunden
- Energieverlauf der letzten 31 Tage
- Betriebsstundenzähler
- Zeitraum der Energiemessung
Typische Anwendungen
Wofür lässt sich die JUNG HOME Energiemessung nutzen?
Messwerte sind vor allem dann hilfreich, wenn daraus eine konkrete Frage beantwortet werden soll. Drei typische Anwendungen stehen dabei im Vordergrund.
Standby
Standby-Verbrauch erkennen
Bleibt nach der eigentlichen Nutzung weiterhin eine messbare Leistungsaufnahme bestehen, lässt sich dieser Bereitschaftsverbrauch sichtbar machen.
Standby-Verbrauch reduzieren
Verbrauch vergleichen
Auffälligen Stromverbrauch erkennen
Verbrauchswerte und Laufzeiten helfen dabei, auffällige Verbraucher zu identifizieren und deren Nutzung genauer zu betrachten.
Stromfresser erkennen
Automatisieren
Messung mit automatischem Schalten verbinden
Der Energy-Puck kann nicht nur messen. Funktionen wie Power Save und Master-Slave verbinden Verbrauchserfassung mit automatischem Schalten.
Verbrauch automatisch steuern
Passende Komponente

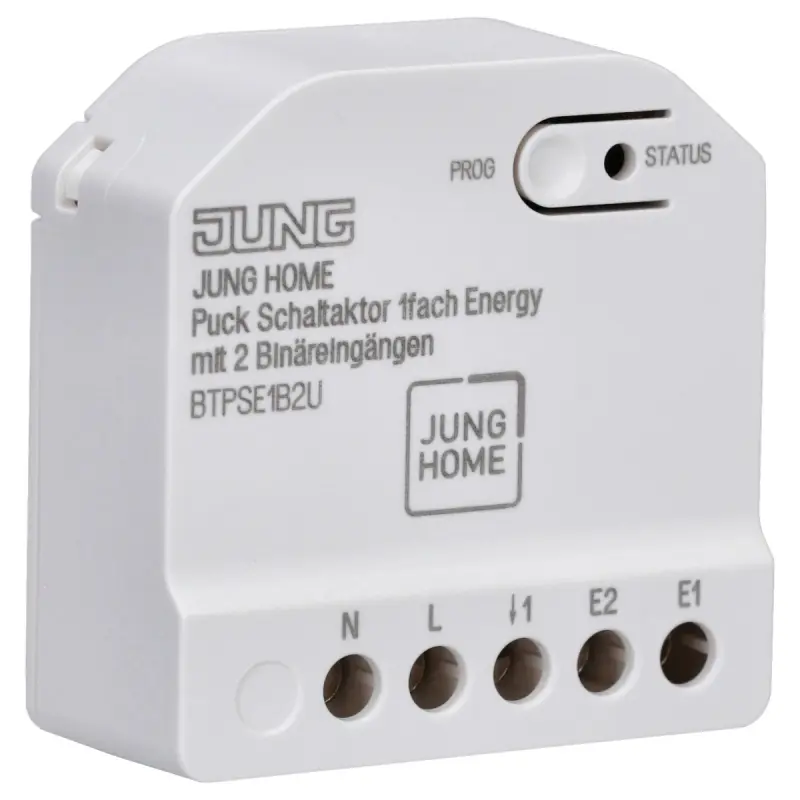

JUNG HOME Puck Schaltaktor 1-fach Energy
Für die Energiemessung innerhalb der JUNG HOME Pucks ist der Schaltaktor 1-fach Energy vorgesehen. Er kombiniert einen Schaltausgang mit integrierter Leistungs- und Energiemessung.
Schalten und Stromverbrauch messen
Der Energy-Puck ist für das manuelle und automatische Schalten geeigneter Beleuchtung und haushaltsüblicher Geräte vorgesehen. Gleichzeitig erfasst er deren Leistung und Energieverbrauch.
Leistungsmessung
0,1 bis 3680 W
Energiemessung
in kWh
Genauigkeit Leistung
1 % ± 0,1 W
Schaltstrom ohmsch
bis 16 A bei 35 °C
Verbrauchsverlauf
24 Stunden und 31 Tage
Weitere Funktionen
Power Save, Master-Slave, Betriebsstunden
Zusätzlich verfügt der Puck über zwei Binäreingänge, über die beispielsweise geeignete Taster, Schalter oder andere 230-V-Signale eingebunden werden können.
Standby-Verbrauch mit der Power-Save-Funktion reduzieren
Vom Messwert zur Schaltfunktion
Der Schaltaktor 1-fach Energy besitzt eine Power-Save-Funktion zum Abschalten von Standby-Verbrauchern. Damit lässt sich die Messfunktion direkt mit einer Schaltfunktion verbinden.
Entscheidend ist deshalb nicht nur, wie viel ein Gerät im Standby benötigt, sondern auch, ob und wann es sinnvoll vollständig abgeschaltet werden kann.
Standby-Verbrauch reduzierenDas Prinzip
Angeschlossener Verbraucher
↓
Leistungsaufnahme wird gemessen
↓
Standby-Zustand wird erkannt
↓
Verbraucher kann über Power Save abgeschaltet werden
Automatisch verknüpfen
Master-Slave-Funktion: Verbraucher abhängig voneinander schalten
Eine weitere Funktion des JUNG HOME Puck Schaltaktors 1-fach Energy ist die Master-Slave-Steuerung. Dabei kann ein drahtlos verknüpfter Verbraucher abhängig vom Verbrauch des direkt angeschlossenen Geräts geschaltet werden.
Damit entsteht aus der reinen Strommessung eine praktische Automatik. Welche Geräte dafür miteinander kombiniert werden können und welche Schaltschwellen sinnvoll sind, hängt von der jeweiligen Anwendung ab.
Richtig einordnen
Was zeigt die Strommessung – und was nicht?
Die Messung zeigt
- aktuelle Leistungsaufnahme des angeschlossenen Verbrauchers
- verbrauchte Energie in Kilowattstunden
- Verbrauchsentwicklung über definierte Zeiträume
- Betriebsdauer
- auffällige Verbrauchs- oder Standby-Phasen
Die Messung allein entscheidet nicht
- ob ein Verbrauch grundsätzlich vermeidbar ist
- ob ein Gerät tatsächlich unnötig läuft
- welches andere Gerät sparsamer wäre
- ob automatisches Abschalten für die Anwendung sinnvoll ist
- wie hoch die tatsächlichen Stromkosten ohne hinterlegten Strompreis sind
Verbraucher und Einbausituation vor dem Anschluss prüfen
Der JUNG HOME Puck Schaltaktor 1-fach Energy wird an die 230-Volt-Elektroinstallation angeschlossen. Der angeschlossene Verbraucher muss zu den technischen Daten und zulässigen Lastwerten des Aktors passen. Auch Einbauort, Umgebungstemperatur und Verdrahtung sind bei der Auslegung zu berücksichtigen. Anschluss und Prüfung gehören in fachkundige Hände.
Weiter im JUNG HOME Ratgeber
Vom gemessenen Verbrauch zur passenden Anwendung
Die Energiemessung liefert zunächst die Daten. Je nach Ergebnis können anschließend weitere JUNG HOME Funktionen interessant werden.
Standby-Verbrauch reduzieren
Messbare Bereitschaftsverbräuche erkennen
und geeignete Geräte gezielt abschalten.
Geräte smart steuern
Elektrische Verbraucher über JUNG HOME
schalten und in Automationen einbinden.
Alle JUNG HOME Puck Anwendungen
Licht, Rollläden, Heizung,
Energie und weitere Einsatzbereiche vergleichen.
Häufige Fragen
Fragen zur Energiemessung mit JUNG HOME Pucks
Kann man mit JUNG HOME den Stromverbrauch einzelner Geräte messen?
Ja. Der JUNG HOME Puck Schaltaktor 1-fach Energy besitzt eine integrierte Leistungs- und Energiemessung. Damit können die Werte eines geeigneten direkt angeschlossenen Verbrauchers in Watt und Kilowattstunden erfasst werden.
Welcher JUNG HOME Puck kann Energie messen?
Für diese Aufgabe ist der JUNG HOME Puck Schaltaktor 1-fach Energy vorgesehen. Er kombiniert einen Schaltausgang mit integrierter Leistungs- und Energiemessung.
Was ist der Unterschied zwischen Watt und Kilowattstunden?
Watt beschreibt die aktuelle elektrische Leistung. Kilowattstunden geben dagegen an, wie viel elektrische Energie über einen Zeitraum verbraucht wurde. Für die Beurteilung eines Verbrauchers sind daher beide Werte relevant.
Welchen Leistungsbereich misst der JUNG HOME Puck Energy?
JUNG gibt für den Puck Schaltaktor 1-fach Energy einen Bereich für die Leistungsmessung von 0,1 bis 3680 Watt an. Der tatsächlich zulässige angeschlossene Verbraucher muss zusätzlich zu den jeweiligen Lastangaben des Aktors passen.
Wie genau misst der JUNG HOME Puck den Stromverbrauch?
Für die Leistungsmessung nennt JUNG beim Puck Schaltaktor 1-fach Energy eine Genauigkeit von 1 Prozent ± 0,1 Watt.
Kann der Energieverbrauch über einen längeren Zeitraum ausgewertet werden?
Ja. Der Energy-Puck unterstützt die Aufzeichnung des Energieverlaufs für die vergangenen 24 Stunden sowie für die vergangenen 31 Tage. Zusätzlich steht ein Betriebsstundenzähler zur Verfügung.
Kann JUNG HOME Standby-Verbrauch messen?
Eine bestehende Leistungsaufnahme eines angeschlossenen Verbrauchers kann mit dem Energy-Puck erfasst werden. Dadurch lässt sich auch ein messbarer Verbrauch während Bereitschaftsphasen erkennen.
Kann JUNG HOME Standby-Geräte automatisch ausschalten?
Der JUNG HOME Puck Schaltaktor 1-fach Energy verfügt über eine Power-Save-Funktion, die ausdrücklich zum Abschalten von Standby-Verbrauchern vorgesehen ist.
Was ist die Master-Slave-Funktion des Energy-Pucks?
Mit der Master-Slave-Funktion kann abhängig vom angeschlossenen Verbraucher ein drahtlos verknüpfter Verbraucher geschaltet werden. Dadurch lassen sich Messung und automatische Steuerung kombinieren.
Können beliebige 230-Volt-Geräte am Energy-Puck angeschlossen werden?
Nein, nicht pauschal. Der jeweilige Verbraucher muss hinsichtlich Lastart, Anschlussleistung, Schaltstrom und Einbausituation zu den technischen Daten des JUNG HOME Puck Schaltaktors passen.
Wo werden die Verbrauchswerte angezeigt?
Die vom JUNG HOME Energy-Puck erfassten Verbrauchswerte können über die JUNG HOME App angezeigt und ausgewertet werden.
Wer darf den JUNG HOME Puck Schaltaktor installieren?
Der Puck wird in die 230-Volt-Elektroinstallation eingebunden. Anschluss, elektrische Prüfung und die Beurteilung der zulässigen Last gehören daher in fachkundige Hände.
