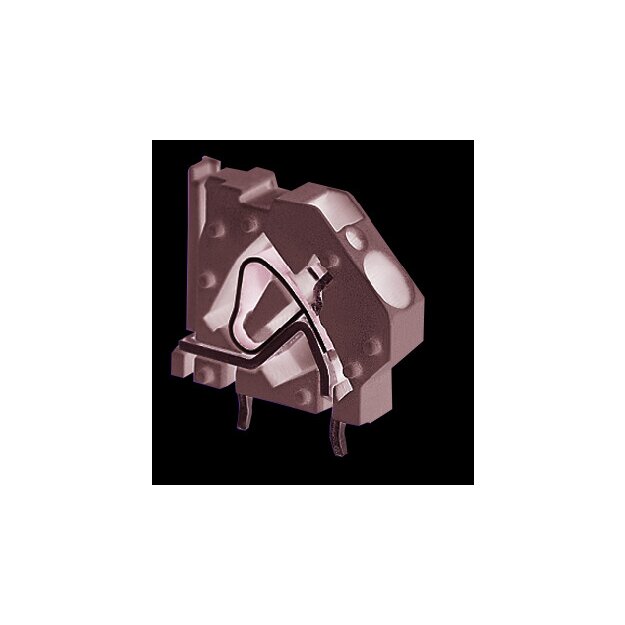

Wago 745-837/999-950 Anreihbare Leiterplattenklemme 6 mm² Rastermaß 7,5 mm Grün-Gelb

Wago 745-837/999-950 Anreihbare Leiterplattenklemme 6 mm² Rastermaß 7,5 mm Grün-Gelb

Artikelnummer: 745-837/999-950 Wago-745-837/999-950_4066966614763
Hersteller: Wago
EAN: 4066966614763

UVP: 1,76 €

1,11 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Anreihbare Leiterplattenklemme; 6 mm²; Rastermaß 7,5 mm; 1-polig; Ex-e-geeignet; CAGE CLAMP®; Brückungsmöglichkeit; 6,00 mm²; grün-gelb

Leiterplattenklemme Serie 745 mit 45 ° Leitereinführung zur Platine

Bei dieser Leiterplattenklemme mit der Artikelnummer 745-837/999-950 steht ein schneller und sicherer Anschluss im Vordergrund. Mit unseren Leiterplattenklemmen bekommen Sie ein universelles Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 11 bis 12 mm benötigt. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Breite x Höhe x Tiefe betragen die Abmessungen (9 x 27,5 x 29,1) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 6 mm² geeignet. Die Oberfläche der Kontakte besteht aus Zinn. Durch ein Betätigungswerkzeug wird diese Leiterplattenklemme betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird zur Oberfläche in einem 45 °-Winkel eingeführt.

Weitere Informationen

Befestigungsart:	löten

Technische Daten und Merkmale zu Wago 745-837/999-950 Anreihbare Leiterplattenklemme 6 mm² Rastermaß 7,5 mm Grün-Gelb:

Bemessungsstoßspannung	6 kV
Winkel Leiterplatte/Leiteranschluss	45°/135° (schräg nach oben)
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60 °C
Betriebstemperatur	105 °C
Bemessungsstrom In	37 A
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	4 mm²
Anzahl der elektrischen Anschlüsse	1
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	sonstige
Befestigungsart	löten
Anschlussart Leiterplatte	Lötanschluss
Länge des Pins	4,5 mm
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	2,5 mm²
Höhe	19 mm
Rastermaß der Anschlüsse	7,5 mm
Werkstoff der Anschlussoberfläche	Zinn
Art der Banderolierung	ohne
Bemessungsspannung	275 V
Anschließbarer Leiterquerschnitt eindrähtig	0,2 mm²
Anschließbarer Leiterquerschnitt eindrähtig	6 mm²
Verschmutzungsgrad	2
Überspannungskategorie	III
Art der Leiterplattenbefestigung	Anschlusskontakt
Anschlussart Leiter	Federzuganschluss
