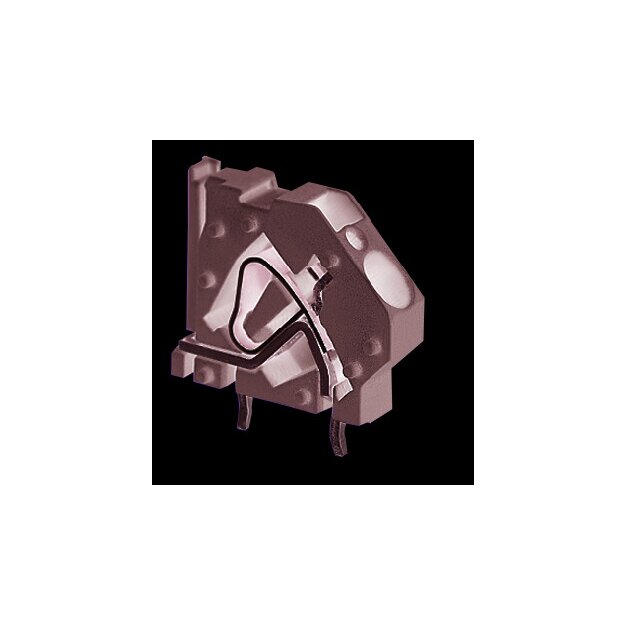

Wago 745-831/999-950 Anreihbare Leiterplattenklemme 6 mm² Rastermaß 7,5 mm Grau

Wago 745-831/999-950 Anreihbare Leiterplattenklemme 6 mm² Rastermaß 7,5 mm Grau

Artikelnummer: 745-831/999-950 Wago-745-831/999-950_4066966614732
Hersteller: Wago
EAN: 4066966614732

UVP: 1,69 €

1,06 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Anreihbare Leiterplattenklemme; 6 mm²; Rastermaß 7,5 mm; 1-polig; Ex-e-geeignet; CAGE CLAMP®; Brückungsmöglichkeit; 6,00 mm²; grau

Leiterplattenklemme Serie 745 mit 45 ° Leitereinführung zur Platine

Die Leiterplattenklemme mit der Artikelnummer 745-831/999-950 ermöglicht einen einfachen und zuverlässigen Anschluss. Mit unseren Leiterplattenklemmen bekommen Sie ein universelles Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 11 und 12 mm . Bei diesem Produkt wird die CAGE CLAMP®-Technologie verwendet. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. In Breite x Höhe x Tiefe betragen die Abmessungen (9 x 27,5 x 29,1) mm. In Abhängigkeit von der Leiterart ist diese Leiterplattenklemme für Leiterquerschnitte von 0,2 mm² bis 6 mm² geeignet. Die Oberfläche der Kontakte ist aus Zinn. Für diese Leiterplattenklemme erfolgt die Betätigung per Betätigungswerkzeug. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird im 45 °-Winkel zur Platine eingeführt.

Weitere Informationen

Befestigungsart:	löten

Technische Daten und Merkmale zu Wago 745-831/999-950 Anreihbare Leiterplattenklemme 6 mm² Rastermaß 7,5 mm Grau:

Bemessungsstoßspannung	6 kV
Winkel Leiterplatte/Leiteranschluss	45°/135° (schräg nach oben)
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60 °C
Betriebstemperatur	105 °C
Bemessungsstrom In	37 A
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	4 mm²
Anzahl der elektrischen Anschlüsse	1
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	sonstige
Befestigungsart	löten
Anschlussart Leiterplatte	Lötanschluss
Länge des Pins	4,5 mm
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	2,5 mm²
Höhe	23 mm
Rastermaß der Anschlüsse	7,5 mm
Werkstoff der Anschlussoberfläche	Zinn
Art der Banderolierung	ohne
Bemessungsspannung	275 V
Anschließbarer Leiterquerschnitt eindrähtig	0,2 mm²
Anschließbarer Leiterquerschnitt eindrähtig	6 mm²
Verschmutzungsgrad	2
Überspannungskategorie	III
Art der Leiterplattenbefestigung	Anschlusskontakt
Anschlussart Leiter	Federzuganschluss
