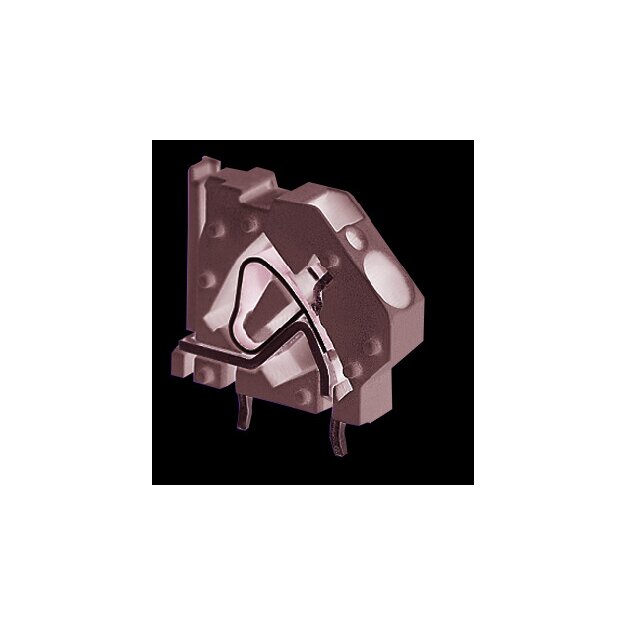

Wago 745-833/999-950 Anreihbare Leiterplattenklemme 6 mm² Rastermaß 7,5 mm Lichtgrau

Wago 745-833/999-950 Anreihbare Leiterplattenklemme 6 mm² Rastermaß 7,5 mm Lichtgrau

Artikelnummer: 745-833/999-950 Wago-745-833/999-950_4066966614671
Hersteller: Wago
EAN: 4066966614671

UVP: 1,74 €

1,10 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Anreihbare Leiterplattenklemme; 6 mm²; Rastermaß 7,5 mm; 1-polig; Ex-e-geeignet; CAGE CLAMP®; Brückungsmöglichkeit; 6,00 mm²; lichtgrau

Leiterplattenklemme Serie 745 mit Rastermaß 7,5 mm

Bei dieser Leiterplattenklemme mit der Artikelnummer 745-833/999-950 steht eine schnelle und sichere Verbindung im Fokus. Unsere Leiterplattenklemmen ermöglichen Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 11 und 12 mm . Dieses Produkt verwendet die CAGE CLAMP®-Technologie. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Die Maße sind in Breite x Höhe x Tiefe (9 x 27,5 x 29,1) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 6 mm² geeignet. Die Oberfläche der Kontakte ist aus Zinn. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Eingeführt wird der Leiter im 45 °-Winkel zur Oberfläche.

Weitere Informationen

Befestigungsart:	löten

Technische Daten und Merkmale zu Wago 745-833/999-950 Anreihbare Leiterplattenklemme 6 mm² Rastermaß 7,5 mm Lichtgrau:

Bemessungsstoßspannung	6 kV
Winkel Leiterplatte/Leiteranschluss	45°/135° (schräg nach oben)
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60 °C
Betriebstemperatur	105 °C
Bemessungsstrom In	37 A
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	4 mm²
Anzahl der elektrischen Anschlüsse	1
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	sonstige
Befestigungsart	löten
Anschlussart Leiterplatte	Lötanschluss
Länge des Pins	4,5 mm
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	2,5 mm²
Höhe	23 mm
Rastermaß der Anschlüsse	7,5 mm
Werkstoff der Anschlussoberfläche	Zinn
Art der Banderolierung	ohne
Bemessungsspannung	275 V
Anschließbarer Leiterquerschnitt eindrähtig	0,2 mm²
Anschließbarer Leiterquerschnitt eindrähtig	6 mm²
Verschmutzungsgrad	2
Überspannungskategorie	III
Art der Leiterplattenbefestigung	Anschlusskontakt
Anschlussart Leiter	Federzuganschluss
