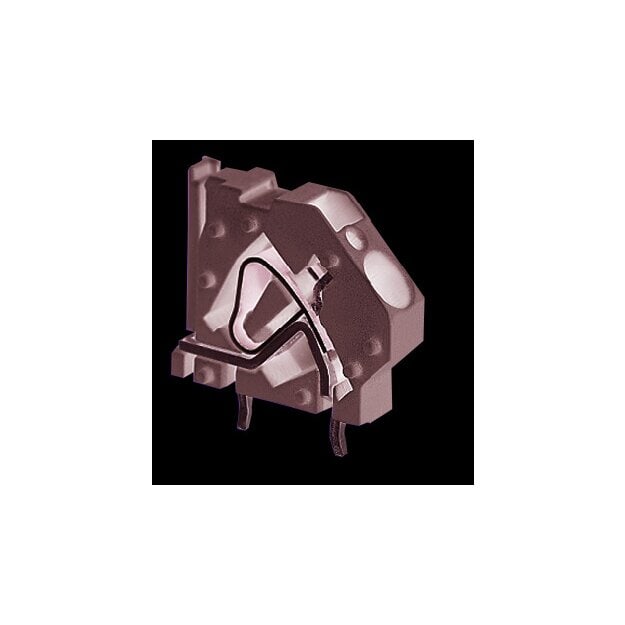

Wago 745-834/999-950 Anreihbare Leiterplattenklemme 6 mm² Rastermaß 7,5 mm Blau

Wago 745-834/999-950 Anreihbare Leiterplattenklemme 6 mm² Rastermaß 7,5 mm Blau

Artikelnummer: 745-834/999-950 Wago-745-834/999-950_4066966614824
Hersteller: Wago
EAN: 4066966614824

UVP: 1,76 €

1,11 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Anreihbare Leiterplattenklemme; 6 mm²; Rastermaß 7,5 mm; 1-polig; Ex-e-geeignet; CAGE CLAMP®; Brückungsmöglichkeit; 6,00 mm²; blau

Leiterplattenklemme Serie 745 mit Rastermaß 7,5 mm

Die Leiterplattenklemme mit der Artikelnummer 745-834/999-950 ermöglicht einen einfachen und zuverlässigen Anschluss. Unsere Leiterplattenklemmen gewähren Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 11 bis 12 mm benötigt. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Die Maße sind in Breite x Höhe x Tiefe (9 x 27,5 x 29,1) mm. In Abhängigkeit von der Leiterart ist diese Leiterplattenklemme für Leiterquerschnitte von 0,2 mm² bis 6 mm² geeignet. Für die Oberfläche der Kontakte wurde Zinn verwendet. Für diese Leiterplattenklemme erfolgt die Betätigung per Betätigungswerkzeug. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Eingeführt wird der Leiter in einem 45 °-Winkel zur Platine.

Weitere Informationen

Befestigungsart:	löten

Technische Daten und Merkmale zu Wago 745-834/999-950 Anreihbare Leiterplattenklemme 6 mm² Rastermaß 7,5 mm Blau:

Bemessungsstoßspannung	6 kV
Winkel Leiterplatte/Leiteranschluss	45°/135° (schräg nach oben)
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60 °C
Betriebstemperatur	105 °C
Bemessungsstrom In	37 A
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	4 mm²
Anzahl der elektrischen Anschlüsse	1
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	sonstige
Befestigungsart	löten
Anschlussart Leiterplatte	Lötanschluss
Länge des Pins	4,5 mm
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	2,5 mm²
Höhe	23 mm
Rastermaß der Anschlüsse	7,5 mm
Werkstoff der Anschlussoberfläche	Zinn
Art der Banderolierung	ohne
Bemessungsspannung	275 V
Anschließbarer Leiterquerschnitt eindrähtig	0,2 mm²
Anschließbarer Leiterquerschnitt eindrähtig	6 mm²
Verschmutzungsgrad	2
Überspannungskategorie	III
Art der Leiterplattenbefestigung	Anschlusskontakt
Anschlussart Leiter	Federzuganschluss
