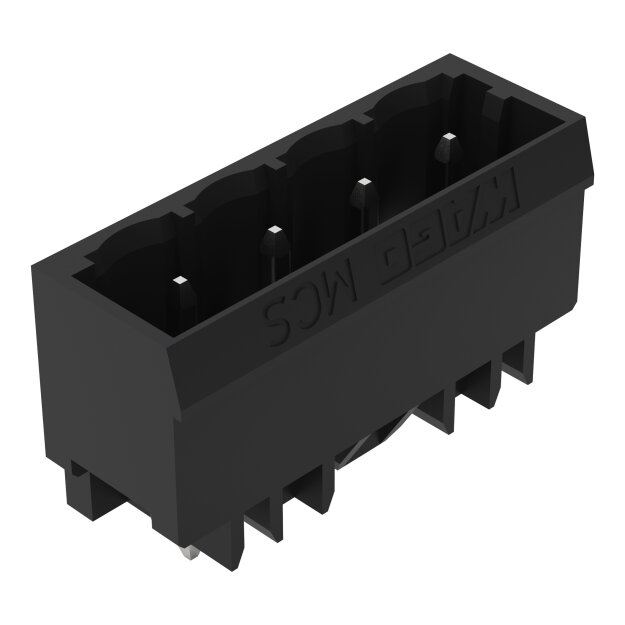

THR-Stiftleiste; Lötstift 1,0 x 1,0 mm; gerade; Rastermaß 5 mm; 4-polig; schwarz
Stiftleiste Serie 231 mit Rastermaß 5 mm
Die Stiftleiste hat die Artikelnummer 231-134/001-000/105-604 und bietet eine fehlerfreie Elektroinstallation. Mit unseren Leiterplatten-Steckverbindern erhalten Sie ein universelles Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Die Abmessungen sind in Breite x Höhe x Tiefe (23,2 x 14,4 x 8,4) mm.Fehlerfreie und schnelle Montage dank Stiftleiste Serie 231
Für die Kontaktoberfläche wurde Zinn eingesetzt. Das "Multi Connection System" – MCS von WAGO ist das vielfältige Steckverbindersystem mit überzeugenden Lösungen für Ihre Anwendungen. Der Leiterplatten-Steckverbinder wird mittels THR verlötet.- sichere Verlötung dank THR
- einbaufertig
- ermöglicht eine vereinfachte Verdrahtung
- Kompakte Baugrößen
- Polzahl: 4
Technische Daten und Merkmale zu Wago 231-134/001-000/105-604 THR-Stiftleiste Lötstift 1,0 x 1,0 mm gerade Schwarz:
| Bemessungsstoßspannung | 4 kV |
| Anzahl der Steckkontaktreihen | 1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Betriebstemperatur | -60 °C |
| Betriebstemperatur | 100 °C |
| Bemessungsstrom In | 12 A |
| Werkstoff des Isolierkörpers | Thermoplast |
| Gehäusefarbe | schwarz |
| Rastermaß der Kontakte | 5 mm |
| Winkel Leiterplatte/Kontakt | 90° (vertikal nach oben) |
| Kontaktausführung | Stift |
| Ausführung des elektrischen Anschlusses | THR-Anschluss |
| Befestigungsart | löten |
| Art der Verbindung | flexibler Leiterplattenverbinder |
| Länge des Pins | 2,4 mm |
| Polzahl | 4 |
| Steckverbinderausführung | freier Steckverbinder |
| Geeignet für Leiterplattendicke | 1,5 mm |
| Art der Banderolierung | ohne |
| Bemessungsspannung | 320 V |
| Werkstoff der Kontaktbeschichtung | Zinn |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
