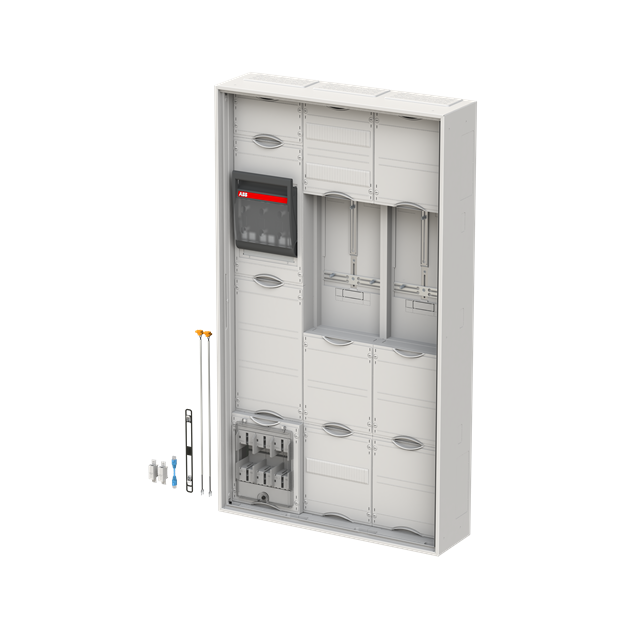

Striebel 2CPX056204R9999 Komplettschrank nach FNN in 2 WA39KK51UT

Artikelnummer: 2CPX056204R9999 Striebel-2CPX056204R_4011617562047
Hersteller: Striebel & John
EAN: 4011617562047

UVP: 7.943,25 €

4.750,06 €

inkl. 19% USt. , zzgl. (Spedition)

auf Lager
Lieferzeit : 2-3 Tage

Mess- und Wandlerschrank, Baureihe A, Komplettschrank, mit Zählerkreuz, Anbaumöglichkeit: seitlich, Montageart: Aufputz, Unterputz, teilversenkt, für den Innenbereich, mit Tür, Schutzklasse II (schutziso-liert), Schutzart IP31, geltende Normen: DIN VDE 0603-1, VDE 0603-2-2, DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, Bemessungsbetriebsspannung Ue 415V AC 50/60 Hz, Bemessungs-strom In 250 A, Bemessungsstrom der Schaltgerätekombination InA 250 A, pulverbeschichtet, in RAL 9016, Gehäuse aus Stahlblech/Kunststoff, 2-flüglige Tür, Abmessungen in mm (H x B x T): 1350 x 750 x 160, Netzsystem TN-S, 5-polig, Anzahl SG-Plätze 1, Anzahl Wandlerzählerplatz 1, verdrahtet nach den Vorgaben vom FNN Hinweis, Spannungspfad 3 LS-Schalter B10/25kA, Überspannungskategorie 3, Last-bereich: Sammelschienensystem Cu-Schienen 2 x 12 x 5 mm 5-polig, Trennstelle vor dem Wandler Siche-rungsunterteil NH2/400 A, Wandlerbereich Wandlerauflage mit herausnehmbarer Wandlerlasche 170 x 30 x 5 mm, Ritz: EKS 60-03, EKS 70-04, EKSO 74, MBS: EASK 31.3, EASK 31.4, EASK 31.5, EASK 41.4, EASK 41.5 (Beistellung NB), Trennstelle nach dem Wandler Sicherungslasttrenner NH2/ 400 A (M10), Pri-märverdrahtung Cu-Schiene 30 x 5 mm, Anschluss N+PE (M10), Rasteinheit 9 RE, Bauhöhe 5, Feldbreite 3, Platzeinheiten 324, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035 Bauhöhe: 5 Bemessungsstrom: 355 A Breite (Netto-Abmessung): 800 mm Höhe (Netto-Abmessung): 1400 mm Montageart: Aufputzmontage/teilweise versenkt montiert Platzeinheiten (PLE): 324 Rastereinheiten (RE): 0 Schutzart: IP31 Schutzklasse: II (schutzisoliert) Tiefe (Netto-Abmessung): 215 mm Werkstoff: Stahlblech

Weitere Informationen

Serie:	ComfortLine Solutions
Produktgruppe:	Wandlerschrank

Technische Daten und Merkmale zu Striebel 2CPX056204R9999 Komplettschrank nach FNN in 2 WA39KK51UT:

Dauerstrom Inc	250 A
Nennspannung (Un)	415 V
Bemessungsisolationsspannung Ui	690 V
Bemessungsfrequenz	50 Hz
Stoßstromfestigkeit	25 kA
Bemessungsstoßspannungsfestigkeit Uimp	6 kV
Anzahl der Türen	2
Anzahl der Schlösser	1
Anzahl der Verteilerreihen	0
Anzahl der Felder	3
Abschlusspunkt Zählerplatz (APZ)	Ja
Umgebungstemperatur	5 °C
Umgebungstemperatur	25 °C
RAL-Nummer	9016
Breite	800 mm
Höhe	1400 mm
Tiefe	215 mm

Herstellerinformation

Busch - Jaeger Elektro GmbH GB: S&J
Freisenbergstr. 2
58513 Lüdenscheid
Nordrhein-Westfalen
Deutschland
info.bje@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
