Striebel 2CPX056180R9999 Mess- und Wandler Komplettschr WG39EF4

Artikelnummer: 2CPX056180R9999 Striebel-2CPX056180R_4011617561804
Hersteller: Striebel & John
EAN: 4011617561804

UVP: 14.952,35 €

8.597,60 €

inkl. 19% USt. , zzgl. (Spedition)

auf Lager
Lieferzeit : 2-3 Tage

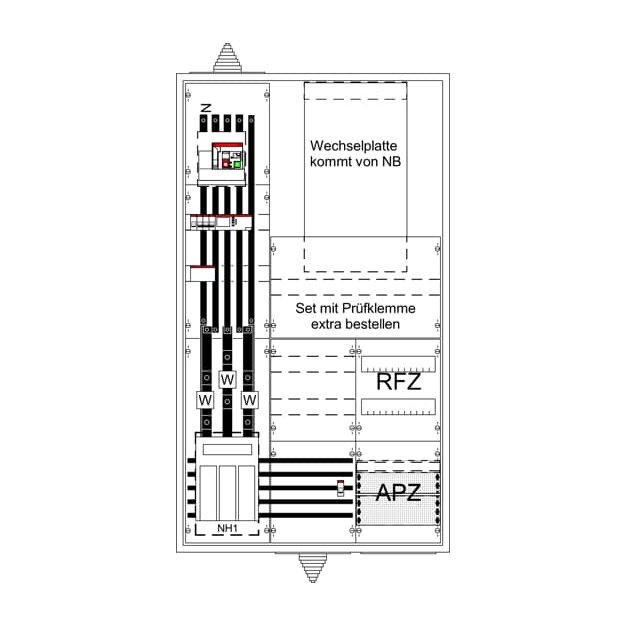

Mess- und Wandler Komplettschrank. Bemessungsbetriebsspannung Ue 415 V AC 50/60 Hz, Bemessungsstrom der Schaltgerätekombination InA 200 A, Abmessungen in mm (H x B x T): 1400 x 800 x 225, Netzsystem TN-S, 5-polig, Netzseitiger Anschlussraum Zählerplatz: mit Sammelschiene, Zählerwechselplatte Zählerwechseltafel Größe 1/2 oder 2 (KF421, KF414), Lastbereich: Sammelschienensystem Cu-Schienen 12 x 5 mm 5-polig, Trennstelle vor dem Wandler Sicherungslasttrenner NH1/250 A, Wandlerbereich Wandlerauflage mit herausnehmbarer Wandlerlasche 170 x 30 x 5 mm, Ritz: EKS 60-03, EKS 70-04, EKSO 74, MBS: EASK 31.3, EASK 31.4, EASK 31.5, EASK 41.4, EASK 41.5 (Beistellung NB), Trennstelle nach dem Wandler Lastschalter 250 A / 3-polig (M8), Primärverdrahtung L1-L3 Cu-Schiene 30 x 5 mm und 20 x 5 mm , PE+N Cu-Schiene 20 x 5 mm, Anschluss N+PE (M8), Hinweis: Zählerwechselplatte KF414 erforderlich, Sammelschienenanschlussklemmen extra bestellen, Rasteinheit 9 RE, Bauhöhe 5, Feldbreite 3, Platzeinheiten 324, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035, vorbereitet zum Einbau einer Zählerwechselplatte Normen: DIN EN 61439-2 Bauhöhe: 5 Bemessungsstrom: 250 A Breite (Netto-Abmessung): 800 mm Höhe (Netto-Abmessung): 1400 mm Montageart: Aufputzmontage Platzeinheiten (PLE): 324 Rastereinheiten (RE): 0 Schutzart: IP55 Schutzklasse: II (schutzisoliert) Tiefe (Netto-Abmessung): 225 mm Werkstoff: Stahlblech

Weitere Informationen

Serie:	WG
Produktgruppe:	Wandlerschrank

Technische Daten und Merkmale zu Striebel 2CPX056180R9999 Mess- und Wandler Komplettschr WG39EF4:

Dauerstrom Inc	200 A
Nennspannung (Un)	415 V
Bemessungsisolationsspannung Ui	690 V
Bemessungsfrequenz	50 Hz
Stoßstromfestigkeit	25 kA
Bemessungsstoßspannungsfestigkeit Uimp	6 kV
Anzahl der Türen	2
Anzahl der Schlösser	1
Anzahl der Verteilerreihen	0
Anzahl der Felder	3
Abschlusspunkt Zählerplatz (APZ)	Ja
Umgebungstemperatur	5 °C
Umgebungstemperatur	25 °C
RAL-Nummer	7035
Breite	800 mm
Höhe	1400 mm
Tiefe	225 mm

Herstellerinformation

Busch - Jaeger Elektro GmbH GB: S&J
Freisenbergstr. 2
58513 Lüdenscheid
Nordrhein-Westfalen
Deutschland
info.bje@de.abb.com
