Mess- und Wandlerfeld, Komplettfeld, mit Zählerkreuz, für den Innenbereich, Schutzart IP2XC, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, Bemessungsstrom In 355 A, in RAL 7035, Abmessungen in mm (H x B x T): 1350 x 750 x 160, Netzsystem TN-S, 5-polig, Anzahl SG-Plätze 1, Anzahl Wandlerzählerplatz 1, inkl. Prüfklemme nach Vorgabe NB, verdrahtet nach den Vorgaben des NB, Spannungspfad 3 LS-Schalter B10/25kA Überspannungskategorie 3, Lastbereich: Sammelschienensystem Cu-Schienen 12 x 5 mm 5-polig, Trennstelle vor dem Wandler Sicherungsunterteil NH2/400 A, Wandlerbereich Wandlerauflage mit herausnehmbarer Wandlerlasche 170 x 30 x 5 mm, Ritz: EKS 60-03, EKS 70-04, EKSO 74, MBS: EASK 31.3, EASK 31.4, EASK 31.5, EASK 41.4, EASK 41.5 (Beistellung NB), Trennstelle nach dem Wandler Lastschalter 400 A / 3-polig (M10), Primärverdrahtung L1-L3 Cu-Schiene 30 x 5 und 20 x 5, PE+N Cu-Schiene 20 x 5 mm, Zugang: auf Sammelschienensystem, Abgang: Anschlussschrauben an Lastschalter und PE+N-Schiene, Anschluss N+PE (M8), Hinweis: Ist eine Kurzschlussleistung > 25 kA zu erwarten, ist ein Backupschutz vor den Spannungspfadsicherungen einzuplanen. Die Kurzschlussleistung ist bei dem NB zu erfragen. Sammelschienenanschlussklemmen extra bestellen, Rasteinheit 9 RE, Bauhöhe 5, Feldbreite 3, Platzeinheiten 216, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035 Normen: DIN EN 61439-2 Bauhöhe: 5 Bemessungsstrom: 355 A Breite (Netto-Abmessung): 750 mm Höhe (Netto-Abmessung): 1350 mm Platzeinheiten (PLE): 216 Rastereinheiten (RE): 0 Schutzart: IP2XC Tiefe (Netto-Abmessung): 160 mm
| Serie: | ComfortLine Solutions |
| Produktgruppe: | Wandlerfeld |

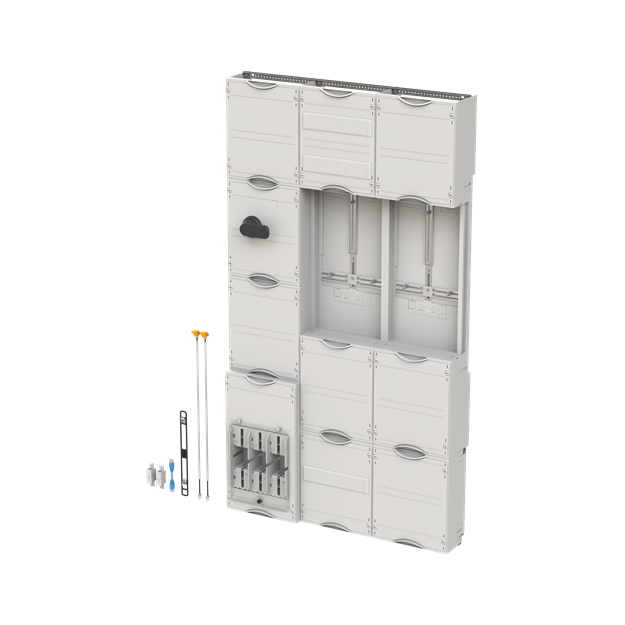

Technische Daten und Merkmale zu Striebel 2CPX056028R9999 M+W 9RE/3FB Komplettfeld mit WF39KW16:
| Bemessungsstrom | 355 A |
| Dauerstrom Inc | 250 A |
| Nennspannung (Un) | 415 V |
| Bemessungsisolationsspannung Ui | 690 V |
| Bemessungsfrequenz | 50 Hz |
| Stoßstromfestigkeit | 25 kA |
| Bemessungsstoßspannungsfestigkeit Uimp | 6 kV |
| Anzahl der Verteilerreihen | 0 |
| Anzahl der Felder | 3 |
| Anzahl der Wandlerzähler | 1 |
| Abschlusspunkt Zählerplatz (APZ) | Ja |
| Breite | 750 mm |
| Höhe | 1350 mm |
| Tiefe | 160 mm |
