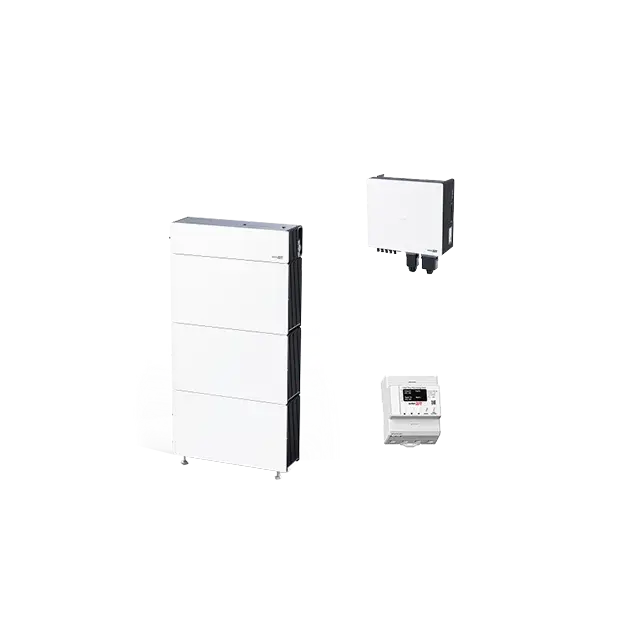

SolarEdge Nexis Battery Stack 15 mit NX20K Hybrid-Wechselrichter
Das SolarEdge Nexis Battery Stack 15 Set mit NX20K-RW000CYN4 kombiniert einen dreiphasigen Hybrid-Wechselrichter, einen modularen Hochvolt-Batteriespeicher und einen dreiphasigen Inline Energy Meter zu einem aufeinander abgestimmten PV- und Speichersystem. Der Batteriespeicher bietet eine Nennenergie von 14,7 kWh und eine nutzbare Speicherkapazität von 13,95 kWh.
Der enthaltene SolarEdge Nexis NX20K-RW000CYN4 arbeitet nach dem MultiRange-Prinzip. Die Wechselrichter-Hardware deckt Leistungsklassen von 8 bis 20 kW ab, wobei die benötigte AC-Leistung im Rahmen der Inbetriebnahme konfiguriert wird. In der 20-kW-Konfiguration beträgt die AC-Nennleistung 20 kW. Der dreiphasige Wechselrichter übernimmt innerhalb des Nexis Systems die Steuerung von PV-Erzeugung und Batteriespeicher.
Der Nexis Battery Stack 15 besteht aus drei modularen Battery Blocks. Jeder Block besitzt eine Nennenergie von 4,9 kWh beziehungsweise 4,65 kWh nutzbare Energie. Zusammen stehen damit 13,95 kWh nutzbare Speicherkapazität zur Verfügung. Als Zellchemie kommt Lithium-Eisenphosphat (LiFePO₄) zum Einsatz.
Mit drei Batterieblöcken erreicht der Stack eine kontinuierliche Lade- und Entladeleistung von bis zu 10,5 kW. Die einzelnen Batterieblöcke werden unabhängig gesteuert und über die Simple-Click™-Architektur innerhalb des Stacks miteinander verbunden. Ein einzelner Nexis Battery Stack unterstützt bis zu vier Battery Blocks und kann damit auf bis zu 18,6 kWh nutzbare Kapazität erweitert werden.
Der enthaltene dreiphasige Inline Energy Meter erfasst die Energieflüsse des Systems und stellt die Messwerte für das Energiemanagement bereit. Die Kommunikation zwischen Nexis Battery und Wechselrichter erfolgt über CAN. Der Nexis Wechselrichter unterstützt darüber hinaus die Einbindung in das SolarEdge Energiemanagement und kompatible Komponenten des SolarEdge Ökosystems.
-
Systemtyp: dreiphasiges Hybrid- und Hochvolt-Speichersystem
-
Wechselrichter: SolarEdge Nexis NX20K-RW000CYN4
-
Leistungsbereich Wechselrichter: 8–20 kW
-
AC-Nennleistung bei NX20K-Konfiguration: 20 kW
-
Netzanschluss: dreiphasig
-
Batteriespeicher: SolarEdge Nexis Battery Stack 15
-
Nennenergie Speicher: 14,7 kWh
-
Nutzbare Speicherkapazität: 13,95 kWh
-
Anzahl Battery Blocks: 3
-
Nutzbare Energie je Battery Block: 4,65 kWh
-
Zellchemie: Lithium-Eisenphosphat (LiFePO₄)
-
Max. Ladeleistung Battery Stack: 10,5 kW
-
Max. Entladeleistung Battery Stack: 10,5 kW
-
DC-Betriebsspannungsbereich Batterie: 370–950 V DC
-
Kommunikation Batterie: CAN
-
Schutzart Batteriesystem: IP65
-
Schutzart Wechselrichter: IP65
-
Gewicht je Battery Block: ca. 55 kg
-
Gewicht Battery Link: ca. 15,8 kg
-
Gewicht Wechselrichter: ca. 30,6 kg
-
Energy Meter: dreiphasiger SolarEdge Inline Energy Meter
-
Ersatzstrom: mit kompatiblem SolarEdge Home Backup Interface realisierbar
Lieferumfang
- 1 x SolarEdge Nexis Battery Stack 15 (13,95 kWh)
- 1 x SolarEdge Nexis Inverter NX20K
- 1 x SolarEdge 3-phasiger Inline Energy Meter MTR-240-3PC1-D-A-MW
FAQ zum SolarEdge Nexis Battery Stack 15 mit NX20K
Wie viel nutzbare Speicherkapazität bietet das Set?
Der Nexis Battery Stack 15 besteht aus drei Battery Blocks mit jeweils 4,65 kWh nutzbarer Energie. Zusammen stehen 13,95 kWh nutzbare Speicherkapazität zur Verfügung.
Welche Leistung bietet der SolarEdge Nexis NX20K?
Der NX20K arbeitet nach dem MultiRange-Prinzip und deckt Leistungsklassen von 8 bis 20 kW ab. In der 20-kW-Konfiguration beträgt die AC-Nennleistung 20 kW.
Wie hoch ist die Lade- und Entladeleistung des Batteriespeichers?
Der Nexis Battery Stack mit drei Battery Blocks erreicht eine kontinuierliche Lade- und Entladeleistung von bis zu 10,5 kW.
Kann der Nexis Battery Stack 15 später erweitert werden?
Ja. Ein einzelner Nexis Battery Stack unterstützt bis zu vier Battery Blocks. Der enthaltene Stack mit drei Blöcken kann daher um einen weiteren Battery Block auf bis zu 18,6 kWh nutzbare Speicherkapazität erweitert werden.
Welche Batterietechnologie wird verwendet?
Die Nexis Battery verwendet Lithium-Eisenphosphat-Zellen (LiFePO₄). Jeder Battery Block verfügt über ein eigenes Leistungsmodul zur individuellen Steuerung innerhalb des Speichersystems.
Ist ein Energy Meter im Set enthalten?
Ja. Zum Set gehört ein dreiphasiger SolarEdge Inline Energy Meter MTR-240-3PC1-D-A-MW zur Erfassung der Energieflüsse innerhalb des Systems.
Ist das Nexis Set ersatzstromfähig?
Das SolarEdge Nexis System unterstützt Ersatzstromanwendungen. Dafür wird zusätzlich ein kompatibles SolarEdge Home Backup Interface benötigt. Dieses ist nicht Bestandteil dieses Sets.
Kann das System im Außenbereich installiert werden?
Wechselrichter und Nexis Battery besitzen die Schutzart IP65 und sind für entsprechend den Installationsvorgaben ausgelegte Innen- und Außeninstallationen vorgesehen.
Wofür wird der Inline Energy Meter benötigt?
Der Inline Energy Meter misst die elektrischen Energieflüsse am Netzanschlusspunkt und stellt diese Daten dem SolarEdge Energiemanagement zur Verfügung. Dadurch können PV-Erzeugung, Netzbezug, Einspeisung und Batteriespeicherung innerhalb des Systems koordiniert werden.
