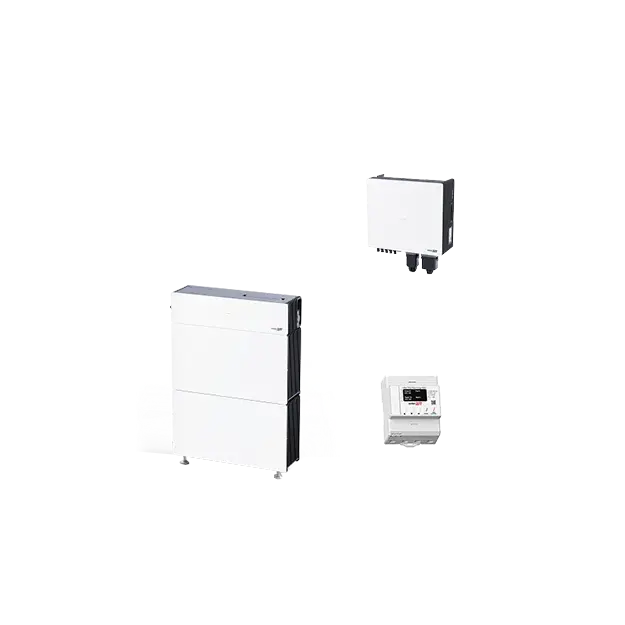

SolarEdge Nexis Battery Stack 10 mit NX20K Hybrid-Wechselrichter
Das SolarEdge Nexis Battery Stack 10 Set mit NX20K-RW000CYN4 kombiniert einen dreiphasigen Hybrid-Wechselrichter mit einem modularen Hochvolt-Batteriespeicher und einem Inline Energy Meter. Der Batteriespeicher besteht aus zwei Nexis Battery Blocks und bietet eine Nennenergie von 9,8 kWh sowie 9,3 kWh nutzbare Speicherkapazität. Als Zellchemie kommt Lithium-Eisenphosphat (LiFePO₄) zum Einsatz.
Der enthaltene SolarEdge Nexis NX20K-RW000CYN4 erreicht in der 20-kW-Leistungsklasse eine AC-Nennleistung von bis zu 20 kW. Die maximal anschließbare PV-Generatorleistung beträgt 40 kWp. Der Wechselrichter arbeitet dreiphasig und erreicht einen maximalen Wirkungsgrad von 99 %. Die europäisch gewichtete Effizienz der 20-kW-Ausführung beträgt 98,75 %.
Das Multi-Range-Konzept ermöglicht mit derselben Wechselrichter-Hardware verschiedene AC-Leistungsklassen von 8 bis 20 kW. Die gewünschte Leistungsklasse wird bei der Erstinbetriebnahme festgelegt. Für die PV-Anbindung stehen fünf MC4-DC-Anschlüsse zur Verfügung. SolarEdge S- und P-Series Leistungsoptimierer werden im Verhältnis 1:1 zu den PV-Modulen eingesetzt.
Der Nexis Battery Stack 10 erreicht mit zwei Battery Blocks eine kontinuierliche Lade- und Entladeleistung von 7 kW. Jeder Batterieblock wird über ein eigenes Leistungsmodul gesteuert. Die Kommunikation zwischen Batterie und Wechselrichter erfolgt über CAN. Innerhalb eines einzelnen Battery Stacks können insgesamt bis zu vier Battery Blocks kombiniert werden.
Für die Anlagenmessung ist ein SolarEdge Inline Energy Meter MTR-240-3PC1-D-A-MW Bestandteil des Sets. Der Wechselrichter unterstützt zusätzlich LAN, WLAN, RS485, CAN und das SolarEdge Home Network. Optional kann eine Mobilfunkverbindung über LTE ergänzt werden.
Der NX20K und die Nexis Battery besitzen die Schutzart IP65 und sind für entsprechend den Installationsvorgaben ausgelegte Innen- und Außeninstallationen vorgesehen. Eine Ersatzstromversorgung ist mit dem SolarEdge Nexis System möglich, benötigt dafür jedoch ein zusätzliches kompatibles SolarEdge Backup Interface.
-
System: SolarEdge Nexis PV- und Speichersystem
-
Wechselrichter: Nexis NX20K-RW000CYN4
-
Netzanschluss: dreiphasig
-
AC-Nennleistung: bis 20 kW
-
Maximale PV-Leistung: 40 kWp
-
PV-DC-Spannungsbereich: 715–950 V DC
-
PV-Nennspannung: 750 V DC
-
DC-Anschlüsse: 5 × MC4
-
Maximaler Wechselrichter-Wirkungsgrad: 99 %
-
Europäischer Wirkungsgrad: 98,75 %
-
Nutzbare Batteriekapazität: 9,3 kWh
-
Nennenergie Batterie: 9,8 kWh
-
Zellchemie: Lithium-Eisenphosphat (LiFePO₄)
-
Anzahl Battery Blocks: 2
-
Lade-/Entladeleistung Battery Stack: 7 kW
-
Kommunikation Batterie: CAN
-
Kommunikation Wechselrichter: WLAN, LAN, RS485, CAN, SolarEdge Home Network
-
Optionale Kommunikation: LTE
-
Leistungsoptimierer: SolarEdge S-Series und P-Series, 1:1
-
Max. Leistungsoptimierer pro String: 33
-
Schutzart Wechselrichter: IP65
-
Schutzart Batteriesystem: IP65
-
Abmessungen Wechselrichter (B × H × T): 488 × 428 × 200 mm
-
Gewicht Wechselrichter: 30,6 kg
-
Abmessungen Battery Stack (B × H × T): 668 × 913 × 194 mm
-
Gewicht je Battery Block: 55 kg
-
Gewicht Battery Link: 15,8 kg
-
Ersatzstromfähig: ja, zusätzliches kompatibles Backup Interface erforderlich
Lieferumfang
- 1 x SolarEdge Nexis NX20K-RW000CYN4
- 1 x SolarEdge Inline Energy Meter
- 1 x SolarEdge Nexis Battery Link, Controller
- 2 x SolarEdge Nexis Battery Block, HV-Speichermodul
FAQ zum SolarEdge Nexis Battery Stack 10 mit NX20K
Wie viel nutzbare Speicherkapazität bietet das Set?
Die beiden Nexis Battery Blocks bieten zusammen eine Nennenergie von 9,8 kWh. Davon stehen 9,3 kWh als nutzbare Speicherkapazität zur Verfügung.
Welche Leistung bietet der SolarEdge Nexis NX20K?
Der enthaltene NX20K-RW000CYN4 kann in der 20-kW-Leistungsklasse eine AC-Nennleistung von bis zu 20 kW bereitstellen. Die maximal anschließbare PV-Generatorleistung beträgt 40 kWp.
Wie hoch ist die Lade- und Entladeleistung des Batteriespeichers?
Der Battery Stack mit zwei Battery Blocks erreicht eine kontinuierliche Lade- und Entladeleistung von bis zu 7 kW.
Kann der Batteriespeicher später erweitert werden?
Ja. Ein Nexis Battery Stack kann insgesamt aus bis zu vier Battery Blocks bestehen. Der enthaltene Stack mit zwei Modulen kann daher innerhalb der freigegebenen Systemkonfiguration um weitere Battery Blocks ergänzt werden.
Ist ein Energy Meter bereits im Set enthalten?
Ja. Zum Lieferumfang gehört ein SolarEdge Inline Energy Meter. Dieses dient der Erfassung der Energieflüsse innerhalb des Nexis Systems.
Ist das Set ersatzstromfähig?
Der Nexis Wechselrichter unterstützt Ersatzstromanwendungen. Für die automatische Trennung vom öffentlichen Netz und den Ersatzstrombetrieb wird zusätzlich ein kompatibles SolarEdge Backup Interface benötigt. Dieses ist nicht Bestandteil dieses Sets.
Welche Leistungsoptimierer können mit dem NX20K eingesetzt werden?
Der Nexis Wechselrichter unterstützt kompatible SolarEdge S-Series und P-Series Leistungsoptimierer. Die PV-Module werden dabei jeweils mit einem Leistungsoptimierer im Verhältnis 1:1 ausgestattet.
Kann das Nexis System im Außenbereich installiert werden?
Wechselrichter und Batteriesystem besitzen die Schutzart IP65 und sind für entsprechend den Installationsvorgaben ausgelegte Innen- und Außeninstallationen vorgesehen. Die konkreten Anforderungen an Montageort, Abstände und Umgebungsbedingungen sind bei der Anlagenplanung zu berücksichtigen.
Welche Schnittstellen unterstützt der Nexis NX20K?
Der Wechselrichter unterstützt unter anderem WLAN, LAN, RS485, CAN und das SolarEdge Home Network. Eine Mobilfunkkommunikation über LTE kann optional ergänzt werden.
