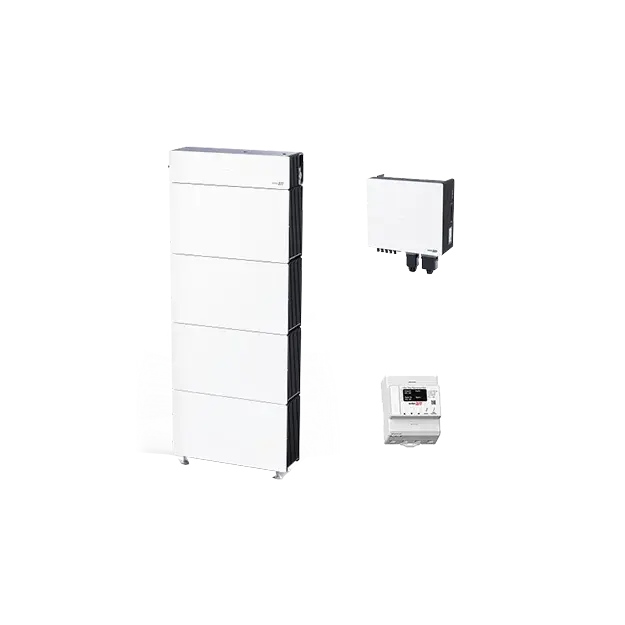

SolarEdge Nexis Battery Stack 20 mit NX20K Hybrid-Wechselrichter
Das SolarEdge Nexis Battery Stack 20 Set mit NX20K-RW000CYN4 kombiniert einen dreiphasigen Hybrid-Wechselrichter, einen modularen Hochvolt-Batteriespeicher und einen dreiphasigen Inline Energy Meter zu einem aufeinander abgestimmten PV- und Speichersystem. Der Batteriespeicher besteht aus vier Nexis Battery Blocks und bietet eine Nennenergie von 19,6 kWh sowie 18,6 kWh nutzbare Speicherkapazität.
Der enthaltene SolarEdge Nexis NX20K-RW000CYN4 arbeitet nach dem Multi-Range-Konzept und deckt AC-Leistungsklassen von 8 bis 20 kW ab. In der NX20K-Konfiguration beträgt die AC-Nennleistung 20 kW. Die gewünschte Leistungsklasse wird bei der Erstkonfiguration festgelegt. Für die PV-Anbindung stehen fünf DC-Anschlüsse mit Stäubli MC4 Steckverbindern zur Verfügung.
Der Nexis Battery Stack 20 bildet mit vier Battery Blocks die maximale Ausbaustufe eines einzelnen Nexis Battery Stacks. Jeder Batterieblock stellt 4,65 kWh nutzbare Energie bereit. Insgesamt stehen damit 18,6 kWh nutzbare Kapazität zur Verfügung. Als Zellchemie kommt Lithium-Eisenphosphat (LFP) zum Einsatz.
Der Batteriespeicher erreicht eine maximale Lade- und Entladeleistung von 14 kW. Jeder Battery Block wird über ein eigenes Leistungsmodul gesteuert. Die modulare Architektur ermöglicht die unabhängige Regelung der einzelnen Speicherblöcke innerhalb des Systems. Battery Blocks und Battery Link werden über die Simple-Click™-Architektur miteinander verbunden.
Die Kommunikation zwischen Batteriesystem und Wechselrichter erfolgt über CAN. Der Nexis Wechselrichter unterstützt zusätzlich WLAN, LAN, RS485 und das SolarEdge Home Netzwerk. Eine LTE-Kommunikation kann optional ergänzt werden. Wechselrichter und Batteriesystem besitzen die Schutzart IP65.
Der enthaltene SolarEdge Inline Energy Meter MTR-240-3PC1-D-A-MW erfasst die Energieflüsse am Netzanschlusspunkt und stellt die Messdaten für das Energiemanagement bereit. Eine Ersatzstromversorgung kann innerhalb einer dafür vorgesehenen Nexis Systemkonfiguration mit einem zusätzlichen kompatiblen SolarEdge Home Backup Interface realisiert werden.
-
Systemtyp: dreiphasiges Hybrid- und Hochvolt-Speichersystem
-
Wechselrichter: SolarEdge Nexis NX20K-RW000CYN4
-
AC-Leistungsklassen: 8 / 10 / 13 / 15 / 17 / 20 kW
-
AC-Nennleistung NX20K: 20 kW
-
AC-Netzspannung: 400 V
-
Netzanschluss: 3-phasig
-
Maximale DC-Eingangsspannung: 950 V
-
Maximale DC-Anschlussleistung: 40 kWp
-
Anzahl DC-Anschlüsse: 5
-
DC-Steckverbinder: Stäubli MC4
-
Maximaler Wirkungsgrad: 99 %
-
Europäischer Wirkungsgrad: 98,75 %
-
Nennenergie Batteriespeicher: 19,6 kWh
-
Nutzbare Speicherkapazität: 18,6 kWh
-
Anzahl Battery Blocks: 4
-
Nutzbare Energie je Battery Block: 4,65 kWh
-
Zellchemie: Lithium-Eisenphosphat (LFP)
-
Maximale Ladeleistung: 14 kW
-
Maximale Entladeleistung: 14 kW
-
Betriebsspannungsbereich Batterie: 370–950 V DC
-
Kommunikation Batterie: CAN
-
Kommunikation Wechselrichter: WLAN, LAN, RS485, CAN, SolarEdge Home Netzwerk
-
Optionale Kommunikation: LTE
-
Schutzart Wechselrichter: IP65
-
Schutzart Batteriesystem: IP65
-
Kühlung Wechselrichter: passiv
-
Abmessungen Wechselrichter: 488 × 428 × 200 mm
-
Gewicht Wechselrichter: 30,6 kg
-
Abmessungen Battery Stack: 668 × 1661 × 194 mm
-
Gewicht je Battery Block: 55 kg
-
Gewicht Battery Link: 15,8 kg
-
Ersatzstromfähig: mit zusätzlichem kompatiblem Home Backup Interface
Lieferumfang
- 4x Nexis Battery Block SolarEdge
- 1x Nexis Battery Link SolarEdge
- 1x Nexis NX20K-RW000CYN4 SolarEdge
- 1x INLINE ENERGY METER MTR-240-3PC1-D-A-MW SolarEdge
FAQ zum SolarEdge Nexis Battery Stack 20 mit NX20K
Wie viel nutzbare Speicherkapazität bietet das Set?
Der Nexis Battery Stack besteht aus vier Battery Blocks mit jeweils 4,65 kWh nutzbarer Energie. Zusammen stehen 18,6 kWh nutzbare Speicherkapazität zur Verfügung.
Welche Leistung bietet der SolarEdge Nexis NX20K?
Der Nexis NX20K unterstützt über das Multi-Range-Konzept verschiedene AC-Leistungsklassen von 8 bis 20 kW. In der NX20K-Konfiguration beträgt die AC-Nennleistung 20 kW.
Wie hoch ist die Lade- und Entladeleistung des Nexis Battery Stack 20?
Der Stack mit vier Battery Blocks erreicht eine maximale Lade- und Entladeleistung von bis zu 14 kW.
Kann der Battery Stack 20 um einen weiteren Batterieblock erweitert werden?
Nein. Ein einzelner Nexis Battery Stack unterstützt maximal vier Battery Blocks. Beim Battery Stack 20 ist diese maximale Ausbaustufe mit vier Modulen und 18,6 kWh nutzbarer Kapazität bereits erreicht.
Welche Batterietechnologie verwendet das Nexis Speichersystem?
Die Nexis Battery Blocks verwenden Lithium-Eisenphosphat-Zellen (LFP). Jeder Batterieblock besitzt ein eigenes Leistungsmodul zur individuellen Steuerung innerhalb des Batteriesystems.
Ist ein Energy Meter im Set enthalten?
Ja. Das Set enthält einen dreiphasigen SolarEdge Inline Energy Meter MTR-240-3PC1-D-A-MW zur Erfassung der Energieflüsse am Netzanschlusspunkt.
Ist das SolarEdge Nexis Set ersatzstromfähig?
Das Nexis System unterstützt Ersatzstromanwendungen. Dafür ist zusätzlich ein kompatibles SolarEdge Home Backup Interface erforderlich. Dieses gehört nicht zum Lieferumfang dieses Sets.
Welche Kommunikationsschnittstellen bietet der NX20K?
Der Wechselrichter unterstützt WLAN, LAN, RS485, CAN und das SolarEdge Home Netzwerk. Zusätzlich kann eine LTE-Kommunikation ergänzt werden.
Welche Leistungsoptimierer werden mit dem Nexis System verwendet?
Das Nexis System ist für kompatible SolarEdge Leistungsoptimierer der S- und P-Serie vorgesehen. Die PV-Module werden dabei im Verhältnis 1:1 mit Leistungsoptimierern ausgestattet.
Kann das Nexis System im Außenbereich montiert werden?
Wechselrichter und Batteriesystem besitzen die Schutzart IP65. Der konkrete Montageort muss den Vorgaben der jeweiligen Installationsunterlagen entsprechen.
