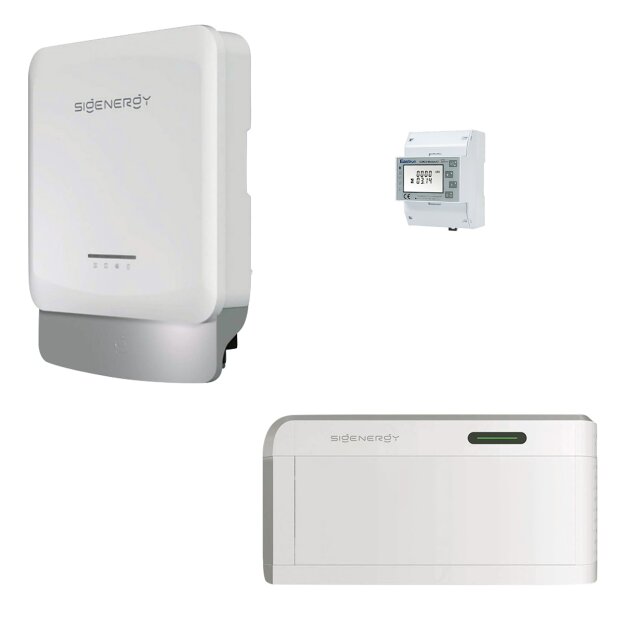

Sigenergy SigenStor 10.0 Set mit Sigen Hybrid Inverter 10.0 TP2, 8,76 kWh Batteriespeicher und 10 kW
Das Sigenergy SigenStor 10.0 Set mit Sigen Hybrid Inverter 10.0 TP2 kombiniert einen modularen Hochvolt-Batteriespeicher mit einem kompakten dreiphasigen Hybridwechselrichter. Die DC-gekoppelte Speicherlösung ermöglicht die Speicherung überschüssiger Photovoltaikenergie und deren zeitversetzte Nutzung. Dadurch lässt sich der Eigenverbrauch selbst erzeugten Solarstroms erhöhen und der Bezug von Netzstrom reduzieren.
Das Speichersystem verbindet den Sigen Hybrid Inverter 10.0 TP2 mit 10 kW AC-Nennleistung und ein SigenStor BAT 10.0 Batteriemodul mit 8,76 kWh nutzbarer Speicherkapazität. Die Batterieanbindung erfolgt über einen kompatiblen SigenStor Battery Controller. Zwei unabhängige MPP-Tracker unterstützen die Anbindung unterschiedlicher Photovoltaik-Modulgruppen. Die modulare Systemarchitektur ermöglicht eine spätere Erweiterung des Batteriespeichers.
Produktvorteile im Überblick
-
8,76 kWh nutzbare Speicherkapazität durch ein SigenStor BAT 10.0 Batteriemodul
-
9,04 kWh Batterie-Nennenergie zur Speicherung überschüssiger Photovoltaikenergie
-
10 kW dreiphasiger Hybridwechselrichter Sigen Hybrid Inverter 10.0 TP2
-
DC-gekoppeltes Hochvolt-Speichersystem mit kompatiblem SigenStor Battery Controller
-
Zwei unabhängige MPP-Tracker zur Einbindung unterschiedlicher PV-Modulgruppen
-
Bis zu 20 kW PV-Generatorleistung bei entsprechender Anlagenplanung
-
16 A beziehungsweise 32 A maximaler PV-Eingangsstrom an den beiden MPP-Trackern
-
98,7 % maximaler Wechselrichterwirkungsgrad und 98,1 % europäischer Wirkungsgrad
-
Lithium-Eisenphosphat-Technologie (LFP) mit hoher thermischer Stabilität
-
4,6 kW kontinuierliche Batterielade- und Entladeleistung des enthaltenen BAT-10.0-Moduls
-
Modular erweiterbarer Batteriespeicher mit bis zu sechs kompatiblen Batteriemodulen pro Battery Controller
-
Kompaktes Wechselrichtergehäuse mit nur 99 mm Bautiefe
-
Passive Konvektionskühlung ohne aktiven Gerätelüfter
-
AFCI-Lichtbogenerkennung sowie AC- und DC-Überspannungsschutz Typ II
-
Dreiphasige Ersatzstromoption mit kompatiblem Sigen Energy Gateway
-
Schutzart IP66 für Wechselrichter und Batteriemodul
-
mySigen App zur Überwachung und Steuerung des Energiesystems
Technische Daten – SigenStor BAT 10.0 Batteriespeicher
- Hersteller: Sigenergy
- Produktserie: SigenStor
- Batteriemodell: SigenStor BAT 10.0
- Speichertyp: Hochvolt-Batteriespeicher
- Anzahl Batteriemodule: 1
- Batterie-Nennenergie: 9,04 kWh
- Nutzbare Speicherkapazität: 8,76 kWh
- Batterietechnologie: Lithium-Eisenphosphat (LiFePO4)
- Zellkapazität: 314 Ah
- Entladetiefe: 100 % gemäß Herstellerangabe
- Maximale kontinuierliche Ladeleistung: 4.600 W
- Maximale kontinuierliche Entladeleistung: 4.600 W
- Spitzenlade- und Entladeleistung: 6.900 W für 10 Sekunden
- Maximale Anzahl kompatibler Batteriemodule pro Battery Controller: 6
- Maximale nutzbare Speicherkapazität mit sechs BAT-10.0-Modulen: 52,56 kWh
- Kompatible Wechselrichterserie: Sigen Hybrid TP2 gemäß Herstellerfreigabe
- Batterieanbindung: Über SigenStor Battery Controller
- Kommunikation Battery Controller: CAN
- Kühlung: Natürliche Konvektion
- Schutzart: IP66
- Abmessungen Batteriemodul (B × H × T): 767 × 270 × 265 mm
- Gewicht Batteriemodul: 78 kg
- Betriebstemperaturbereich: -20 bis +55 °C
- Maximale Betriebshöhe: 4.000 m
- Montage: Boden- oder Wandmontage mit geeignetem Montagesystem
Technische Daten – Sigen Hybrid Inverter 10.0 TP2
- Hersteller: Sigenergy
- Modell: Sigen Hybrid Inverter 10.0 TP2
- Wechselrichtertyp: Dreiphasiger Hybridwechselrichter
- AC-Nennleistung: 10.000 W
- Maximale AC-Scheinleistung: 11.000 VA
- AC-Nennausgangsstrom: 15,2 A
- Maximaler AC-Ausgangsstrom: 16,7 A
- Netzanschluss: Dreiphasig, 3L/N/PE
- AC-Nennspannung: 220/380 V, 230/400 V oder 240/415 V
- Netzfrequenz: 50/60 Hz
- Leistungsfaktor: 0,8 voreilend bis 0,8 nacheilend
- Gesamtklirrfaktor (THDi): unter 3 %
- Maximale PV-Generatorleistung: 20.000 W
- Anzahl unabhängiger MPP-Tracker: 2
- Anzahl PV-Stringeingänge: 3
- PV-Stringverteilung: 1 / 2
- Maximale DC-Eingangsspannung: 1.100 V
- DC-Nenneingangsspannung: 600 V
- PV-Startspannung: 180 V
- MPP-Spannungsbereich: 160–1.000 V DC
- Maximaler PV-Eingangsstrom je MPP-Tracker: 16 A / 32 A
- Maximaler PV-Kurzschlussstrom je MPP-Tracker: 22 A / 44 A
- Maximaler Wechselrichterwirkungsgrad: 98,7 %
- Europäischer Wirkungsgrad: 98,1 %
- Kompatibler Battery Controller: SigenStor BC
- Kompatible Batteriemodule: SigenStor BAT-Serie gemäß Herstellerfreigabe
- Maximale Anzahl Batteriemodule pro Battery Controller: 6
- Batteriespannungsbereich des dreiphasigen Systems: 600–900 V DC
- Kurzzeitige Backup-Spitzenleistung auf Wechselrichterebene: bis zu 15.000 W für 10 Sekunden
- Automatische Ersatzstromumschaltung: Mit kompatiblem Sigen Energy Gateway
- DC-Verpolungsschutz: Integriert
- Isolationsüberwachung: Integriert
- Fehlerstromüberwachung: Integriert
- Lichtbogenerkennung: AFCI
- AC-Überstrom-, Überspannungs- und Kurzschlussschutz: Integriert
- AC-Überspannungsschutz: Typ II
- DC-Überspannungsschutz: Typ II
- Inselnetzerkennung: Integriert
- Kommunikation: WLAN, Fast Ethernet und RS485
- Optionale Mobilfunkkommunikation: Über kompatibles Sigen CommMod
- Kühlung: Natürliche Konvektion
- Schutzart: IP66
- Abmessungen (B × H × T): 475 × 568 × 99 mm
- Gewicht: unter 17 kg
- Betriebstemperaturbereich: -30 bis +60 °C
- Maximale Betriebshöhe: 4.000 m
- Montage: Wandmontage
- Monitoring: mySigen App
8,76 kWh Batteriespeicher für die Eigenversorgung
Das SigenStor BAT 10.0 Batteriemodul ermöglicht die Speicherung überschüssiger Energie aus einer kompatiblen Photovoltaikanlage. Die nutzbare Speicherkapazität beträgt 8,76 kWh bei einer Batterie-Nennenergie von 9,04 kWh.
Der gespeicherte Solarstrom kann beispielsweise während der Abend- und Nachtstunden oder bei geringer Photovoltaikerzeugung genutzt werden. Dadurch steht selbst erzeugte Energie auch außerhalb der unmittelbaren Erzeugungszeiten zur Verfügung.
Die DC-gekoppelte Systemarchitektur ermöglicht die Speicherung von Photovoltaikenergie auf der Gleichstromseite. Dadurch lassen sich zusätzliche Umwandlungsschritte beim Laden des Batteriespeichers reduzieren.
SigenStor BAT 10.0 mit Lithium-Eisenphosphat-Technologie
Das enthaltene Batteriemodul verwendet Lithium-Eisenphosphat-Zellen mit einer Zellkapazität von 314 Ah. Die LFP-Technologie zeichnet sich durch eine hohe thermische Stabilität aus und eignet sich für stationäre Hochvolt-Energiespeichersysteme.
Die maximale kontinuierliche Lade- und Entladeleistung beträgt 4,6 kW. Kurzzeitig sind unter definierten Betriebsbedingungen bis zu 6,9 kW für zehn Sekunden möglich. Die tatsächlich verfügbare Leistung hängt unter anderem vom Ladezustand, der Temperatur und der Systemkonfiguration ab.
Das Batteriemodul verfügt über eine passive Konvektionskühlung und besitzt die Schutzart IP66. Die Installation in geeigneten Innen- und Außenbereichen ist unter Berücksichtigung der zulässigen Umgebungsbedingungen und Montagevorgaben möglich.
Modular erweiterbares SigenStor Speichersystem
Das Sigenergy SigenStor System ist modular aufgebaut und ermöglicht eine spätere Anpassung der Speicherkapazität. Der Sigen Hybrid Inverter 10.0 TP2 wird über den kompatiblen SigenStor Battery Controller mit den Batteriemodulen verbunden.
Pro Battery Controller können bis zu sechs kompatible SigenStor Batteriemodule betrieben werden. Das vorliegende Set verwendet ein BAT-10.0-Modul mit 8,76 kWh nutzbarer Speicherkapazität.
Bei einer Erweiterung auf sechs BAT-10.0-Module ergibt sich eine nutzbare Gesamtspeicherkapazität von 52,56 kWh bei einer Nennenergie von 54,24 kWh. Die maximal mögliche kontinuierliche Lade- und Entladeleistung der sechs Batteriemodule beträgt rechnerisch 27,6 kW.
Die tatsächlich verfügbare Lade- und Entladeleistung wird zusätzlich durch den angeschlossenen Wechselrichter, den Battery Controller und die Betriebsbedingungen begrenzt. Für eine Speichererweiterung sind die aktuellen Herstellerfreigaben und die erforderlichen Montagekomponenten zu berücksichtigen.
Sigen Hybrid Inverter 10.0 TP2 mit zwei MPP-Trackern
Der Sigen Hybrid Inverter 10.0 TP2 ist ein dreiphasiger Hybridwechselrichter mit einer AC-Nennleistung von 10 kW. Er unterstützt eine maximale PV-Generatorleistung von 20 kW und verfügt über zwei unabhängige MPP-Tracker.
Der erste MPP-Tracker unterstützt einen maximalen Eingangsstrom von 16 A und einen Kurzschlussstrom von 22 A. Am zweiten Tracker sind bis zu 32 A Eingangsstrom und 44 A Kurzschlussstrom zulässig. Insgesamt stehen drei PV-Stringeingänge zur Verfügung.
Die unterschiedlichen Eingangsstromgrenzen bieten Flexibilität bei der Planung geeigneter PV-Stringkonfigurationen. So können beispielsweise Modulgruppen mit unterschiedlichen Dachausrichtungen angebunden und über die beiden MPP-Tracker separat geregelt werden.
Der maximale Wechselrichterwirkungsgrad beträgt 98,7 %, der europäische Wirkungsgrad 98,1 %. Die maximale AC-Scheinleistung liegt bei 11 kVA. Die elektrischen Spannungs- und Stromgrenzen sind bei der Planung und Installation der Photovoltaikanlage zu berücksichtigen.
Kompaktes TP2-Design mit passiver Kühlung
Der Sigen Hybrid Inverter 10.0 TP2 zeichnet sich durch ein besonders kompaktes Gehäuse mit einer Bautiefe von nur 99 mm aus. Die Abmessungen von 475 × 568 × 99 mm unterstützen eine platzsparende Wandmontage.
Die passive Konvektionskühlung ermöglicht eine Wärmeabfuhr ohne aktiven Gerätelüfter. Dadurch eignet sich der Wechselrichter auch für geeignete Installationsbereiche, in denen eine geringe Geräuschentwicklung gewünscht ist.
Der Hybridwechselrichter besitzt die Schutzart IP66 und ist für den Betrieb bei Umgebungstemperaturen von -30 bis +60 °C ausgelegt. Die zulässigen Montageabstände und weiteren Installationsbedingungen müssen eingehalten werden.
Intelligentes Energiemanagement mit mySigen
Das Sigenergy Speichersystem unterstützt die abgestimmte Steuerung von Photovoltaikerzeugung, Batteriespeicherung und Stromverbrauch. Überschüssiger Solarstrom kann im Batteriespeicher zwischengespeichert und zu einem späteren Zeitpunkt genutzt werden.
Über die mySigen App lassen sich bei entsprechender Systemkonfiguration relevante Informationen zur Photovoltaikerzeugung, zum Batterieladezustand und zu den Energieflüssen einsehen.
Ein kompatibler dreiphasiger Sigen Sensor ermöglicht die Erfassung von Stromverbrauch, Netzbezug und Netzeinspeisung. Die Messwerte können für die Eigenverbrauchsoptimierung und die bedarfsgerechte Lade- und Entladeregelung verwendet werden.
Der Hybridwechselrichter unterstützt WLAN, Fast Ethernet und RS485. Eine Mobilfunkanbindung ist mit kompatiblem Kommunikationszubehör möglich.
Dreiphasige Ersatzstromversorgung mit Sigen Energy Gateway
Der Sigen Hybrid Inverter 10.0 TP2 unterstützt in Verbindung mit einem kompatiblen SigenStor Batteriespeicher eine dreiphasige Ersatzstromversorgung bei geeigneter Systemkonfiguration.
Für die automatische Netztrennung und Umschaltung wird ein kompatibles Sigen Energy Gateway benötigt. Die elektrische Einbindung muss entsprechend den technischen Anschlussbedingungen und Herstellervorgaben erfolgen.
Der Wechselrichter unterstützt unter den vorgesehenen Bedingungen eine kurzzeitige Backup-Spitzenleistung von bis zu 15 kW für zehn Sekunden. Dieser Wert beschreibt eine Leistungsgrenze des Wechselrichters und ist nicht mit der tatsächlich verfügbaren Batterieleistung gleichzusetzen.
Das enthaltene BAT-10.0-Batteriemodul stellt maximal 4,6 kW kontinuierliche Entladeleistung bereit. Die tatsächlich verfügbare Ersatzstromleistung hängt vom Ladezustand, der verfügbaren PV-Erzeugung und den Leistungsgrenzen sämtlicher Systemkomponenten ab.
Integrierte Schutzfunktionen und IP66-Gehäuse
Der Sigen Hybrid Inverter 10.0 TP2 verfügt über verschiedene elektrische Schutz- und Überwachungsfunktionen. Dazu gehören eine AFCI-Lichtbogenerkennung, eine Isolationsüberwachung, eine Fehlerstromüberwachung und ein DC-Verpolungsschutz.
Auf der AC- und DC-Seite sind Überspannungsableiter des Typs II integriert. Schutzfunktionen gegen AC-Überstrom, Überspannung, Kurzschluss und unbeabsichtigten Inselnetzbetrieb ergänzen die Ausstattung.
Der Hybridwechselrichter und das Batteriemodul besitzen die Schutzart IP66. Die Installation in geeigneten Innen- und Außenbereichen ist unter Einhaltung der zulässigen Umgebungsbedingungen und Herstellervorgaben möglich.
Häufig gestellte Fragen (FAQ)
Wie hoch ist die nutzbare Speicherkapazität des Sigenergy SigenStor 10.0 Sets?
Das Set enthält ein SigenStor BAT 10.0 Batteriemodul mit 8,76 kWh nutzbarer Speicherkapazität. Die Batterie-Nennenergie beträgt 9,04 kWh. Die gespeicherte Energie kann zur zeitversetzten Versorgung angeschlossener Verbraucher genutzt werden.
Welche Leistung bietet der Sigen Hybrid Inverter 10.0 TP2?
Der dreiphasige Hybridwechselrichter besitzt eine AC-Nennleistung von 10 kW und eine maximale AC-Scheinleistung von 11 kVA. Er unterstützt eine maximale PV-Generatorleistung von 20 kW und erreicht einen maximalen Wechselrichterwirkungsgrad von 98,7 %.
Wie viele MPP-Tracker besitzt der Sigen Hybrid Inverter 10.0 TP2?
Der Wechselrichter verfügt über zwei unabhängige MPP-Tracker mit insgesamt drei PV-Stringeingängen. Der erste Tracker unterstützt maximal 16 A Eingangsstrom und 22 A Kurzschlussstrom, der zweite bis zu 32 A Eingangsstrom und 44 A Kurzschlussstrom.
Kann das Sigenergy SigenStor 10.0 Speichersystem erweitert werden?
Ja, das Speichersystem ist modular erweiterbar. Über einen kompatiblen SigenStor Battery Controller können bis zu sechs geeignete Batteriemodule angeschlossen werden. Mit sechs BAT-10.0-Modulen ergibt sich eine nutzbare Speicherkapazität von 52,56 kWh. Die Erweiterung muss die geltenden Herstellerfreigaben berücksichtigen.
Welche Aufgabe übernimmt der SigenStor Battery Controller?
Der SigenStor Battery Controller ermöglicht die elektrische Anbindung und Kommunikation der kompatiblen Batteriemodule mit dem Sigen Hybrid Inverter TP2. Er ist eine erforderliche Komponente für die vorgesehene Hochvolt-Speicherintegration.
Wie hoch ist die Lade- und Entladeleistung des enthaltenen Batteriemoduls?
Das SigenStor BAT 10.0 Batteriemodul unterstützt maximal 4,6 kW kontinuierliche Lade- und Entladeleistung. Kurzzeitig sind unter definierten Betriebsbedingungen bis zu 6,9 kW für zehn Sekunden möglich. Die tatsächlich verfügbare Leistung hängt unter anderem vom Ladezustand und der Batterietemperatur ab.
Ist mit dem SigenStor 10.0 Set eine Ersatzstromversorgung möglich?
Ja, der Sigen Hybrid Inverter 10.0 TP2 unterstützt eine dreiphasige Ersatzstromversorgung bei geeigneter Systemkonfiguration. Für die automatische Netztrennung und Umschaltung wird ein kompatibles Sigen Energy Gateway benötigt. Die verfügbare Ersatzstromleistung hängt von der Batteriekonfiguration und den Betriebsbedingungen ab.
Welche Batterietechnologie verwendet das SigenStor BAT 10.0 Modul?
Das Batteriemodul verwendet Lithium-Eisenphosphat-Technologie (LiFePO4) mit einer Zellkapazität von 314 Ah. Die Batterie ist für stationäre Hochvolt-Speichersysteme ausgelegt.
Kann das Sigenergy SigenStor System im Außenbereich installiert werden?
Der Sigen Hybrid Inverter 10.0 TP2 und das SigenStor BAT 10.0 Batteriemodul besitzen die Schutzart IP66. Die Installation in geeigneten Außenbereichen ist unter Beachtung der zulässigen Umgebungsbedingungen und Montagevorgaben möglich.
Welche Unterschiede bestehen zwischen dem Sigen Hybrid Inverter 8.0 TP2 und 10.0 TP2?
Der 8.0 TP2 besitzt eine AC-Nennleistung von 8 kW und unterstützt bis zu 16 kW PV-Generatorleistung. Der 10.0 TP2 bietet 10 kW AC-Nennleistung und bis zu 20 kW PV-Generatorleistung. Beide verfügen über zwei MPP-Tracker. Die 10-kW-Ausführung unterstützt zusätzlich einen zweiten Tracker mit bis zu 32 A Eingangsstrom.
Wie lassen sich die Energieflüsse des Sigenergy Speichersystems überwachen?
Über die mySigen App lassen sich bei entsprechender Einrichtung Informationen zur Photovoltaikerzeugung, zum Ladezustand des Batteriespeichers und zum Stromverbrauch einsehen. Mit einem kompatiblen Sigen Sensor können weitere Energieflüsse erfasst und für die Speichersteuerung verwendet werden.
Installationshinweis: Die Montage, der elektrische Anschluss und die Inbetriebnahme des Hochvolt-Speichersystems müssen durch qualifiziertes elektrotechnisches Fachpersonal unter Einhaltung der geltenden Normen, Netzanschlussbedingungen und Herstellervorgaben erfolgen.
