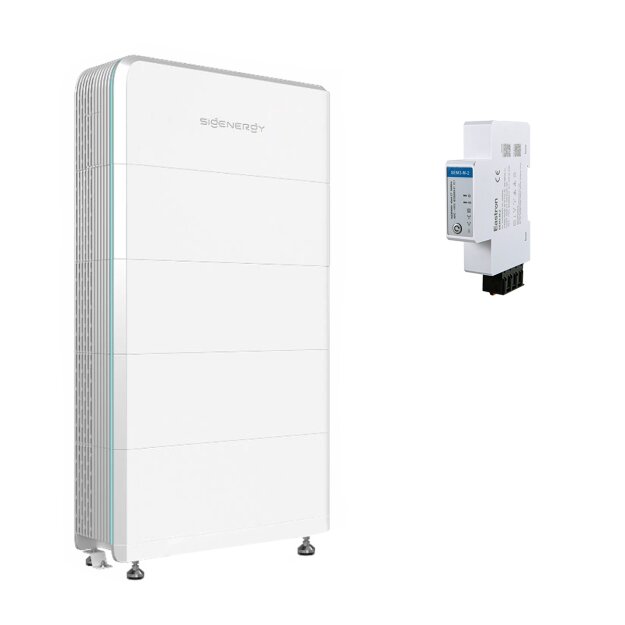

Sigenergy SigenStor 40.0 Set mit Energy Controller 30.0 TP, 35,04 kWh Batteriespeicher und 30 kW
Das Sigenergy SigenStor 40.0 Set mit Energy Controller 30.0 TP kombiniert einen modularen Hochvolt-Batteriespeicher mit einem leistungsstarken dreiphasigen Hybridwechselrichter. Das DC-gekoppelte PV-Speichersystem ermöglicht die Speicherung überschüssiger Photovoltaikenergie und deren zeitversetzte Nutzung. Dadurch lässt sich der Eigenverbrauch selbst erzeugten Solarstroms erhöhen und der Bezug von Netzstrom reduzieren.
Das System verbindet den Sigen Energy Controller 30.0 TP mit 30 kW AC-Nennleistung und vier SigenStor BAT 10.0 Batteriemodule mit insgesamt 35,04 kWh nutzbarer Speicherkapazität. Vier unabhängige MPP-Tracker unterstützen die Anbindung unterschiedlicher Photovoltaik-Modulgruppen. Der enthaltene Sigen Sensor TP-CT100 ermöglicht die dreiphasige Energieerfassung, während das Installations-Kit zur Bodenmontage den Aufbau des Speichersystems ergänzt.
Produktvorteile im Überblick
-
35,04 kWh nutzbare Speicherkapazität durch vier SigenStor BAT 10.0 Batteriemodule mit jeweils 8,76 kWh
-
36,16 kWh Batterie-Nennenergie durch vier Module mit jeweils 9,04 kWh
-
30 kW dreiphasiger Hybridwechselrichter Sigen Energy Controller 30.0 TP
-
DC-gekoppeltes Hochvolt-Speichersystem zur zeitversetzten Nutzung selbst erzeugter Solarenergie
-
Vier unabhängige MPP-Tracker für die Anbindung unterschiedlicher Photovoltaik-Modulgruppen
-
Bis zu 48 kWp PV-Anschlussleistung bei entsprechender Anlagenplanung
-
Maximaler Wechselrichterwirkungsgrad von 98,3 % und europäischer Wirkungsgrad von 97,9 %
-
Lithium-Eisenphosphat-Technologie (LFP) mit hoher thermischer Stabilität
-
18,4 kW kontinuierliche Batterielade- und Entladeleistung durch die vier enthaltenen Module
-
Modular erweiterbarer Batteriespeicher auf bis zu sechs kompatible Batteriemodule pro Controller
-
Bis zu 52,56 kWh nutzbare Speicherkapazität mit sechs BAT-10.0-Modulen
-
Integrierte Zellheizung zur Unterstützung des Speicherbetriebs bei niedrigen Temperaturen
-
AFCI-Lichtbogenerkennung sowie AC- und DC-Überspannungsschutz Typ II
-
Dreiphasige Ersatzstromoption mit kompatiblem Sigen Energy Gateway
-
Sigen Sensor TP-CT100 zur dreiphasigen Erfassung elektrischer Messwerte
-
Installations-Kit zur Bodenmontage im Lieferumfang enthalten
-
Schutzart IP66 für Energy Controller und Batteriemodule
-
mySigen App zur Überwachung und Steuerung des Energiesystems
Technische Daten – SigenStor BAT 10.0 Batteriespeicher
- Hersteller: Sigenergy
- Produktserie: SigenStor
- Batteriemodell: SigenStor BAT 10.0
- Speichertyp: Hochvolt-Batteriespeicher
- Anzahl Batteriemodule: 4
- Batterie-Nennenergie je Modul: 9,04 kWh
- Nutzbare Speicherkapazität je Modul: 8,76 kWh
- Gesamte Batterie-Nennenergie: 36,16 kWh
- Nutzbare Gesamtspeicherkapazität: 35,04 kWh
- Batterietechnologie: Lithium-Eisenphosphat (LiFePO4)
- Zellkapazität: 314 Ah
- Entladetiefe: 100 % gemäß Herstellerangabe
- Maximale kontinuierliche Ladeleistung je Modul: 4.600 W
- Maximale kontinuierliche Entladeleistung je Modul: 4.600 W
- Maximale kontinuierliche Lade- und Entladeleistung der vier Module: 18.400 W
- Spitzenlade- und Entladeleistung je Modul: 6.900 W für 10 Sekunden
- Maximale Anzahl kompatibler Batteriemodule pro Controller: 6
- Maximale nutzbare Speicherkapazität mit sechs BAT-10.0-Modulen: 52,56 kWh
- Integrierte Zellheizung: Ja
- Kühlung: Natürliche Konvektion
- Schutzart: IP66
- Abmessungen je Batteriemodul (B × H × T): 767 × 270 × 265 mm
- Abmessungen des vierteiligen Modulstapels (B × H × T): 767 × 1.080 × 265 mm, ohne weitere Systemkomponenten
- Gesamthöhe des vierteiligen Speichersystems mit Basis gemäß Batteriedatenblatt: 1.450 mm
- Gewicht je Batteriemodul: 78 kg
- Betriebstemperaturbereich: -20 bis +55 °C
- Maximale Betriebshöhe: 4.000 m
- Montage: Bodenaufstellung mit geeignetem Installations-Kit
Technische Daten – Sigen Energy Controller 30.0 TP
- Hersteller: Sigenergy
- Modell: Sigen Energy Controller 30.0 TP
- Wechselrichtertyp: Dreiphasiger Hybridwechselrichter
- AC-Nennleistung: 30.000 W
- Maximale AC-Scheinleistung laut Produktdaten: 33.000 VA
- Maximaler AC-Ausgangsstrom: 50 A
- Netzanschluss: Dreiphasig, 380/400 V
- Netzfrequenz: 50/60 Hz
- Maximale PV-Anschlussleistung: 48.000 Wp
- Anzahl unabhängiger MPP-Tracker: 4
- Anzahl PV-Stringeingänge: 4
- Maximale DC-Eingangsspannung: 1.100 V
- DC-Nenneingangsspannung: 600 V
- PV-Startspannung: 180 V
- MPP-Spannungsbereich: 160–1.000 V DC
- Maximaler PV-Eingangsstrom je MPP-Tracker: 16 A
- Maximaler PV-Kurzschlussstrom je MPP-Tracker: 20 A
- Maximaler PV-Eingangsstrom gesamt: 64 A
- Maximaler PV-Kurzschlussstrom gesamt: 80 A
- Maximaler Wechselrichterwirkungsgrad: 98,3 %
- Europäischer Wirkungsgrad: 97,9 %
- Kompatible Batteriemodule: SigenStor BAT-Serie gemäß Herstellerfreigabe
- Maximale Anzahl Batteriemodule pro Controller: 6
- Ersatzstromfunktion: Dreiphasig mit kompatiblem Sigen Energy Gateway
- Backup-Anschluss: Integriert
- DC-Lasttrennschalter: Integriert
- DC-Verpolungsschutz: Integriert
- Isolationsüberwachung: Integriert
- Fehlerstromüberwachung: Integriert
- Lichtbogenerkennung: AFCI
- AC- und DC-Überspannungsschutz: Typ II
- Inselnetzerkennung: Integriert
- Kommunikation: WLAN, LAN und RS485
- Optionale Mobilfunkkommunikation: Über kompatibles Sigen CommMod
- Digitale Eingänge: 5
- Kühlung: Aktive Luftkühlung
- Schutzart: IP66
- Abmessungen (B × H × T): 700 × 300 × 260 mm
- Gewicht: 36 kg
- Monitoring: mySigen App
35,04 kWh Batteriespeicher für einen hohen Energiebedarf
Das Sigenergy SigenStor 40.0 Speichersystem ermöglicht die zeitversetzte Nutzung selbst erzeugter Photovoltaikenergie. Die vier enthaltenen SigenStor BAT 10.0 Batteriemodule stellen jeweils 8,76 kWh nutzbare Energie bereit. Gemeinsam ergibt sich eine nutzbare Gesamtspeicherkapazität von 35,04 kWh bei einer Batterie-Nennenergie von 36,16 kWh.
Überschüssiger Solarstrom kann gespeichert und beispielsweise während der Abend- und Nachtstunden, bei geringer Photovoltaikerzeugung oder in Zeiten erhöhten Stromverbrauchs genutzt werden. Die Systemkombination eignet sich für entsprechend dimensionierte Photovoltaikanlagen in größeren Wohngebäuden sowie für Anwendungen mit erhöhtem Energiebedarf.
Durch die DC-gekoppelte Speicherarchitektur kann Photovoltaikenergie direkt auf der Gleichstromseite zwischengespeichert werden. Dadurch lassen sich zusätzliche Umwandlungsschritte beim Laden des Batteriespeichers reduzieren.
SigenStor BAT 10.0 mit Lithium-Eisenphosphat-Technologie
Die vier SigenStor BAT 10.0 Batteriemodule verwenden Lithium-Eisenphosphat-Zellen mit einer Zellkapazität von 314 Ah. Die LFP-Technologie zeichnet sich durch eine hohe thermische Stabilität aus und ist für stationäre Hochvolt-Energiespeichersysteme geeignet.
Jedes Batteriemodul unterstützt eine maximale kontinuierliche Lade- und Entladeleistung von 4,6 kW. Mit vier Batteriemodulen ergibt sich eine maximale kontinuierliche Batterieleistung von 18,4 kW. Kurzzeitig sind unter definierten Betriebsbedingungen bis zu 6,9 kW pro Modul für zehn Sekunden vorgesehen.
Die Batteriemodule verfügen über eine integrierte Zellheizung und werden durch natürliche Konvektion gekühlt. Die Schutzart IP66 ermöglicht eine Installation in geeigneten Innen- und Außenbereichen unter Einhaltung der zulässigen Umgebungsbedingungen und Herstellervorgaben.
Modular erweiterbares SigenStor All-in-One-System
Das Sigenergy SigenStor System kombiniert den Energy Controller mit kompatiblen Hochvolt-Batteriemodulen zu einer modular aufgebauten Speicherlösung. Die einzelnen Komponenten lassen sich zu einer kompakten Einheit verbinden.
Das vorliegende Set umfasst vier SigenStor BAT 10.0 Module. Pro kompatiblem Sigen Energy Controller können bis zu sechs Batteriemodule eingesetzt werden. Damit lässt sich die vorhandene Speicherkapazität durch zwei weitere kompatible Module erweitern.
Mit sechs BAT-10.0-Modulen ergibt sich eine nutzbare Gesamtspeicherkapazität von 52,56 kWh bei einer Nennenergie von 54,24 kWh. Die maximale kontinuierliche Lade- und Entladeleistung der sechs Batteriemodule beträgt zusammen 27,6 kW.
Die tatsächlich verfügbare Leistung hängt zusätzlich vom Ladezustand, der Batterietemperatur und den Systemgrenzen des Energy Controllers ab. Für eine Speichererweiterung sind die geltenden Kompatibilitätsvorgaben und Montageanforderungen zu berücksichtigen.
Sigen Energy Controller 30.0 TP mit vier MPP-Trackern
Der Sigen Energy Controller 30.0 TP ist ein dreiphasiger Hybridwechselrichter mit einer AC-Nennleistung von 30 kW. Er unterstützt eine maximale PV-Anschlussleistung von 48 kWp und verfügt über vier unabhängige MPP-Tracker.
Die getrennte Leistungsregelung der PV-Eingänge ermöglicht die Anbindung unterschiedlicher Photovoltaik-Modulgruppen. Dies ist beispielsweise bei mehreren Dachausrichtungen oder verschiedenen Einstrahlungsbedingungen von Vorteil.
Jeder MPP-Tracker unterstützt einen maximalen Eingangsstrom von 16 A und einen maximalen Kurzschlussstrom von 20 A. Die maximale DC-Eingangsspannung beträgt 1.100 V. Der MPP-Spannungsbereich reicht von 160 bis 1.000 V.
Der maximale Wechselrichterwirkungsgrad beträgt 98,3 %, der europäische Wirkungsgrad 97,9 %. Die technische Produktdokumentation nennt eine maximale AC-Scheinleistung von 33 kVA. Für den Netzanschluss sind die länderspezifischen Vorgaben und gegebenenfalls erforderliche Leistungsbegrenzungen zu berücksichtigen.
Intelligente Energieerfassung mit Sigen Sensor TP-CT100
Der im Lieferumfang enthaltene Sigen Sensor TP-CT100 unterstützt die dreiphasige Erfassung elektrischer Messwerte. Die Messdaten ermöglichen die Überwachung relevanter Energieflüsse und bilden eine Grundlage für die bedarfsgerechte Steuerung des Batteriespeichers.
Durch die Erfassung von Netzbezug und Netzeinspeisung kann das Energiemanagement die Lade- und Entladevorgänge an die verfügbare Photovoltaikenergie und den aktuellen Energieverbrauch anpassen.
Die fachgerechte Installation und Konfiguration des Sensors erfolgt entsprechend den technischen Herstellervorgaben.
Energiemanagement und Anlagenüberwachung mit mySigen
Das Sigenergy SigenStor System unterstützt die abgestimmte Steuerung von Photovoltaikerzeugung, Batteriespeicherung und Stromverbrauch. Selbst erzeugter Solarstrom kann direkt genutzt, im Batteriespeicher zwischengespeichert oder entsprechend der Anlagenkonfiguration in das öffentliche Stromnetz eingespeist werden.
Über die mySigen App lassen sich bei entsprechender Einrichtung relevante Betriebs- und Energiedaten einsehen. Dazu gehören beispielsweise die aktuelle Photovoltaikerzeugung, der Batterieladezustand und die Energieflüsse zwischen den angeschlossenen Systemkomponenten.
Das Energiemanagement unterstützt zudem die bedarfsgerechte Anpassung der Speicherstrategie. Je nach verfügbarer Systemkonfiguration können weitere Funktionen zur Berücksichtigung geeigneter Stromtarife eingebunden werden.
Der Energy Controller verfügt über WLAN, LAN und RS485. Eine Mobilfunkanbindung kann mit kompatiblem Kommunikationszubehör ergänzt werden.
Dreiphasige Ersatzstromversorgung mit Sigen Energy Gateway
Der Sigen Energy Controller 30.0 TP unterstützt bei geeigneter Systemkonfiguration eine dreiphasige Ersatzstromversorgung. Hierfür wird ein kompatibles Sigen Energy Gateway zur Netztrennung und automatischen Umschaltung benötigt.
Bei fachgerechter Installation können entsprechend eingebundene Verbraucher während eines Ausfalls des öffentlichen Stromnetzes mit Energie versorgt werden. Die technischen Voraussetzungen sowie die zulässigen Leistungsgrenzen müssen bei der Anlagenplanung berücksichtigt werden.
Die vier enthaltenen BAT-10.0-Batteriemodule stellen zusammen maximal 18,4 kW kontinuierliche Entladeleistung bereit. Die AC-Nennleistung des Wechselrichters von 30 kW ist deshalb nicht mit der dauerhaft verfügbaren Batterieleistung gleichzusetzen.
Die tatsächlich verfügbare Ersatzstromleistung richtet sich nach dem Batterieladezustand, den Betriebsbedingungen, der verfügbaren Photovoltaikerzeugung und den technischen Grenzen des Gesamtsystems.
Integrierte Schutzfunktionen und IP66-Gehäuse
Der Sigen Energy Controller 30.0 TP verfügt über verschiedene elektrische Schutz- und Überwachungsfunktionen. Dazu gehören eine AFCI-Lichtbogenerkennung, eine Isolationsüberwachung, eine Fehlerstromüberwachung und ein DC-Verpolungsschutz.
Auf der AC- und DC-Seite sind Überspannungsableiter des Typs II integriert. Weitere Schutzfunktionen wie die Inselnetzerkennung ergänzen die elektrische Sicherheitsausstattung.
Energy Controller und Batteriemodule besitzen die Schutzart IP66. Die Installation in geeigneten Innen- und Außenbereichen ist unter Einhaltung der zulässigen Umgebungsbedingungen und Montagevorgaben möglich.
Lieferumfang
- 1 × Sigenergy Sigen Energy Controller 30.0 TP, 30 kW, 3-phasig
- 4 × Sigenergy SigenStor BAT 10.0 Batteriemodul mit jeweils 8,76 kWh nutzbarer Speicherkapazität
- 1 × Sigenergy Sigen Sensor TP-CT100
- 1 × Sigenergy SigenStor Installations-Kit zur Bodenmontage
Hinweis: Ein kompatibles Sigen Energy Gateway für die automatische Ersatzstromumschaltung ist nicht Bestandteil der aufgeführten Set-Zusammenstellung. Für die vollständige Installation können weitere anlagenabhängige Anschluss- und Schutzkomponenten erforderlich sein. Die Montage, der elektrische Anschluss und die Inbetriebnahme müssen durch qualifiziertes elektrotechnisches Fachpersonal unter Einhaltung der geltenden Vorschriften und Herstellervorgaben erfolgen.
Häufig gestellte Fragen (FAQ)
Wie hoch ist die nutzbare Speicherkapazität des Sigenergy SigenStor 40.0 Sets?
Das Set besteht aus vier SigenStor BAT 10.0 Batteriemodulen mit jeweils 8,76 kWh nutzbarer Energie. Daraus ergibt sich eine nutzbare Gesamtspeicherkapazität von 35,04 kWh. Die gesamte Batterie-Nennenergie beträgt 36,16 kWh.
Welche Leistung bietet der Sigen Energy Controller 30.0 TP?
Der dreiphasige Hybridwechselrichter besitzt eine AC-Nennleistung von 30 kW und unterstützt eine maximale PV-Anschlussleistung von 48 kWp. Er verfügt über vier unabhängige MPP-Tracker. Die technische Produktdokumentation nennt eine maximale AC-Scheinleistung von 33 kVA, wobei länderspezifische Netzanschlussvorgaben zu beachten sind.
Wie viele MPP-Tracker besitzt der Sigen Energy Controller 30.0 TP?
Der Energy Controller verfügt über vier unabhängige MPP-Tracker mit jeweils einem PV-Stringeingang. Der maximale Eingangsstrom beträgt 16 A und der maximale Kurzschlussstrom 20 A pro Tracker.
Kann das Sigenergy SigenStor 40.0 System nachträglich erweitert werden?
Ja, das Speichersystem ist modular erweiterbar. Die vier enthaltenen BAT-10.0-Module können durch zwei weitere kompatible Module ergänzt werden. Mit insgesamt sechs Modulen sind 52,56 kWh nutzbare Speicherkapazität möglich. Die Erweiterung muss die aktuellen technischen Herstellerfreigaben berücksichtigen.
Welche Lade- und Entladeleistung bieten die vier Batteriemodule?
Jedes SigenStor BAT 10.0 Modul unterstützt eine kontinuierliche Lade- und Entladeleistung von maximal 4,6 kW. Die vier enthaltenen Batteriemodule erreichen zusammen maximal 18,4 kW. Die tatsächlich verfügbare Leistung hängt vom Ladezustand, der Temperatur und den weiteren Betriebsbedingungen ab.
Ist eine Ersatzstromversorgung mit dem SigenStor 40.0 Set möglich?
Ja, der Sigen Energy Controller 30.0 TP unterstützt bei entsprechender Systemkonfiguration eine dreiphasige Ersatzstromversorgung. Für die automatische Umschaltung ist ein kompatibles Sigen Energy Gateway erforderlich. Die tatsächlich verfügbare Ersatzstromleistung hängt von der Batteriekonfiguration, der PV-Erzeugung und den Betriebsbedingungen ab.
Welche Aufgabe übernimmt der enthaltene Sigen Sensor TP-CT100?
Der Sigen Sensor TP-CT100 unterstützt die dreiphasige Erfassung relevanter elektrischer Messwerte. Die Daten können für die bedarfsgerechte Steuerung des Batteriespeichers, die Eigenverbrauchsoptimierung und die Darstellung der Energieflüsse verwendet werden.
Welche Batterietechnologie verwendet das Sigenergy SigenStor 40.0 System?
Die vier Batteriemodule verwenden Lithium-Eisenphosphat-Technologie (LiFePO4). Sie verfügen über eine Zellkapazität von 314 Ah, eine integrierte Heizfunktion und passive Kühlung.
Kann das SigenStor 40.0 Speichersystem im Außenbereich installiert werden?
Der Energy Controller und die Batteriemodule verfügen über die Schutzart IP66. Die Installation in geeigneten Außenbereichen ist unter Einhaltung der zulässigen Umgebungsbedingungen und Herstellervorgaben möglich. Das Set enthält ein Installations-Kit zur Bodenmontage.
Welche Komponenten gehören zum Lieferumfang des Sigenergy SigenStor 40.0 Sets?
Das Set umfasst einen Sigen Energy Controller 30.0 TP, vier SigenStor BAT 10.0 Batteriemodule, einen dreiphasigen Sigen Sensor TP-CT100 und ein SigenStor Installations-Kit zur Bodenmontage. Ein Sigen Energy Gateway für die automatische Ersatzstromumschaltung ist nicht aufgeführt.
