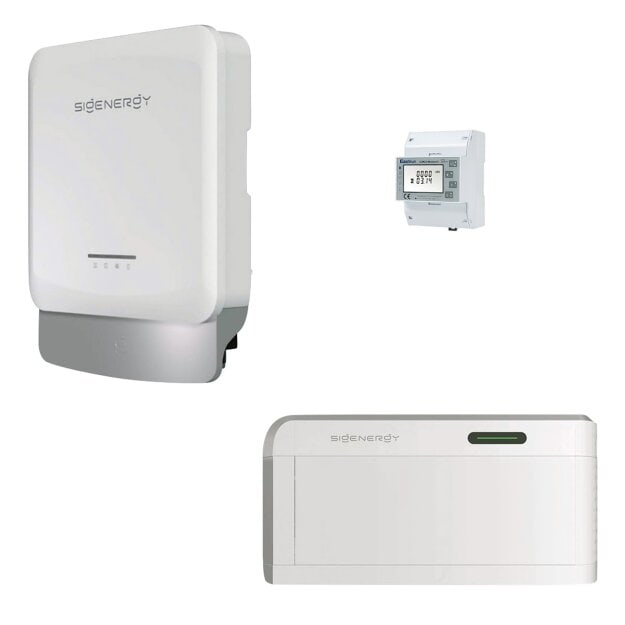

Sigenergy SigenStor 10.0 Set mit Sigen Hybrid Inverter 12.0 TP2, 8,76 kWh Batteriespeicher und 12 kW
Das Sigenergy SigenStor 10.0 Set mit Sigen Hybrid Inverter 12.0 TP2 kombiniert einen modularen Hochvolt-Batteriespeicher mit einem kompakten dreiphasigen Hybridwechselrichter. Die DC-gekoppelte Speicherlösung ermöglicht die Speicherung überschüssiger Photovoltaikenergie und deren zeitversetzte Nutzung zur Eigenversorgung. Dadurch lässt sich der Eigenverbrauch selbst erzeugten Solarstroms erhöhen und der Netzstrombezug reduzieren.
Das System verbindet den Sigen Hybrid Inverter 12.0 TP2 mit 12 kW AC-Nennleistung und ein SigenStor BAT 10.0 Batteriemodul mit 8,76 kWh nutzbarer Speicherkapazität. Die Batterieanbindung erfolgt über den kompatiblen SigenStor Battery Controller. Zwei unabhängige MPP-Tracker unterstützen die Anbindung unterschiedlicher PV-Modulgruppen. Die modulare Architektur ermöglicht eine spätere Erweiterung der Speicherkapazität.
Produktvorteile im Überblick
-
8,76 kWh nutzbare Speicherkapazität durch ein SigenStor BAT 10.0 Batteriemodul
-
9,04 kWh Batterie-Nennenergie für die Speicherung selbst erzeugter Solarenergie
-
12 kW dreiphasiger Hybridwechselrichter Sigen Hybrid Inverter 12.0 TP2
-
DC-gekoppeltes Hochvolt-Speichersystem mit kompatiblem SigenStor Battery Controller
-
Zwei unabhängige MPP-Tracker für unterschiedlich ausgerichtete PV-Modulgruppen
-
Bis zu 24 kW PV-Generatorleistung bei entsprechender Anlagenplanung
-
Maximaler Wechselrichterwirkungsgrad von 98,7 % und europäischer Wirkungsgrad von 98,2 %
-
Lithium-Eisenphosphat-Technologie (LFP) mit hoher thermischer Stabilität
-
4,6 kW kontinuierliche Batterielade- und Entladeleistung des enthaltenen Speichermoduls
-
Modular erweiterbarer Batteriespeicher mit bis zu sechs kompatiblen Batteriemodulen pro Battery Controller
-
Kompaktes Wechselrichtergehäuse mit nur 99 mm Bautiefe
-
Passive Konvektionskühlung ohne aktiven Gerätelüfter
-
Integrierte AFCI-Lichtbogenerkennung sowie AC- und DC-Überspannungsschutz Typ II
-
Dreiphasige Ersatzstromoption mit geeignetem Sigen Energy Gateway
-
Schutzart IP66 des Wechselrichters und des Batteriemoduls
-
mySigen App zur Überwachung und Steuerung des Energiesystems
Technische Daten – SigenStor BAT 10.0 Batteriespeicher
- Hersteller: Sigenergy
- Produktserie: SigenStor
- Batteriemodell: SigenStor BAT 10.0
- Speichertyp: Hochvolt-Batteriespeicher
- Anzahl Batteriemodule: 1
- Batterie-Nennenergie: 9,04 kWh
- Nutzbare Speicherkapazität: 8,76 kWh
- Batterietechnologie: Lithium-Eisenphosphat (LiFePO4)
- Zellkapazität: 314 Ah
- Entladetiefe: 100 % gemäß Herstellerangabe
- Maximale kontinuierliche Ladeleistung: 4.600 W
- Maximale kontinuierliche Entladeleistung: 4.600 W
- Spitzenlade- und Spitzenentladeleistung: 6.900 W für 10 Sekunden
- Maximale Anzahl kompatibler Batteriemodule pro Battery Controller: 6
- Kompatible Wechselrichterserie: Sigen Hybrid TP2 gemäß Herstellerfreigabe
- Kommunikation und Batterieanbindung: Über SigenStor Battery Controller
- Kühlung: Natürliche Konvektion
- Schutzart: IP66
- Abmessungen Batteriemodul (B × H × T): 767 × 270 × 265 mm
- Gewicht Batteriemodul: 78 kg
- Betriebstemperaturbereich: -20 bis +55 °C
- Maximale Betriebshöhe: 4.000 m
- Montage: Boden- oder Wandmontage mit geeignetem Montagesystem
Technische Daten – Sigen Hybrid Inverter 12.0 TP2
- Hersteller: Sigenergy
- Modell: Sigen Hybrid Inverter 12.0 TP2
- Wechselrichtertyp: Dreiphasiger Hybridwechselrichter
- AC-Nennleistung: 12.000 W
- Maximale AC-Scheinleistung: 13.200 VA
- AC-Nennausgangsstrom: 18,2 A
- Maximaler AC-Ausgangsstrom: 20,1 A
- Netzanschluss: Dreiphasig, 3L/N/PE
- AC-Nennspannung: 220/380 V, 230/400 V oder 240/415 V
- Netzfrequenz: 50/60 Hz
- Leistungsfaktor: 0,8 voreilend bis 0,8 nacheilend
- Gesamtklirrfaktor (THDi): unter 3 %
- Maximale PV-Generatorleistung: 24.000 W
- Anzahl unabhängiger MPP-Tracker: 2
- Anzahl PV-Stringeingänge: Bis zu 3, abhängig von der Eingangsbelegung
- Maximale DC-Eingangsspannung: 1.100 V
- DC-Nenneingangsspannung: 600 V
- PV-Startspannung: 180 V
- MPP-Spannungsbereich: 160–1.000 V DC
- Maximaler PV-Eingangsstrom je MPP-Tracker: 16 A / 32 A
- Maximaler PV-Kurzschlussstrom je MPP-Tracker: 22 A / 44 A
- Maximaler Wechselrichterwirkungsgrad: 98,7 %
- Europäischer Wirkungsgrad: 98,2 %
- Kompatibler Battery Controller: SigenStor BC
- Kompatible Batteriemodule: SigenStor BAT-Serie gemäß Herstellerfreigabe
- Maximale Anzahl Batteriemodule pro Controller: 6
- Batteriespannungsbereich des Systems: 600–900 V DC
- Kurzzeitige Spitzenleistung: bis zu 18.000 W für 10 Sekunden, abhängig von der Systemkonfiguration
- DC-Verpolungsschutz: Integriert
- Isolationsüberwachung: Integriert
- Fehlerstromüberwachung: Integriert
- Lichtbogenerkennung: AFCI
- AC-Überstrom-, Überspannungs- und Kurzschlussschutz: Integriert
- AC-Überspannungsschutz: Typ II
- DC-Überspannungsschutz: Typ II
- Inselnetzerkennung: Integriert
- Kommunikation: WLAN, Fast Ethernet und RS485
- Optionale Mobilfunkkommunikation: Über kompatibles Sigen CommMod
- Kühlung: Natürliche Konvektion
- Schutzart: IP66
- Abmessungen (B × H × T): 475 × 568 × 99 mm
- Gewicht: unter 17 kg
- Betriebstemperaturbereich: -30 bis +60 °C
- Maximale Betriebshöhe: 4.000 m
- Geräuschemission: maximal 29 dB gemäß Herstellerdatenblatt
- Nachtverbrauch: maximal 5 W
- Montage Wechselrichter: Wandmontage
- Monitoring: mySigen App
8,76 kWh Batteriespeicher für die Eigenversorgung
Das Sigenergy SigenStor BAT 10.0 Batteriemodul speichert überschüssigen Solarstrom und stellt diesen bei Bedarf wieder zur Verfügung. Die nutzbare Speicherkapazität beträgt 8,76 kWh bei einer Batterie-Nennenergie von 9,04 kWh.
Die gespeicherte Energie kann beispielsweise während der Abend- und Nachtstunden oder bei geringer Photovoltaikerzeugung genutzt werden. Dadurch lässt sich die zeitliche Differenz zwischen der Stromerzeugung und dem tatsächlichen Energiebedarf teilweise ausgleichen.
Die DC-gekoppelte Speicherarchitektur ermöglicht die Speicherung von Solarenergie ohne vorherige Umwandlung des zu speichernden Gleichstroms in Wechselstrom. Dies reduziert zusätzliche Umwandlungsschritte beim Laden des Batteriespeichers.
SigenStor BAT 10.0 mit Lithium-Eisenphosphat-Technologie
Das enthaltene SigenStor BAT 10.0 Batteriemodul nutzt Lithium-Eisenphosphat-Zellen mit einer Zellkapazität von 314 Ah. Die Batterietechnologie zeichnet sich durch eine hohe thermische Stabilität aus und eignet sich für stationäre Energiespeichersysteme.
Das Batteriemodul unterstützt eine kontinuierliche Lade- und Entladeleistung von maximal 4,6 kW. Kurzzeitig sind unter den definierten Betriebsbedingungen bis zu 6,9 kW für zehn Sekunden möglich.
Der Batteriespeicher besitzt die Schutzart IP66 und wird passiv gekühlt. Er kann unter Einhaltung der zulässigen Umgebungsbedingungen in geeigneten Innen- und Außenbereichen installiert werden.
Modular erweiterbares SigenStor Speichersystem
Das SigenStor System ist modular aufgebaut und ermöglicht eine spätere Anpassung der Speicherkapazität. Die Verbindung zwischen dem Sigen Hybrid Inverter 12.0 TP2 und den Batteriemodulen erfolgt über den kompatiblen SigenStor Battery Controller.
Pro Battery Controller lassen sich bis zu sechs kompatible SigenStor Batteriemodule betreiben. Bei einer Erweiterung mit sechs BAT 10.0 Modulen ergibt sich rechnerisch eine nutzbare Gesamtspeicherkapazität von 52,56 kWh.
Die tatsächlich zulässige Modulanzahl und Speicherkapazität hängen von den aktuellen Kompatibilitätsvorgaben, den verwendeten Batteriemodulen und der jeweiligen Anlagenkonfiguration ab.
Bei Erweiterungen sind die vorgesehenen Montagekomponenten sowie die zulässigen elektrischen Betriebsbedingungen zu berücksichtigen.
Sigen Hybrid Inverter 12.0 TP2 mit zwei MPP-Trackern
Der Sigen Hybrid Inverter 12.0 TP2 ist ein dreiphasiger Hybridwechselrichter mit einer AC-Nennleistung von 12 kW. Er unterstützt eine maximale PV-Generatorleistung von 24 kW und verfügt über zwei unabhängige MPP-Tracker.
Die getrennte Regelung der PV-Eingänge ermöglicht die Anbindung unterschiedlich ausgerichteter Modulgruppen, beispielsweise bei verschiedenen Dachflächen oder abweichenden Einstrahlungsbedingungen.
Die beiden MPP-Tracker unterstützen unterschiedliche maximale Eingangsstromwerte von 16 A beziehungsweise 32 A. Die maximal zulässigen Kurzschlussströme betragen 22 A beziehungsweise 44 A. Diese Grenzwerte müssen bei der Anlagenplanung berücksichtigt werden.
Der maximale Wechselrichterwirkungsgrad beträgt 98,7 %, der europäische Wirkungsgrad 98,2 %. Die maximale AC-Scheinleistung liegt bei 13,2 kVA.
Kompakte TP2-Bauweise mit passiver Kühlung
Der Sigen Hybrid Inverter 12.0 TP2 zeichnet sich durch eine kompakte Gehäusekonstruktion mit einer Bautiefe von nur 99 mm aus. Die Abmessungen von 475 × 568 × 99 mm ermöglichen eine platzsparende Wandmontage.
Das Gerät verfügt über eine passive Konvektionskühlung ohne aktiven Gerätelüfter. Die Geräuschemission beträgt laut Hersteller maximal 29 dB.
Mit der Schutzart IP66 ist der Hybridwechselrichter für geeignete Innen- und Außeninstallationen vorgesehen. Der zulässige Betriebstemperaturbereich reicht von -30 bis +60 °C.
Intelligentes Energiemanagement mit mySigen
Das Sigenergy Speichersystem ermöglicht die bedarfsgerechte Nutzung selbst erzeugter Solarenergie. Überschüssiger Photovoltaikstrom kann gespeichert und bei entsprechendem Verbrauch wieder bereitgestellt werden.
Über die mySigen App lassen sich bei entsprechender Systemkonfiguration relevante Informationen zur Photovoltaikerzeugung, zum Ladezustand des Batteriespeichers und zum Energieverbrauch einsehen.
Ein kompatibler dreiphasiger Sigen Sensor unterstützt die Erfassung relevanter Energieflüsse. Die gewonnenen Messwerte können zur Steuerung der Batteriespeicherung und zur Eigenverbrauchsoptimierung genutzt werden.
Der Wechselrichter verfügt über WLAN, Fast Ethernet und RS485. Eine Mobilfunkanbindung ist mit einem kompatiblen Sigen CommMod möglich.
Ersatzstromversorgung mit Sigen Energy Gateway
Der Sigen Hybrid Inverter 12.0 TP2 unterstützt in Verbindung mit dem SigenStor Batteriespeicher eine dreiphasige Ersatzstromversorgung bei entsprechender Systemkonfiguration.
Für die automatische Netztrennung und Umschaltung wird ein kompatibles Sigen Energy Gateway benötigt. Die erforderliche elektrische Verschaltung und die versorgten Stromkreise müssen entsprechend den Herstellervorgaben ausgelegt werden.
Die kurzzeitige Spitzenleistung des Wechselrichters beträgt unter den vorgesehenen Bedingungen bis zu 18 kW für zehn Sekunden. Dieser Wert ist nicht mit der tatsächlich verfügbaren Batterieleistung gleichzusetzen.
Mit dem enthaltenen SigenStor BAT 10.0 Modul beträgt die maximale kontinuierliche Batterielade- und Entladeleistung 4,6 kW. Die verfügbare Ersatzstromleistung hängt zusätzlich vom Ladezustand, der PV-Erzeugung und den Leistungsgrenzen sämtlicher Systemkomponenten ab.
Integrierte Schutzfunktionen
Der Sigen Hybrid Inverter 12.0 TP2 verfügt über verschiedene elektrische Schutzfunktionen. Dazu gehören eine AFCI-Lichtbogenerkennung, eine Isolationsüberwachung, eine Fehlerstromüberwachung und ein DC-Verpolungsschutz.
Zusätzlich sind Überspannungsschutzfunktionen des Typs II auf der AC- und DC-Seite integriert. Schutzfunktionen gegen AC-Überstrom, Überspannung und Kurzschluss sowie eine Inselnetzerkennung ergänzen die elektrische Sicherheitsausstattung.
Die vollständige Schutz- und Anschlusskonzeption der Photovoltaikanlage muss entsprechend den geltenden elektrotechnischen Anforderungen geplant werden.
Häufig gestellte Fragen (FAQ)
Wie hoch ist die nutzbare Speicherkapazität des Sigenergy SigenStor 10.0 Sets?
Das Set verfügt über ein SigenStor BAT 10.0 Batteriemodul mit 8,76 kWh nutzbarer Speicherkapazität. Die Batterie-Nennenergie beträgt 9,04 kWh. Die gespeicherte Energie kann zur zeitversetzten Versorgung angeschlossener Verbraucher eingesetzt werden.
Welche Leistung bietet der Sigen Hybrid Inverter 12.0 TP2?
Der dreiphasige Hybridwechselrichter besitzt eine AC-Nennleistung von 12 kW und eine maximale AC-Scheinleistung von 13,2 kVA. Er unterstützt eine maximale PV-Generatorleistung von 24 kW und erreicht einen maximalen Wirkungsgrad von 98,7 %.
Wie viele MPP-Tracker besitzt der Sigen Hybrid Inverter 12.0 TP2?
Der Wechselrichter verfügt über zwei unabhängige MPP-Tracker. Die maximalen PV-Eingangsströme betragen 16 A und 32 A. Dadurch können geeignete Modulgruppen mit unterschiedlichen elektrischen Eigenschaften eingebunden werden.
Kann das SigenStor 10.0 Speichersystem erweitert werden?
Ja, das Speichersystem ist modular erweiterbar. Über einen kompatiblen SigenStor Battery Controller können bis zu sechs geeignete Batteriemodule betrieben werden. Mit sechs BAT 10.0 Modulen ergibt sich rechnerisch eine nutzbare Speicherkapazität von 52,56 kWh. Voraussetzung ist eine entsprechende Herstellerfreigabe der Systemkonfiguration.
Welche Aufgabe übernimmt der SigenStor Battery Controller?
Der SigenStor Battery Controller verbindet die kompatiblen Batteriemodule mit dem Sigen Hybrid Inverter TP2. Er ermöglicht die vorgesehene elektrische Einbindung und Kommunikation innerhalb des modularen Speichersystems.
Wie hoch ist die Lade- und Entladeleistung des enthaltenen Batteriespeichers?
Das SigenStor BAT 10.0 Batteriemodul unterstützt eine maximale kontinuierliche Lade- und Entladeleistung von 4,6 kW. Kurzzeitig sind unter definierten Bedingungen bis zu 6,9 kW für zehn Sekunden möglich. Die tatsächlich verfügbare Leistung hängt unter anderem vom Ladezustand und der Batterietemperatur ab.
Ist mit dem SigenStor 10.0 Set eine Ersatzstromversorgung möglich?
Ja, bei geeigneter Systemkonfiguration unterstützt der Sigen Hybrid Inverter 12.0 TP2 mit kompatiblem Batteriespeicher eine dreiphasige Ersatzstromversorgung. Für die automatische Umschaltung wird ein geeignetes Sigen Energy Gateway benötigt. Die verfügbare Leistung hängt von der Batteriekonfiguration und den Betriebsbedingungen ab.
Welche Batterietechnologie verwendet das SigenStor BAT 10.0 Modul?
Das Batteriemodul verwendet Lithium-Eisenphosphat-Technologie (LiFePO4). Die Zellkapazität beträgt 314 Ah. Die Batterie ist für stationäre Hochvolt-Speichersysteme ausgelegt.
Kann das SigenStor Speichersystem im Außenbereich installiert werden?
Der Sigen Hybrid Inverter 12.0 TP2 und das SigenStor BAT 10.0 Batteriemodul verfügen über die Schutzart IP66. Eine Installation in geeigneten Außenbereichen ist unter Einhaltung der zulässigen Umgebungsbedingungen und Montagevorgaben möglich.
Was unterscheidet den Sigen Hybrid TP2 vom Sigen Energy Controller TP?
Der Sigen Hybrid Inverter 12.0 TP2 besitzt zwei MPP-Tracker, ein besonders flaches Gehäuse mit 99 mm Bautiefe und eine passive Konvektionskühlung. Die Sigen Energy Controller TP-Serie verwendet je nach Leistungsvariante eine andere PV-Eingangsarchitektur und Gehäusekonstruktion. Beim TP2 erfolgt die Einbindung der SigenStor Batteriemodule über einen separaten SigenStor Battery Controller.
