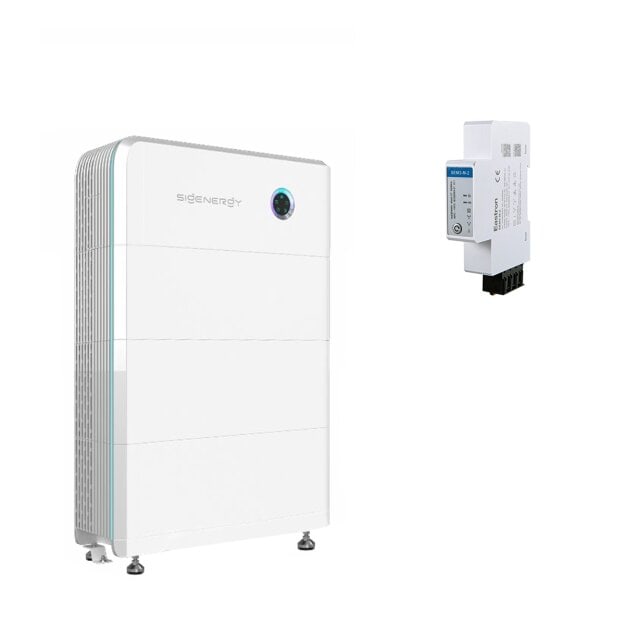

Sigenergy SigenStor 30.0 Set mit 26,28 kWh Batteriespeicher und Energy Controller 20.0 TP, 20 kW
Das Sigenergy SigenStor 30.0 Set mit Energy Controller 20.0 TP kombiniert einen modularen Hochvolt-Batteriespeicher mit einem dreiphasigen Hybridwechselrichter. Das DC-gekoppelte Speichersystem ermöglicht die Speicherung überschüssiger Photovoltaikenergie und deren zeitversetzte Nutzung. Dadurch lässt sich der Eigenverbrauch selbst erzeugten Solarstroms erhöhen und der Bezug von Netzstrom reduzieren.
Das System besteht aus drei SigenStor BAT 10.0 Batteriemodulen mit insgesamt 26,28 kWh nutzbarer Speicherkapazität und dem Sigen Energy Controller 20.0 TP mit 20 kW AC-Nennleistung. Vier unabhängige MPP-Tracker unterstützen die Anbindung unterschiedlicher PV-Modulgruppen. Die modulare SigenStor Architektur ermöglicht eine spätere Anpassung der Speicherkapazität an den Energiebedarf.
Produktvorteile im Überblick
-
26,28 kWh nutzbare Speicherkapazität durch drei SigenStor BAT 10.0 Batteriemodule
-
27,12 kWh Batterie-Nennenergie durch drei Module mit jeweils 9,04 kWh
-
20 kW dreiphasiger Hybridwechselrichter Sigen Energy Controller 20.0 TP
-
DC-gekoppeltes Hochvolt-Speichersystem zur Speicherung überschüssiger Photovoltaikenergie
-
Vier unabhängige MPP-Tracker für unterschiedlich ausgerichtete PV-Modulgruppen
-
Bis zu 32 kW PV-Anschlussleistung bei entsprechender Anlagenplanung
-
Lithium-Eisenphosphat-Technologie (LFP) mit hoher thermischer Stabilität
-
13,8 kW kontinuierliche Batterielade- und Entladeleistung durch die drei enthaltenen Batteriemodule
-
Modular erweiterbar auf bis zu sechs kompatible Batteriemodule pro Controller
-
Maximaler Wechselrichterwirkungsgrad von 98,3 % und europäischer Wirkungsgrad von 97,9 %
-
Integrierte Batterieheizung zur Unterstützung des Betriebs bei niedrigen Temperaturen
-
Integrierte AFCI-Lichtbogenerkennung sowie AC- und DC-Überspannungsschutz Typ II
-
Dreiphasige Ersatzstromoption mit einem kompatiblen Sigen Energy Gateway
-
Schutzart IP66 für den Energy Controller und die Batteriemodule
-
mySigen App zur Überwachung und Steuerung des Energiesystems
Technische Daten – SigenStor Batteriespeicher
- Hersteller: Sigenergy
- Produktserie: SigenStor
- Batteriemodell: SigenStor BAT 10.0
- Speichertyp: Hochvolt-Batteriespeicher
- Anzahl Batteriemodule: 3
- Batterie-Nennenergie je Modul: 9,04 kWh
- Nutzbare Speicherkapazität je Modul: 8,76 kWh
- Gesamte Batterie-Nennenergie: 27,12 kWh
- Nutzbare Gesamtspeicherkapazität: 26,28 kWh
- Batterietechnologie: Lithium-Eisenphosphat (LiFePO4)
- Zellkapazität: 314 Ah
- Entladetiefe: 100 % gemäß Herstellerangabe
- Maximale kontinuierliche Lade- und Entladeleistung je Modul: 4.600 W
- Maximale kontinuierliche Lade- und Entladeleistung der enthaltenen Module: 13.800 W
- Spitzenlade- und Spitzenentladeleistung je Modul: 6.900 W für 10 Sekunden
- Maximale Anzahl kompatibler Batteriemodule je Controller: 6
- Integrierte Batterieheizung: Ja
- Kühlung: Natürliche Konvektion
- Schutzart: IP66
- Abmessungen je Batteriemodul (B × H × T): 767 × 270 × 265 mm
- Gewicht je Batteriemodul: 78 kg
- Betriebstemperaturbereich: -20 bis +55 °C
- Maximale Betriebshöhe: 4.000 m
- Montage: Bodenaufstellung mit geeignetem Installations-Kit
Technische Daten – Sigen Energy Controller 20.0 TP
- Hersteller: Sigenergy
- Modell: Sigen Energy Controller 20.0 TP
- Wechselrichtertyp: Dreiphasiger Hybridwechselrichter
- AC-Nennleistung: 20.000 W
- Maximale AC-Scheinleistung: 22.000 VA
- AC-Nennausgangsstrom: 30,4 A
- Maximaler AC-Ausgangsstrom: 33,4 A
- Netzanschluss: Dreiphasig, 380/400 V
- Netzfrequenz: 50/60 Hz
- Maximale PV-Anschlussleistung: 32.000 W
- Anzahl unabhängiger MPP-Tracker: 4
- Anzahl PV-Stringeingänge: 4
- Maximale DC-Eingangsspannung: 1.100 V
- DC-Nenneingangsspannung: 600 V
- PV-Startspannung: 180 V
- MPP-Spannungsbereich: 160–1.000 V DC
- Maximaler PV-Eingangsstrom je MPP-Tracker: 16 A
- Maximaler PV-Kurzschlussstrom je MPP-Tracker: 20 A
- Maximaler Wechselrichterwirkungsgrad: 98,3 %
- Europäischer Wirkungsgrad: 97,9 %
- Kompatible Batteriemodule: SigenStor BAT-Serie gemäß Herstellerfreigabe
- Maximale Anzahl Batteriemodule pro Controller: 6
- Backup-Anschluss: Integriert
- Automatische Ersatzstromumschaltung: Mit kompatiblem Sigen Energy Gateway
- DC-Lasttrennschalter: Integriert
- AC-Überspannungsschutz: Typ II
- DC-Überspannungsschutz: Typ II
- Lichtbogenerkennung: AFCI
- DC-Verpolungsschutz: Integriert
- Isolationsüberwachung: Integriert
- Fehlerstromüberwachung: Integriert
- Inselnetzerkennung: Integriert
- Kommunikation: WLAN, Ethernet und RS485
- Optionale Mobilfunkkommunikation: Über kompatibles Sigen CommMod
- Digitale Eingänge: 5
- Kühlung: Aktive Luftkühlung
- Schutzart: IP66
- Abmessungen (B × H × T): 700 × 300 × 260 mm
- Gewicht: 36 kg
- Betriebstemperaturbereich: -30 bis +60 °C
- Monitoring: mySigen App
26,28 kWh nutzbarer Batteriespeicher für die Eigenversorgung
Der Sigenergy SigenStor Batteriespeicher ermöglicht die zeitversetzte Nutzung selbst erzeugter Photovoltaikenergie. Die drei enthaltenen SigenStor BAT 10.0 Batteriemodule stellen jeweils 8,76 kWh nutzbare Energie bereit. Gemeinsam ergibt sich eine nutzbare Gesamtspeicherkapazität von 26,28 kWh bei einer Nennenergie von 27,12 kWh.
Überschüssiger Solarstrom kann gespeichert und beispielsweise während der Abend- und Nachtstunden, bei geringer Photovoltaikerzeugung oder in Zeiten erhöhten Stromverbrauchs genutzt werden. Damit eignet sich die Systemkonfiguration für entsprechend ausgelegte PV-Anlagen mit einem höheren Speicherbedarf.
Die DC-gekoppelte Architektur ermöglicht die Speicherung des erzeugten Solarstroms ohne vorherige Umwandlung in Wechselstrom. Dadurch können zusätzliche Energieumwandlungen beim Laden reduziert werden.
Modular erweiterbares SigenStor All-in-One-System
Das SigenStor Speichersystem verbindet den Energy Controller mit kompatiblen Hochvolt-Batteriemodulen zu einer modular aufgebauten Einheit. Die einzelnen Komponenten sind aufeinander abgestimmt und ermöglichen eine kompakte Anordnung.
Das vorliegende Set umfasst drei Batteriemodule. Pro kompatiblem Controller können insgesamt bis zu sechs Batteriemodule eingesetzt werden. Dadurch lässt sich die vorhandene Speicherkapazität bei steigendem Energiebedarf erweitern.
Bei Verwendung von sechs BAT 10.0 Modulen mit jeweils 8,76 kWh nutzbarer Kapazität ergibt sich rechnerisch eine nutzbare Gesamtkapazität von 52,56 kWh. Die tatsächlich zulässige Erweiterung richtet sich nach der verwendeten Batteriegeneration, den aktuellen Herstellerfreigaben und der vorgesehenen Systemkonfiguration.
SigenStor BAT 10.0 mit Lithium-Eisenphosphat-Technologie
Die enthaltenen SigenStor BAT 10.0 Batteriemodule verwenden Lithium-Eisenphosphat-Zellen mit einer Zellkapazität von 314 Ah. Diese Batterietechnologie bietet eine hohe thermische Stabilität und eignet sich für stationäre Energiespeicheranwendungen.
Jedes Batteriemodul verfügt über eine kontinuierliche Lade- und Entladeleistung von maximal 4,6 kW. Bei den drei enthaltenen Modulen ergibt sich eine maximale kontinuierliche Batterieleistung von 13,8 kW. Die tatsächlich verfügbare Leistung kann durch den Ladezustand, die Temperatur und weitere Betriebsbedingungen begrenzt werden.
Eine integrierte Batterieheizung unterstützt den Betrieb bei niedrigen Temperaturen. Die Batteriemodule verfügen über die Schutzart IP66 und sind unter Einhaltung der zulässigen Installations- und Umgebungsbedingungen für geeignete Innen- und Außenbereiche vorgesehen.
Sigen Energy Controller 20.0 TP mit vier MPP-Trackern
Der Sigen Energy Controller 20.0 TP ist ein dreiphasiger Hybridwechselrichter mit einer AC-Nennleistung von 20 kW. Er unterstützt eine maximale PV-Anschlussleistung von 32 kW und verfügt über vier unabhängige MPP-Tracker.
Die getrennte Regelung der PV-Eingänge ermöglicht die Anbindung unterschiedlicher Modulgruppen, beispielsweise bei verschiedenen Dachausrichtungen oder abweichenden Einstrahlungsbedingungen. Jeder MPP-Tracker unterstützt maximal 16 A Eingangsstrom und 20 A Kurzschlussstrom.
Der maximale Wirkungsgrad des Hybridwechselrichters beträgt 98,3 %, der europäische Wirkungsgrad 97,9 %. Die maximale AC-Scheinleistung liegt bei 22 kVA. Die tatsächliche AC-Ausgangsleistung sowie die mögliche Batterielade- und Entladeleistung hängen von der Systemkonfiguration und den Betriebsbedingungen ab.
Intelligentes Energiemanagement und Verbrauchserfassung
Das Sigenergy SigenStor System unterstützt die bedarfsgerechte Steuerung von Photovoltaikerzeugung, Batteriespeicherung und Energieverbrauch. Überschüssiger Solarstrom kann im Batteriespeicher zwischengespeichert und bei entsprechendem Energiebedarf wieder bereitgestellt werden.
In Verbindung mit einem kompatiblen Sigen Sensor lassen sich relevante Energieflüsse erfassen. Die Messwerte unterstützen die Eigenverbrauchsoptimierung und die abgestimmte Lade- und Entladeregelung des Batteriespeichers.
Über die mySigen App können bei entsprechender Einrichtung relevante Informationen zur Energieerzeugung, zum Ladezustand der Batterien und zum Stromverbrauch eingesehen werden. Die Plattform unterstützt außerdem intelligente Energiemanagementfunktionen, die beispielsweise geeignete dynamische Stromtarife berücksichtigen können.
Dreiphasige Ersatzstromversorgung mit Sigen Energy Gateway
Der Sigen Energy Controller 20.0 TP verfügt über einen integrierten Backup-Anschluss und unterstützt eine dreiphasige Ersatzstromversorgung. Für die automatische Netztrennung und Umschaltung wird ein geeignetes Sigen Energy Gateway benötigt.
Bei fachgerechter Systemauslegung und mit den erforderlichen Zusatzkomponenten können entsprechend eingebundene Verbraucher auch während eines Ausfalls des öffentlichen Stromnetzes versorgt werden.
Die tatsächlich verfügbare Ersatzstromleistung hängt von der angeschlossenen Batteriekonfiguration, dem Ladezustand, den Leistungsgrenzen der Batteriemodule sowie der verfügbaren Photovoltaikerzeugung ab. Die 20 kW Nennleistung des Wechselrichters sind daher nicht mit der dauerhaft verfügbaren Batterieleistung von maximal 13,8 kW gleichzusetzen.
Integrierte Schutzfunktionen und IP66-Gehäuse
Der Sigen Energy Controller verfügt über umfangreiche elektrische Schutzfunktionen. Dazu gehören eine AFCI-Lichtbogenerkennung, eine Isolations- und Fehlerstromüberwachung sowie Schutzfunktionen gegen DC-Verpolung und unbeabsichtigten Inselnetzbetrieb.
Auf der AC- und DC-Seite sind Überspannungsableiter des Typs II integriert. Die Batteriemodule verfügen über ein thermisches Batteriemanagement und eine integrierte Heizfunktion.
Der Energy Controller und die Batteriemodule besitzen die Schutzart IP66. Die Installation in geeigneten Innen- und Außenbereichen ist unter Berücksichtigung der vorgesehenen Umgebungsbedingungen und Montagevorgaben möglich.
Häufig gestellte Fragen (FAQ)
Wie hoch ist die nutzbare Speicherkapazität des Sigenergy SigenStor 30.0 Sets?
Das Set besteht aus drei SigenStor BAT 10.0 Batteriemodulen mit jeweils 8,76 kWh nutzbarer Energie. Daraus ergibt sich eine nutzbare Gesamtspeicherkapazität von 26,28 kWh. Die gesamte Batterie-Nennenergie beträgt 27,12 kWh.
Welche Leistung bietet der Sigen Energy Controller 20.0 TP?
Der dreiphasige Hybridwechselrichter besitzt eine AC-Nennleistung von 20 kW und eine maximale AC-Scheinleistung von 22 kVA. Er unterstützt eine maximale PV-Anschlussleistung von 32 kW und erreicht einen maximalen Wirkungsgrad von 98,3 %.
Wie viele MPP-Tracker besitzt der Sigen Energy Controller 20.0 TP?
Der Hybridwechselrichter verfügt über vier unabhängige MPP-Tracker mit jeweils einem PV-Stringeingang. Pro Tracker sind maximal 16 A Eingangsstrom und 20 A Kurzschlussstrom vorgesehen.
Kann das Sigenergy SigenStor 30.0 Speichersystem erweitert werden?
Ja, das SigenStor System ist modular erweiterbar. Der enthaltene Controller unterstützt bis zu sechs kompatible Batteriemodule. Bei Verwendung von sechs BAT 10.0 Modulen ergibt sich rechnerisch eine nutzbare Gesamtkapazität von 52,56 kWh. Maßgeblich sind die aktuellen Kompatibilitäts- und Installationsvorgaben des Herstellers.
Welche Lade- und Entladeleistung bieten die drei BAT 10.0 Batteriemodule?
Jedes SigenStor BAT 10.0 Modul unterstützt eine maximale kontinuierliche Lade- und Entladeleistung von 4,6 kW. Die drei enthaltenen Module erreichen zusammen maximal 13,8 kW. Die tatsächlich verfügbare Leistung hängt vom Ladezustand, der Temperatur und den Betriebsbedingungen ab.
Ist mit dem SigenStor 30.0 Set eine Ersatzstromversorgung möglich?
Ja, der Sigen Energy Controller 20.0 TP unterstützt eine dreiphasige Ersatzstromversorgung. Für die automatische Umschaltung auf den Ersatzstrombetrieb ist ein kompatibles Sigen Energy Gateway erforderlich. Die verfügbare Ersatzstromleistung hängt von der Batterie- und Anlagenkonfiguration ab.
Welche Batterietechnologie wird im Sigenergy SigenStor 30.0 verwendet?
Die SigenStor BAT 10.0 Batteriemodule verwenden Lithium-Eisenphosphat-Technologie (LiFePO4). Sie verfügen über eine integrierte Batterieheizung und sind für den Betrieb in stationären Hochvolt-Speichersystemen vorgesehen.
Ist das Sigenergy SigenStor System für die Außeninstallation geeignet?
Der Energy Controller und die Batteriemodule besitzen die Schutzart IP66 und können unter Einhaltung der zulässigen Umgebungs- und Installationsbedingungen in geeigneten Innen- und Außenbereichen installiert werden. Für die Aufstellung wird ein geeignetes Montagesystem benötigt.
Welche Aufgaben übernimmt ein Sigen Sensor TP-CT100?
Der Sigen Sensor TP-CT100 ermöglicht die dreiphasige Messung relevanter Energieflüsse. Die erfassten Werte können für die Eigenverbrauchsoptimierung und die bedarfsgerechte Steuerung des Batteriespeichers genutzt werden.
Wie lassen sich die Energieflüsse des SigenStor Speichersystems überwachen?
Über die mySigen App können bei entsprechender Systemkonfiguration Informationen zur Photovoltaikerzeugung, zur Batteriespeicherung und zum Energieverbrauch eingesehen werden. Die Einbindung geeigneter Messkomponenten ermöglicht eine detailliertere Erfassung der Energieflüsse.
Installationshinweis: Die Montage, der elektrische Anschluss und die Inbetriebnahme des Hochvolt-Speichersystems müssen durch qualifiziertes elektrotechnisches Fachpersonal unter Einhaltung der geltenden Normen, Netzanschlussbedingungen und Herstellervorgaben erfolgen.
