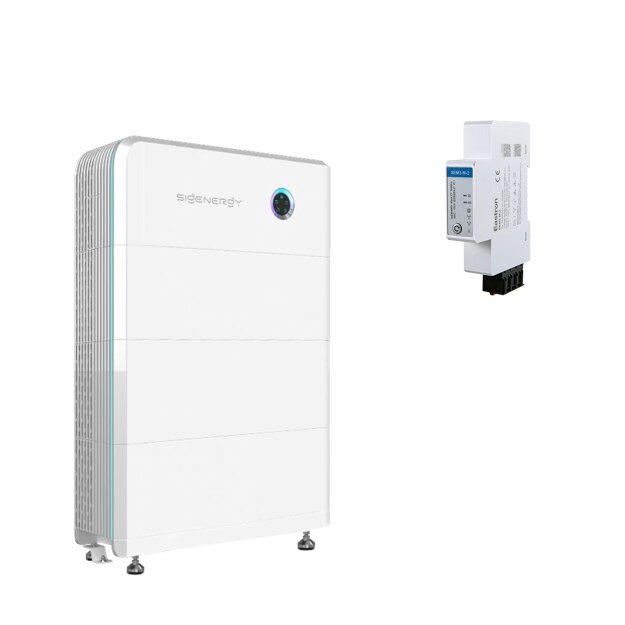

Sigenergy SigenStor 30.0 Set mit Energy Controller 17.0 TP, 26,28 kWh Batteriespeicher und 17 kW
Das Sigenergy SigenStor 30.0 Set mit Energy Controller 17.0 TP kombiniert einen modularen Hochvolt-Batteriespeicher mit einem dreiphasigen Hybridwechselrichter. Das DC-gekoppelte PV-Speichersystem ermöglicht die Speicherung überschüssiger Photovoltaikenergie und deren zeitversetzte Nutzung. Dadurch lässt sich der Eigenverbrauch selbst erzeugten Solarstroms erhöhen und der Bezug von Netzstrom reduzieren.
Das Speichersystem verbindet den Sigen Energy Controller 17.0 TP mit 17 kW AC-Nennleistung und drei SigenStor BAT 10.0 Batteriemodule mit insgesamt 26,28 kWh nutzbarer Speicherkapazität. Drei unabhängige MPP-Tracker ermöglichen die Anbindung unterschiedlich ausgerichteter Photovoltaik-Modulgruppen. Die modulare SigenStor Architektur unterstützt die spätere Erweiterung der Batteriekapazität sowie eine bedarfsgerechte Speichersteuerung.
Produktvorteile im Überblick
-
26,28 kWh nutzbare Speicherkapazität durch drei SigenStor BAT 10.0 Batteriemodule mit jeweils 8,76 kWh
-
27,12 kWh Batterie-Nennenergie durch drei Module mit jeweils 9,04 kWh
-
17 kW dreiphasiger Hybridwechselrichter Sigen Energy Controller 17.0 TP
-
DC-gekoppeltes Hochvolt-Speichersystem zur zeitversetzten Nutzung selbst erzeugter Solarenergie
-
Drei unabhängige MPP-Tracker zur Anbindung verschiedener PV-Modulgruppen
-
Bis zu 27,2 kW PV-Anschlussleistung bei entsprechender Anlagenplanung
-
98,3 % maximaler Wechselrichterwirkungsgrad und 97,9 % europäischer Wirkungsgrad
-
Lithium-Eisenphosphat-Technologie (LFP) mit hoher thermischer Stabilität
-
13,8 kW kontinuierliche Batterielade- und Entladeleistung durch die drei enthaltenen Batteriemodule
-
Modular erweiterbarer Batteriespeicher auf bis zu sechs kompatible Batteriemodule pro Controller
-
Bis zu 52,56 kWh nutzbare Speicherkapazität mit sechs BAT-10.0-Modulen
-
Bis zu 25,5 kW kurzzeitige Backup-Spitzenleistung auf Wechselrichterebene bei geeigneter Systemkonfiguration
-
AC- und DC-Überspannungsschutz Typ II sowie weitere elektrische Schutzfunktionen
-
Dreiphasige Ersatzstromoption mit kompatiblem Sigen Energy Gateway
-
Schutzart IP66 für Energy Controller und Batteriemodule
-
mySigen App zur Überwachung und Steuerung des Energiesystems
Technische Daten – SigenStor BAT 10.0 Batteriespeicher
- Hersteller: Sigenergy
- Produktserie: SigenStor
- Batteriemodell: SigenStor BAT 10.0
- Speichertyp: Hochvolt-Batteriespeicher
- Anzahl Batteriemodule: 3
- Batterie-Nennenergie je Modul: 9,04 kWh
- Nutzbare Speicherkapazität je Modul: 8,76 kWh
- Gesamte Batterie-Nennenergie: 27,12 kWh
- Nutzbare Gesamtspeicherkapazität: 26,28 kWh
- Batterietechnologie: Lithium-Eisenphosphat (LiFePO4)
- Zellkapazität: 314 Ah
- Entladetiefe: 100 % gemäß Herstellerangabe
- Maximale kontinuierliche Ladeleistung je Modul: 4.600 W
- Maximale kontinuierliche Entladeleistung je Modul: 4.600 W
- Maximale kontinuierliche Lade- und Entladeleistung der drei Module: 13.800 W
- Spitzenlade- und Entladeleistung je Modul: 6.900 W für 10 Sekunden
- Maximale Anzahl kompatibler Batteriemodule pro Controller: 6
- Maximale nutzbare Speicherkapazität mit sechs BAT-10.0-Modulen: 52,56 kWh
- Kompatible Wechselrichterserie: Sigen Energy Controller TP
- Kühlung: Natürliche Konvektion
- Schutzart: IP66
- Abmessungen je Batteriemodul (B × H × T): 767 × 270 × 265 mm
- Gewicht je Batteriemodul: 78 kg
- Betriebstemperaturbereich: -20 bis +55 °C
- Maximale Betriebshöhe: 4.000 m
- Montage: Boden- oder Wandmontage mit geeignetem Montagesystem
Technische Daten – Sigen Energy Controller 17.0 TP
- Hersteller: Sigenergy
- Modell: Sigen Energy Controller 17.0 TP
- Wechselrichtertyp: Dreiphasiger Hybridwechselrichter
- AC-Nennleistung: 17.000 W
- Maximale AC-Scheinleistung: 18.700 VA
- AC-Nennausgangsstrom: 25,8 A
- Maximaler AC-Ausgangsstrom: 28,4 A
- Netzanschluss: Dreiphasig, 3L/N/PE
- AC-Nennspannung: 380/400 V
- Netzfrequenz: 50/60 Hz
- Leistungsfaktor: 0,8 voreilend bis 0,8 nacheilend
- Gesamtklirrfaktor (THDi): unter 2 %
- Maximale PV-Anschlussleistung: 27.200 W
- Anzahl unabhängiger MPP-Tracker: 3
- Anzahl PV-Stringeingänge: 3
- Maximale DC-Eingangsspannung: 1.100 V
- DC-Nenneingangsspannung: 600 V
- PV-Startspannung: 180 V
- MPP-Spannungsbereich: 160–1.000 V DC
- Maximaler PV-Eingangsstrom je MPP-Tracker: 16 A
- Maximaler PV-Kurzschlussstrom je MPP-Tracker: 20 A
- Maximaler Wechselrichterwirkungsgrad: 98,3 %
- Europäischer Wirkungsgrad: 97,9 %
- Kompatible Batteriemodule: SigenStor BAT-Serie gemäß Herstellerfreigabe
- Maximale Anzahl Batteriemodule pro Controller: 6
- Batteriespannungsbereich: 600–900 V DC
- Kurzzeitige Backup-Spitzenleistung auf Wechselrichterebene: 25.500 W für 10 Sekunden
- Automatische Ersatzstromumschaltung: Mit kompatiblem Sigen Energy Gateway
- DC-Verpolungsschutz: Integriert
- Isolationsüberwachung: Integriert
- Fehlerstromüberwachung: Integriert
- Lichtbogenerkennung (AFCI): Optional, abhängig von der Geräteausführung
- AC-Überstrom-, Überspannungs- und Kurzschlussschutz: Integriert
- AC-Überspannungsschutz: Typ II
- DC-Überspannungsschutz: Typ II
- Inselnetzerkennung: Integriert
- Kommunikation: WLAN, Fast Ethernet und RS485
- Optionale Mobilfunkkommunikation: Über kompatibles Sigen CommMod
- Kühlung: Intelligente aktive Luftkühlung
- Schutzart: IP66
- Abmessungen (B × H × T): 700 × 300 × 260 mm
- Gewicht: 36 kg
- Betriebstemperaturbereich: -30 bis +60 °C
- Maximale Betriebshöhe: 4.000 m
- Monitoring: mySigen App
26,28 kWh Batteriespeicher für einen höheren Energiebedarf
Das Sigenergy SigenStor 30.0 Speichersystem ermöglicht die zeitversetzte Nutzung selbst erzeugter Photovoltaikenergie. Die drei enthaltenen SigenStor BAT 10.0 Batteriemodule stellen jeweils 8,76 kWh nutzbare Energie bereit. Gemeinsam ergibt sich eine nutzbare Gesamtspeicherkapazität von 26,28 kWh bei einer Batterie-Nennenergie von 27,12 kWh.
Überschüssiger Solarstrom kann gespeichert und beispielsweise während der Abend- und Nachtstunden, bei geringer Photovoltaikerzeugung oder in Zeiten erhöhten Stromverbrauchs genutzt werden. Die Kombination eignet sich für entsprechend dimensionierte Photovoltaikanlagen mit einem höheren Bedarf an zeitversetzt verfügbarer Energie.
Die DC-gekoppelte Speicherarchitektur ermöglicht die Speicherung von Photovoltaikenergie auf der Gleichstromseite. Dadurch lassen sich zusätzliche Energieumwandlungen beim Laden des Batteriespeichers reduzieren.
SigenStor BAT 10.0 mit Lithium-Eisenphosphat-Technologie
Die drei SigenStor BAT 10.0 Batteriemodule verwenden Lithium-Eisenphosphat-Zellen mit einer Zellkapazität von 314 Ah. Die Batterietechnologie bietet eine hohe thermische Stabilität und eignet sich für stationäre Hochvolt-Speichersysteme.
Jedes Batteriemodul unterstützt eine maximale kontinuierliche Lade- und Entladeleistung von 4,6 kW. Bei drei Modulen ergibt sich eine maximale kontinuierliche Batterieleistung von 13,8 kW. Kurzzeitig sind unter definierten Bedingungen bis zu 6,9 kW pro Modul für zehn Sekunden möglich.
Die Batteriemodule werden durch natürliche Konvektion gekühlt und besitzen die Schutzart IP66. Eine Installation in geeigneten Innen- und Außenbereichen ist unter Berücksichtigung der zulässigen Umgebungsbedingungen und Montagevorgaben möglich.
Modular erweiterbares SigenStor Speichersystem
Die SigenStor Architektur kombiniert den Energy Controller mit kompatiblen Hochvolt-Batteriemodulen zu einer modular aufgebauten Speicherlösung. Die Komponenten sind aufeinander abgestimmt und ermöglichen eine kompakte Systemanordnung.
Das Set enthält drei BAT-10.0-Batteriemodule. Der Sigen Energy Controller unterstützt insgesamt bis zu sechs kompatible Batteriemodule. Damit lässt sich die vorhandene Speicherkapazität durch bis zu drei weitere geeignete Module erweitern.
Bei einer Konfiguration mit sechs BAT-10.0-Modulen ergibt sich eine nutzbare Gesamtspeicherkapazität von 52,56 kWh bei einer Nennenergie von 54,24 kWh. Die maximal mögliche kontinuierliche Lade- und Entladeleistung der sechs Module beträgt zusammen 27,6 kW, vorbehaltlich der Leistungsgrenzen des Controllers und der Systemkonfiguration.
Für eine Erweiterung sind die geltenden Herstellerfreigaben, die zulässigen Montageanordnungen und die erforderlichen Verbindungskomponenten zu berücksichtigen.
Sigen Energy Controller 17.0 TP mit drei MPP-Trackern
Der Sigen Energy Controller 17.0 TP ist ein dreiphasiger Hybridwechselrichter mit einer AC-Nennleistung von 17 kW. Er unterstützt eine maximale PV-Anschlussleistung von 27,2 kW und verfügt über drei unabhängige MPP-Tracker.
Durch die getrennte Leistungsregelung können unterschiedlich ausgerichtete Photovoltaik-Modulgruppen eingebunden werden. Dies ermöglicht eine flexible PV-Anlagenplanung, beispielsweise bei verschiedenen Dachausrichtungen oder abweichenden Einstrahlungsbedingungen.
Jeder MPP-Tracker unterstützt maximal 16 A Eingangsstrom und 20 A Kurzschlussstrom. Die maximale DC-Eingangsspannung beträgt 1.100 V, der MPP-Spannungsbereich liegt zwischen 160 und 1.000 V.
Der maximale Wechselrichterwirkungsgrad beträgt 98,3 %, der europäische Wirkungsgrad 97,9 %. Die maximale AC-Scheinleistung liegt bei 18,7 kVA. Die zulässigen elektrischen Grenzwerte müssen bei der Auslegung der Photovoltaikanlage berücksichtigt werden.
Intelligentes Energiemanagement mit mySigen
Das Sigenergy SigenStor System unterstützt die abgestimmte Steuerung von Photovoltaikerzeugung, Batteriespeicherung und Stromverbrauch. Erzeugter Solarstrom kann direkt genutzt, im Batteriespeicher zwischengespeichert oder entsprechend der Anlagenkonfiguration in das öffentliche Stromnetz eingespeist werden.
Über die mySigen App lassen sich bei entsprechender Einrichtung relevante Informationen zur Photovoltaikerzeugung, zum Ladezustand der Batteriemodule und zu den Energieflüssen einsehen.
Mit einem kompatiblen Sigen Sensor können zusätzlich Stromverbrauch, Netzbezug und Netzeinspeisung erfasst werden. Diese Messdaten unterstützen die Eigenverbrauchsoptimierung und die bedarfsgerechte Lade- und Entladeregelung des Speichersystems.
Der Energy Controller unterstützt WLAN, Fast Ethernet und RS485. Eine Mobilfunkanbindung kann über ein kompatibles Sigen CommMod ergänzt werden.
Dreiphasige Ersatzstromversorgung mit Sigen Energy Gateway
Der Sigen Energy Controller 17.0 TP unterstützt bei geeigneter Systemkonfiguration eine dreiphasige Ersatzstromversorgung. Für die automatische Netztrennung und Umschaltung wird ein kompatibles Sigen Energy Gateway benötigt.
Bei entsprechender Installation können dafür vorgesehene Verbraucher während eines Netzausfalls weiter mit Energie versorgt werden. Die vom Hersteller spezifizierte Umschaltung ohne lastseitige Unterbrechungszeit setzt die vorgesehenen System- und Betriebsbedingungen voraus.
Der Controller unterstützt kurzzeitig eine Backup-Spitzenleistung von bis zu 25,5 kW für zehn Sekunden. Dieser Wert beschreibt eine technische Leistungsgrenze des Wechselrichters und ist nicht mit der tatsächlich verfügbaren Batterieleistung gleichzusetzen.
Die drei enthaltenen BAT-10.0-Batteriemodule stellen zusammen maximal 13,8 kW kontinuierliche Entladeleistung bereit. Die tatsächlich verfügbare Ersatzstromleistung hängt zusätzlich vom Ladezustand, der verfügbaren PV-Erzeugung und den Betriebsbedingungen ab.
Elektrische Schutzfunktionen und IP66-Gehäuse
Der Sigen Energy Controller 17.0 TP verfügt über verschiedene integrierte elektrische Schutzfunktionen. Dazu gehören eine Isolationsüberwachung, eine Fehlerstromüberwachung und ein DC-Verpolungsschutz.
Auf der AC- und DC-Seite sind Überspannungsableiter des Typs II integriert. Weitere Schutzfunktionen gegen Überstrom, Überspannung, Kurzschluss und unbeabsichtigten Inselnetzbetrieb ergänzen die Ausstattung.
Eine AFCI-Lichtbogenerkennung ist je nach Geräteausführung und Herstellerfreigabe optional verfügbar.
Energy Controller und Batteriemodule besitzen die Schutzart IP66. Eine Installation in geeigneten Innen- und Außenbereichen ist unter Einhaltung der vorgesehenen Umgebungsbedingungen und Herstellervorgaben möglich.
Häufig gestellte Fragen (FAQ)
Wie hoch ist die nutzbare Speicherkapazität des Sigenergy SigenStor 30.0 Sets?
Das Speichersystem besteht aus drei SigenStor BAT 10.0 Batteriemodulen mit jeweils 8,76 kWh nutzbarer Speicherkapazität. Insgesamt ergibt sich eine nutzbare Kapazität von 26,28 kWh. Die gesamte Batterie-Nennenergie beträgt 27,12 kWh.
Welche Leistung bietet der Sigen Energy Controller 17.0 TP?
Der dreiphasige Hybridwechselrichter besitzt eine AC-Nennleistung von 17 kW und eine maximale AC-Scheinleistung von 18,7 kVA. Er unterstützt eine maximale PV-Anschlussleistung von 27,2 kW und erreicht einen maximalen Wirkungsgrad von 98,3 %.
Wie viele MPP-Tracker besitzt der Sigen Energy Controller 17.0 TP?
Der Hybridwechselrichter verfügt über drei unabhängige MPP-Tracker mit jeweils einem PV-Stringeingang. Pro Tracker sind maximal 16 A Eingangsstrom und 20 A Kurzschlussstrom vorgesehen.
Kann das Sigenergy SigenStor 30.0 Speichersystem erweitert werden?
Ja, das System ist modular erweiterbar. Der Energy Controller unterstützt bis zu sechs kompatible Batteriemodule. Bei einer Erweiterung auf sechs BAT-10.0-Module lässt sich eine nutzbare Gesamtspeicherkapazität von 52,56 kWh erreichen. Die geltenden Herstellerfreigaben sind zu berücksichtigen.
Welche Lade- und Entladeleistung bieten die drei Batteriemodule?
Jedes BAT-10.0-Batteriemodul unterstützt maximal 4,6 kW kontinuierliche Lade- und Entladeleistung. Die drei enthaltenen Module erreichen zusammen bis zu 13,8 kW. Die tatsächlich verfügbare Leistung hängt vom Ladezustand, der Temperatur und den Betriebsbedingungen ab.
Ist eine Ersatzstromversorgung mit dem SigenStor 30.0 Set möglich?
Ja, der Sigen Energy Controller 17.0 TP unterstützt bei geeigneter Anlagenkonfiguration eine dreiphasige Ersatzstromversorgung. Für die automatische Umschaltung wird ein kompatibles Sigen Energy Gateway benötigt. Die verfügbare Ersatzstromleistung hängt von der Batterie- und Anlagenkonfiguration ab.
Welche Batterietechnologie verwendet das SigenStor BAT 10.0 Modul?
Die Batteriemodule verwenden Lithium-Eisenphosphat-Technologie (LiFePO4) mit einer Zellkapazität von 314 Ah. Die Technologie zeichnet sich durch eine hohe thermische Stabilität aus und eignet sich für stationäre Hochvolt-Energiespeichersysteme.
Kann das Sigenergy SigenStor System im Außenbereich installiert werden?
Der Energy Controller und die Batteriemodule besitzen die Schutzart IP66. Eine Installation in geeigneten Außenbereichen ist unter Einhaltung der zulässigen Umgebungsbedingungen und Montagevorgaben möglich.
Welche Unterschiede bestehen zwischen dem Energy Controller 17.0 TP und dem 20.0 TP?
Der Energy Controller 17.0 TP besitzt 17 kW AC-Nennleistung, drei MPP-Tracker und unterstützt maximal 27,2 kW PV-Anschlussleistung. Der Energy Controller 20.0 TP bietet 20 kW AC-Nennleistung, vier MPP-Tracker und bis zu 32 kW PV-Anschlussleistung. Beide Modelle unterstützen kompatible SigenStor BAT-Batteriemodule.
Wie lassen sich die Energiedaten des SigenStor Speichersystems überwachen?
Über die mySigen App lassen sich Informationen zur Photovoltaikerzeugung und zum Batterie-Ladezustand einsehen. Mit einem kompatiblen Sigen Sensor können zusätzlich Verbrauchsdaten und weitere Energieflüsse erfasst werden. Die verfügbaren Funktionen hängen von der Systemkonfiguration ab.
