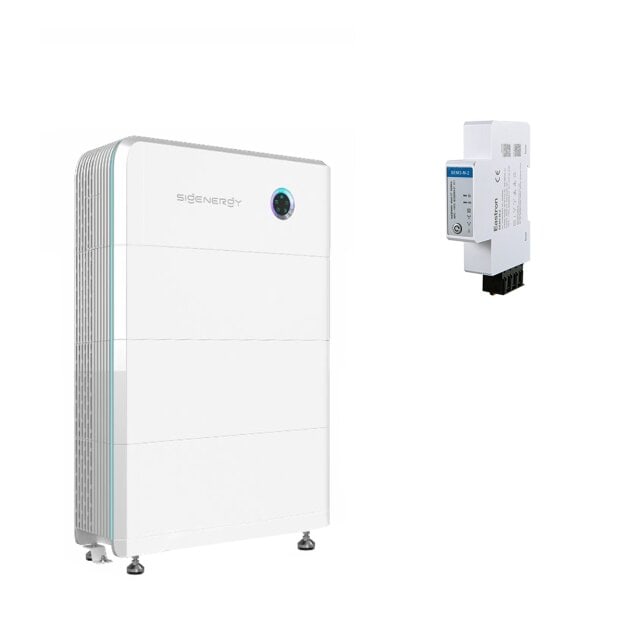

Sigenergy SigenStor 30.0 Set mit Energy Controller 25.0 TP, 26,28 kWh Batteriespeicher und 25 kW
Das Sigenergy SigenStor 30.0 Set mit Energy Controller 25.0 TP kombiniert einen modularen Hochvolt-Batteriespeicher mit einem leistungsstarken dreiphasigen Hybridwechselrichter. Das DC-gekoppelte PV-Speichersystem ermöglicht die Speicherung überschüssiger Photovoltaikenergie und deren zeitversetzte Nutzung. Damit lässt sich der Eigenverbrauch selbst erzeugten Solarstroms erhöhen und der Bezug von Netzstrom reduzieren.
Das Speichersystem verbindet den Sigen Energy Controller 25.0 TP mit 25 kW AC-Nennleistung und drei SigenStor BAT 10.0 Batteriemodule mit insgesamt 26,28 kWh nutzbarer Speicherkapazität. Vier unabhängige MPP-Tracker ermöglichen die Anbindung unterschiedlicher Photovoltaik-Modulgruppen. Die modulare Systemarchitektur bietet eine flexible Grundlage für entsprechend dimensionierte PV-Anlagen mit höherem Energiebedarf.
Produktvorteile im Überblick
-
26,28 kWh nutzbare Speicherkapazität durch drei SigenStor BAT 10.0 Batteriemodule mit jeweils 8,76 kWh
-
27,12 kWh Batterie-Nennenergie durch drei Module mit jeweils 9,04 kWh
-
25 kW dreiphasiger Hybridwechselrichter Sigen Energy Controller 25.0 TP
-
DC-gekoppeltes Hochvolt-Speichersystem zur zeitversetzten Nutzung selbst erzeugter Solarenergie
-
Vier unabhängige MPP-Tracker für die Einbindung unterschiedlicher PV-Modulgruppen
-
Bis zu 40 kW PV-Anschlussleistung bei entsprechender Anlagenplanung
-
98,3 % maximaler Wechselrichterwirkungsgrad und 98,0 % europäischer Wirkungsgrad
-
Lithium-Eisenphosphat-Technologie (LFP) mit hoher thermischer Stabilität
-
13,8 kW kontinuierliche Batterielade- und Entladeleistung durch die drei enthaltenen Module
-
Modular erweiterbarer Batteriespeicher mit bis zu sechs kompatiblen Batteriemodulen pro Controller
-
Bis zu 30 kW kurzzeitige Backup-Spitzenleistung auf Wechselrichterebene bei geeigneter Systemkonfiguration
-
AFCI-Lichtbogenerkennung und AC- sowie DC-Überspannungsschutz Typ II
-
Dreiphasige Ersatzstromoption mit kompatiblem Sigen Energy Gateway
-
Schutzart IP66 für Energy Controller und Batteriemodule
-
mySigen App zur Überwachung und Steuerung des Energiesystems
Technische Daten – SigenStor BAT 10.0 Batteriespeicher
- Hersteller: Sigenergy
- Produktserie: SigenStor
- Batteriemodell: SigenStor BAT 10.0
- Speichertyp: Hochvolt-Batteriespeicher
- Anzahl Batteriemodule: 3
- Batterie-Nennenergie je Modul: 9,04 kWh
- Nutzbare Speicherkapazität je Modul: 8,76 kWh
- Gesamte Batterie-Nennenergie: 27,12 kWh
- Nutzbare Gesamtspeicherkapazität: 26,28 kWh
- Batterietechnologie: Lithium-Eisenphosphat (LiFePO4)
- Zellkapazität: 314 Ah
- Entladetiefe: 100 % gemäß Herstellerangabe
- Maximale kontinuierliche Ladeleistung je Modul: 4.600 W
- Maximale kontinuierliche Entladeleistung je Modul: 4.600 W
- Maximale kontinuierliche Lade- und Entladeleistung der drei Module: 13.800 W
- Spitzenlade- und Entladeleistung je Modul: 6.900 W für 10 Sekunden
- Maximale Anzahl kompatibler Batteriemodule pro Controller: 6
- Maximale nutzbare Speicherkapazität mit sechs BAT-10.0-Modulen: 52,56 kWh
- Kompatible Wechselrichterserie: Sigen Energy Controller TP gemäß Herstellerfreigabe
- Kühlung: Natürliche Konvektion
- Schutzart: IP66
- Abmessungen je Batteriemodul (B × H × T): 767 × 270 × 265 mm
- Gewicht je Batteriemodul: 78 kg
- Betriebstemperaturbereich: -20 bis +55 °C
- Maximale Betriebshöhe: 4.000 m
- Montage: Boden- oder Wandmontage mit geeignetem Montagesystem
Technische Daten – Sigen Energy Controller 25.0 TP
- Hersteller: Sigenergy
- Modell: Sigen Energy Controller 25.0 TP
- Wechselrichtertyp: Dreiphasiger Hybridwechselrichter
- AC-Nennleistung: 25.000 W
- Maximale AC-Scheinleistung: 27.500 VA
- AC-Nennausgangsstrom: 38,0 A
- Maximaler AC-Ausgangsstrom: 41,8 A
- Netzanschluss: Dreiphasig, 3L/N/PE
- AC-Nennspannung: 380/400 V
- Netzfrequenz: 50/60 Hz
- Leistungsfaktor: 0,8 kapazitiv bis 0,8 induktiv
- Gesamtklirrfaktor (THDi): unter 2 %
- Maximale PV-Anschlussleistung: 40.000 W
- Anzahl unabhängiger MPP-Tracker: 4
- Anzahl PV-Stringeingänge: 4
- Maximale DC-Eingangsspannung: 1.100 V
- DC-Nenneingangsspannung: 600 V
- PV-Startspannung: 180 V
- MPP-Spannungsbereich: 160–1.000 V DC
- Maximaler PV-Eingangsstrom je MPP-Tracker: 16 A
- Maximaler PV-Kurzschlussstrom je MPP-Tracker: 20 A
- Maximaler PV-Eingangsstrom gesamt: 64 A
- Maximaler PV-Kurzschlussstrom gesamt: 80 A
- Maximaler Wechselrichterwirkungsgrad: 98,3 %
- Europäischer Wirkungsgrad: 98,0 %
- Kompatible Batteriemodule: SigenStor BAT-Serie gemäß Herstellerfreigabe
- Maximale Anzahl Batteriemodule pro Controller: 6
- Batteriespannungsbereich: 600–900 V DC
- Backup-Spitzenleistung auf Wechselrichterebene: bis zu 30.000 W für 10 Sekunden
- Ersatzstromumschaltung: Mit kompatiblem Sigen Energy Gateway
- DC-Lasttrennschalter: Integriert
- DC-Verpolungsschutz: Integriert
- Isolationsüberwachung: Integriert
- Fehlerstromüberwachung: Integriert
- Lichtbogenerkennung: AFCI gemäß Modellfreigabe
- AC-Überstrom-, Überspannungs- und Kurzschlussschutz: Integriert
- AC-Überspannungsschutz: Typ II
- DC-Überspannungsschutz: Typ II
- Inselnetzerkennung: Integriert
- Kommunikation: WLAN, Fast Ethernet und RS485
- Optionale Mobilfunkkommunikation: Über kompatibles Sigen CommMod
- Kühlung: Intelligente aktive Luftkühlung
- Schutzart: IP66
- Abmessungen (B × H × T): 700 × 300 × 260 mm
- Gewicht: 36 kg
- Betriebstemperaturbereich: -30 bis +60 °C
- Monitoring: mySigen App
26,28 kWh Batteriespeicher für einen höheren Energiebedarf
Das Sigenergy SigenStor 30.0 Speichersystem ermöglicht die zeitversetzte Nutzung selbst erzeugter Photovoltaikenergie. Die drei enthaltenen SigenStor BAT 10.0 Batteriemodule stellen jeweils 8,76 kWh nutzbare Energie bereit. Gemeinsam ergibt sich eine nutzbare Gesamtspeicherkapazität von 26,28 kWh bei einer Batterie-Nennenergie von 27,12 kWh.
Überschüssiger Solarstrom kann gespeichert und beispielsweise während der Abend- und Nachtstunden, bei geringer Photovoltaikerzeugung oder in Zeiten erhöhten Energieverbrauchs genutzt werden. Damit eignet sich die Systemkonfiguration für entsprechend dimensionierte PV-Anlagen in größeren Wohngebäuden sowie Anwendungen mit erhöhtem Strombedarf.
Die DC-gekoppelte Speicherarchitektur ermöglicht die Speicherung von Photovoltaikenergie auf der Gleichstromseite. Dadurch lassen sich zusätzliche Umwandlungsschritte beim Laden des Batteriespeichers reduzieren.
SigenStor BAT 10.0 mit Lithium-Eisenphosphat-Technologie
Die drei SigenStor BAT 10.0 Batteriemodule verwenden Lithium-Eisenphosphat-Zellen mit einer Zellkapazität von 314 Ah. Die LFP-Technologie zeichnet sich durch eine hohe thermische Stabilität aus und eignet sich für stationäre Hochvolt-Energiespeichersysteme.
Jedes Batteriemodul unterstützt eine maximale kontinuierliche Lade- und Entladeleistung von 4,6 kW. Bei drei Modulen ergibt sich eine maximale kontinuierliche Batterieleistung von 13,8 kW. Kurzzeitig sind unter definierten Bedingungen bis zu 6,9 kW pro Modul für zehn Sekunden möglich.
Die Batteriemodule werden durch natürliche Konvektion gekühlt und besitzen die Schutzart IP66. Die Installation in geeigneten Innen- und Außenbereichen ist unter Einhaltung der zulässigen Umgebungsbedingungen und Herstellervorgaben möglich.
Modular erweiterbares SigenStor All-in-One-System
Das SigenStor Speichersystem kombiniert den Energy Controller mit kompatiblen Hochvolt-Batteriemodulen zu einer modular aufgebauten Einheit. Die Komponenten sind aufeinander abgestimmt und ermöglichen eine kompakte Systemanordnung.
Das vorliegende Set umfasst drei Batteriemodule. Pro Sigen Energy Controller 25.0 TP können bis zu sechs kompatible SigenStor Batteriemodule eingesetzt werden. Die Speicherkapazität lässt sich damit durch zusätzliche Module bedarfsgerecht erweitern.
Mit sechs BAT-10.0-Modulen ergibt sich eine nutzbare Gesamtspeicherkapazität von 52,56 kWh bei einer Nennenergie von 54,24 kWh. Die maximal mögliche kontinuierliche Batterielade- und Entladeleistung der sechs Module beträgt zusammen 27,6 kW. Die tatsächlich nutzbare Leistung wird zusätzlich durch die Systemkonfiguration und die Leistungsgrenzen des Energy Controllers bestimmt.
Für die Erweiterung sind die vorgesehenen Montagekomponenten und die aktuellen Kompatibilitätsvorgaben des Herstellers zu berücksichtigen.
Sigen Energy Controller 25.0 TP mit vier MPP-Trackern
Der Sigen Energy Controller 25.0 TP ist ein dreiphasiger Hybridwechselrichter mit einer AC-Nennleistung von 25 kW. Er unterstützt eine maximale PV-Anschlussleistung von 40 kW und verfügt über vier unabhängige MPP-Tracker.
Die separate Leistungsregelung der PV-Eingänge ermöglicht die Anbindung unterschiedlich ausgerichteter Modulgruppen. Dies bietet Flexibilität bei Photovoltaikanlagen mit mehreren Dachflächen oder unterschiedlichen Einstrahlungsbedingungen.
Jeder MPP-Tracker unterstützt maximal 16 A Eingangsstrom und 20 A Kurzschlussstrom. Die maximale DC-Eingangsspannung beträgt 1.100 V, der MPP-Spannungsbereich reicht von 160 bis 1.000 V.
Der maximale Wechselrichterwirkungsgrad beträgt 98,3 %, der europäische Wirkungsgrad 98,0 %. Die maximale AC-Scheinleistung liegt bei 27,5 kVA. Die zulässigen elektrischen Grenzwerte müssen bei der Auslegung der Photovoltaikanlage berücksichtigt werden.
Intelligente Energieerfassung mit Sigen Sensor TP-CT100
Der im Set enthaltene Sigen Sensor TP-CT100 ermöglicht die dreiphasige Erfassung elektrischer Messwerte. Die Messdaten unterstützen die Überwachung von Stromverbrauch, Netzbezug und Netzeinspeisung sowie die bedarfsgerechte Steuerung des Batteriespeichers.
Durch die Einbindung des Sensors kann das Energiemanagement die Lade- und Entladevorgänge an die verfügbaren Stromüberschüsse und den aktuellen Verbrauch anpassen. Die korrekte Positionierung und Installation der Messkomponenten erfolgen entsprechend den Herstellervorgaben.
Energiemanagement und Überwachung mit mySigen
Das Sigenergy SigenStor System unterstützt die abgestimmte Steuerung von Photovoltaikerzeugung, Batteriespeicherung und Energieverbrauch. Erzeugter Solarstrom kann direkt verbraucht, gespeichert oder entsprechend der Anlagenkonfiguration in das öffentliche Stromnetz eingespeist werden.
Über die mySigen App lassen sich bei entsprechender Einrichtung relevante Betriebs- und Energiedaten einsehen. Dazu gehören beispielsweise die aktuelle Photovoltaikerzeugung, der Batterieladezustand und die Energieflüsse.
Die Plattform unterstützt intelligente Energiemanagementfunktionen und kann bei geeigneter Systemkonfiguration zusätzliche Informationen wie dynamische Stromtarife für die Speichersteuerung berücksichtigen.
Der Energy Controller verfügt über WLAN, Fast Ethernet und RS485. Eine Mobilfunkanbindung lässt sich mit kompatiblem Kommunikationszubehör ergänzen.
Dreiphasige Ersatzstromversorgung mit Sigen Energy Gateway
Der Sigen Energy Controller 25.0 TP unterstützt bei geeigneter Systemkonfiguration eine dreiphasige Ersatzstromversorgung. Für die automatische Netztrennung und Umschaltung ist ein kompatibles Sigen Energy Gateway erforderlich.
Bei entsprechender Anlagenkonfiguration lassen sich dafür vorgesehene Verbraucher während eines Ausfalls des öffentlichen Stromnetzes versorgen. Die Umschaltfunktion muss gemäß den technischen Anforderungen des Gesamtsystems installiert und eingerichtet werden.
Der Wechselrichter unterstützt im Ersatzstrombetrieb kurzzeitig eine Spitzenleistung von bis zu 30 kW für zehn Sekunden. Dieser Wert beschreibt die Leistungsgrenze des Controllers und ist nicht mit der tatsächlich verfügbaren Batterieleistung gleichzusetzen.
Die drei enthaltenen BAT-10.0-Batteriemodule stellen zusammen maximal 13,8 kW kontinuierliche Entladeleistung bereit. Die tatsächlich verfügbare Ersatzstromleistung hängt zusätzlich vom Ladezustand der Batterie, der verfügbaren Photovoltaikleistung und den Betriebsbedingungen ab.
Elektrische Schutzfunktionen und IP66-Gehäuse
Der Sigen Energy Controller 25.0 TP besitzt verschiedene integrierte Schutz- und Überwachungsfunktionen. Dazu gehören eine AFCI-Lichtbogenerkennung, eine Isolationsüberwachung, eine Fehlerstromüberwachung und ein DC-Verpolungsschutz.
Auf der AC- und DC-Seite sind Überspannungsableiter des Typs II integriert. Weitere Schutzfunktionen gegen Überstrom, Überspannung und Kurzschluss sowie die Inselnetzerkennung ergänzen die elektrische Sicherheitsausstattung.
Der Energy Controller und die Batteriemodule besitzen die Schutzart IP66. Die Installation in geeigneten Innen- und Außenbereichen ist unter Einhaltung der zulässigen Umgebungsbedingungen und Montagevorgaben möglich.
Lieferumfang
- 1 × Sigenergy Sigen Energy Controller 25.0 TP, Hybridwechselrichter mit 25 kW
- 3 × Sigenergy SigenStor BAT 10.0 Batteriemodul mit jeweils 8,76 kWh nutzbarer Speicherkapazität
- 1 × Sigenergy Sigen Sensor TP-CT100
- 1 × Sigenergy SigenStor Installations-Kit zur Bodenmontage
Hinweis: Ein kompatibles Sigen Energy Gateway für die automatische Ersatzstromumschaltung ist nicht Bestandteil der aufgeführten Set-Zusammenstellung. Je nach Anlagenkonfiguration können weitere Anschluss- und Installationskomponenten erforderlich sein. Die Montage, der elektrische Anschluss und die Inbetriebnahme müssen durch qualifiziertes elektrotechnisches Fachpersonal unter Einhaltung der geltenden Normen und Herstellervorgaben erfolgen.
Häufig gestellte Fragen (FAQ)
Wie hoch ist die nutzbare Speicherkapazität des Sigenergy SigenStor 30.0 Sets?
Das Set enthält drei SigenStor BAT 10.0 Batteriemodule mit jeweils 8,76 kWh nutzbarer Kapazität. Insgesamt ergibt sich eine nutzbare Speicherkapazität von 26,28 kWh. Die gesamte Batterie-Nennenergie beträgt 27,12 kWh.
Welche Leistung bietet der Sigen Energy Controller 25.0 TP?
Der dreiphasige Hybridwechselrichter verfügt über eine AC-Nennleistung von 25 kW und eine maximale AC-Scheinleistung von 27,5 kVA. Er unterstützt eine maximale PV-Anschlussleistung von 40 kW und erreicht einen maximalen Wirkungsgrad von 98,3 %.
Wie viele MPP-Tracker besitzt der Sigen Energy Controller 25.0 TP?
Der Hybridwechselrichter verfügt über vier unabhängige MPP-Tracker mit jeweils einem PV-Stringeingang. Pro Tracker beträgt der maximale Eingangsstrom 16 A und der maximale Kurzschlussstrom 20 A.
Kann das Sigenergy SigenStor 30.0 Speichersystem erweitert werden?
Ja, das System ist modular erweiterbar. Pro kompatiblem Energy Controller können bis zu sechs SigenStor Batteriemodule eingesetzt werden. Bei sechs BAT-10.0-Modulen ergibt sich eine nutzbare Gesamtspeicherkapazität von 52,56 kWh. Für die Erweiterung sind die aktuellen Herstellerfreigaben und Installationsvorgaben maßgeblich.
Welche Lade- und Entladeleistung bieten die drei Batteriemodule?
Jedes SigenStor BAT 10.0 Modul unterstützt eine kontinuierliche Lade- und Entladeleistung von maximal 4,6 kW. Zusammen erreichen die drei Batteriemodule bis zu 13,8 kW. Die tatsächlich verfügbare Leistung hängt unter anderem vom Ladezustand und der Batterietemperatur ab.
Ist eine Ersatzstromversorgung mit dem SigenStor 30.0 Set möglich?
Ja, der Sigen Energy Controller 25.0 TP unterstützt bei entsprechender Anlagenkonfiguration eine dreiphasige Ersatzstromversorgung. Für die automatische Umschaltung wird ein kompatibles Sigen Energy Gateway benötigt. Die tatsächlich verfügbare Ersatzstromleistung hängt von der Batteriekonfiguration und den Betriebsbedingungen ab.
Welche Aufgabe übernimmt der enthaltene Sigen Sensor TP-CT100?
Der Sigen Sensor TP-CT100 unterstützt die dreiphasige Erfassung relevanter elektrischer Messwerte. Die Daten können für die Eigenverbrauchsoptimierung sowie die bedarfsgerechte Lade- und Entladeregelung des Batteriespeichers verwendet werden.
Welche Batterietechnologie verwendet das SigenStor BAT 10.0 Modul?
Die Batteriemodule verwenden Lithium-Eisenphosphat-Technologie (LiFePO4) mit einer Zellkapazität von 314 Ah. Die LFP-Technologie bietet eine hohe thermische Stabilität und eignet sich für stationäre Hochvolt-Energiespeicher.
Kann das Sigenergy SigenStor System im Außenbereich installiert werden?
Der Sigen Energy Controller und die Batteriemodule besitzen die Schutzart IP66. Die Installation in geeigneten Außenbereichen ist unter Berücksichtigung der zulässigen Umgebungsbedingungen und Herstellervorgaben möglich. Das Set enthält ein Installations-Kit zur Bodenmontage.
Wie lassen sich die Energiedaten des Speichersystems überwachen?
Über die mySigen App können bei entsprechender Einrichtung Informationen zur Photovoltaikerzeugung, zum Ladezustand der Batterien und zum Stromverbrauch eingesehen werden. Der enthaltene Sigen Sensor TP-CT100 unterstützt die Erfassung relevanter Energieflüsse.
