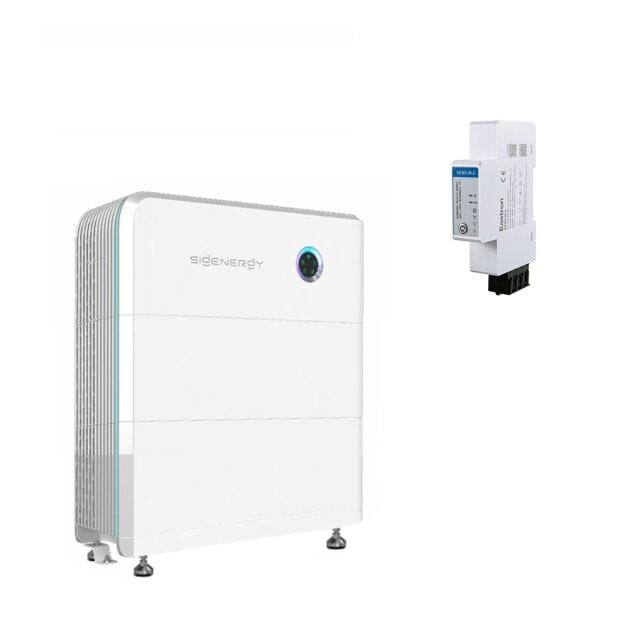

Sigenergy SigenStor 20.0 Set mit 17,52 kWh Batteriespeicher und Energy Controller 20.0 TP, 20 kW
Das Sigenergy SigenStor 20.0 Set mit Energy Controller 20.0 TP kombiniert einen modularen Hochvolt-Batteriespeicher mit einem leistungsfähigen dreiphasigen Hybridwechselrichter. Die DC-gekoppelte Speicherlösung ermöglicht es, überschüssige Photovoltaikenergie zwischenzuspeichern und zu einem späteren Zeitpunkt für die Eigenversorgung bereitzustellen. Dadurch lässt sich der Eigenverbrauch selbst erzeugten Solarstroms erhöhen und der Netzstrombezug reduzieren.
Das Set enthält zwei SigenStor BAT 10.0 Batteriemodule mit insgesamt 17,52 kWh nutzbarer Speicherkapazität und den Sigen Energy Controller 20.0 TP mit 20 kW AC-Nennleistung. Vier unabhängige MPP-Tracker unterstützen die Anbindung unterschiedlich ausgerichteter PV-Modulgruppen. Ein Sigen Sensor TP-CT100 und ein Installations-Kit zur Bodenmontage ergänzen das System.
Produktvorteile im Überblick
-
17,52 kWh nutzbare Speicherkapazität durch zwei SigenStor BAT 10.0 Batteriemodule
-
20 kW dreiphasiger Hybridwechselrichter Sigen Energy Controller 20.0 TP
-
18,08 kWh Batterie-Nennenergie durch zwei Module mit jeweils 9,04 kWh
-
DC-gekoppeltes All-in-One-Speichersystem für die effiziente Speicherung von Photovoltaikenergie
-
Vier unabhängige MPP-Tracker zur Anbindung unterschiedlicher PV-Modulgruppen
-
Bis zu 32 kWp PV-Anschlussleistung bei entsprechender Anlagenplanung
-
Lithium-Eisenphosphat-Technologie (LFP) für eine hohe thermische Stabilität
-
Modular erweiterbarer Batteriespeicher mit bis zu sechs kompatiblen Batteriemodulen je Controller
-
Bis zu 9,2 kW kontinuierliche Batterieleistung mit den beiden enthaltenen BAT-10.0-Modulen
-
Maximaler Wechselrichterwirkungsgrad von 98,3 % und europäischer Wirkungsgrad von 97,9 %
-
Sigen Sensor TP-CT100 zur dreiphasigen Erfassung relevanter Energieflüsse
-
Integrierte Batterieheizung zur Unterstützung des Betriebs bei niedrigen Temperaturen
-
Integrierte AFCI-Lichtbogenerkennung sowie AC- und DC-Überspannungsschutz Typ II
-
Dreiphasige Ersatzstromoption mit einem kompatiblen Sigen Energy Gateway
-
Schutzart IP66 für Controller und Batteriemodule
-
mySigen App zur Überwachung und Steuerung des Energiesystems
Technische Daten – SigenStor Batteriespeicher
- Hersteller: Sigenergy
- Produktserie: SigenStor
- Batteriemodell: SigenStor BAT 10.0
- Speichertyp: Hochvolt-Batteriespeicher
- Anzahl Batteriemodule: 2
- Batterie-Nennenergie je Modul: 9,04 kWh
- Nutzbare Speicherkapazität je Modul: 8,76 kWh
- Gesamte Batterie-Nennenergie: 18,08 kWh
- Nutzbare Gesamtspeicherkapazität: 17,52 kWh
- Batterietechnologie: Lithium-Eisenphosphat (LiFePO4)
- Zellkapazität: 314 Ah
- Entladetiefe: 100 %
- Maximale kontinuierliche Lade- und Entladeleistung je Modul: 4.600 W
- Maximale kontinuierliche Lade- und Entladeleistung der enthaltenen Module: 9.200 W
- Spitzenlade- und Spitzenentladeleistung je Modul: 6.900 W für 10 Sekunden
- Maximale Anzahl Batteriemodule je Controller: 6
- Integrierte Batterieheizung: Ja
- Kühlung: Natürliche Konvektion
- Schutzart: IP66
- Abmessungen je Batteriemodul (B × H × T): 767 × 270 × 265 mm
- Gewicht je Batteriemodul: 78 kg
- Betriebstemperatur: -20 bis +55 °C
- Maximale Betriebshöhe: 4.000 m
- Montage: Bodenmontage mit geeignetem Installations-Kit
Technische Daten – Sigen Energy Controller 20.0 TP
- Hersteller: Sigenergy
- Modell: Sigen Energy Controller 20.0 TP
- Wechselrichtertyp: Dreiphasiger Hybridwechselrichter
- AC-Nennleistung: 20.000 W
- Maximale AC-Scheinleistung: 22.000 VA
- AC-Nennausgangsstrom: 30,4 A
- Maximaler AC-Ausgangsstrom: 33,4 A
- Netzanschluss: Dreiphasig, 380/400 V
- Netzfrequenz: 50/60 Hz
- Maximale PV-Anschlussleistung: 32.000 W
- Anzahl unabhängiger MPP-Tracker: 4
- Anzahl PV-Stringeingänge: 4
- Maximale DC-Eingangsspannung: 1.100 V
- DC-Nenneingangsspannung: 600 V
- Startspannung: 180 V
- MPP-Spannungsbereich: 160–1.000 V DC
- Maximaler PV-Eingangsstrom je MPP-Tracker: 16 A
- Maximaler PV-Kurzschlussstrom je MPP-Tracker: 20 A
- Maximaler PV-Eingangsstrom gesamt: 64 A
- Maximaler PV-Kurzschlussstrom gesamt: 80 A
- Maximaler Wechselrichterwirkungsgrad: 98,3 %
- Europäischer Wirkungsgrad: 97,9 %
- Kompatible Batteriemodule: SigenStor BAT-Serie
- Anzahl Batteriemodule je Controller: 1 bis 6
- Batteriespannungsbereich: 600–900 V DC
- Integrierter Backup-Anschluss: Ja
- Ersatzstromumschaltung: Mit kompatiblem Sigen Energy Gateway
- Kurzzeitige Backup-Spitzenleistung: bis zu 30.000 W für 10 Sekunden, abhängig von der Systemkonfiguration
- DC-Lasttrennschalter: Integriert
- AC-Überspannungsschutz: Typ II
- DC-Überspannungsschutz: Typ II
- Lichtbogenerkennung: AFCI
- DC-Verpolungsschutz: Integriert
- Isolationsüberwachung: Integriert
- Fehlerstromüberwachung: Integriert
- Inselnetzerkennung: Integriert
- Kommunikation: WLAN, Ethernet und RS485
- Optionale Mobilfunkkommunikation: Über kompatibles Sigen CommMod
- Digitale Eingänge: 5
- Kühlung: Intelligente aktive Luftkühlung
- Schutzart: IP66
- Abmessungen (B × H × T): 700 × 300 × 260 mm
- Gewicht: 36 kg
- Betriebstemperaturbereich: -30 bis +60 °C
- Monitoring: mySigen App
17,52 kWh Batteriespeicher für die Eigenversorgung
Der Sigenergy SigenStor Batteriespeicher ermöglicht die zeitversetzte Nutzung selbst erzeugter Photovoltaikenergie. Die zwei enthaltenen SigenStor BAT 10.0 Batteriemodule bieten jeweils 8,76 kWh nutzbare Speicherkapazität. Daraus ergibt sich eine nutzbare Gesamtkapazität von 17,52 kWh bei einer Batterie-Nennenergie von insgesamt 18,08 kWh.
Überschüssiger Solarstrom kann gespeichert und beispielsweise während der Abendstunden, in der Nacht oder bei geringer Photovoltaikerzeugung genutzt werden. Die DC-gekoppelte Systemarchitektur reduziert zusätzliche Energieumwandlungen beim Laden des Batteriespeichers.
Die Batteriemodule verwenden Lithium-Eisenphosphat-Zellen und verfügen über eine integrierte Batterieheizung. Diese unterstützt den Betrieb bei niedrigen Temperaturen. Die maximal verfügbare kontinuierliche Lade- und Entladeleistung der beiden Batteriemodule beträgt zusammen 9,2 kW.
Modulares SigenStor All-in-One-Speichersystem
Das SigenStor System verbindet den Sigen Energy Controller und die kompatiblen Batteriemodule zu einer modularen Einheit. Die einzelnen Komponenten sind aufeinander abgestimmt und ermöglichen eine kompakte Anordnung des Batteriespeichers.
Das Set enthält zwei Batteriemodule und kann bei entsprechender Systemkonfiguration um weitere kompatible Module erweitert werden. Pro Controller sind bis zu sechs Batteriemodule vorgesehen. Damit lässt sich die Speicherkapazität flexibel an einen steigenden Energiebedarf anpassen.
Die maximal erreichbare Speicherkapazität richtet sich nach der verwendeten Batteriegeneration und der jeweiligen Modulkonfiguration. Erweiterungen müssen die aktuellen Kompatibilitäts- und Installationsvorgaben von Sigenergy berücksichtigen.
Sigen Energy Controller 20.0 TP mit vier MPP-Trackern
Der Sigen Energy Controller 20.0 TP ist ein dreiphasiger Hybridwechselrichter mit einer AC-Nennleistung von 20 kW. Er unterstützt eine maximale PV-Anschlussleistung von 32 kW und verfügt über vier unabhängige MPP-Tracker.
Durch die getrennte Leistungsregelung lassen sich unterschiedliche PV-Modulgruppen einbinden, beispielsweise bei verschiedenen Dachausrichtungen oder abweichenden Einstrahlungsbedingungen. Pro MPP-Tracker sind maximal 16 A Eingangsstrom und 20 A Kurzschlussstrom vorgesehen.
Der Wechselrichter erreicht einen maximalen Wirkungsgrad von 98,3 % und einen europäischen Wirkungsgrad von 97,9 %. Die maximale AC-Scheinleistung beträgt 22 kVA. Der zulässige Betriebsbereich sowie die elektrischen Grenzwerte müssen bei der PV-Anlagenplanung berücksichtigt werden.
Intelligente Energiemessung mit Sigen Sensor TP-CT100
Das Set beinhaltet einen Sigen Sensor TP-CT100 zur dreiphasigen Erfassung elektrischer Messwerte. Der Sensor unterstützt die Überwachung relevanter Energieflüsse und liefert wichtige Informationen für das Energiemanagement.
Durch die Messung am geeigneten Anschlusspunkt können Stromverbrauch, Netzbezug und Netzeinspeisung in die Systemsteuerung einbezogen werden. Dadurch lässt sich die Lade- und Entladeregelung des Batteriespeichers auf den aktuellen Energiebedarf abstimmen.
Die Messkomponente ist für eine Stromerfassung bis 100 A vorgesehen. Die fachgerechte Installation und Parametrierung erfolgen entsprechend den Herstellervorgaben.
Energiemanagement mit der mySigen App
Die Einbindung in das Sigenergy Energiemanagement ermöglicht die Überwachung und Steuerung der Photovoltaikanlage und des Batteriespeichers. Über die mySigen App lassen sich bei entsprechender Systemkonfiguration relevante Informationen zur Stromerzeugung, Speicherkapazität und zum Energieverbrauch einsehen.
Die Plattform unterstützt intelligente Energiemanagementfunktionen und kann die Speicherstrategie anhand von PV-Erzeugung, Verbrauch und geeigneten Tarifinformationen anpassen. Die verfügbaren Funktionen richten sich nach der Systemkonfiguration und den eingerichteten Diensten.
Für die Kommunikation stehen WLAN, Ethernet und RS485 zur Verfügung. Mit kompatiblen Zusatzkomponenten ist auch eine Mobilfunkanbindung möglich.
Dreiphasige Ersatzstromversorgung mit Sigen Energy Gateway
Der Sigen Energy Controller 20.0 TP verfügt über einen integrierten Backup-Anschluss und unterstützt eine dreiphasige Ersatzstromversorgung. Für die automatische Netztrennung und Umschaltung wird ein kompatibles Sigen Energy Gateway benötigt.
Bei entsprechender Systemauslegung unterstützt die Kombination eine unterbrechungsfreie Umschaltung auf den Ersatzstrombetrieb. Die dafür angegebenen Umschaltzeiten gelten nur unter den vorgesehenen technischen Voraussetzungen.
Die tatsächlich verfügbare Ersatzstromleistung hängt unter anderem von der angeschlossenen Batteriekapazität, der Batterieleistung, dem Ladezustand und der verfügbaren PV-Erzeugung ab. Die Nennleistung des Wechselrichters von 20 kW ist deshalb nicht mit der dauerhaft verfügbaren Entladeleistung der beiden enthaltenen Batteriemodule gleichzusetzen.
Integrierte Schutzfunktionen und IP66-Gehäuse
Der Sigen Energy Controller verfügt über verschiedene elektrische Schutzfunktionen. Dazu gehören eine AFCI-Lichtbogenerkennung, eine Isolationsüberwachung, eine Fehlerstromüberwachung und ein DC-Verpolungsschutz.
Auf der AC- und DC-Seite sind Überspannungsableiter des Typs II integriert. Auch Schutzfunktionen gegen Überstrom und Kurzschluss sowie eine Inselnetzerkennung sind vorgesehen.
Controller und Batteriemodule besitzen die Schutzart IP66. Eine Installation in geeigneten Innen- und Außenbereichen ist unter Beachtung der jeweiligen Umgebungsbedingungen und Herstellervorgaben möglich.
Lieferumfang
- 1 × Sigenergy Sigen Energy Controller 20.0 TP, 20 kW, 3-phasig
- 2 × Sigenergy SigenStor BAT 10.0 Batteriemodul mit jeweils 8,76 kWh nutzbarer Speicherkapazität
- 1 × Sigenergy Sigen Sensor TP-CT100
- 1 × Sigenergy SigenStor Installations-Kit zur Bodenmontage
Hinweis: Ein Sigen Energy Gateway für die automatische Ersatzstromumschaltung ist nicht Bestandteil der aufgeführten Set-Zusammenstellung. Für die vollständige Installation können weitere anlagenabhängige Komponenten erforderlich sein. Die Montage, der elektrische Anschluss und die Inbetriebnahme müssen durch qualifiziertes elektrotechnisches Fachpersonal unter Einhaltung der geltenden technischen Vorschriften erfolgen.
Häufig gestellte Fragen (FAQ)
Wie hoch ist die nutzbare Speicherkapazität des Sigenergy SigenStor 20.0 Sets?
Das Set enthält zwei SigenStor BAT 10.0 Batteriemodule mit jeweils 8,76 kWh nutzbarer Speicherkapazität. Insgesamt stehen damit 17,52 kWh nutzbare Energie zur Verfügung. Die Nennenergie der beiden Batteriemodule beträgt zusammen 18,08 kWh.
Welche Leistung besitzt der Sigen Energy Controller 20.0 TP?
Der dreiphasige Hybridwechselrichter bietet eine AC-Nennleistung von 20 kW und eine maximale AC-Scheinleistung von 22 kVA. Er unterstützt eine maximale PV-Anschlussleistung von 32 kW und erreicht einen maximalen Wirkungsgrad von 98,3 %.
Wie viele MPP-Tracker besitzt der Sigenergy Energy Controller?
Der Sigen Energy Controller 20.0 TP verfügt über vier unabhängige MPP-Tracker mit jeweils einem PV-Stringeingang. Jeder Tracker unterstützt einen maximalen Eingangsstrom von 16 A und einen maximalen Kurzschlussstrom von 20 A.
Kann das Sigenergy SigenStor Speichersystem erweitert werden?
Ja, das SigenStor Batteriesystem ist modular erweiterbar. Der enthaltene Controller unterstützt bis zu sechs kompatible Batteriemodule. Die tatsächlich mögliche Speicherkapazität richtet sich nach der verwendeten Batterieausführung und den aktuellen Freigaben des Herstellers.
Welche Aufgabe übernimmt der enthaltene Sigen Sensor TP-CT100?
Der Sigen Sensor TP-CT100 ermöglicht die dreiphasige Erfassung elektrischer Messwerte mit einer Stromerfassung bis 100 A. Die Messdaten unterstützen das Energiemanagement und die bedarfsgerechte Lade- und Entladeregelung des Batteriespeichers.
Ist mit dem SigenStor 20.0 Set eine Ersatzstromversorgung möglich?
Ja, der Sigen Energy Controller 20.0 TP unterstützt eine dreiphasige Ersatzstromversorgung. Für die automatische Umschaltung ist ein kompatibles Sigen Energy Gateway erforderlich. Die verfügbare Ersatzstromleistung hängt von der Batteriekonfiguration, dem Ladezustand und den Betriebsbedingungen ab.
Wie hoch ist die Lade- und Entladeleistung der enthaltenen Batteriemodule?
Jedes SigenStor BAT 10.0 Batteriemodul unterstützt eine kontinuierliche Lade- und Entladeleistung von bis zu 4,6 kW. Die beiden enthaltenen Module erreichen zusammen bis zu 9,2 kW. Die tatsächlich verfügbare Leistung kann durch Ladezustand, Temperatur und weitere Systembedingungen begrenzt werden.
Welche Batterietechnologie verwendet das SigenStor System?
Die enthaltenen SigenStor BAT 10.0 Module verwenden Lithium-Eisenphosphat-Zellen (LiFePO4). Zusätzlich verfügen die Batteriemodule über eine integrierte Heizfunktion und weitere Schutzmechanismen für den stationären Speicherbetrieb.
Kann der Sigenergy SigenStor Batteriespeicher im Außenbereich installiert werden?
Der Energy Controller und die Batteriemodule besitzen die Schutzart IP66. Sie sind unter Einhaltung der zulässigen Umgebungsbedingungen für geeignete Innen- und Außeninstallationen vorgesehen. Für die Bodenmontage ist das entsprechende Installations-Kit im Set enthalten.
Wie lassen sich die Energiedaten des Sigenergy Systems überwachen?
Über die mySigen App können bei entsprechender Einrichtung Informationen zur Photovoltaikerzeugung, zum Speicherbetrieb und zu den Energieflüssen eingesehen werden. Der enthaltene Sigen Sensor TP-CT100 unterstützt die dafür erforderliche dreiphasige Energieerfassung.
