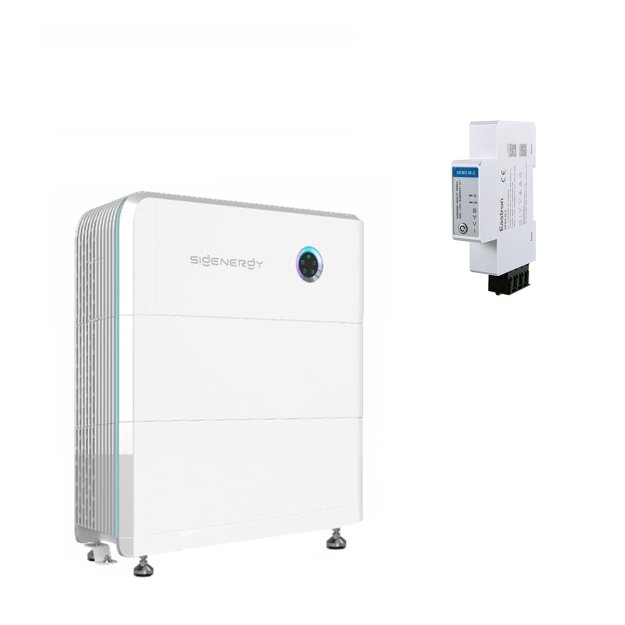

Sigenergy SigenStor 20.0 Set mit Energy Controller 17.0 TP, 17,52 kWh Batteriespeicher und 17 kW
Das Sigenergy SigenStor 20.0 Set mit Energy Controller 17.0 TP kombiniert einen modularen Hochvolt-Batteriespeicher mit einem leistungsfähigen dreiphasigen Hybridwechselrichter. Das DC-gekoppelte PV-Speichersystem ermöglicht die Speicherung überschüssiger Photovoltaikenergie und deren zeitversetzte Nutzung. Dadurch lässt sich der Eigenverbrauch selbst erzeugten Solarstroms erhöhen und der Netzstrombezug reduzieren.
Das System verbindet den Sigen Energy Controller 17.0 TP mit 17 kW AC-Nennleistung und zwei SigenStor BAT 10.0 Batteriemodule mit insgesamt 17,52 kWh nutzbarer Speicherkapazität. Drei unabhängige MPP-Tracker ermöglichen die Anbindung unterschiedlicher Photovoltaik-Modulgruppen. Die modulare SigenStor Architektur unterstützt die spätere Erweiterung der Batteriekapazität und eine bedarfsgerechte Steuerung der gespeicherten Energie.
Produktvorteile im Überblick
-
17,52 kWh nutzbare Speicherkapazität durch zwei SigenStor BAT 10.0 Batteriemodule mit jeweils 8,76 kWh
-
18,08 kWh Batterie-Nennenergie durch zwei Module mit jeweils 9,04 kWh
-
17 kW dreiphasiger Hybridwechselrichter Sigen Energy Controller 17.0 TP
-
DC-gekoppeltes Hochvolt-Speichersystem zur zeitversetzten Nutzung selbst erzeugter Solarenergie
-
Drei unabhängige MPP-Tracker zur Anbindung unterschiedlicher PV-Modulgruppen
-
Bis zu 27,2 kW PV-Anschlussleistung bei entsprechender Anlagenplanung
-
98,3 % maximaler Wechselrichterwirkungsgrad und 97,9 % europäischer Wirkungsgrad
-
Lithium-Eisenphosphat-Technologie (LFP) mit hoher thermischer Stabilität
-
9,2 kW kontinuierliche Batterielade- und Entladeleistung durch die beiden enthaltenen Batteriemodule
-
Modular erweiterbarer Batteriespeicher auf bis zu sechs kompatible Batteriemodule pro Controller
-
Bis zu 52,56 kWh nutzbare Speicherkapazität mit sechs BAT-10.0-Modulen
-
Bis zu 25,5 kW kurzzeitige Backup-Spitzenleistung auf Wechselrichterebene bei geeigneter Systemkonfiguration
-
AC- und DC-Überspannungsschutz Typ II sowie weitere integrierte Schutzfunktionen
-
Dreiphasige Ersatzstromoption mit kompatiblem Sigen Energy Gateway
-
Schutzart IP66 für Energy Controller und Batteriemodule
-
mySigen App zur Überwachung und Steuerung des Energiesystems
Technische Daten – SigenStor BAT 10.0 Batteriespeicher
- Hersteller: Sigenergy
- Produktserie: SigenStor
- Batteriemodell: SigenStor BAT 10.0
- Speichertyp: Hochvolt-Batteriespeicher
- Anzahl Batteriemodule: 2
- Batterie-Nennenergie je Modul: 9,04 kWh
- Nutzbare Speicherkapazität je Modul: 8,76 kWh
- Gesamte Batterie-Nennenergie: 18,08 kWh
- Nutzbare Gesamtspeicherkapazität: 17,52 kWh
- Batterietechnologie: Lithium-Eisenphosphat (LiFePO4)
- Zellkapazität: 314 Ah
- Entladetiefe: 100 % gemäß Herstellerangabe
- Maximale kontinuierliche Ladeleistung je Modul: 4.600 W
- Maximale kontinuierliche Entladeleistung je Modul: 4.600 W
- Maximale kontinuierliche Lade- und Entladeleistung der beiden Module: 9.200 W
- Spitzenlade- und Entladeleistung je Modul: 6.900 W für 10 Sekunden
- Maximale Anzahl kompatibler Batteriemodule pro Controller: 6
- Maximale nutzbare Speicherkapazität mit sechs BAT-10.0-Modulen: 52,56 kWh
- Kompatible Wechselrichterserie: Sigen Energy Controller TP gemäß Herstellerfreigabe
- Kühlung: Natürliche Konvektion
- Schutzart: IP66
- Abmessungen je Batteriemodul (B × H × T): 767 × 270 × 265 mm
- Gewicht je Batteriemodul: 78 kg
- Betriebstemperaturbereich: -20 bis +55 °C
- Maximale Betriebshöhe: 4.000 m
- Montage: Boden- oder Wandmontage mit geeignetem Montagesystem
Technische Daten – Sigen Energy Controller 17.0 TP
- Hersteller: Sigenergy
- Modell: Sigen Energy Controller 17.0 TP
- Wechselrichtertyp: Dreiphasiger Hybridwechselrichter
- AC-Nennleistung: 17.000 W
- Maximale AC-Scheinleistung: 18.700 VA
- AC-Nennausgangsstrom: 25,8 A
- Maximaler AC-Ausgangsstrom: 28,4 A
- Netzanschluss: Dreiphasig, 3L/N/PE
- AC-Nennspannung: 380/400 V
- Netzfrequenz: 50/60 Hz
- Leistungsfaktor: 0,8 voreilend bis 0,8 nacheilend
- Gesamtklirrfaktor (THDi): unter 2 %
- Maximale PV-Anschlussleistung: 27.200 W
- Anzahl unabhängiger MPP-Tracker: 3
- Anzahl PV-Stringeingänge: 3
- Maximale DC-Eingangsspannung: 1.100 V
- DC-Nenneingangsspannung: 600 V
- PV-Startspannung: 180 V
- MPP-Spannungsbereich: 160–1.000 V DC
- Maximaler PV-Eingangsstrom je MPP-Tracker: 16 A
- Maximaler PV-Kurzschlussstrom je MPP-Tracker: 20 A
- Maximaler Wechselrichterwirkungsgrad: 98,3 %
- Europäischer Wirkungsgrad: 97,9 %
- Kompatible Batteriemodule: SigenStor BAT-Serie gemäß Herstellerfreigabe
- Maximale Anzahl Batteriemodule pro Controller: 6
- Batteriemodul-Spannungsbereich des Systems: 600–900 V DC
- Backup-Spitzenleistung auf Wechselrichterebene: 25.500 W für 10 Sekunden
- Automatische Ersatzstromumschaltung: Mit kompatiblem Sigen Energy Gateway
- DC-Verpolungsschutz: Integriert
- Isolationsüberwachung: Integriert
- Fehlerstromüberwachung: Integriert
- Lichtbogenerkennung (AFCI): Optional, abhängig von der Geräteausführung
- AC-Überstrom-, Überspannungs- und Kurzschlussschutz: Integriert
- AC-Überspannungsschutz: Typ II
- DC-Überspannungsschutz: Typ II
- Inselnetzerkennung: Integriert
- Kommunikation: WLAN, Fast Ethernet und RS485
- Optionale Mobilfunkkommunikation: Über kompatibles Sigen CommMod
- Kühlung: Intelligente aktive Luftkühlung
- Schutzart: IP66
- Abmessungen (B × H × T): 700 × 300 × 260 mm
- Gewicht: 36 kg
- Betriebstemperaturbereich: -30 bis +60 °C
- Maximale Betriebshöhe: 4.000 m
- Monitoring: mySigen App
17,52 kWh Batteriespeicher für eine höhere Eigenversorgung
Das Sigenergy SigenStor 20.0 Speichersystem ermöglicht die zeitversetzte Nutzung selbst erzeugter Photovoltaikenergie. Die zwei enthaltenen SigenStor BAT 10.0 Batteriemodule stellen jeweils 8,76 kWh nutzbare Energie bereit. Gemeinsam ergibt sich eine nutzbare Gesamtspeicherkapazität von 17,52 kWh bei einer Batterie-Nennenergie von 18,08 kWh.
Überschüssiger Solarstrom kann gespeichert und beispielsweise während der Abend- und Nachtstunden, bei geringer Photovoltaikerzeugung oder in Zeiten erhöhten Stromverbrauchs genutzt werden. Die Kombination eignet sich für entsprechend ausgelegte Photovoltaikanlagen mit einem höheren Bedarf an zeitversetzt verfügbarer Energie.
Die DC-gekoppelte Speicherarchitektur ermöglicht die Speicherung von Photovoltaikenergie auf der Gleichstromseite. Dadurch lassen sich zusätzliche Umwandlungsschritte beim Laden des Batteriespeichers reduzieren.
SigenStor BAT 10.0 mit Lithium-Eisenphosphat-Technologie
Die beiden SigenStor BAT 10.0 Batteriemodule verwenden Lithium-Eisenphosphat-Zellen mit einer Zellkapazität von 314 Ah. Die LFP-Technologie zeichnet sich durch eine hohe thermische Stabilität aus und eignet sich für stationäre Hochvolt-Speichersysteme.
Jedes Batteriemodul unterstützt eine maximale kontinuierliche Lade- und Entladeleistung von 4,6 kW. Die beiden Module erreichen zusammen eine maximale kontinuierliche Batterieleistung von 9,2 kW. Kurzzeitig sind unter definierten Betriebsbedingungen bis zu 6,9 kW pro Modul für zehn Sekunden möglich.
Die Batteriemodule verfügen über eine passive Konvektionskühlung und besitzen die Schutzart IP66. Die Installation in geeigneten Innen- und Außenbereichen ist unter Berücksichtigung der zulässigen Umgebungsbedingungen und Herstellervorgaben möglich.
Modular erweiterbares SigenStor Speichersystem
Die SigenStor Architektur verbindet den Energy Controller mit kompatiblen Hochvolt-Batteriemodulen zu einer modular aufgebauten Speicherlösung. Die einzelnen Komponenten sind aufeinander abgestimmt und unterstützen eine kompakte Systemanordnung.
Das Set umfasst zwei SigenStor BAT 10.0 Batteriemodule. Pro Sigen Energy Controller können insgesamt bis zu sechs kompatible Batteriemodule eingesetzt werden. Damit lässt sich die vorhandene Speicherkapazität durch bis zu vier weitere passende Module erweitern.
Bei einer Konfiguration mit sechs BAT-10.0-Modulen ergibt sich eine nutzbare Gesamtspeicherkapazität von 52,56 kWh bei einer Nennenergie von 54,24 kWh. Die maximale kontinuierliche Lade- und Entladeleistung der sechs Batteriemodule beträgt zusammen 27,6 kW.
Die tatsächlich nutzbare Leistung wird zusätzlich durch die technischen Grenzen des Energy Controllers, den Batterieladezustand und die Betriebsbedingungen bestimmt. Für die Speichererweiterung sind die geltenden Herstellerfreigaben sowie die vorgesehenen Montage- und Verbindungskomponenten zu berücksichtigen.
Sigen Energy Controller 17.0 TP mit drei MPP-Trackern
Der Sigen Energy Controller 17.0 TP ist ein dreiphasiger Hybridwechselrichter mit einer AC-Nennleistung von 17 kW. Er unterstützt eine maximale PV-Anschlussleistung von 27,2 kW und verfügt über drei unabhängige MPP-Tracker.
Die getrennte Regelung der PV-Eingänge ermöglicht die Anbindung unterschiedlicher Photovoltaik-Modulgruppen. Dadurch lassen sich beispielsweise mehrere Dachausrichtungen oder voneinander abweichende Einstrahlungsbedingungen bei der Anlagenplanung berücksichtigen.
Jeder MPP-Tracker unterstützt einen maximalen Eingangsstrom von 16 A und einen maximalen Kurzschlussstrom von 20 A. Die maximale DC-Eingangsspannung beträgt 1.100 V, der MPP-Spannungsbereich liegt zwischen 160 und 1.000 V.
Der maximale Wechselrichterwirkungsgrad beträgt 98,3 %, der europäische Wirkungsgrad 97,9 %. Die maximale AC-Scheinleistung liegt bei 18,7 kVA. Sämtliche elektrischen Grenzwerte sind bei der Auslegung der Photovoltaikanlage zu berücksichtigen.
Intelligentes Energiemanagement mit mySigen
Das Sigenergy SigenStor System unterstützt die abgestimmte Steuerung von Photovoltaikerzeugung, Batteriespeicherung und Stromverbrauch. Selbst erzeugter Solarstrom kann direkt genutzt, im Batteriespeicher zwischengespeichert oder entsprechend der Anlagenkonfiguration ins öffentliche Stromnetz eingespeist werden.
Über die mySigen App lassen sich bei entsprechender Systemkonfiguration Informationen zur Photovoltaikerzeugung, zum Batterieladezustand und zu den Energieflüssen einsehen.
Mit einem kompatiblen Sigen Sensor können zusätzlich Stromverbrauch, Netzbezug und Netzeinspeisung erfasst werden. Diese Messdaten unterstützen die Eigenverbrauchsoptimierung sowie eine bedarfsgerechte Lade- und Entladeregelung des Batteriespeichers.
Für die Kommunikation stehen WLAN, Fast Ethernet und RS485 zur Verfügung. Eine Mobilfunkverbindung kann mit einem kompatiblen Sigen CommMod ergänzt werden.
Dreiphasige Ersatzstromversorgung mit Sigen Energy Gateway
Der Sigen Energy Controller 17.0 TP unterstützt bei geeigneter Systemkonfiguration eine dreiphasige Ersatzstromversorgung. Für die automatische Netztrennung und Umschaltung wird ein kompatibles Sigen Energy Gateway benötigt.
Bei entsprechender Installation können dafür vorgesehene Verbraucher während eines Ausfalls des öffentlichen Stromnetzes weiterhin versorgt werden. Die vom Hersteller angegebene lastseitige Umschaltung ohne Unterbrechungszeit setzt die vorgesehenen technischen Bedingungen und die erforderlichen Zusatzkomponenten voraus.
Der Energy Controller unterstützt kurzzeitig eine Backup-Spitzenleistung von bis zu 25,5 kW für zehn Sekunden. Dieser Wert beschreibt die technische Leistungsgrenze des Controllers und ist nicht mit der tatsächlich verfügbaren Batterieleistung gleichzusetzen.
Die beiden enthaltenen BAT-10.0-Batteriemodule stellen zusammen maximal 9,2 kW kontinuierliche Entladeleistung bereit. Die tatsächlich verfügbare Ersatzstromleistung hängt zusätzlich vom Ladezustand, der Photovoltaikerzeugung und den Betriebsbedingungen ab.
Elektrische Schutzfunktionen und IP66-Gehäuse
Der Sigen Energy Controller 17.0 TP verfügt über verschiedene integrierte elektrische Schutz- und Überwachungsfunktionen. Dazu gehören eine Isolationsüberwachung, eine Fehlerstromüberwachung und ein DC-Verpolungsschutz.
Auf der AC- und DC-Seite sind Überspannungsableiter des Typs II integriert. Schutzfunktionen gegen AC-Überstrom, Überspannung, Kurzschluss und unbeabsichtigten Inselnetzbetrieb ergänzen die elektrische Sicherheitsausstattung.
Eine AFCI-Lichtbogenerkennung ist abhängig von der Geräteausführung und der jeweiligen Herstellerfreigabe optional verfügbar.
Energy Controller und Batteriemodule besitzen die Schutzart IP66. Eine Installation in geeigneten Innen- und Außenbereichen ist unter Einhaltung der vorgesehenen Umgebungsbedingungen und Installationsvorgaben möglich.
Häufig gestellte Fragen (FAQ)
Wie hoch ist die nutzbare Speicherkapazität des Sigenergy SigenStor 20.0 Sets?
Das Speichersystem besteht aus zwei SigenStor BAT 10.0 Batteriemodulen mit jeweils 8,76 kWh nutzbarer Kapazität. Insgesamt stehen damit 17,52 kWh nutzbare Speicherkapazität zur Verfügung. Die Batterie-Nennenergie beträgt 18,08 kWh.
Welche Leistung bietet der Sigen Energy Controller 17.0 TP?
Der dreiphasige Hybridwechselrichter besitzt eine AC-Nennleistung von 17 kW und eine maximale AC-Scheinleistung von 18,7 kVA. Er unterstützt eine maximale PV-Anschlussleistung von 27,2 kW und erreicht einen maximalen Wechselrichterwirkungsgrad von 98,3 %.
Wie viele MPP-Tracker besitzt der Sigen Energy Controller 17.0 TP?
Der Hybridwechselrichter verfügt über drei unabhängige MPP-Tracker mit jeweils einem PV-Stringeingang. Pro Tracker beträgt der maximale Eingangsstrom 16 A und der maximale Kurzschlussstrom 20 A.
Kann das Sigenergy SigenStor 20.0 Speichersystem erweitert werden?
Ja, das SigenStor System ist modular erweiterbar. Der Energy Controller unterstützt bis zu sechs kompatible Batteriemodule. Bei Verwendung von sechs BAT-10.0-Modulen ergibt sich eine nutzbare Speicherkapazität von 52,56 kWh. Für die Erweiterung gelten die aktuellen Herstellerfreigaben und Installationsvorgaben.
Welche Lade- und Entladeleistung bieten die beiden Batteriemodule?
Jedes SigenStor BAT 10.0 Batteriemodul unterstützt eine maximale kontinuierliche Lade- und Entladeleistung von 4,6 kW. Zusammen erreichen die zwei Module bis zu 9,2 kW. Die tatsächlich verfügbare Leistung hängt vom Batterieladezustand, der Temperatur und den Betriebsbedingungen ab.
Ist eine Ersatzstromversorgung mit dem SigenStor 20.0 Set möglich?
Ja, der Sigen Energy Controller 17.0 TP unterstützt bei geeigneter Anlagenkonfiguration eine dreiphasige Ersatzstromversorgung. Für die automatische Netztrennung und Umschaltung ist ein kompatibles Sigen Energy Gateway erforderlich. Die verfügbare Ersatzstromleistung richtet sich nach der Batterie- und Anlagenkonfiguration.
Welche Batterietechnologie verwendet das SigenStor BAT 10.0 Modul?
Die Batteriemodule verwenden Lithium-Eisenphosphat-Technologie (LiFePO4) mit einer Zellkapazität von 314 Ah. Die LFP-Technologie bietet eine hohe thermische Stabilität und eignet sich für stationäre Hochvolt-Energiespeicher.
Kann das Sigenergy SigenStor System im Außenbereich installiert werden?
Energy Controller und Batteriemodule besitzen die Schutzart IP66. Die Installation in geeigneten Außenbereichen ist unter Einhaltung der zulässigen Umgebungsbedingungen und Herstellervorgaben möglich.
Welche Unterschiede bestehen zwischen dem Energy Controller 17.0 TP und 20.0 TP?
Der Sigen Energy Controller 17.0 TP bietet 17 kW AC-Nennleistung, drei MPP-Tracker und bis zu 27,2 kW PV-Anschlussleistung. Die 20-kW-Ausführung verfügt über vier MPP-Tracker und unterstützt maximal 32 kW PV-Anschlussleistung. Die nutzbare Batteriekapazität wird durch die angeschlossenen Speichermodule bestimmt.
Wie lassen sich die Energiedaten des Speichersystems überwachen?
Über die mySigen App lassen sich bei entsprechender Einrichtung Informationen zur Photovoltaikerzeugung, zum Ladezustand der Batterie und zum Stromverbrauch einsehen. In Verbindung mit einem kompatiblen Sigen Sensor können zusätzliche Energieflüsse erfasst und für die Speichersteuerung verwendet werden.
