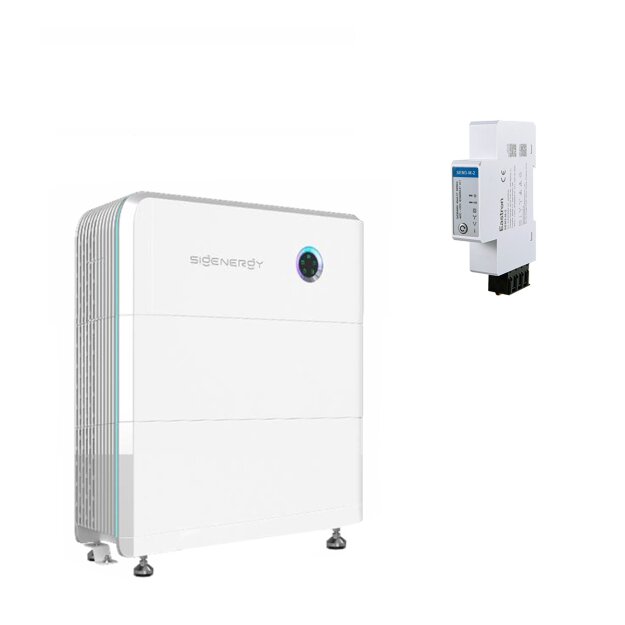

Sigenergy SigenStor 20.0 Set mit Energy Controller 15.0 TP, 17,52 kWh Batteriespeicher und 15 kW
Das Sigenergy SigenStor 20.0 Set mit Energy Controller 15.0 TP kombiniert einen modularen Hochvolt-Batteriespeicher mit einem dreiphasigen Hybridwechselrichter. Das DC-gekoppelte PV-Speichersystem ermöglicht die Speicherung überschüssiger Photovoltaikenergie und deren zeitversetzte Nutzung. Dadurch lässt sich der Eigenverbrauch selbst erzeugten Solarstroms erhöhen und der Bezug von Netzstrom reduzieren.
Das System verbindet den Sigen Energy Controller 15.0 TP mit 15 kW AC-Nennleistung und zwei SigenStor BAT 10.0 Batteriemodule mit insgesamt 17,52 kWh nutzbarer Speicherkapazität. Drei unabhängige MPP-Tracker ermöglichen die Einbindung unterschiedlicher Photovoltaik-Modulgruppen. Die modulare SigenStor Architektur unterstützt ein bedarfsgerechtes Energiemanagement und eine spätere Erweiterung des Batteriespeichers.
Produktvorteile im Überblick
-
17,52 kWh nutzbare Speicherkapazität durch zwei SigenStor BAT 10.0 Batteriemodule mit jeweils 8,76 kWh
-
18,08 kWh Batterie-Nennenergie durch zwei Module mit jeweils 9,04 kWh
-
15 kW dreiphasiger Hybridwechselrichter Sigen Energy Controller 15.0 TP
-
DC-gekoppeltes Hochvolt-Speichersystem zur zeitversetzten Nutzung selbst erzeugter Solarenergie
-
Drei unabhängige MPP-Tracker für unterschiedliche PV-Modulgruppen und Dachausrichtungen
-
Bis zu 24 kW PV-Anschlussleistung bei entsprechender Anlagenplanung
-
98,3 % maximaler Wechselrichterwirkungsgrad und 97,9 % europäischer Wirkungsgrad
-
Lithium-Eisenphosphat-Technologie (LFP) mit hoher thermischer Stabilität
-
9,2 kW kontinuierliche Batterielade- und Entladeleistung durch die beiden enthaltenen Module
-
Modular erweiterbarer Batteriespeicher mit bis zu sechs kompatiblen Batteriemodulen pro Controller
-
Bis zu 52,56 kWh nutzbare Speicherkapazität mit sechs BAT-10.0-Modulen
-
Bis zu 22,5 kW kurzzeitige Backup-Spitzenleistung auf Wechselrichterebene bei geeigneter Systemkonfiguration
-
AC- und DC-Überspannungsschutz Typ II sowie weitere integrierte Schutzfunktionen
-
Dreiphasige Ersatzstromoption mit kompatiblem Sigen Energy Gateway
-
Schutzart IP66 für Energy Controller und Batteriemodule
-
mySigen App zur Überwachung und Steuerung des Energiesystems
Technische Daten – SigenStor BAT 10.0 Batteriespeicher
- Hersteller: Sigenergy
- Produktserie: SigenStor
- Batteriemodell: SigenStor BAT 10.0
- Speichertyp: Hochvolt-Batteriespeicher
- Anzahl Batteriemodule: 2
- Batterie-Nennenergie je Modul: 9,04 kWh
- Nutzbare Speicherkapazität je Modul: 8,76 kWh
- Gesamte Batterie-Nennenergie: 18,08 kWh
- Nutzbare Gesamtspeicherkapazität: 17,52 kWh
- Batterietechnologie: Lithium-Eisenphosphat (LiFePO4)
- Zellkapazität: 314 Ah
- Entladetiefe: 100 % gemäß Herstellerangabe
- Maximale kontinuierliche Ladeleistung je Modul: 4.600 W
- Maximale kontinuierliche Entladeleistung je Modul: 4.600 W
- Maximale kontinuierliche Lade- und Entladeleistung der beiden Module: 9.200 W
- Spitzenlade- und Entladeleistung je Modul: 6.900 W für 10 Sekunden
- Maximale Anzahl kompatibler Batteriemodule pro Controller: 6
- Maximale nutzbare Speicherkapazität mit sechs BAT-10.0-Modulen: 52,56 kWh
- Kompatible Wechselrichterserie: Sigen Energy Controller TP gemäß Herstellerfreigabe
- Kühlung: Natürliche Konvektion
- Schutzart: IP66
- Abmessungen je Batteriemodul (B × H × T): 767 × 270 × 265 mm
- Gewicht je Batteriemodul: 78 kg
- Gesamthöhe des Systems mit zwei Modulen und Basis: 910 mm gemäß Herstellerdatenblatt
- Gesamtgewicht des Systems mit zwei Modulen: 199 kg gemäß Herstellerdatenblatt
- Betriebstemperaturbereich: -20 bis +55 °C
- Maximale Betriebshöhe: 4.000 m
- Montage: Boden- oder Wandmontage mit geeignetem Montagesystem
Technische Daten – Sigen Energy Controller 15.0 TP
- Hersteller: Sigenergy
- Modell: Sigen Energy Controller 15.0 TP
- Wechselrichtertyp: Dreiphasiger Hybridwechselrichter
- AC-Nennleistung: 15.000 W
- Maximale AC-Scheinleistung: 16.500 VA
- AC-Nennausgangsstrom: 22,8 A
- Maximaler AC-Ausgangsstrom: 25,1 A
- Netzanschluss: Dreiphasig, 3L/N/PE
- AC-Nennspannung: 380/400 V
- Netzfrequenz: 50/60 Hz
- Leistungsfaktor: 0,8 voreilend bis 0,8 nacheilend
- Gesamtklirrfaktor (THDi): unter 2 %
- Maximale PV-Anschlussleistung: 24.000 W
- Anzahl unabhängiger MPP-Tracker: 3
- Anzahl PV-Stringeingänge: 3
- Maximale DC-Eingangsspannung: 1.100 V
- DC-Nenneingangsspannung: 600 V
- PV-Startspannung: 180 V
- MPP-Spannungsbereich: 160–1.000 V DC
- Maximaler PV-Eingangsstrom je MPP-Tracker: 16 A
- Maximaler PV-Kurzschlussstrom je MPP-Tracker: 20 A
- Maximaler Wechselrichterwirkungsgrad: 98,3 %
- Europäischer Wirkungsgrad: 97,9 %
- Kompatible Batteriemodule: SigenStor BAT-Serie gemäß Herstellerfreigabe
- Maximale Anzahl Batteriemodule pro Controller: 6
- Batteriemodul-Spannungsbereich des Systems: 600–900 V DC
- Backup-Spitzenleistung auf Wechselrichterebene: 22.500 W für 10 Sekunden
- Ersatzstromumschaltung: Mit kompatiblem Sigen Energy Gateway
- DC-Verpolungsschutz: Integriert
- Isolationsüberwachung: Integriert
- Fehlerstromüberwachung: Integriert
- Lichtbogenerkennung (AFCI): Abhängig von Geräteausführung und Herstellerfreigabe
- AC-Überstrom-, Überspannungs- und Kurzschlussschutz: Integriert
- AC-Überspannungsschutz: Typ II
- DC-Überspannungsschutz: Typ II
- Inselnetzerkennung: Integriert
- Kommunikation: WLAN, Fast Ethernet und RS485
- Optionale Mobilfunkkommunikation: Über kompatibles Sigen CommMod
- Kühlung: Intelligente aktive Luftkühlung
- Schutzart: IP66
- Abmessungen (B × H × T): 700 × 300 × 260 mm
- Gewicht: 36 kg
- Betriebstemperaturbereich: -30 bis +60 °C
- Monitoring: mySigen App
17,52 kWh Batteriespeicher für eine höhere Eigenversorgung
Das Sigenergy SigenStor 20.0 Speichersystem ermöglicht die zeitversetzte Nutzung selbst erzeugter Photovoltaikenergie. Die beiden enthaltenen SigenStor BAT 10.0 Batteriemodule stellen jeweils 8,76 kWh nutzbare Energie bereit. Gemeinsam ergibt sich eine nutzbare Gesamtspeicherkapazität von 17,52 kWh bei einer Batterie-Nennenergie von 18,08 kWh.
Überschüssiger Solarstrom kann gespeichert und beispielsweise in den Abend- und Nachtstunden, bei geringer Photovoltaikerzeugung oder in Zeiten erhöhten Stromverbrauchs genutzt werden. Dadurch lässt sich der Eigenverbrauch erhöhen und der Bezug von Netzstrom reduzieren.
Die DC-gekoppelte Speicherarchitektur ermöglicht die Speicherung überschüssiger Photovoltaikenergie direkt auf der Gleichstromseite. Dadurch werden zusätzliche Umwandlungsschritte beim Laden des Batteriespeichers reduziert.
SigenStor BAT 10.0 mit Lithium-Eisenphosphat-Technologie
Die beiden SigenStor BAT 10.0 Batteriemodule verwenden Lithium-Eisenphosphat-Zellen mit einer Zellkapazität von 314 Ah. Die LFP-Technologie bietet eine hohe thermische Stabilität und eignet sich für stationäre Hochvolt-Energiespeichersysteme.
Jedes Batteriemodul unterstützt eine maximale kontinuierliche Lade- und Entladeleistung von 4,6 kW. Die beiden enthaltenen Module erreichen zusammen maximal 9,2 kW kontinuierliche Batterieleistung. Kurzzeitig sind unter definierten Betriebsbedingungen bis zu 6,9 kW pro Modul für zehn Sekunden möglich.
Die Batteriemodule werden durch natürliche Konvektion gekühlt und besitzen die Schutzart IP66. Eine Installation in geeigneten Innen- und Außenbereichen ist unter Einhaltung der zulässigen Umgebungsbedingungen und Herstellervorgaben möglich.
Modular erweiterbares SigenStor Speichersystem
Die SigenStor Architektur verbindet den Energy Controller mit kompatiblen Hochvolt-Batteriemodulen zu einer modular aufgebauten Speicherlösung. Die Komponenten sind aufeinander abgestimmt und unterstützen einen kompakten Systemaufbau.
Das Set umfasst zwei BAT-10.0-Batteriemodule. Pro Sigen Energy Controller 15.0 TP lassen sich bis zu sechs kompatible Batteriemodule betreiben. Damit kann die vorhandene Speicherkapazität durch bis zu vier weitere passende Module erhöht werden.
Bei Verwendung von sechs BAT-10.0-Modulen ergibt sich eine nutzbare Gesamtspeicherkapazität von 52,56 kWh und eine Batterie-Nennenergie von 54,24 kWh.
Die maximale kontinuierliche Lade- und Entladeleistung der sechs Module beträgt zusammen 27,6 kW. Die tatsächlich verfügbare Leistung wird jedoch zusätzlich durch die technischen Grenzen des Controllers, die Batterietemperatur und den Ladezustand bestimmt.
Für die Erweiterung gelten die aktuellen Herstellerfreigaben, die zulässigen Montageanordnungen und die erforderlichen elektrischen Anschlussbedingungen.
Sigen Energy Controller 15.0 TP mit drei MPP-Trackern
Der Sigen Energy Controller 15.0 TP ist ein dreiphasiger Hybridwechselrichter mit einer AC-Nennleistung von 15 kW. Er unterstützt eine maximale PV-Anschlussleistung von 24 kW und verfügt über drei unabhängige MPP-Tracker.
Die getrennte Regelung der Photovoltaikeingänge ermöglicht die Anbindung unterschiedlicher PV-Modulgruppen. Dies unterstützt die Anlagenplanung bei verschiedenen Dachausrichtungen oder abweichenden Einstrahlungsbedingungen.
Jeder MPP-Tracker unterstützt maximal 16 A Eingangsstrom und 20 A Kurzschlussstrom. Die maximale DC-Eingangsspannung beträgt 1.100 V und der MPP-Spannungsbereich reicht von 160 bis 1.000 V.
Der maximale Wechselrichterwirkungsgrad beträgt 98,3 %, der europäische Wirkungsgrad 97,9 %. Die maximale AC-Scheinleistung liegt bei 16,5 kVA. Die elektrischen Grenzwerte müssen bei der Auslegung der Photovoltaikanlage berücksichtigt werden.
Intelligentes Energiemanagement mit mySigen
Die Kombination aus Sigen Energy Controller und SigenStor Batteriespeicher ermöglicht eine abgestimmte Steuerung von Photovoltaikerzeugung, Batteriespeicherung und Stromverbrauch.
Über die mySigen App lassen sich bei entsprechender Einrichtung Informationen zur Solarstromerzeugung, zum Ladezustand der Batteriemodule und zu den Energieflüssen einsehen. Dies ermöglicht eine übersichtliche Überwachung des Energiesystems.
Mit einem kompatiblen Sigen Sensor können zusätzlich Stromverbrauch, Netzbezug und Netzeinspeisung erfasst werden. Die gewonnenen Messdaten unterstützen die Eigenverbrauchsoptimierung und die bedarfsgerechte Lade- und Entladeregelung.
Der Energy Controller verfügt über WLAN, Fast Ethernet und RS485. Eine Mobilfunkanbindung kann über kompatibles Kommunikationszubehör ergänzt werden.
Dreiphasige Ersatzstromversorgung mit Sigen Energy Gateway
Der Sigen Energy Controller 15.0 TP unterstützt bei geeigneter Systemkonfiguration eine dreiphasige Ersatzstromversorgung. Für die automatische Netztrennung und Umschaltung ist ein kompatibles Sigen Energy Gateway erforderlich.
Bei fachgerechter Installation können entsprechend eingebundene Verbraucher während eines Ausfalls des öffentlichen Stromnetzes weiter mit Energie versorgt werden. Die vom Hersteller angegebene Umschaltung ohne lastseitige Unterbrechung setzt die vorgesehenen System- und Betriebsbedingungen voraus.
Der Energy Controller unterstützt kurzzeitig eine Backup-Spitzenleistung von bis zu 22,5 kW für zehn Sekunden. Dieser Wert beschreibt die technische Leistungsgrenze des Wechselrichters und ist nicht mit der tatsächlich verfügbaren Batterieleistung gleichzusetzen.
Die beiden enthaltenen BAT-10.0-Batteriemodule stellen zusammen maximal 9,2 kW kontinuierliche Entladeleistung bereit. Die tatsächlich verfügbare Ersatzstromleistung hängt zusätzlich vom Ladezustand, der Photovoltaikerzeugung und den Betriebsbedingungen ab.
Ohne das erforderliche Sigen Energy Gateway und eine fachgerechte elektrische Einbindung steht keine automatische Ersatzstromversorgung zur Verfügung.
Integrierte Schutzfunktionen und IP66-Gehäuse
Der Sigen Energy Controller 15.0 TP verfügt über verschiedene integrierte elektrische Schutz- und Überwachungsfunktionen. Dazu gehören eine Isolationsüberwachung, eine Fehlerstromüberwachung und ein DC-Verpolungsschutz.
Auf der AC- und DC-Seite sind Überspannungsschutzfunktionen des Typs II integriert. Schutzfunktionen gegen AC-Überstrom, Überspannung, Kurzschluss und unbeabsichtigten Inselnetzbetrieb ergänzen die Ausstattung.
Eine AFCI-Lichtbogenerkennung ist entsprechend der Geräteausführung und den jeweiligen Herstellerfreigaben verfügbar.
Der Energy Controller und die Batteriemodule besitzen die Schutzart IP66. Die Installation in geeigneten Innen- und Außenbereichen ist unter Einhaltung der zulässigen Umgebungsbedingungen und Montagevorgaben möglich.
Häufig gestellte Fragen (FAQ)
Wie hoch ist die nutzbare Speicherkapazität des Sigenergy SigenStor 20.0 Sets?
Das Set enthält zwei SigenStor BAT 10.0 Batteriemodule mit jeweils 8,76 kWh nutzbarer Kapazität. Insgesamt ergibt sich eine nutzbare Speicherkapazität von 17,52 kWh. Die gesamte Batterie-Nennenergie beträgt 18,08 kWh.
Welche Leistung bietet der Sigen Energy Controller 15.0 TP?
Der dreiphasige Hybridwechselrichter besitzt eine AC-Nennleistung von 15 kW und eine maximale AC-Scheinleistung von 16,5 kVA. Er unterstützt eine maximale PV-Anschlussleistung von 24 kW und erreicht einen maximalen Wirkungsgrad von 98,3 %.
Wie viele MPP-Tracker besitzt der Sigen Energy Controller 15.0 TP?
Der Energy Controller verfügt über drei unabhängige MPP-Tracker mit jeweils einem PV-Stringeingang. Pro Tracker sind maximal 16 A Eingangsstrom und 20 A Kurzschlussstrom zulässig.
Kann das SigenStor 20.0 Speichersystem erweitert werden?
Ja, das System ist modular erweiterbar. Der Energy Controller unterstützt bis zu sechs kompatible Batteriemodule. Mit sechs BAT-10.0-Modulen ergibt sich eine nutzbare Gesamtspeicherkapazität von 52,56 kWh. Die konkrete Erweiterung muss die aktuellen Herstellerfreigaben und Installationsvorgaben berücksichtigen.
Wie hoch ist die Lade- und Entladeleistung der beiden Batteriemodule?
Jedes SigenStor BAT 10.0 Batteriemodul unterstützt maximal 4,6 kW kontinuierliche Lade- und Entladeleistung. Die beiden enthaltenen Module erreichen zusammen maximal 9,2 kW. Die tatsächlich verfügbare Leistung hängt unter anderem vom Ladezustand und der Batterietemperatur ab.
Ist mit dem Sigenergy SigenStor 20.0 Set eine Ersatzstromversorgung möglich?
Ja, der Sigen Energy Controller 15.0 TP unterstützt eine dreiphasige Ersatzstromversorgung bei geeigneter Anlagenkonfiguration. Für die automatische Umschaltung wird ein kompatibles Sigen Energy Gateway benötigt. Die verfügbare Leistung richtet sich nach der Batterie- und Anlagenkonfiguration.
Welche Batterietechnologie verwenden die SigenStor BAT 10.0 Module?
Die Batteriemodule nutzen Lithium-Eisenphosphat-Technologie (LiFePO4) mit einer Zellkapazität von 314 Ah. Die Technologie zeichnet sich durch eine hohe thermische Stabilität aus und eignet sich für stationäre Hochvolt-Energiespeichersysteme.
Kann das SigenStor 20.0 Speichersystem im Außenbereich installiert werden?
Der Energy Controller und die Batteriemodule besitzen die Schutzart IP66. Eine Installation in geeigneten Außenbereichen ist unter Einhaltung der zulässigen Umgebungsbedingungen und Herstellervorgaben möglich.
Welche Unterschiede bestehen zwischen dem Energy Controller 12.0 TP und 15.0 TP?
Beide Modelle besitzen drei unabhängige MPP-Tracker. Der Energy Controller 12.0 TP bietet 12 kW AC-Nennleistung und unterstützt maximal 19,2 kW PV-Anschlussleistung. Die 15-kW-Ausführung bietet 15 kW AC-Nennleistung und bis zu 24 kW PV-Anschlussleistung. Die nutzbare Batteriekapazität wird durch die Anzahl der angeschlossenen Speichermodule bestimmt.
Wie lassen sich die Energiedaten des SigenStor Speichersystems überwachen?
Über die mySigen App können bei entsprechender Systemkonfiguration Informationen zur Photovoltaikerzeugung, zur Batteriespeicherung und zum Energieverbrauch eingesehen werden. Ein kompatibler Sigen Sensor ermöglicht die Erfassung zusätzlicher Energieflüsse und unterstützt die Speichersteuerung.
