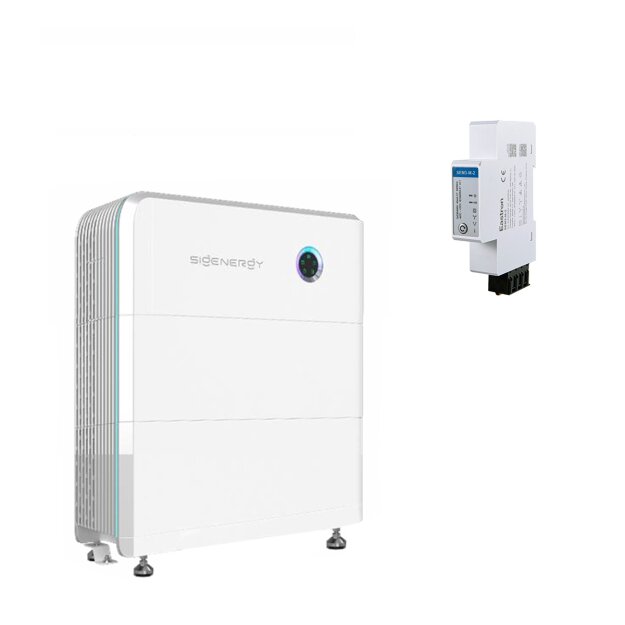

Sigenergy SigenStor 20.0 Set mit Energy Controller 12.0 TP, 17,52 kWh Batteriespeicher und 12 kW
Das Sigenergy SigenStor 20.0 Set mit Energy Controller 12.0 TP kombiniert einen modularen Hochvolt-Batteriespeicher mit einem dreiphasigen Hybridwechselrichter. Das DC-gekoppelte Speichersystem ermöglicht die Speicherung überschüssiger Photovoltaikenergie und deren zeitversetzte Nutzung zur Eigenversorgung. Dadurch lässt sich der Eigenverbrauch selbst erzeugten Solarstroms erhöhen und der Bezug von Netzstrom reduzieren.
Das System verbindet den Sigen Energy Controller 12.0 TP mit 12 kW AC-Nennleistung und zwei SigenStor BAT 10.0 Batteriemodule mit insgesamt 17,52 kWh nutzbarer Speicherkapazität. Drei unabhängige MPP-Tracker ermöglichen die Anbindung unterschiedlicher Photovoltaik-Modulgruppen. Die modulare SigenStor Architektur unterstützt eine bedarfsgerechte Speichersteuerung sowie die spätere Erweiterung der Batteriekapazität.
Produktvorteile im Überblick
-
17,52 kWh nutzbare Speicherkapazität durch zwei SigenStor BAT 10.0 Batteriemodule mit jeweils 8,76 kWh
-
18,08 kWh Batterie-Nennenergie durch zwei Module mit jeweils 9,04 kWh
-
12 kW dreiphasiger Hybridwechselrichter Sigen Energy Controller 12.0 TP
-
DC-gekoppeltes Hochvolt-Speichersystem zur zeitversetzten Nutzung selbst erzeugter Photovoltaikenergie
-
Drei unabhängige MPP-Tracker zur Einbindung unterschiedlicher PV-Modulgruppen
-
Bis zu 19,2 kW PV-Anschlussleistung bei entsprechender Anlagenplanung
-
Maximaler Wechselrichterwirkungsgrad von 98,3 % und europäischer Wirkungsgrad von 97,7 %
-
Lithium-Eisenphosphat-Technologie (LFP) mit hoher thermischer Stabilität
-
9,2 kW kontinuierliche Batterielade- und Entladeleistung durch die beiden enthaltenen Module
-
Modular erweiterbarer Batteriespeicher mit bis zu sechs kompatiblen Batteriemodulen pro Controller
-
Bis zu 18 kW kurzzeitige Backup-Spitzenleistung auf Wechselrichterebene bei geeigneter Systemkonfiguration
-
Integrierte elektrische Schutzfunktionen einschließlich AC- und DC-Überspannungsschutz Typ II
-
Dreiphasige Ersatzstromoption mit kompatiblem Sigen Energy Gateway
-
Schutzart IP66 für Energy Controller und Batteriemodule
-
mySigen App zur Überwachung und Steuerung des Energiesystems
Technische Daten – SigenStor BAT 10.0 Batteriespeicher
- Hersteller: Sigenergy
- Produktserie: SigenStor
- Batteriemodell: SigenStor BAT 10.0
- Speichertyp: Hochvolt-Batteriespeicher
- Anzahl Batteriemodule: 2
- Batterie-Nennenergie je Modul: 9,04 kWh
- Nutzbare Speicherkapazität je Modul: 8,76 kWh
- Gesamte Batterie-Nennenergie: 18,08 kWh
- Nutzbare Gesamtspeicherkapazität: 17,52 kWh
- Batterietechnologie: Lithium-Eisenphosphat (LiFePO4)
- Zellkapazität: 314 Ah
- Entladetiefe: 100 % gemäß Herstellerangabe
- Maximale kontinuierliche Ladeleistung je Modul: 4.600 W
- Maximale kontinuierliche Entladeleistung je Modul: 4.600 W
- Maximale kontinuierliche Lade- und Entladeleistung der zwei Module: 9.200 W
- Spitzenlade- und Entladeleistung je Modul: 6.900 W für 10 Sekunden
- Maximale Anzahl kompatibler Batteriemodule pro Controller: 6
- Kompatible Wechselrichterserie: SigenStor Energy Controller TP gemäß Herstellerfreigabe
- Kühlung: Natürliche Konvektion
- Schutzart: IP66
- Abmessungen je Batteriemodul (B × H × T): 767 × 270 × 265 mm
- Gewicht je Batteriemodul: 78 kg
- Betriebstemperaturbereich: -20 bis +55 °C
- Maximale Betriebshöhe: 4.000 m
- Montage: Boden- oder Wandmontage mit geeignetem Montagesystem
Technische Daten – Sigen Energy Controller 12.0 TP
- Hersteller: Sigenergy
- Modell: Sigen Energy Controller 12.0 TP
- Wechselrichtertyp: Dreiphasiger Hybridwechselrichter
- AC-Nennleistung: 12.000 W
- Maximale AC-Scheinleistung: 13.200 VA
- AC-Nennausgangsstrom: 18,2 A
- Maximaler AC-Ausgangsstrom: 20,1 A
- Netzanschluss: Dreiphasig, 3L/N/PE
- AC-Nennspannung: 380/400 V
- Netzfrequenz: 50/60 Hz
- Leistungsfaktor: 0,8 kapazitiv bis 0,8 induktiv
- Gesamtklirrfaktor (THDi): unter 2 %
- Maximale PV-Anschlussleistung: 19.200 W
- Anzahl unabhängiger MPP-Tracker: 3
- Anzahl PV-Stringeingänge: 3
- Maximale DC-Eingangsspannung: 1.100 V
- DC-Nenneingangsspannung: 600 V
- PV-Startspannung: 180 V
- MPP-Spannungsbereich: 160–1.000 V DC
- Maximaler PV-Eingangsstrom je MPP-Tracker: 16 A
- Maximaler PV-Kurzschlussstrom je MPP-Tracker: 20 A
- Maximaler Wechselrichterwirkungsgrad: 98,3 %
- Europäischer Wirkungsgrad: 97,7 %
- Kompatible Batteriemodule: SigenStor BAT-Serie gemäß Herstellerfreigabe
- Maximale Anzahl Batteriemodule pro Controller: 6
- Batteriespannungsbereich: 600–900 V DC
- Backup-Spitzenleistung auf Wechselrichterebene: 18.000 W für 10 Sekunden
- Ersatzstromumschaltung: Mit kompatiblem Sigen Energy Gateway
- DC-Verpolungsschutz: Integriert
- Isolationsüberwachung: Integriert
- Fehlerstromüberwachung: Integriert
- Lichtbogenerkennung (AFCI): Optional gemäß Modellfreigabe
- AC-Überstrom-, Überspannungs- und Kurzschlussschutz: Integriert
- AC-Überspannungsschutz: Typ II
- DC-Überspannungsschutz: Typ II
- Inselnetzerkennung: Integriert
- Kommunikation: WLAN, Fast Ethernet und RS485
- Optionale Mobilfunkkommunikation: Über kompatibles Sigen CommMod
- Kühlung: Intelligente aktive Luftkühlung
- Schutzart: IP66
- Abmessungen (B × H × T): 700 × 300 × 260 mm
- Gewicht: 36 kg
- Betriebstemperaturbereich: -30 bis +60 °C
- Maximale Betriebshöhe: 4.000 m
- Monitoring: mySigen App
17,52 kWh Batteriespeicher für eine höhere Eigenversorgung
Das Sigenergy SigenStor 20.0 Speichersystem ermöglicht die zeitversetzte Nutzung selbst erzeugter Photovoltaikenergie. Die zwei enthaltenen SigenStor BAT 10.0 Batteriemodule stellen jeweils 8,76 kWh nutzbare Energie bereit. Gemeinsam ergibt sich eine nutzbare Gesamtspeicherkapazität von 17,52 kWh bei einer Batterie-Nennenergie von 18,08 kWh.
Überschüssiger Solarstrom kann gespeichert und beispielsweise während der Abend- und Nachtstunden, bei geringer Photovoltaikerzeugung oder in Zeiten erhöhten Stromverbrauchs genutzt werden. Damit eignet sich die Konfiguration für entsprechend ausgelegte PV-Anlagen mit einem höheren Bedarf an zeitversetzt verfügbarer Energie.
Die DC-gekoppelte Systemarchitektur ermöglicht die Speicherung von Photovoltaikenergie auf der Gleichstromseite. Dadurch werden zusätzliche Umwandlungsschritte beim Laden des Batteriespeichers reduziert.
Sigenergy SigenStor BAT 10.0 mit LFP-Technologie
Die beiden SigenStor BAT 10.0 Batteriemodule verwenden Lithium-Eisenphosphat-Zellen mit einer Zellkapazität von 314 Ah. Diese Zellchemie zeichnet sich durch eine hohe thermische Stabilität aus und eignet sich für stationäre Hochvolt-Speichersysteme.
Jedes Batteriemodul unterstützt eine kontinuierliche Lade- und Entladeleistung von maximal 4,6 kW. Bei zwei Modulen ergibt sich eine maximale kontinuierliche Batterieleistung von 9,2 kW. Kurzzeitig sind unter definierten Bedingungen bis zu 6,9 kW pro Modul für zehn Sekunden möglich.
Die Batteriemodule werden durch natürliche Konvektion gekühlt und verfügen über die Schutzart IP66. Eine Installation in geeigneten Innen- und Außenbereichen ist unter Einhaltung der zulässigen Umgebungs- und Montagebedingungen möglich.
Modular erweiterbares SigenStor All-in-One-System
Die SigenStor Architektur kombiniert den Energy Controller mit kompatiblen Hochvolt-Batteriemodulen zu einer modularen Speicherlösung. Die Komponenten sind aufeinander abgestimmt und ermöglichen eine kompakte Systemanordnung.
Das vorliegende Set enthält zwei Batteriemodule. Pro Sigen Energy Controller 12.0 TP können insgesamt bis zu sechs kompatible SigenStor Batteriemodule eingesetzt werden. Damit lässt sich die vorhandene Speicherkapazität bei steigendem Energiebedarf erweitern.
Bei Verwendung von sechs BAT-10.0-Modulen mit jeweils 8,76 kWh nutzbarer Kapazität ergibt sich eine nutzbare Gesamtspeicherkapazität von 52,56 kWh. Die tatsächlich zulässige Erweiterung richtet sich nach der verwendeten Batteriegeneration, den aktuellen Kompatibilitätsvorgaben und der vorgesehenen Anlagenkonfiguration.
Sigen Energy Controller 12.0 TP mit drei MPP-Trackern
Der Sigen Energy Controller 12.0 TP ist ein dreiphasiger Hybridwechselrichter mit einer AC-Nennleistung von 12 kW. Er unterstützt eine maximale PV-Anschlussleistung von 19,2 kW und verfügt über drei unabhängige MPP-Tracker.
Die getrennte Regelung der PV-Eingänge ermöglicht die Einbindung unterschiedlich ausgerichteter Photovoltaik-Modulgruppen. Dies bietet Vorteile bei mehreren Dachflächen oder verschiedenen Einstrahlungsbedingungen.
Jeder MPP-Tracker unterstützt einen maximalen Eingangsstrom von 16 A und einen maximalen Kurzschlussstrom von 20 A. Die maximale DC-Eingangsspannung beträgt 1.100 V, der MPP-Spannungsbereich liegt zwischen 160 und 1.000 V.
Der maximale Wirkungsgrad beträgt 98,3 %, der europäische Wirkungsgrad liegt bei 97,7 %. Die maximale AC-Scheinleistung beträgt 13,2 kVA. Die elektrischen Grenzwerte müssen bei der Auslegung der PV-Anlage berücksichtigt werden.
Intelligentes Energiemanagement mit mySigen
Die Kombination aus Sigen Energy Controller und SigenStor Batteriespeicher ermöglicht eine abgestimmte Steuerung der Photovoltaikerzeugung, Batteriespeicherung und des Stromverbrauchs.
Über die mySigen App lassen sich bei entsprechender Einrichtung Informationen zur Stromerzeugung, zum Ladezustand der Batteriemodule und zu den Energieflüssen einsehen. Die Plattform unterstützt ein intelligentes Energiemanagement und die bedarfsgerechte Nutzung gespeicherter Solarenergie.
In Verbindung mit einem kompatiblen Sigen Sensor können Stromverbrauch, Netzbezug und Netzeinspeisung erfasst werden. Die Messwerte unterstützen die Eigenverbrauchsoptimierung und eine abgestimmte Lade- und Entladeregelung.
Der Energy Controller unterstützt WLAN, Fast Ethernet und RS485. Über kompatibles Kommunikationszubehör lässt sich eine Mobilfunkverbindung ergänzen.
Dreiphasige Ersatzstromversorgung mit Sigen Energy Gateway
Der Sigen Energy Controller 12.0 TP unterstützt eine dreiphasige Ersatzstromversorgung bei geeigneter Systemkonfiguration. Für die automatische Netztrennung und Umschaltung wird ein kompatibles Sigen Energy Gateway benötigt.
Bei entsprechender Installation ermöglicht das System die Versorgung dafür vorgesehener Verbraucher während eines Ausfalls des öffentlichen Stromnetzes. Die vom Hersteller spezifizierte unterbrechungsfreie Umschaltung setzt die dafür vorgesehenen Betriebsbedingungen voraus.
Die kurzzeitige Backup-Spitzenleistung des Wechselrichters beträgt bis zu 18 kW für zehn Sekunden. Dieser Wert beschreibt eine Leistungsgrenze des Energy Controllers und ist nicht mit der tatsächlich verfügbaren Batterieleistung gleichzusetzen.
Die beiden enthaltenen BAT-10.0-Batteriemodule unterstützen zusammen maximal 9,2 kW kontinuierliche Entladeleistung. Die tatsächlich verfügbare Ersatzstromleistung hängt zusätzlich vom Ladezustand, den Betriebsbedingungen und der verfügbaren Photovoltaikerzeugung ab.
Integrierte Schutzfunktionen und IP66-Gehäuse
Der Sigen Energy Controller 12.0 TP verfügt über verschiedene elektrische Schutz- und Überwachungsfunktionen. Dazu gehören eine Isolationsüberwachung, eine Fehlerstromüberwachung, ein DC-Verpolungsschutz sowie Schutzfunktionen gegen AC-Überstrom, Überspannung und Kurzschluss.
Auf der AC- und DC-Seite sind Überspannungsschutzfunktionen des Typs II integriert. Eine AFCI-Lichtbogenerkennung ist abhängig von der jeweiligen Geräteausführung und Herstellerfreigabe optional verfügbar.
Der Energy Controller und die Batteriemodule besitzen die Schutzart IP66. Die Installation in geeigneten Innen- und Außenbereichen ist unter Einhaltung der zulässigen Umgebungsbedingungen und Installationsvorgaben möglich.
Häufig gestellte Fragen (FAQ)
Wie hoch ist die nutzbare Speicherkapazität des Sigenergy SigenStor 20.0 Sets?
Das Set verwendet zwei SigenStor BAT 10.0 Batteriemodule mit jeweils 8,76 kWh nutzbarer Kapazität. Insgesamt stehen damit 17,52 kWh nutzbare Speicherkapazität zur Verfügung. Die gesamte Batterie-Nennenergie beträgt 18,08 kWh.
Welche Leistung bietet der Sigen Energy Controller 12.0 TP?
Der dreiphasige Hybridwechselrichter besitzt eine AC-Nennleistung von 12 kW und eine maximale AC-Scheinleistung von 13,2 kVA. Er unterstützt eine maximale PV-Anschlussleistung von 19,2 kW und erreicht einen maximalen Wirkungsgrad von 98,3 %.
Wie viele MPP-Tracker besitzt der Sigen Energy Controller 12.0 TP?
Der Energy Controller verfügt über drei unabhängige MPP-Tracker mit jeweils einem PV-Stringeingang. Pro Tracker sind maximal 16 A Eingangsstrom und 20 A Kurzschlussstrom vorgesehen.
Kann das SigenStor 20.0 Speichersystem nachträglich erweitert werden?
Ja, das System ist modular erweiterbar. Pro kompatiblem Sigen Energy Controller können bis zu sechs Batteriemodule eingesetzt werden. Bei Verwendung von sechs BAT-10.0-Modulen ergibt sich eine nutzbare Gesamtspeicherkapazität von 52,56 kWh. Voraussetzung ist eine entsprechend freigegebene Systemkonfiguration.
Welche Lade- und Entladeleistung besitzen die beiden Batteriemodule?
Jedes SigenStor BAT 10.0 Batteriemodul unterstützt maximal 4,6 kW kontinuierliche Lade- und Entladeleistung. Zusammen erreichen die beiden Module bis zu 9,2 kW. Die tatsächlich verfügbare Leistung richtet sich nach dem Ladezustand, der Temperatur und den jeweiligen Betriebsbedingungen.
Ist mit dem SigenStor 20.0 Set eine Ersatzstromversorgung möglich?
Ja, der Sigen Energy Controller 12.0 TP unterstützt eine dreiphasige Ersatzstromversorgung. Für die automatische Umschaltung wird ein kompatibles Sigen Energy Gateway benötigt. Die verfügbare Ersatzstromleistung hängt von der Batteriekonfiguration und den Betriebsbedingungen ab.
Welche Batterietechnologie verwendet der SigenStor BAT 10.0?
Die beiden Batteriemodule verwenden Lithium-Eisenphosphat-Technologie (LiFePO4). Die Zellkapazität beträgt 314 Ah. Die Batteriemodule sind für stationäre Hochvolt-Speichersysteme ausgelegt.
Kann der Sigenergy SigenStor Batteriespeicher im Außenbereich installiert werden?
Der Energy Controller und die Batteriemodule verfügen über die Schutzart IP66. Die Installation in geeigneten Außenbereichen ist unter Einhaltung der zulässigen Umgebungsbedingungen und Montagevorgaben möglich.
Welche Aufgabe übernimmt ein Sigen Sensor TP-CT100?
Ein kompatibler Sigen Sensor TP-CT100 erfasst dreiphasige elektrische Messwerte und unterstützt die Eigenverbrauchsoptimierung. Die Messdaten können für die Steuerung des Batteriespeichers und die Darstellung der Energieflüsse verwendet werden.
Wie lässt sich das Sigenergy Speichersystem überwachen?
Über die mySigen App können bei entsprechender Einrichtung Informationen zur Photovoltaikerzeugung, zum Batteriespeicher und zum Energieverbrauch eingesehen werden. In Kombination mit geeigneter Messtechnik lassen sich zusätzliche Energieflüsse darstellen.
