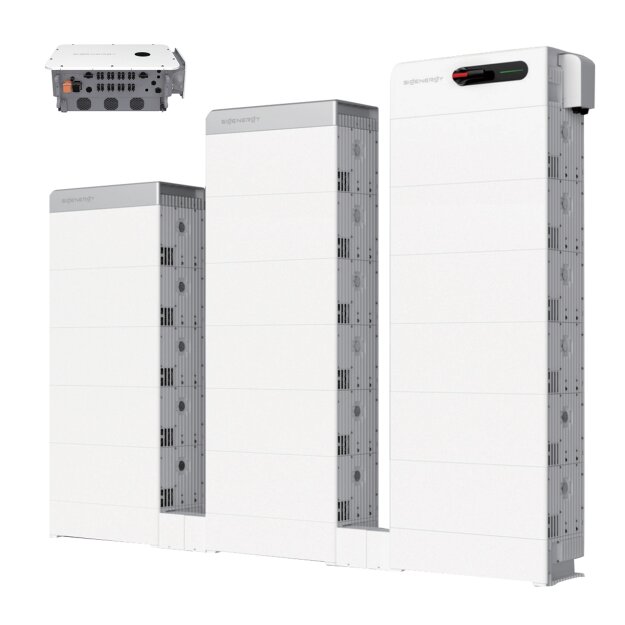

Sigenergy SigenStack 204 kWh Set mit Sigen Hybrid 100 M1-HYA, 198,9 kWh Batteriespeicher und 100 kW
Das Sigenergy SigenStack 204 kWh Set mit Sigen Hybrid 100 M1-HYA kombiniert einen modularen Hochvolt-Gewerbespeicher mit einem leistungsstarken dreiphasigen Hybridwechselrichter. Das DC-gekoppelte Speichersystem ermöglicht die Speicherung überschüssiger Photovoltaikenergie und deren zeitversetzte Nutzung. Die Kombination eignet sich für entsprechend dimensionierte Photovoltaikanlagen in Gewerbe- und Industriebetrieben sowie für weitere Anwendungen mit einem hohen Energiebedarf.
Das Speichersystem umfasst 17 SigenStack BAT 12.0 Batteriemodule mit insgesamt 198,9 kWh nutzbarer Speicherkapazität und den Sigen Hybrid 100 M1-HYA mit 100 kW AC-Nennleistung. Acht unabhängige MPP-Tracker mit insgesamt 16 PV-Stringeingängen unterstützen die Anbindung unterschiedlicher Photovoltaik-Modulgruppen. Die modulare SigenStack Architektur ermöglicht eine flexible Anlagenauslegung und die bedarfsgerechte Nutzung gespeicherter Solarenergie.
Produktvorteile im Überblick
-
198,9 kWh nutzbare Speicherkapazität durch 17 SigenStack BAT 12.0 Batteriemodule
-
205,02 kWh nominelle Batterieenergie durch 17 Module mit jeweils 12,06 kWh
-
100 kW dreiphasiger Hybridwechselrichter Sigen Hybrid 100 M1-HYA
-
DC-gekoppeltes Hochvolt-Speichersystem zur Speicherung und zeitversetzten Nutzung von Photovoltaikenergie
-
Acht unabhängige MPP-Tracker mit jeweils zwei PV-Stringeingängen
-
Bis zu 200 kWp PV-Generatorleistung bei entsprechender Anlagenplanung
-
Lithium-Eisenphosphat-Technologie (LiFePO4) mit hoher thermischer Stabilität
-
Modulare Speicherarchitektur mit drei Batteriestacks und kompatibler Batteriesteuerung
-
0,5C-Nennlade- und Entladerate der SigenStack Batteriemodule
-
Modular erweiterbar auf bis zu 21 kompatible Batteriemodule bei geeigneter Systemkonfiguration
-
Maximaler Wechselrichterwirkungsgrad von 98,6 % für eine effiziente Energieumwandlung
-
Integriertes Energiemanagement zur Steuerung von Photovoltaikerzeugung und Batteriespeicherung
-
Integrierte elektrische Schutzfunktionen einschließlich AFCI-Lichtbogenerkennung
-
Schutzart IP66 des Batteriesystems und des Hybridwechselrichters
-
Sigenergy Cloud und mySigen App zur Überwachung relevanter Energie- und Betriebsdaten
Technische Daten – Sigenergy SigenStack 204 kWh
- Hersteller: Sigenergy
- Produktserie: SigenStack
- Speichermodell: SigenStack 204 kWh
- Speichertyp: Modulares Hochvolt-Gewerbespeichersystem
- Batteriemodell: SigenStack BAT 12.0
- Anzahl Batteriemodule: 17
- Nominelle Energie je Batteriemodul: 12,06 kWh
- Nominelle Batterieenergie gesamt: 205,02 kWh
- Nutzbare Gesamtspeicherkapazität: 198,9 kWh
- Batterietechnologie: Lithium-Eisenphosphat (LiFePO4)
- Zellkapazität: 314 Ah
- Systemarchitektur: Hochvolt mit DC-Kopplung
- Nennlade- und Entladerate der Batteriemodule: 0,5C
- Maximale Lade- und Entladerate der Batteriemodule: 1C
- Anzahl Batteriestacks: 3
- Vorgesehene Modulverteilung: 5 + 6 + 6
- Maximale Anzahl Batteriemodule je Stack: 7
- Maximale Anzahl Batteriemodule je kompatibler Systemkonfiguration: 21
- Batteriesteuerung: Kompatibler SigenStack Battery Controller
- Kommunikation: Über die vorgesehenen SigenStack Systemkomponenten
- Kühlung: Intelligente Luftkühlung
- Schutzart: IP66
- Abmessungen je Batteriemodul (B × H × T): 770 × 300 × 363 mm
- Montageart: Bodenaufstellung mit kompatiblen Systembasen
- Installationsbereich: Geeigneter Innen- und Außenbereich
Technische Daten – Sigen Hybrid 100 M1-HYA
- Hersteller: Sigenergy
- Modell: Sigen Hybrid 100 M1-HYA
- Wechselrichtertyp: Dreiphasiger Hybridwechselrichter für gewerbliche Photovoltaikanlagen
- AC-Nennleistung: 100.000 W
- Maximale AC-Scheinleistung: 110.000 VA gemäß internationaler Gerätespezifikation
- Maximale PV-Generatorleistung: 200.000 Wp
- Anzahl unabhängiger MPP-Tracker: 8
- Anzahl PV-Stringeingänge je MPP-Tracker: 2
- Anzahl PV-Stringeingänge gesamt: 16
- Maximale DC-Eingangsspannung: 1.100 V
- DC-Nenneingangsspannung: 600 V bei 380/400 V AC
- PV-Startspannung: 180 V
- MPP-Spannungsbereich: 160–1.000 V DC
- Maximaler PV-Eingangsstrom je MPP-Tracker: 40 A
- Maximaler PV-Kurzschlussstrom je MPP-Tracker: 60 A
- Kompatibles Batteriesystem: SigenStack BAT 12.0 mit geeigneter Batteriesteuerung
- Unterstützte Batteriemodule je System: 4 bis 21 gemäß Herstellerfreigabe
- Maximale Batterieladeleistung auf Wechselrichterebene: 110.000 W
- Maximale Batterieentladeleistung auf Wechselrichterebene: 110.000 W
- Maximaler Batteriebetriebsstrom: 180 A
- Maximaler Wechselrichterwirkungsgrad: 98,6 %
- Europäischer Wirkungsgrad: 98,1 %
- Netzanschluss: Dreiphasig, 380/400 V AC
- Netzfrequenz: 50/60 Hz
- AC-Nennausgangsstrom: 151,9 A bei 380 V
- Elektrische Schutzfunktionen: DC-Verpolungsschutz, Isolations- und Fehlerstromüberwachung
- Lichtbogenerkennung: AFCI
- AC-Überstrom-, Überspannungs- und Kurzschlussschutz: Integriert
- AC-Überspannungsschutz: Typ II
- DC-Überspannungsschutz: Typ II, Typ I + II optional
- Inselnetzerkennung: Integriert
- Kommunikation: WLAN, Fast Ethernet und RS485
- Optionale Mobilfunkkommunikation: Über kompatibles Sigen CommMod
- Energiemanagement: Integriertes EMS
- Kühlung: Intelligente aktive Luftkühlung
- Schutzart: IP66
- Betriebstemperaturbereich: -30 bis +60 °C
- Abmessungen (B × H × T): 918 × 640 × 340 mm
- Gewicht: ca. 78 kg
- Monitoring: Sigenergy Cloud und mySigen App
198,9 kWh nutzbarer Gewerbespeicher für Photovoltaikanlagen
Das Sigenergy SigenStack 204 kWh Speichersystem ermöglicht die Speicherung größerer Energiemengen aus einer kompatiblen Photovoltaikanlage. Die 17 enthaltenen Batteriemodule stellen zusammen 198,9 kWh nutzbare Speicherkapazität bei einer nominellen Batterieenergie von 205,02 kWh bereit.
Die gespeicherte Photovoltaikenergie kann beispielsweise während verbrauchsintensiver Betriebszeiten, bei geringer Solarstromerzeugung oder außerhalb der unmittelbaren Erzeugungszeiten genutzt werden. Damit unterstützt das Speichersystem eine bedarfsgerechte Energieversorgung und die Erhöhung des Eigenverbrauchs.
Die Speicherlösung eignet sich für gewerbliche und industrielle Anwendungen mit entsprechend hohem Energiebedarf. Die tatsächliche Wirtschaftlichkeit und die geeignete Speicherdimensionierung hängen insbesondere vom betrieblichen Lastprofil, der vorhandenen Photovoltaikanlage und der geplanten Betriebsstrategie ab.
Modularer SigenStack Aufbau mit 17 Batteriemodulen
Die Sigenergy SigenStack Architektur ermöglicht die Kombination mehrerer Batteriemodule zu einem modularen Hochvolt-Speichersystem. Jedes SigenStack BAT 12.0 Modul verfügt über 12,06 kWh nominelle Energie und nutzt Lithium-Eisenphosphat-Zellen.
Die 204-kWh-Systemkonfiguration besteht aus 17 Batteriemodulen, die auf drei Batteriestacks verteilt werden. Die vom Hersteller vorgesehene Anordnung für diese Speicherklasse umfasst einen Hauptstack mit fünf Modulen und zwei weitere Stacks mit jeweils sechs Modulen.
Die einzelnen Batteriemodule werden innerhalb der jeweiligen Stacks über das vorgesehene Stecksystem miteinander verbunden. Für die elektrische Anbindung und die Steuerung der Batteriestacks kommen kompatible SigenStack Systemkomponenten zum Einsatz.
Die Bodenaufstellung erfolgt auf geeigneten Systembasen. Dabei sind die vorgeschriebenen Montageabstände, die statischen Anforderungen und die technischen Herstellervorgaben zu berücksichtigen.
Modular erweiterbares Hochvolt-Speichersystem
Das SigenStack System ist modular aufgebaut und ermöglicht die Anpassung der Speicherkapazität an unterschiedliche gewerbliche Anwendungen. Pro Batteriestack können bis zu sieben kompatible SigenStack BAT 12.0 Module eingesetzt werden.
Eine entsprechend freigegebene Systemkonfiguration unterstützt insgesamt bis zu 21 Batteriemodule. Bei vollständiger Ausbaustufe ergibt sich eine nominelle Batterieenergie von 253,26 kWh.
Die tatsächlich mögliche Erweiterung richtet sich nach der eingesetzten Batteriesteuerung, der zulässigen Stack-Anordnung und den Leistungsgrenzen des angeschlossenen Hybridwechselrichters.
Bei einer Erweiterung sind außerdem die erforderlichen Systembasen, Verbindungskomponenten und elektrischen Anschlussbedingungen zu berücksichtigen. Die konkrete Konfiguration muss anhand der aktuellen Sigenergy-Herstellervorgaben geplant werden.
Sigen Hybrid 100 M1-HYA mit 100 kW und acht MPP-Trackern
Der Sigen Hybrid 100 M1-HYA ist ein dreiphasiger Hybridwechselrichter mit einer AC-Nennleistung von 100 kW. Er unterstützt eine maximale PV-Generatorleistung von 200 kWp und ist für größere Photovoltaikanlagen im gewerblichen Bereich ausgelegt.
Acht unabhängige MPP-Tracker mit jeweils zwei PV-Stringeingängen ermöglichen die flexible Anbindung unterschiedlicher Photovoltaik-Modulgruppen. Insgesamt stehen 16 PV-Stringeingänge zur Verfügung.
Der maximale Eingangsstrom beträgt 40 A pro MPP-Tracker, der maximal zulässige Kurzschlussstrom 60 A. Die getrennte MPP-Regelung unterstützt die Einbindung unterschiedlicher Dachausrichtungen und Einstrahlungsbedingungen.
Der Hybridwechselrichter erreicht einen maximalen Wirkungsgrad von 98,6 % und einen europäischen Wirkungsgrad von 98,1 %. Die elektrische Auslegung muss die zulässigen Strom- und Spannungsgrenzen sowie die geltenden Netzanschlussbedingungen berücksichtigen.
DC-gekoppelte Batteriespeicherung für gewerbliche Anwendungen
Das SigenStack Speichersystem nutzt eine DC-gekoppelte Architektur. Überschüssiger Photovoltaikstrom kann direkt auf der Gleichstromseite gespeichert werden, ohne vorher in Wechselstrom umgewandelt werden zu müssen.
Dadurch lassen sich zusätzliche Energieumwandlungen beim Laden des Batteriespeichers reduzieren. Die Architektur unterstützt einen effizienten Energietransfer zwischen Photovoltaikanlage, Batteriespeicher und Hybridwechselrichter.
Die maximale Batterielade- und Entladeleistung des Sigen Hybrid 100 M1-HYA beträgt auf Wechselrichterebene 110 kW. Die tatsächlich verfügbare Leistung richtet sich jedoch nach der Batteriekonfiguration, dem verwendeten Battery Controller sowie dem Ladezustand und den Betriebsbedingungen.
Intelligentes Energiemanagement mit Sigenergy Cloud
Der Sigen Hybrid 100 M1-HYA verfügt über ein integriertes Energiemanagementsystem. Dieses unterstützt die abgestimmte Steuerung von Photovoltaikerzeugung, Batteriespeicherung und Energieverbrauch.
In Verbindung mit kompatibler Messtechnik können Energieflüsse erfasst und für die bedarfsgerechte Steuerung des Speichersystems verwendet werden. Dadurch lässt sich die Speichernutzung an das betriebliche Lastprofil und die verfügbare Photovoltaikenergie anpassen.
Über die Sigenergy Cloud und die mySigen App können relevante Betriebs- und Energiedaten überwacht werden. Dazu gehören bei entsprechender Systemkonfiguration beispielsweise Informationen zur Photovoltaikerzeugung, zum Batteriespeicherbetrieb und zur Energieverteilung.
Der Wechselrichter unterstützt WLAN, Fast Ethernet und RS485. Eine Mobilfunkverbindung kann mit kompatiblem Kommunikationszubehör ergänzt werden.
Batteriesicherheit und integrierte Schutzfunktionen
Die SigenStack BAT 12.0 Batteriemodule verwenden Lithium-Eisenphosphat-Zellen und verfügen über ein integriertes Batteriemanagement. Dieses überwacht relevante Betriebsparameter und unterstützt die sichere Steuerung des Batteriesystems.
Zur Sicherheitsarchitektur gehören unter anderem Temperaturüberwachung und weitere Schutzmechanismen gegen kritische Betriebszustände. Die Batteriemodule sind für den Einsatz in modularen gewerblichen Energiespeichersystemen ausgelegt.
Der Sigen Hybrid 100 M1-HYA verfügt zusätzlich über verschiedene elektrische Schutzfunktionen. Dazu gehören eine AFCI-Lichtbogenerkennung, eine Isolations- und Fehlerstromüberwachung, ein DC-Verpolungsschutz sowie Schutzfunktionen gegen Überstrom und Kurzschluss.
Auf der AC- und DC-Seite ist Überspannungsschutz des Typs II vorgesehen. Der Wechselrichter und das Batteriesystem besitzen die Schutzart IP66. Die Installation in geeigneten Innen- und Außenbereichen ist unter Einhaltung der vorgesehenen Umgebungsbedingungen und Herstellervorgaben möglich.
Systemplanung und Installation des SigenStack Gewerbespeichers
Die Planung eines Gewerbespeichers mit 198,9 kWh nutzbarer Speicherkapazität erfordert eine auf den jeweiligen Betrieb abgestimmte Anlagenkonfiguration. Dabei sind insbesondere das Stromverbrauchsprofil, die vorhandene oder geplante Photovoltaikleistung und die technischen Netzanschlussbedingungen zu berücksichtigen.
Das modulare SigenStack Konzept ermöglicht die Aufstellung mehrerer Batteriestacks. Die Verbindung der einzelnen Komponenten erfolgt mit den dafür vorgesehenen Systembasen, Leitungen und Steuerungseinheiten.
Für eine vollständige Energieerfassung sind geeignete Messkomponenten erforderlich. Eine mögliche Ersatzstromversorgung muss gesondert hinsichtlich der freigegebenen Wechselrichterfunktionen, der notwendigen Umschalteinrichtung und der verfügbaren Batterieleistung geprüft werden.
Die Montage und elektrische Inbetriebnahme müssen durch qualifiziertes elektrotechnisches Fachpersonal unter Beachtung der geltenden technischen Vorschriften erfolgen.
Häufig gestellte Fragen (FAQ)
Wie hoch ist die nutzbare Speicherkapazität des SigenStack 204 kWh Sets?
Das System besteht aus 17 SigenStack BAT 12.0 Batteriemodulen und bietet insgesamt 198,9 kWh nutzbare Speicherkapazität. Die nominelle Batterieenergie beträgt 205,02 kWh. Die Bezeichnung 204 kWh dient der Zuordnung zur entsprechenden Speicherklasse.
Welche Leistung besitzt der Sigen Hybrid 100 M1-HYA?
Der dreiphasige Hybridwechselrichter verfügt über eine AC-Nennleistung von 100 kW und eine maximale AC-Scheinleistung von 110 kVA gemäß internationaler Gerätespezifikation. Er unterstützt eine maximale PV-Generatorleistung von 200 kWp und erreicht einen maximalen Wirkungsgrad von 98,6 %.
Wie viele MPP-Tracker besitzt der Sigen Hybrid 100 M1-HYA?
Der Wechselrichter verfügt über acht unabhängige MPP-Tracker mit jeweils zwei PV-Stringeingängen. Insgesamt stehen 16 Stringeingänge zur Verfügung. Der maximale Eingangsstrom beträgt 40 A je MPP-Tracker, der maximale Kurzschlussstrom 60 A.
Wie viele Batteriemodule enthält das SigenStack 204 kWh System?
Das System umfasst 17 SigenStack BAT 12.0 Batteriemodule. Für die 204-kWh-Konfiguration ist eine Verteilung auf drei Batteriestacks vorgesehen. Diese bestehen aus fünf Modulen im Hauptstack und jeweils sechs Modulen in zwei weiteren Stacks.
Kann das SigenStack 204 kWh Speichersystem erweitert werden?
Ja, die modulare Systemarchitektur unterstützt bei geeigneter Konfiguration bis zu 21 kompatible Batteriemodule. Mit 21 BAT-12.0-Modulen ergibt sich eine nominelle Batterieenergie von 253,26 kWh. Die konkrete Erweiterung muss mit der eingesetzten Batteriesteuerung und dem Hybridwechselrichter kompatibel sein.
Welche Batterietechnologie verwendet das Sigenergy SigenStack System?
Die SigenStack BAT 12.0 Batteriemodule nutzen Lithium-Eisenphosphat-Technologie (LiFePO4) mit einer Zellkapazität von 314 Ah. Die Batteriemodule besitzen eine nominelle Energie von jeweils 12,06 kWh und sind für stationäre Hochvolt-Speichersysteme im gewerblichen Bereich vorgesehen.
Welche Vorteile bietet die DC-Kopplung des SigenStack Speichersystems?
Bei der DC-Kopplung wird überschüssige Photovoltaikenergie direkt auf der Gleichstromseite gespeichert. Dadurch können zusätzliche Energieumwandlungen beim Laden reduziert werden. Dies unterstützt einen effizienten Betrieb des PV-Speichersystems.
Ist das SigenStack Gewerbespeichersystem für eine Außeninstallation geeignet?
Das Batteriesystem und der Sigen Hybrid 100 M1-HYA besitzen die Schutzart IP66. Eine Installation in geeigneten Außenbereichen ist unter Einhaltung der zulässigen Umgebungsbedingungen, Montagevorgaben und erforderlichen Sicherheitsabstände möglich.
Ist mit dem SigenStack 204 kWh Set eine Ersatzstromversorgung möglich?
Eine Ersatzstromversorgung muss anhand der konkreten Systemkonfiguration und der dafür freigegebenen Zusatzkomponenten geprüft werden. Der Sigen Hybrid 100 M1-HYA und der Batteriespeicher allein gewährleisten keine automatische Ersatzstromversorgung. Für entsprechende Anwendungen sind zusätzliche technische Voraussetzungen und eine geeignete Netzumschaltung erforderlich.
Wie lassen sich die Energiedaten des SigenStack Speichersystems überwachen?
Über die Sigenergy Cloud und die mySigen App lassen sich bei entsprechender Systemkonfiguration relevante Informationen zur Photovoltaikerzeugung, zum Batteriespeicherbetrieb und zu den Energieflüssen überwachen. Für eine vollständige Verbrauchs- und Netzmessung sind geeignete Messkomponenten erforderlich.
