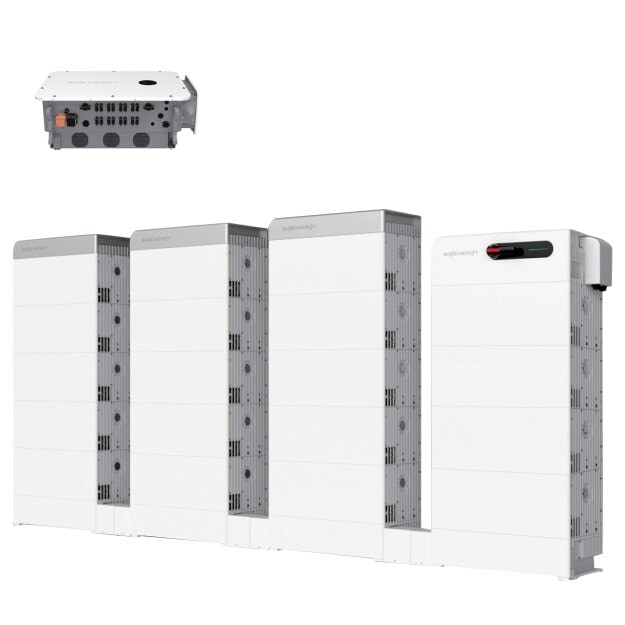

Sigenergy SigenStack 228 kWh Set mit Sigen Hybrid 110 M1-HYA, 222,3 kWh Batteriespeicher und 110 kW
Das Sigenergy SigenStack 228 kWh Set mit Sigen Hybrid 110 M1-HYA kombiniert ein modulares Hochvolt-Batteriespeichersystem mit einem leistungsstarken dreiphasigen Hybridwechselrichter. Die DC-gekoppelte Speicherlösung ermöglicht die Speicherung überschüssiger Photovoltaikenergie und deren zeitversetzte Nutzung. Damit eignet sich das System für größere gewerbliche Photovoltaikanlagen, Industriegebäude und weitere Anwendungen mit erhöhtem Strom- und Speicherbedarf.
Das Speichersystem umfasst 19 SigenStack BAT 12.0 Batteriemodule mit insgesamt 222,3 kWh nutzbarer Speicherkapazität und den Sigen Hybrid 110 M1-HYA mit 110 kW AC-Nennleistung. Acht unabhängige MPP-Tracker ermöglichen die Einbindung unterschiedlicher Photovoltaik-Modulgruppen. Die modulare SigenStack Architektur unterstützt eine flexible Systemplanung und die bedarfsgerechte Nutzung gespeicherter Solarenergie.
Produktvorteile im Überblick
-
222,3 kWh nutzbare Speicherkapazität durch 19 SigenStack BAT 12.0 Batteriemodule
-
110 kW dreiphasiger Hybridwechselrichter Sigen Hybrid 110 M1-HYA
-
DC-gekoppeltes Hochvolt-Speichersystem zur Speicherung und zeitversetzten Nutzung von Photovoltaikenergie
-
19 modulare LFP-Batteriemodule mit jeweils 12,06 kWh nomineller Energie
-
Acht unabhängige MPP-Tracker mit jeweils zwei PV-Stringeingängen
-
Bis zu 220 kWp PV-Generatorleistung bei entsprechender Anlagenauslegung
-
Lithium-Eisenphosphat-Technologie (LiFePO4) mit hoher thermischer Stabilität
-
Modularer Speicheraufbau mit vier Batteriestacks und einer abgestimmten Batteriesteuerung
-
0,5C-Systemarchitektur für die Integration in geeignete gewerbliche Energiespeicheranwendungen
-
Maximaler Wechselrichterwirkungsgrad von 98,6 % unter definierten Betriebsbedingungen
-
Integriertes Energiemanagement zur abgestimmten Steuerung von PV-Erzeugung und Batteriespeicherung
-
AFCI-Lichtbogenerkennung sowie AC- und DC-Überspannungsschutz
-
Integrierte Schutzmechanismen auf Batteriemodulebene einschließlich Temperatur- und Rauchüberwachung
-
Schutzart IP66 für das Speichersystem und den Hybridwechselrichter
-
Sigenergy Cloud und mySigen zur Überwachung relevanter Energie- und Betriebsdaten
Technische Daten – Sigenergy SigenStack 228 kWh
- Hersteller: Sigenergy
- Produktserie: SigenStack
- Speichermodell: SigenStack 228 kWh
- Speichertyp: Modulares Hochvolt-Batteriespeichersystem
- Batteriemodell: SigenStack BAT 12.0
- Anzahl Batteriemodule: 19
- Nominelle Energie je Batteriemodul: 12,06 kWh
- Nominelle Batterieenergie gesamt: 229,14 kWh
- Nutzbare Gesamtspeicherkapazität: 222,3 kWh
- Batterietechnologie: Lithium-Eisenphosphat (LiFePO4)
- Zellkapazität: 314 Ah
- Systemarchitektur: Hochvolt mit DC-Kopplung
- Systemauslegung: 0,5C
- Nennlade- und Entladerate der Batteriemodule: 0,5C
- Maximale Lade- und Entladerate der Batteriemodule: 1C
- Anzahl Batteriestacks in der vorgesehenen Konfiguration: 4
- Modulverteilung: 4 + 5 + 5 + 5 Batteriemodule
- Maximale Anzahl Batteriemodule je Stack: 7
- Maximale Anzahl Batteriemodule im SigenStack System: 21, abhängig von der freigegebenen Konfiguration
- Batteriesteuerung: SigenStack Battery Controller
- Kommunikation: Über die vorgesehenen SigenStack Systemkomponenten
- Schutzart: IP66
- Kühlung: Intelligente Luftkühlung
- Abmessungen je Batteriemodul (B × H × T): 770 × 300 × 363 mm
- Montageart: Bodenaufstellung mit kompatiblen Systembasen
- Installationsbereich: Geeigneter Innen- und Außenbereich
Technische Daten – Sigen Hybrid 110 M1-HYA
- Hersteller: Sigenergy
- Modell: Sigen Hybrid 110 M1-HYA
- Wechselrichtertyp: Dreiphasiger Hybridwechselrichter für gewerbliche Anlagen
- AC-Nennleistung: 110.000 W
- Maximale AC-Scheinleistung: 121.000 VA gemäß internationaler Gerätespezifikation
- Netzanschluss: Dreiphasig, 380/400 V
- Netzfrequenz: 50/60 Hz
- Maximale PV-Generatorleistung: 220.000 Wp
- Anzahl unabhängiger MPP-Tracker: 8
- Anzahl PV-Stringeingänge je MPP-Tracker: 2
- Anzahl PV-Stringeingänge gesamt: 16
- Maximale DC-Eingangsspannung: 1.100 V
- DC-Nenneingangsspannung: 600 V bei 380/400 V AC
- PV-Startspannung: 180 V
- MPP-Spannungsbereich: 160–1.000 V DC
- Maximaler PV-Eingangsstrom je MPP-Tracker: 32 A
- Maximaler PV-Kurzschlussstrom je MPP-Tracker: 50 A
- Kompatibles Batteriesystem: SigenStack BAT 12.0 mit geeigneter Batteriesteuerung
- Maximale Batterieentladeleistung auf Wechselrichterebene: 121.000 W
- Batterieseitiger maximaler Betriebsstrom: 180 A
- Maximaler Wechselrichterwirkungsgrad: 98,6 %
- Elektrische Schutzfunktionen: DC-Verpolungsschutz, Isolationsüberwachung und Fehlerstromüberwachung
- Lichtbogenerkennung: AFCI
- AC-Überstrom-, Überspannungs- und Kurzschlussschutz: Integriert
- DC-Überspannungsschutz: Typ II, Typ I + II optional
- AC-Überspannungsschutz: Typ II
- Inselnetzerkennung: Integriert
- Kommunikation: WLAN, Fast Ethernet und RS485
- Optionale Mobilfunkkommunikation: Über kompatibles Sigen CommMod
- Energiemanagement: Integriertes EMS
- Parallelschaltung: Unterstützung von bis zu 100 kompatiblen Wechselrichtern gemäß Systemvorgaben
- Kühlung: Intelligente aktive Luftkühlung
- Schutzart: IP66
- Betriebstemperaturbereich: -30 bis +60 °C
- Abmessungen (B × H × T): 999 × 668 × 340 mm
- Gewicht: ca. 78 kg
- Monitoring: Sigenergy Cloud und mySigen
222,3 kWh nutzbarer Gewerbespeicher für Photovoltaikanlagen
Das Sigenergy SigenStack System speichert überschüssige Energie aus einer kompatiblen Photovoltaikanlage und stellt sie bei Bedarf wieder bereit. Die 19 enthaltenen Batteriemodule bieten eine nominelle Energie von insgesamt 229,14 kWh und eine nutzbare Speicherkapazität von 222,3 kWh.
Die gespeicherte Solarenergie kann beispielsweise während verbrauchsintensiver Betriebszeiten, bei geringer Photovoltaikerzeugung oder außerhalb der unmittelbaren Erzeugungszeiten genutzt werden. Dadurch lassen sich Eigenverbrauch und Energieverfügbarkeit entsprechend der betrieblichen Laststruktur verbessern.
Das Speichersystem eignet sich insbesondere für gewerbliche und industrielle Anwendungen, bei denen größere Energiemengen gespeichert und zeitversetzt eingesetzt werden sollen. Die konkrete Auslegung richtet sich nach der vorhandenen Photovoltaikleistung, dem Lastprofil und den gewünschten Energiemanagementfunktionen.
Modularer SigenStack Aufbau mit 19 Batteriemodulen
Der SigenStack Batteriespeicher besitzt eine modulare Architektur. Jedes SigenStack BAT 12.0 Batteriemodul verfügt über eine nominelle Energie von 12,06 kWh und verwendet Lithium-Eisenphosphat-Zellen.
Die Speicherlösung ist für die Zusammenstellung mehrerer Batteriestacks ausgelegt. In der 228-kWh-Konfiguration werden 19 Batteriemodule auf vier Stacks verteilt. Die vorgesehene Anordnung umfasst einen Hauptstack mit vier Modulen und drei weitere Stacks mit jeweils fünf Modulen.
Das modulare Stecksystem ermöglicht die Verbindung der Batteriemodule innerhalb der jeweiligen Stacks. Die Steuerung und Überwachung erfolgen über die dafür vorgesehenen SigenStack Systemkomponenten.
Die einzelnen Batteriemodule besitzen kompakte Abmessungen von 770 × 300 × 363 mm. Die Aufstellung erfolgt mit den vorgesehenen Systembasen unter Berücksichtigung der erforderlichen Montageabstände und der statischen Anforderungen.
Speichererweiterung und flexible Systemplanung
Die SigenStack Architektur ermöglicht eine bedarfsgerechte Anpassung der Speicherkapazität an unterschiedliche gewerbliche Anwendungen. Das Batteriesystem unterstützt grundsätzlich bis zu sieben kompatible Batteriemodule pro Stack und bis zu 21 Batteriemodule innerhalb einer entsprechend freigegebenen Systemkonfiguration.
Die mögliche Erweiterung hängt von der verwendeten Batteriesteuerung, der Anzahl der Batteriestacks, der Verschaltung und den Leistungsgrenzen des angeschlossenen Hybridwechselrichters ab.
Die konkrete Zusammenstellung und spätere Speichererweiterung müssen anhand der aktuellen Sigenergy-Systemvorgaben geplant werden. Dabei sind insbesondere die zulässigen Batterieanschlussleistungen, die benötigten Systembasen und die Anforderungen an die Verbindung der einzelnen Stacks zu berücksichtigen.
Sigen Hybrid 110 M1-HYA mit 110 kW und acht MPP-Trackern
Der Sigen Hybrid 110 M1-HYA ist ein dreiphasiger Hybridwechselrichter mit einer AC-Nennleistung von 110 kW. Er unterstützt eine maximale PV-Generatorleistung von 220 kWp und ist für entsprechend dimensionierte Photovoltaikanlagen im gewerblichen Bereich ausgelegt.
Die acht unabhängigen MPP-Tracker ermöglichen die Anbindung unterschiedlicher PV-Modulgruppen. Jeder Tracker verfügt über zwei Stringeingänge und unterstützt einen maximalen Eingangsstrom von 32 A sowie einen maximalen Kurzschlussstrom von 50 A.
Durch die getrennte MPP-Regelung lassen sich verschiedene Modulfelder, Dachausrichtungen oder Einstrahlungsbedingungen bei der Anlagenplanung berücksichtigen. Der maximale Wechselrichterwirkungsgrad beträgt 98,6 %.
Die integrierte Batterieanbindung ermöglicht die Kombination mit kompatiblen SigenStack Speichersystemen. Auf Wechselrichterebene ist eine maximale Batterieentladeleistung von 121 kW spezifiziert. Die tatsächlich erreichbare Leistung hängt von der Batteriekonfiguration, der gewählten Batteriesteuerung und den jeweiligen Betriebsbedingungen ab.
DC-Kopplung für die effiziente Speicherung von Solarenergie
Die SigenStack Speicherlösung nutzt eine DC-gekoppelte Systemarchitektur. Überschüssiger Photovoltaikstrom kann dadurch auf der Gleichstromseite gespeichert werden, ohne ihn vorher in Wechselstrom umzuwandeln.
Dies reduziert zusätzliche Umwandlungsschritte und unterstützt einen effizienten Energietransfer zwischen Photovoltaikanlage, Batteriespeicher und Hybridwechselrichter.
Die Systemarchitektur ermöglicht die kombinierte Nutzung von PV-Erzeugung und Batteriespeicherung innerhalb einer abgestimmten Energieanlage. Die tatsächliche Effizienz richtet sich nach der jeweiligen Konfiguration und den Betriebsbedingungen.
Intelligentes Energiemanagement für gewerbliche Anwendungen
Der Sigen Hybrid 110 M1-HYA verfügt über integrierte Energiemanagementfunktionen zur abgestimmten Steuerung von Photovoltaikerzeugung und Batteriespeicherung.
In Verbindung mit geeigneter Messtechnik lassen sich Energieflüsse erfassen und für die bedarfsgerechte Nutzung des Speichersystems verwenden. Dadurch kann die verfügbare Solarenergie entsprechend dem betrieblichen Lastprofil gespeichert oder direkt genutzt werden.
Über die Sigenergy Cloud und die mySigen App können relevante Betriebsdaten überwacht werden. Dazu gehören bei entsprechender Systemkonfiguration Informationen zur Photovoltaikerzeugung, zum Batteriespeicherbetrieb und zur Energieverteilung.
Der Wechselrichter unterstützt WLAN, Fast Ethernet und RS485. Eine Mobilfunkanbindung kann mit kompatiblem Kommunikationszubehör ergänzt werden.
Batteriesicherheit und Schutzfunktionen auf Modulebene
Das Sigenergy SigenStack System verfügt über ein mehrstufiges Batteriemanagement mit verschiedenen integrierten Schutzmechanismen. Dazu gehören eine Temperaturüberwachung, Raucherkennung, thermische Isolierung und Einrichtungen zur Druckentlastung.
Zusätzlich verfügt die SigenStack BAT-Serie über eine integrierte Feuerlöscheinrichtung auf Batteriemodulebene. Diese unterstützt die frühzeitige Begrenzung kritischer thermischer Ereignisse innerhalb des Batteriesystems.
Der Hybridwechselrichter bietet weitere elektrische Schutzfunktionen, darunter eine AFCI-Lichtbogenerkennung, Isolations- und Fehlerstromüberwachung, DC-Verpolungsschutz sowie AC- und DC-Überspannungsschutz.
Das Batteriesystem und der Hybridwechselrichter besitzen die Schutzart IP66. Die Installation in geeigneten Innen- und Außenbereichen ist unter Einhaltung der zulässigen Umgebungsbedingungen und Herstellervorgaben möglich.
Planung und Installation des SigenStack Gewerbespeichers
Die Auslegung eines Gewerbespeichers mit 222,3 kWh nutzbarer Kapazität erfordert die Berücksichtigung des betrieblichen Energiebedarfs, der vorhandenen Photovoltaikanlage und der elektrischen Anschlussbedingungen.
Die modulare SigenStack Architektur ermöglicht eine flexible Aufstellung der einzelnen Batteriestacks. Für die fachgerechte Installation sind die vorgeschriebenen Systembasen, Verbindungskomponenten und gegebenenfalls zusätzliche Befestigungselemente zu verwenden.
Die erforderlichen Mess-, Schutz- und Kommunikationseinrichtungen richten sich nach der konkreten Anlagenkonfiguration. Auch eine gegebenenfalls gewünschte Ersatzstromversorgung muss gesondert hinsichtlich der technischen Machbarkeit und der dafür erforderlichen Komponenten geprüft werden.
Häufig gestellte Fragen (FAQ)
Wie hoch ist die nutzbare Speicherkapazität des Sigenergy SigenStack 228 kWh Sets?
Das Set umfasst 19 SigenStack BAT 12.0 Batteriemodule und bietet eine nutzbare Gesamtspeicherkapazität von 222,3 kWh. Die nominelle Batterieenergie beträgt insgesamt 229,14 kWh. Die Bezeichnung 228 kWh dient der Zuordnung zur entsprechenden Speicherklasse.
Welche Leistung bietet der Sigen Hybrid 110 M1-HYA?
Der dreiphasige Hybridwechselrichter besitzt eine AC-Nennleistung von 110 kW. Er unterstützt eine maximale PV-Generatorleistung von 220 kWp und erreicht einen maximalen Wirkungsgrad von 98,6 %. Die tatsächlich verfügbare Batterieentladeleistung hängt von der angeschlossenen Batteriekonfiguration ab.
Wie viele MPP-Tracker besitzt der Sigen Hybrid 110 M1-HYA?
Der Wechselrichter verfügt über acht unabhängige MPP-Tracker mit jeweils zwei PV-Stringeingängen. Insgesamt stehen damit 16 Stringeingänge zur Verfügung. Pro MPP-Tracker beträgt der maximale Eingangsstrom 32 A und der maximale Kurzschlussstrom 50 A.
Wie viele Batteriemodule enthält das SigenStack 228 kWh System?
Die Systemkonfiguration umfasst 19 SigenStack BAT 12.0 Batteriemodule. Diese werden auf vier Batteriestacks verteilt. Die vorgesehene Anordnung besteht aus einem Hauptstack mit vier Modulen und drei weiteren Stacks mit jeweils fünf Modulen.
Welche Batterietechnologie verwendet das SigenStack Speichersystem?
Die SigenStack BAT 12.0 Batteriemodule nutzen Lithium-Eisenphosphat-Technologie (LiFePO4). Die Zellkapazität beträgt 314 Ah. Die Batteriemodule sind für stationäre Hochvolt-Speichersysteme im gewerblichen Bereich vorgesehen.
Kann der Sigenergy SigenStack Batteriespeicher erweitert werden?
Das SigenStack System ist modular aufgebaut. Grundsätzlich werden bis zu sieben Batteriemodule pro Stack und bis zu 21 Module je freigegebener Systemkonfiguration unterstützt. Die konkrete Erweiterungsmöglichkeit hängt von der verwendeten Batteriesteuerung, den Anschlussgrenzen des Wechselrichters und den aktuellen Herstellerfreigaben ab.
Welche Vorteile bietet die DC-Kopplung des SigenStack Systems?
Bei der DC-Kopplung wird überschüssige Photovoltaikenergie direkt auf der Gleichstromseite gespeichert. Dadurch können zusätzliche Energieumwandlungen beim Laden des Batteriespeichers reduziert werden. Dies unterstützt einen effizienten Betrieb des PV-Speichersystems.
Kann das SigenStack Speichersystem im Außenbereich installiert werden?
Das Batteriesystem und der Sigen Hybrid 110 M1-HYA besitzen die Schutzart IP66. Die Installation in geeigneten Außenbereichen ist unter Beachtung der zulässigen Umgebungsbedingungen, Montagevorgaben und erforderlichen Schutzabstände möglich.
Ist mit dem SigenStack 228 kWh Set eine Ersatzstromversorgung möglich?
Eine Ersatzstromversorgung ist abhängig von der konkreten Systemkonfiguration und den dafür freigegebenen Zusatzkomponenten zu prüfen. Der Hybridwechselrichter und der Batteriespeicher allein gewährleisten keine automatische Versorgung bei Netzausfall. Die erforderliche Netztrennung und Umschaltung müssen gesondert geplant werden.
Wie lässt sich das SigenStack Gewerbespeichersystem überwachen?
Über die Sigenergy Cloud und die mySigen App lassen sich bei entsprechender Einrichtung Informationen zur Photovoltaikerzeugung, zum Batteriespeicherbetrieb und zu relevanten Energieflüssen einsehen. Für eine vollständige Verbrauchs- und Netzmessung sind geeignete Messkomponenten erforderlich.
Installationshinweis: Die Planung, Montage, der elektrische Anschluss und die Inbetriebnahme des Hochvolt-Gewerbespeichersystems müssen durch qualifiziertes elektrotechnisches Fachpersonal unter Einhaltung der geltenden Normen, Netzanschlussbedingungen und Herstellervorgaben erfolgen.
