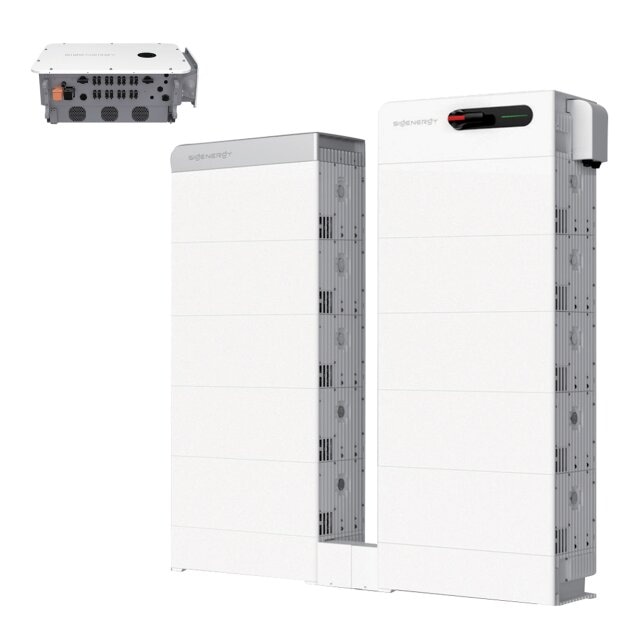

Sigenergy SigenStack 120 kWh Set mit Sigen Hybrid 60 M1-HYA, 117 kWh Batteriespeicher und 60 kW
Das Sigenergy SigenStack 120 kWh Set mit Sigen Hybrid 60 M1-HYA kombiniert einen modularen Hochvolt-Gewerbespeicher mit einem dreiphasigen Hybridwechselrichter. Das DC-gekoppelte Speichersystem ermöglicht die Speicherung überschüssiger Photovoltaikenergie und deren zeitversetzte Nutzung. Die Kombination eignet sich für entsprechend dimensionierte Photovoltaikanlagen in Gewerbebetrieben, Industriegebäuden und weiteren Anwendungen mit erhöhtem Energiebedarf.
Das Speichersystem umfasst zehn SigenStack BAT 12.0 Batteriemodule mit insgesamt 117 kWh nutzbarer Speicherkapazität und den Sigen Hybrid 60 M1-HYA mit 60 kW AC-Nennleistung. Fünf unabhängige MPP-Tracker mit insgesamt zehn PV-Stringeingängen ermöglichen die Anbindung unterschiedlicher Photovoltaik-Modulgruppen. Die modulare SigenStack Architektur unterstützt eine flexible Anlagenplanung und die bedarfsgerechte Nutzung gespeicherter Solarenergie.
Produktvorteile im Überblick
-
117 kWh nutzbare Speicherkapazität durch zehn SigenStack BAT 12.0 Batteriemodule
-
120,6 kWh nominelle Batterieenergie durch zehn Module mit jeweils 12,06 kWh
-
60 kW dreiphasiger Hybridwechselrichter Sigen Hybrid 60 M1-HYA
-
DC-gekoppeltes Hochvolt-Speichersystem zur Speicherung und zeitversetzten Nutzung von Photovoltaikenergie
-
Fünf unabhängige MPP-Tracker mit jeweils zwei PV-Stringeingängen
-
Bis zu 120 kWp PV-Generatorleistung bei entsprechender Anlagenplanung
-
Lithium-Eisenphosphat-Technologie (LiFePO4) mit hoher thermischer Stabilität
-
Modulare Speicherarchitektur mit zehn Batteriemodulen in zwei Batteriestacks
-
0,5C-Nennlade- und Entladerate für gewerbliche Energiespeicheranwendungen
-
Modular erweiterbares Batteriesystem mit bis zu 21 kompatiblen Modulen bei freigegebener Systemkonfiguration
-
Maximaler Wechselrichterwirkungsgrad von 98,6 % und europäischer Wirkungsgrad von 98,3 %
-
Integriertes Energiemanagement zur Steuerung von Photovoltaikerzeugung und Batteriespeicherung
-
AFCI-Lichtbogenerkennung sowie elektrische Schutz- und Überwachungsfunktionen
-
Schutzart IP66 für Batteriesystem und Hybridwechselrichter
-
Sigenergy Cloud und mySigen App zur Überwachung relevanter Energie- und Betriebsdaten
Technische Daten – Sigenergy SigenStack 120 kWh
- Hersteller: Sigenergy
- Produktserie: SigenStack
- Speichermodell: SigenStack 120 kWh
- Speichertyp: Modulares Hochvolt-Gewerbespeichersystem
- Batteriemodell: SigenStack BAT 12.0
- Anzahl Batteriemodule: 10
- Nominelle Energie je Batteriemodul: 12,06 kWh
- Nominelle Batterieenergie gesamt: 120,6 kWh
- Nutzbare Speicherkapazität je Modul: 11,7 kWh
- Nutzbare Gesamtspeicherkapazität: 117,0 kWh
- Batterietechnologie: Lithium-Eisenphosphat (LiFePO4)
- Zellkapazität: 314 Ah
- Systemarchitektur: Hochvolt mit DC-Kopplung
- Nennlade- und Entladerate: 0,5C
- Maximale Lade- und Entladerate: 1C
- Anzahl Batteriestacks: 2
- Modulverteilung: 5 + 5 Batteriemodule
- Maximale Anzahl Batteriemodule pro Stack: 7
- Unterstützte Modulanzahl je kompatibler Systemkonfiguration: 4 bis 21
- Batteriesteuerung: Kompatibler SigenStack Battery Controller
- Kompatible Wechselrichterserie: Sigen C&I Hybrid Inverter HYA
- Kühlung: Intelligente Luftkühlung
- Schutzart: IP66
- Abmessungen je Batteriemodul (B × H × T): 770 × 300 × 363 mm
- Montageart: Bodenaufstellung mit kompatiblen Systembasen
- Installationsbereich: Geeigneter Innen- und Außenbereich
Technische Daten – Sigen Hybrid 60 M1-HYA
- Hersteller: Sigenergy
- Modell: Sigen Hybrid 60 M1-HYA
- Wechselrichtertyp: Dreiphasiger Hybridwechselrichter für gewerbliche Photovoltaikanlagen
- AC-Nennleistung: 60.000 W
- Maximale AC-Scheinleistung: 66.000 VA gemäß internationaler Gerätespezifikation
- Netzanschluss: Dreiphasig, 380/400 V AC
- Netzfrequenz: 50/60 Hz
- Maximale PV-Generatorleistung: 120.000 Wp
- Anzahl unabhängiger MPP-Tracker: 5
- Anzahl PV-Stringeingänge je MPP-Tracker: 2
- Anzahl PV-Stringeingänge gesamt: 10
- Maximale DC-Eingangsspannung: 1.100 V
- DC-Nenneingangsspannung: 600 V bei 380/400 V AC
- PV-Startspannung: 180 V
- MPP-Spannungsbereich: 160–1.000 V DC
- Maximaler PV-Eingangsstrom je MPP-Tracker: 40 A
- Maximaler PV-Kurzschlussstrom je MPP-Tracker: 60 A
- Kompatibles Batteriesystem: SigenStack BAT 12.0 mit geeigneter Batteriesteuerung
- Maximale Batterieladeleistung auf Wechselrichterebene: 66.000 W
- Maximale Batterieentladeleistung auf Wechselrichterebene: 66.000 W
- Maximaler Batteriebetriebsstrom: 180 A
- Maximaler Wechselrichterwirkungsgrad: 98,6 %
- Europäischer Wirkungsgrad: 98,3 %
- Elektrische Schutzfunktionen: DC-Verpolungsschutz, Isolations- und Fehlerstromüberwachung
- Lichtbogenerkennung: AFCI
- AC-Überstrom-, Überspannungs- und Kurzschlussschutz: Integriert
- AC-Überspannungsschutz: Typ II
- DC-Überspannungsschutz: Typ II, Typ I + II optional
- Inselnetzerkennung: Integriert
- Kommunikation: WLAN, Ethernet und RS485
- Optionale Mobilfunkkommunikation: Über kompatibles Kommunikationszubehör
- Energiemanagement: Integriertes EMS
- Kühlung: Intelligente aktive Luftkühlung
- Schutzart: IP66
- Betriebstemperaturbereich: -30 bis +60 °C
- Abmessungen (B × H × T): 918 × 640 × 340 mm
- Gewicht: ca. 78 kg
- Monitoring: Sigenergy Cloud und mySigen App
117 kWh nutzbarer Gewerbespeicher für Photovoltaikanlagen
Das Sigenergy SigenStack 120 kWh Speichersystem ermöglicht die Speicherung größerer Energiemengen aus einer kompatiblen Photovoltaikanlage. Die zehn enthaltenen Batteriemodule bieten gemeinsam eine nutzbare Speicherkapazität von 117 kWh bei einer nominellen Batterieenergie von 120,6 kWh.
Die gespeicherte Photovoltaikenergie kann beispielsweise während verbrauchsintensiver Betriebszeiten, bei geringer Solarstromerzeugung oder außerhalb der unmittelbaren Erzeugungszeiten eingesetzt werden. Dadurch unterstützt das Speichersystem eine bedarfsgerechte Energienutzung und die Erhöhung des Eigenverbrauchs.
Die Speicherlösung eignet sich insbesondere für Gewerbebetriebe, landwirtschaftliche Unternehmen und industrielle Anwendungen mit entsprechendem Strombedarf. Die geeignete Dimensionierung hängt vom Lastprofil, der installierten Photovoltaikleistung und der vorgesehenen Betriebsstrategie ab.
Modularer SigenStack Aufbau mit zehn Batteriemodulen
Die SigenStack Architektur ermöglicht die Kombination mehrerer Hochvolt-Batteriemodule zu einem modularen Speichersystem. Jedes SigenStack BAT 12.0 Batteriemodul besitzt eine nominelle Energie von 12,06 kWh und verwendet Lithium-Eisenphosphat-Zellen mit einer Zellkapazität von 314 Ah.
Die zehn Batteriemodule lassen sich in zwei Batteriestacks mit jeweils fünf Modulen anordnen. Innerhalb der Stacks erfolgt die elektrische Verbindung über die vorgesehenen Steckverbindungen. Die Anbindung an den Hybridwechselrichter erfolgt über eine kompatible SigenStack Batteriesteuerung und die erforderlichen Systemkomponenten.
Die Batteriestacks werden auf geeigneten Systembasen aufgestellt. Die modulare Konstruktion unterstützt eine strukturierte Anordnung und ermöglicht die Anpassung an die räumlichen Gegebenheiten des Installationsstandorts.
Für die fachgerechte Montage müssen die zulässigen Abstände, die Anforderungen an den Untergrund sowie die elektrischen Anschlussbedingungen beachtet werden.
Erweiterbares Hochvolt-Speichersystem
Das Sigenergy SigenStack System ist modular aufgebaut und unterstützt eine flexible Anpassung der Speicherkapazität. Pro Batteriestack können bis zu sieben kompatible SigenStack BAT 12.0 Module eingesetzt werden.
Die SigenStack Architektur unterstützt je nach freigegebener Systemkonfiguration zwischen vier und 21 Batteriemodule. Die tatsächliche Erweiterungsmöglichkeit richtet sich nach der verwendeten Batteriesteuerung, der Anzahl der Batteriestacks und den technischen Leistungsgrenzen des angeschlossenen Hybridwechselrichters.
Bei einer späteren Speichererweiterung müssen die vorgesehenen Systembasen, Verbindungskomponenten und die aktuellen Kompatibilitätsvorgaben von Sigenergy berücksichtigt werden.
Die maximale Lade- und Entladeleistung hängt neben der installierten Speicherkapazität insbesondere von der Batteriesteuerung, der Batteriespannung und den zulässigen Betriebsströmen ab.
Sigen Hybrid 60 M1-HYA mit fünf MPP-Trackern
Der Sigen Hybrid 60 M1-HYA ist ein dreiphasiger Hybridwechselrichter mit einer AC-Nennleistung von 60 kW. Er unterstützt eine maximale PV-Generatorleistung von 120 kWp und eignet sich für entsprechend dimensionierte gewerbliche Photovoltaikanlagen.
Fünf unabhängige MPP-Tracker mit jeweils zwei PV-Stringeingängen ermöglichen die flexible Anbindung unterschiedlicher Photovoltaik-Modulgruppen. Insgesamt stehen zehn PV-Stringeingänge zur Verfügung.
Der maximale Eingangsstrom beträgt 40 A pro MPP-Tracker, der maximal zulässige Kurzschlussstrom 60 A. Damit unterstützt der Wechselrichter die Anbindung geeigneter PV-Module mit höheren Betriebsströmen.
Die getrennte MPP-Regelung bietet Vorteile bei Photovoltaikanlagen mit mehreren Dachausrichtungen oder unterschiedlichen Einstrahlungsbedingungen.
Der maximale Wechselrichterwirkungsgrad beträgt 98,6 %, der europäische Wirkungsgrad 98,3 %. Die zulässigen Strom- und Spannungsgrenzen sowie die geltenden Netzanschlussbedingungen sind bei der Anlagenplanung zu berücksichtigen.
DC-gekoppelte Batteriespeicherung mit SigenStack
Die Kombination aus SigenStack Batteriespeicher und Sigen Hybrid 60 M1-HYA nutzt eine DC-gekoppelte Systemarchitektur. Überschüssiger Photovoltaikstrom kann dadurch direkt auf der Gleichstromseite gespeichert werden, ohne vorher in Wechselstrom umgewandelt zu werden.
Dies reduziert zusätzliche Energieumwandlungen beim Laden und unterstützt einen effizienten Energietransfer zwischen Photovoltaikanlage, Batteriespeicher und Wechselrichter.
Der Sigen Hybrid 60 M1-HYA unterstützt auf Wechselrichterebene eine maximale Batterielade- und Entladeleistung von 66 kW. Die tatsächlich verfügbare kontinuierliche Speicherleistung richtet sich jedoch nach der angeschlossenen SigenStack Konfiguration, der Batteriesteuerung, dem Ladezustand und den Betriebsbedingungen.
Intelligentes Energiemanagement für gewerbliche Anwendungen
Der Sigen Hybrid 60 M1-HYA verfügt über integrierte Energiemanagementfunktionen. Diese unterstützen die abgestimmte Steuerung von Photovoltaikerzeugung, Batteriespeicherung und Energieverbrauch.
In Verbindung mit geeigneter Mess- und Kommunikationstechnik können relevante Energieflüsse erfasst und zur bedarfsgerechten Steuerung des Speichersystems verwendet werden. Dadurch lässt sich die Nutzung gespeicherter Solarenergie an das betriebliche Lastprofil anpassen.
Über die Sigenergy Cloud und die mySigen App können bei entsprechender Systemkonfiguration Informationen zur Photovoltaikerzeugung, zum Batterieladezustand und zum Anlagenbetrieb eingesehen werden.
Die Kommunikationsschnittstellen umfassen WLAN, Ethernet und RS485. Weitere Kommunikationsmöglichkeiten können mit kompatiblem Zubehör ergänzt werden.
Batteriesicherheit und integrierte Schutzfunktionen
Die SigenStack BAT 12.0 Batteriemodule nutzen Lithium-Eisenphosphat-Technologie und verfügen über ein integriertes Batteriemanagement. Dieses überwacht relevante Betriebsparameter und unterstützt die Steuerung der Lade- und Entladevorgänge.
Die SigenStack Architektur verfügt über mehrere Schutzmechanismen auf Batteriemodulebene. Dazu gehören die Überwachung betriebsrelevanter Temperaturen und weitere Maßnahmen zur Begrenzung kritischer Betriebszustände.
Der Sigen Hybrid 60 M1-HYA bietet zusätzliche elektrische Schutzfunktionen. Dazu gehören eine AFCI-Lichtbogenerkennung, Isolations- und Fehlerstromüberwachung, DC-Verpolungsschutz sowie Schutzfunktionen gegen Überstrom und Kurzschluss.
Auf der AC- und DC-Seite ist Überspannungsschutz des Typs II vorgesehen. Der Hybridwechselrichter und die Batteriemodule besitzen die Schutzart IP66.
Die Installation in geeigneten Innen- und Außenbereichen ist unter Berücksichtigung der zulässigen Umgebungsbedingungen und Herstellervorgaben möglich.
Systemplanung und Installation des SigenStack Gewerbespeichers
Die Planung eines Gewerbespeichers mit 117 kWh nutzbarer Kapazität erfordert eine auf das jeweilige Lastprofil abgestimmte Auslegung. Dabei müssen insbesondere die vorhandene Photovoltaikanlage, die elektrischen Anschlussbedingungen und die geplante Nutzung des Speichers berücksichtigt werden.
Das modulare SigenStack Konzept ermöglicht die Aufstellung mehrerer Batteriestacks. Für die fachgerechte Montage sind die vorgesehenen Systembasen, Batteriesteuerungen und Verbindungskomponenten zu verwenden.
Die erforderliche Mess-, Schutz- und Kommunikationstechnik richtet sich nach der konkreten Anlagenkonfiguration. Eine mögliche Ersatzstromversorgung muss hinsichtlich der verfügbaren Systemfreigaben, der notwendigen Netzumschaltung und der tatsächlichen Batterie- und Wechselrichterleistung gesondert geplant werden.
Häufig gestellte Fragen (FAQ)
Wie hoch ist die nutzbare Speicherkapazität des Sigenergy SigenStack 120 kWh Sets?
Das Speichersystem umfasst zehn SigenStack BAT 12.0 Batteriemodule mit einer nutzbaren Gesamtspeicherkapazität von 117 kWh. Die nominelle Batterieenergie beträgt 120,6 kWh. Die Bezeichnung SigenStack 120 kWh beschreibt die entsprechende Speicherklasse.
Welche Leistung bietet der Sigen Hybrid 60 M1-HYA?
Der dreiphasige Hybridwechselrichter besitzt eine AC-Nennleistung von 60 kW und unterstützt eine maximale PV-Generatorleistung von 120 kWp. Der maximale Wechselrichterwirkungsgrad beträgt 98,6 %. Die maximal mögliche Batterielade- und Entladeleistung auf Wechselrichterebene beträgt 66 kW.
Wie viele MPP-Tracker besitzt der Sigen Hybrid 60 M1-HYA?
Der Wechselrichter verfügt über fünf unabhängige MPP-Tracker mit jeweils zwei PV-Stringeingängen. Insgesamt stehen zehn Stringeingänge zur Verfügung. Der maximale Eingangsstrom beträgt 40 A und der maximale Kurzschlussstrom 60 A pro Tracker.
Wie viele Batteriemodule enthält das SigenStack 120 kWh System?
Das System besteht aus zehn SigenStack BAT 12.0 Batteriemodulen. Die Module können in zwei Batteriestacks mit jeweils fünf Modulen angeordnet werden. Für die Verbindung und Steuerung werden die vorgesehenen SigenStack Systemkomponenten benötigt.
Welche Batterietechnologie verwendet das SigenStack Speichersystem?
Die SigenStack BAT 12.0 Batteriemodule verwenden Lithium-Eisenphosphat-Technologie (LiFePO4) mit einer Zellkapazität von 314 Ah. Die nominelle Energie je Batteriemodul beträgt 12,06 kWh. Die Technologie eignet sich für stationäre Hochvolt-Energiespeichersysteme.
Kann der Sigenergy SigenStack Batteriespeicher erweitert werden?
Ja, das SigenStack System besitzt einen modularen Aufbau. Pro Batteriestack sind bis zu sieben kompatible Batteriemodule vorgesehen. Je nach Herstellerfreigabe unterstützt die Systemarchitektur insgesamt bis zu 21 Module. Die konkrete Erweiterung hängt von der Batteriesteuerung und den technischen Anforderungen des Gesamtsystems ab.
Welche Vorteile bietet die DC-Kopplung des SigenStack Systems?
Bei der DC-Kopplung wird überschüssiger Photovoltaikstrom direkt auf der Gleichstromseite gespeichert. Dadurch entfallen zusätzliche Umwandlungsschritte beim Laden, die bei anderen Systemarchitekturen erforderlich sein können. Das unterstützt einen effizienten Betrieb des PV-Speichersystems.
Kann das Sigenergy SigenStack 120 kWh System im Außenbereich installiert werden?
Die Batteriemodule und der Sigen Hybrid 60 M1-HYA besitzen die Schutzart IP66. Eine Installation im geeigneten Außenbereich ist unter Einhaltung der zulässigen Umgebungsbedingungen, Montagevorgaben und erforderlichen Abstände möglich.
Ist eine Ersatzstromversorgung mit dem SigenStack 120 kWh Set möglich?
Eine Ersatzstromversorgung muss anhand der konkreten Systemkonfiguration und der dafür freigegebenen Komponenten geprüft werden. Das Vorhandensein eines Hybridwechselrichters und eines Batteriespeichers allein gewährleistet keine automatische Ersatzstromversorgung. Hierfür sind zusätzliche technische Voraussetzungen und eine geeignete Netzumschaltung erforderlich.
Wie lässt sich das Sigenergy SigenStack Gewerbespeichersystem überwachen?
Über die Sigenergy Cloud und die mySigen App können bei entsprechender Einrichtung Informationen zur Photovoltaikerzeugung, zum Batteriespeicherbetrieb und zu relevanten Energieflüssen eingesehen werden. Für eine umfassende Verbrauchs- und Netzmessung sind geeignete Messkomponenten erforderlich.
