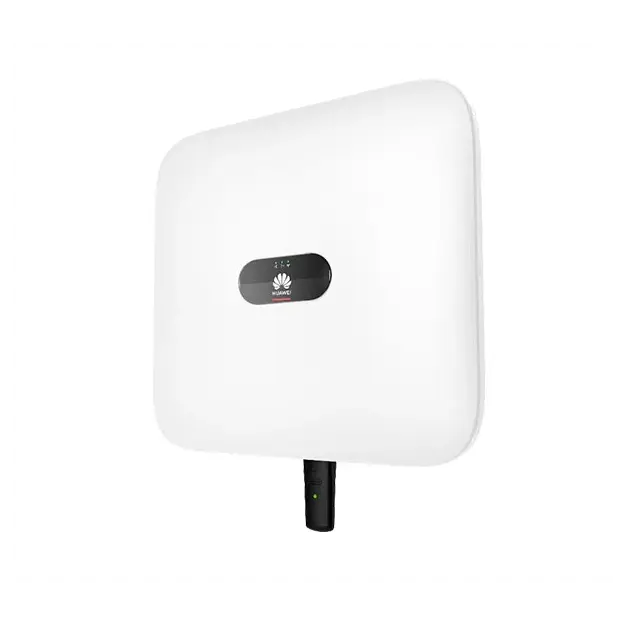

Huawei SUN2000-6KTL-M1 High Current Hybridwechselrichter, 6 kW, 3-phasig
Der Huawei SUN2000-6KTL-M1 High Current ist ein dreiphasiger Hybridwechselrichter mit einer AC-Nennleistung von 6 kW. Er verbindet die effiziente Umwandlung von Photovoltaikstrom mit einer integrierten Batterieschnittstelle, intelligenten Überwachungsfunktionen und umfangreichen elektrischen Schutzfunktionen. Damit eignet sich der Wechselrichter für entsprechend dimensionierte Photovoltaikanlagen im privaten und kleineren gewerblichen Bereich.
Die High Current Version unterstützt einen maximalen PV-Eingangsstrom von 13,5 A je MPP-Tracker und eine empfohlene PV-Generatorleistung von bis zu 9.000 Wp. Zwei unabhängige MPP-Tracker ermöglichen die separate Regelung unterschiedlicher PV-Modulgruppen. Mit einem maximalen Wirkungsgrad von 98,6 %, der Anbindung an Huawei FusionSolar und der Unterstützung kompatibler Huawei LUNA2000 Batteriespeicher bietet das Gerät eine flexible Grundlage für Photovoltaik- und Speichersysteme.
Produktvorteile im Überblick
-
6 kW AC-Nennleistung für dreiphasige Photovoltaikanlagen
-
High Current Version mit 13,5 A PV-Eingangsstrom pro MPP-Tracker
-
Zwei unabhängige MPP-Tracker für unterschiedliche PV-Modulgruppen und Dachausrichtungen
-
Bis zu 9.000 Wp empfohlene PV-Generatorleistung bei entsprechender Anlagenauslegung
-
Maximaler Wirkungsgrad von 98,6 % für eine effiziente Energieumwandlung
-
Kompatibel mit ausgewählten Huawei LUNA2000 Batteriespeichern zur Erweiterung der Photovoltaikanlage
-
Bis zu 10 kW Batterieladeleistung und maximal 6 kW Batterieentladeleistung auf Wechselrichterebene
-
KI-gestützte Lichtbogenerkennung (AFCI) zur Erkennung potenzieller Lichtbogenfehler
-
AC- und DC-Überspannungsschutzfunktionen mit Typ-II-kompatibler Schutzklassifizierung
-
Huawei FusionSolar zur Überwachung von Photovoltaikerzeugung und Anlagenbetrieb
-
Schutzart IP65 für geeignete Innen- und Außeninstallationen
-
Passive Konvektionskühlung ohne aktiven Gerätelüfter
-
Ersatzstromoption mit kompatibler Huawei Backup Box-B1 und geeignetem Batteriespeicher
-
Unterstützung kompatibler Huawei Leistungsoptimierer für eine flexible Anlagenplanung
Technische Daten – Huawei SUN2000-6KTL-M1 High Current
- Hersteller: Huawei
- Modell: SUN2000-6KTL-M1
- Ausführung: High Current Version
- Gerätetyp: Dreiphasiger Hybridwechselrichter
- AC-Nennleistung: 6.000 W
- AC-Nennscheinleistung: 6.000 VA
- Maximale AC-Scheinleistung: 6.600 VA
- Maximaler Wirkungsgrad: 98,6 %
- Europäischer Wirkungsgrad: 97,7 %
- Empfohlene maximale PV-Generatorleistung: 9.000 Wp
- Maximale DC-Eingangsspannung: 1.100 V
- DC-Betriebsspannungsbereich: 140–980 V
- Startspannung: 200 V
- DC-Nenneingangsspannung: 600 V
- Anzahl unabhängiger MPP-Tracker: 2
- Anzahl PV-Eingänge: 2
- Maximaler PV-Eingangsstrom je MPP-Tracker: 13,5 A
- Maximaler PV-Kurzschlussstrom je MPP-Tracker: 19,5 A
- Netzanschluss: Dreiphasig, 3/N/PE
- AC-Nennspannung: 230/400 V
- AC-Netzfrequenz: 50/60 Hz
- Maximaler AC-Ausgangsstrom: 10,1 A
- Einstellbarer Leistungsfaktor: 0,8 kapazitiv bis 0,8 induktiv
- Gesamtklirrfaktor: maximal 3 %
- Batteriekompatibilität: Ausgewählte Huawei Smart String ESS / LUNA2000 Batteriespeicher gemäß Herstellerfreigabe
- Batterie-Betriebsspannungsbereich: 600–980 V DC
- Maximaler Batterie-Betriebsstrom: 16,7 A
- Maximale Batterieladeleistung: 10.000 W
- Maximale Batterieentladeleistung: 6.000 W
- Ersatzstromfunktion: Mit kompatibler Huawei Backup Box-B1 und geeignetem Batteriespeicher
- DC-Lasttrennschalter: Integriert
- Inselnetzerkennung: Integriert
- DC-Verpolungsschutz: Integriert
- Isolationsüberwachung: Integriert
- DC-Überspannungsschutz: Typ-II-kompatibel
- AC-Überspannungsschutz: Typ-II-kompatibel
- Fehlerstromüberwachung: Integriert
- AC-Überstromschutz: Integriert
- AC-Kurzschlussschutz: Integriert
- AC-Überspannungsschutzfunktion: Integriert
- Lichtbogenerkennung: KI-gestützte AFCI-Funktion
- PID-Recovery: Integriert, für unterstützte PV-Modultypen
- Kommunikation: RS485, WLAN/Ethernet über kompatiblen Smart Dongle-WLAN-FE
- Mobilfunkkommunikation: Über optionalen Smart Dongle-4G
- Monitoring: Huawei FusionSolar
- Anzeige: LED-Statusanzeigen und FusionSolar App
- Kühlung: Natürliche Konvektion
- Schutzart: IP65
- Betriebstemperaturbereich: -25 bis +60 °C
- Maximale Betriebshöhe: 4.000 m, Leistungsreduzierung oberhalb von 2.000 m
- Abmessungen (B × H × T): 525 × 470 × 146,5 mm
- Gewicht inklusive Befestigungswinkel: 17 kg
- Nachtverbrauch: unter 5,5 W bei deaktivierter PID-Recovery
High Current Version mit 13,5 A PV-Eingangsstrom
Der Huawei SUN2000-6KTL-M1 High Current unterstützt einen maximalen Eingangsstrom von 13,5 A pro MPP-Tracker. Der maximal zulässige Kurzschlussstrom beträgt 19,5 A je Tracker. Damit bietet diese Ausführung zusätzliche Flexibilität bei der Verwendung geeigneter Photovoltaikmodule mit höheren Betriebsströmen.
Die beiden unabhängigen MPP-Tracker ermöglichen eine separate Leistungsregelung unterschiedlicher PV-Modulgruppen. Dies ist beispielsweise bei verschiedenen Dachausrichtungen, unterschiedlichen Einstrahlungsbedingungen oder getrennten Modulfeldern von Vorteil.
Bei der Anlagenplanung müssen die maximal zulässigen Eingangsspannungen und Ströme eingehalten werden. Insbesondere sind die elektrischen Eigenschaften der eingesetzten PV-Module sowie die Temperaturabhängigkeit ihrer Leerlaufspannung zu berücksichtigen.
6 kW Hybridwechselrichter mit bis zu 98,6 % Wirkungsgrad
Der Huawei SUN2000-6KTL-M1 wandelt den von den Photovoltaikmodulen erzeugten Gleichstrom in netzkonformen Wechselstrom um. Der Wechselrichter bietet eine AC-Nennleistung von 6.000 W und eine maximale AC-Scheinleistung von 6.600 VA.
Mit einem maximalen Wirkungsgrad von 98,6 % und einem europäischen Wirkungsgrad von 97,7 % unterstützt das Gerät eine effiziente Energieumwandlung. Die empfohlene maximale PV-Generatorleistung beträgt 9.000 Wp.
Die passive Konvektionskühlung ermöglicht die Wärmeabfuhr ohne einen aktiven Gerätelüfter. Das kompakte Gehäuse mit der Schutzart IP65 unterstützt die Installation an geeigneten Innen- und Außenstandorten unter Einhaltung der zulässigen Umgebungsbedingungen.
Huawei LUNA2000 Batteriespeicher integrieren
Der Huawei SUN2000-6KTL-M1 besitzt eine integrierte Hochvolt-Batterieschnittstelle. Dadurch kann eine kompatible Photovoltaikanlage durch ausgewählte Huawei LUNA2000 Batteriespeicher ergänzt werden. Welche Speicher und Kapazitätskonfigurationen unterstützt werden, richtet sich nach der aktuellen Huawei-Kompatibilitätsfreigabe.
Der Batterieanschluss arbeitet in einem Spannungsbereich von 600 bis 980 V DC. Die maximale Batterieladeleistung beträgt 10 kW und die maximale Batterieentladeleistung 6 kW. Die tatsächlich verfügbare Lade- und Entladeleistung wird durch die angeschlossene Batterie, den Ladezustand, die Temperatur und weitere Betriebsbedingungen begrenzt.
Durch die DC-gekoppelte Systemarchitektur kann überschüssiger Solarstrom auf der Gleichstromseite zwischengespeichert werden. Dadurch lassen sich zusätzliche AC-Umwandlungsschritte beim Laden des Batteriespeichers vermeiden.
Intelligente Anlagenüberwachung mit Huawei FusionSolar
Der Wechselrichter unterstützt die Einbindung in das Huawei FusionSolar System. Über die FusionSolar App und die zugehörige Monitoring-Plattform lassen sich relevante Betriebsinformationen und Daten zur Photovoltaikerzeugung bei entsprechender Einrichtung überwachen.
Mit kompatibler Messtechnik können zusätzlich der Stromverbrauch, die Netzeinspeisung und die Energieflüsse eines angeschlossenen Batteriespeichers erfasst werden. Dadurch lässt sich die Nutzung selbst erzeugter Solarenergie bedarfsgerecht steuern.
Für die Kommunikation stehen eine RS485-Schnittstelle sowie WLAN und Ethernet über einen kompatiblen Smart Dongle-WLAN-FE zur Verfügung. Eine Mobilfunkverbindung kann mit einem geeigneten optionalen Smart Dongle eingerichtet werden.
Integrierte Schutzfunktionen und Lichtbogenerkennung
Der Huawei SUN2000-6KTL-M1 verfügt über umfangreiche Schutz- und Überwachungsfunktionen. Dazu gehören die KI-gestützte Lichtbogenerkennung (AFCI), eine Isolationsüberwachung, die Fehlerstromüberwachung sowie Schutzfunktionen gegen DC-Verpolung, Überstrom und Kurzschluss.
Auf der AC- und DC-Seite sind Überspannungsschutzfunktionen vorhanden, die mit der Schutzklassifizierung Typ II gemäß EN/IEC 61643-11 kompatibel sind. Die vollständige Überspannungsschutzkonzeption der Photovoltaikanlage muss entsprechend den geltenden elektrotechnischen Anforderungen geplant werden.
Zusätzlich unterstützt der Wechselrichter eine integrierte PID-Recovery-Funktion für geeignete Photovoltaikmodultypen. Diese kann dazu beitragen, bestimmte Formen potenzialinduzierter Degradation zu reduzieren beziehungsweise zurückzubilden.
Ersatzstromversorgung mit Huawei Backup Box-B1
Der Huawei SUN2000-6KTL-M1 unterstützt bei entsprechender Systemkonfiguration eine einphasige Ersatzstromversorgung über die kompatible Huawei Backup Box-B1. Dafür ist ein geeigneter Huawei Batteriespeicher erforderlich.
Die Backup Box ermöglicht bei fachgerechter Installation die Versorgung ausgewählter Stromkreise während eines Netzausfalls. Die tatsächlich verfügbare Ersatzstromleistung richtet sich nach den technischen Grenzen der Backup Box, der angeschlossenen Batterie und den jeweiligen Betriebsbedingungen.
Ohne die erforderlichen Zusatzkomponenten und eine geeignete elektrische Umschaltung steht keine automatische Ersatzstromversorgung zur Verfügung.
Häufig gestellte Fragen (FAQ)
Welche Leistung bietet der Huawei SUN2000-6KTL-M1 High Current?
Der Huawei SUN2000-6KTL-M1 High Current besitzt eine dreiphasige AC-Nennleistung von 6 kW und eine maximale AC-Scheinleistung von 6,6 kVA. Der maximale Wechselrichterwirkungsgrad beträgt 98,6 %.
Was bedeutet High Current beim Huawei SUN2000-6KTL-M1?
Die High Current Version unterstützt einen maximalen PV-Eingangsstrom von 13,5 A pro MPP-Tracker. Der maximal zulässige Kurzschlussstrom beträgt 19,5 A je Tracker. Dadurch bietet die Ausführung zusätzliche Flexibilität bei der Auswahl kompatibler Photovoltaikmodule mit höheren Betriebsströmen.
Wie viele MPP-Tracker besitzt der Huawei SUN2000-6KTL-M1?
Der Wechselrichter besitzt zwei unabhängige MPP-Tracker mit jeweils einem PV-Eingang. Diese ermöglichen die separate Regelung zweier Photovoltaik-Modulgruppen, beispielsweise bei unterschiedlichen Dachausrichtungen.
Welche PV-Generatorleistung wird für den Huawei SUN2000-6KTL-M1 empfohlen?
Huawei gibt für die High Current Version eine empfohlene maximale PV-Generatorleistung von 9.000 Wp an. Die maximale DC-Eingangsspannung beträgt 1.100 V, der Betriebsspannungsbereich reicht von 140 bis 980 V. Die konkrete Anlagenplanung muss sämtliche zulässigen Betriebsgrenzen berücksichtigen.
Ist der Huawei SUN2000-6KTL-M1 mit Batteriespeichern kompatibel?
Ja, der Hybridwechselrichter unterstützt ausgewählte Huawei LUNA2000 beziehungsweise Smart String ESS Speichersysteme gemäß den aktuellen Herstellerfreigaben. Die maximale Batterieladeleistung beträgt 10 kW, die maximale Entladeleistung 6 kW. Die tatsächlich verfügbare Leistung hängt von der verwendeten Batterie und den Betriebsbedingungen ab.
Ist mit dem Huawei SUN2000-6KTL-M1 eine Ersatzstromversorgung möglich?
Ja, eine einphasige Ersatzstromversorgung ist bei geeigneter Systemkonfiguration mit einem kompatiblen Huawei Batteriespeicher und der Huawei Backup Box-B1 möglich. Die verfügbare Leistung richtet sich nach den technischen Anforderungen und Leistungsgrenzen der beteiligten Komponenten.
Welche Schutzfunktionen besitzt der Huawei SUN2000-6KTL-M1?
Der Wechselrichter verfügt unter anderem über eine KI-gestützte Lichtbogenerkennung, eine Isolationsüberwachung, einen DC-Verpolungsschutz, eine Fehlerstromüberwachung sowie AC- und DC-Überspannungsschutzfunktionen. Zusätzlich unterstützt er eine integrierte PID-Recovery-Funktion.
Kann der Huawei SUN2000-6KTL-M1 im Außenbereich installiert werden?
Der Wechselrichter besitzt die Schutzart IP65 und eignet sich unter Einhaltung der zulässigen Umgebungsbedingungen für geeignete Innen- und Außeninstallationen. Der Betriebstemperaturbereich liegt zwischen -25 und +60 °C. Bei hohen Temperaturen kann eine Leistungsreduzierung erfolgen.
Wie erfolgt die Überwachung des Huawei Hybridwechselrichters?
Die Überwachung erfolgt über Huawei FusionSolar. Der Wechselrichter unterstützt RS485 sowie WLAN und Ethernet über einen kompatiblen Smart Dongle-WLAN-FE. Mit entsprechender Messausstattung können zusätzliche Verbrauchs- und Energiedaten erfasst werden.
Können Huawei Leistungsoptimierer mit dem Wechselrichter verwendet werden?
Ja, der Huawei SUN2000-6KTL-M1 unterstützt kompatible Huawei Leistungsoptimierer. Welche Optimierermodelle verwendet werden können, richtet sich nach den aktuellen Huawei-Freigaben und den technischen Anforderungen der Photovoltaikanlage.
Installationshinweis: Die Montage, der elektrische Anschluss und die Inbetriebnahme des Hybridwechselrichters müssen durch qualifiziertes elektrotechnisches Fachpersonal unter Einhaltung der geltenden Normen, Netzanschlussbedingungen und Herstellervorgaben erfolgen.
