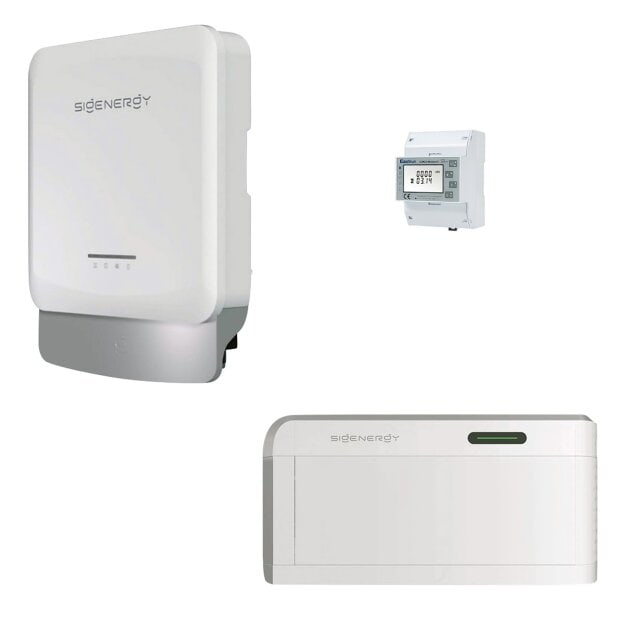

Sigenergy SigenStor 10.0 Set mit Sigen Hybrid Inverter 8.0 TP2, 8,76 kWh Batteriespeicher und 8 kW
Das Sigenergy SigenStor 10.0 Set mit Sigen Hybrid Inverter 8.0 TP2 kombiniert einen modularen Hochvolt-Batteriespeicher mit einem kompakten dreiphasigen Hybridwechselrichter. Die DC-gekoppelte Speicherlösung ermöglicht es, überschüssigen Solarstrom einer kompatiblen Photovoltaikanlage zu speichern und zeitversetzt für die Eigenversorgung zu nutzen. Dadurch lässt sich der Eigenverbrauch erhöhen und der Bezug von Netzstrom reduzieren.
Das Speichersystem verbindet den Sigen Hybrid Inverter 8.0 TP2 mit 8 kW AC-Nennleistung und ein SigenStor BAT 10.0 Batteriemodul mit 8,76 kWh nutzbarer Speicherkapazität. Die elektrische Anbindung erfolgt über einen kompatiblen SigenStor Battery Controller. Zwei unabhängige MPP-Tracker unterstützen die Einbindung unterschiedlicher PV-Modulgruppen. Die modulare Systemarchitektur ermöglicht eine spätere Erweiterung der Speicherkapazität.
Produktvorteile im Überblick
-
8,76 kWh nutzbare Speicherkapazität durch ein SigenStor BAT 10.0 Batteriemodul
-
9,04 kWh Batterie-Nennenergie für die Speicherung selbst erzeugter Photovoltaikenergie
-
8 kW dreiphasiger Hybridwechselrichter Sigen Hybrid Inverter 8.0 TP2
-
DC-gekoppeltes Hochvolt-Speichersystem mit SigenStor Battery Controller
-
Zwei unabhängige MPP-Tracker zur Einbindung unterschiedlicher PV-Modulgruppen
-
Bis zu 16 kW PV-Generatorleistung bei entsprechender Anlagenauslegung
-
Maximaler Wechselrichterwirkungsgrad von 98,7 % und europäischer Wirkungsgrad von 98,0 %
-
Lithium-Eisenphosphat-Technologie (LFP) mit hoher thermischer Stabilität
-
4,6 kW kontinuierliche Batterielade- und Entladeleistung des enthaltenen Speichermoduls
-
Modular erweiterbar auf bis zu sechs kompatible Batteriemodule pro Battery Controller
-
Kompakte TP2-Bauweise mit einer Gehäusetiefe von nur 99 mm
-
Passive Konvektionskühlung ohne aktiven Gerätelüfter
-
Integrierte AFCI-Lichtbogenerkennung sowie AC- und DC-Überspannungsschutz Typ II
-
Dreiphasige Ersatzstromoption mit kompatiblem Sigen Energy Gateway
-
Schutzart IP66 für Wechselrichter und Batteriemodul
-
mySigen App zur Überwachung und Steuerung des Energiesystems
Technische Daten – SigenStor BAT 10.0 Batteriespeicher
- Hersteller: Sigenergy
- Produktserie: SigenStor
- Batteriemodell: SigenStor BAT 10.0
- Speichertyp: Hochvolt-Batteriespeicher
- Anzahl Batteriemodule: 1
- Batterie-Nennenergie: 9,04 kWh
- Nutzbare Speicherkapazität: 8,76 kWh
- Batterietechnologie: Lithium-Eisenphosphat (LiFePO4)
- Zellkapazität: 314 Ah
- Entladetiefe: 100 % gemäß Herstellerangabe
- Maximale kontinuierliche Ladeleistung: 4.600 W
- Maximale kontinuierliche Entladeleistung: 4.600 W
- Spitzenlade- und Entladeleistung: 6.900 W für 10 Sekunden
- Maximale Anzahl kompatibler Batteriemodule pro Battery Controller: 6
- Kompatible Wechselrichterserie: Sigen Hybrid TP2 gemäß Herstellerfreigabe
- Batterieanbindung: Über SigenStor Battery Controller
- Kühlung: Natürliche Konvektion
- Schutzart: IP66
- Abmessungen Batteriemodul (B × H × T): 767 × 270 × 265 mm
- Gewicht Batteriemodul: 78 kg
- Betriebstemperaturbereich: -20 bis +55 °C
- Maximale Betriebshöhe: 4.000 m
- Montage: Boden- oder Wandmontage mit geeignetem Montagesystem
Technische Daten – Sigen Hybrid Inverter 8.0 TP2
- Hersteller: Sigenergy
- Modell: Sigen Hybrid Inverter 8.0 TP2
- Wechselrichtertyp: Dreiphasiger Hybridwechselrichter
- AC-Nennleistung: 8.000 W
- Maximale AC-Scheinleistung: 8.800 VA
- AC-Nennausgangsstrom: 12,2 A
- Maximaler AC-Ausgangsstrom: 13,4 A
- Netzanschluss: Dreiphasig, 3L/N/PE
- AC-Nennspannung: 220/380 V, 230/400 V oder 240/415 V
- Netzfrequenz: 50/60 Hz
- Leistungsfaktor: 0,8 voreilend bis 0,8 nacheilend
- Gesamtklirrfaktor (THDi): unter 3 %
- Maximale PV-Generatorleistung: 16.000 W
- Anzahl unabhängiger MPP-Tracker: 2
- Anzahl PV-Stringeingänge: 2
- Maximale DC-Eingangsspannung: 1.100 V
- DC-Nenneingangsspannung: 600 V
- PV-Startspannung: 180 V
- MPP-Spannungsbereich: 160–1.000 V DC
- Maximaler PV-Eingangsstrom je MPP-Tracker: 16 A
- Maximaler PV-Kurzschlussstrom je MPP-Tracker: 22 A
- Maximaler Wechselrichterwirkungsgrad: 98,7 %
- Europäischer Wirkungsgrad: 98,0 %
- Kompatibler Battery Controller: SigenStor BC
- Kompatible Batteriemodule: SigenStor BAT-Serie gemäß Herstellerfreigabe
- Maximale Anzahl Batteriemodule pro Controller: 6
- Batteriespannungsbereich des Systems: 600–900 V DC
- Kurzzeitige Spitzenleistung im Inselbetrieb: bis zu 12.000 W für 10 Sekunden, abhängig von der Systemkonfiguration
- DC-Verpolungsschutz: Integriert
- Isolationsüberwachung: Integriert
- Fehlerstromüberwachung: Integriert
- Lichtbogenerkennung: AFCI
- AC-Überstrom-, Überspannungs- und Kurzschlussschutz: Integriert
- AC-Überspannungsschutz: Typ II
- DC-Überspannungsschutz: Typ II
- Inselnetzerkennung: Integriert
- Kommunikation: WLAN, Fast Ethernet und RS485
- Optionale Mobilfunkkommunikation: Über kompatibles Sigen CommMod
- Kühlung: Natürliche Konvektion
- Schutzart: IP66
- Abmessungen (B × H × T): 475 × 568 × 99 mm
- Gewicht: unter 17 kg
- Betriebstemperaturbereich: -30 bis +60 °C
- Maximale Betriebshöhe: 4.000 m
- Geräuschemission: maximal 29 dB gemäß Herstellerdatenblatt
- Nachtverbrauch: maximal 5 W
- Montage Wechselrichter: Wandmontage
- Monitoring: mySigen App
8,76 kWh Batteriespeicher für die Eigenversorgung
Das Sigenergy SigenStor BAT 10.0 Batteriemodul speichert überschüssige Energie aus einer kompatiblen Photovoltaikanlage und stellt diese bei Bedarf wieder zur Verfügung. Die nutzbare Speicherkapazität beträgt 8,76 kWh bei einer Batterie-Nennenergie von 9,04 kWh.
Die gespeicherte Solarenergie kann beispielsweise während der Abend- und Nachtstunden oder bei geringer Photovoltaikerzeugung genutzt werden. Dadurch lässt sich der zeitliche Unterschied zwischen Stromerzeugung und Energieverbrauch teilweise ausgleichen.
Durch die DC-gekoppelte Systemarchitektur kann überschüssiger Photovoltaikstrom ohne vorherige Umwandlung in Wechselstrom gespeichert werden. Das reduziert zusätzliche Umwandlungsschritte beim Laden des Batteriespeichers.
SigenStor BAT 10.0 mit Lithium-Eisenphosphat-Technologie
Das enthaltene SigenStor BAT 10.0 Batteriemodul nutzt Lithium-Eisenphosphat-Zellen mit einer Zellkapazität von 314 Ah. Die Batterietechnologie zeichnet sich durch eine hohe thermische Stabilität aus und eignet sich für stationäre Energiespeichersysteme.
Das Batteriemodul unterstützt eine maximale kontinuierliche Lade- und Entladeleistung von 4,6 kW. Kurzzeitig sind unter definierten Bedingungen bis zu 6,9 kW für zehn Sekunden möglich.
Mit einer Schutzart von IP66 und einer passiven Konvektionskühlung eignet sich der Batteriespeicher für die Installation in geeigneten Innen- und Außenbereichen. Die zulässigen Umgebungsbedingungen und Montagevorgaben müssen berücksichtigt werden.
Modular erweiterbares SigenStor Speichersystem
Das SigenStor System ist modular aufgebaut und ermöglicht eine spätere Anpassung der Speicherkapazität an den Energiebedarf. Die Verbindung zwischen dem Sigen Hybrid Inverter 8.0 TP2 und den Batteriemodulen erfolgt über einen kompatiblen SigenStor Battery Controller.
Pro Battery Controller lassen sich bis zu sechs kompatible SigenStor Batteriemodule betreiben. Bei einer Konfiguration mit sechs BAT 10.0 Modulen ergibt sich rechnerisch eine nutzbare Gesamtspeicherkapazität von 52,56 kWh.
Die tatsächlich zulässige Erweiterung hängt von der verwendeten Batteriegeneration, den aktuellen Kompatibilitätsvorgaben und der jeweiligen Systemkonfiguration ab. Für die Erweiterung sind geeignete Montagekomponenten und die vorgesehenen elektrischen Anschlussbedingungen zu berücksichtigen.
Sigen Hybrid Inverter 8.0 TP2 mit zwei MPP-Trackern
Der Sigen Hybrid Inverter 8.0 TP2 ist ein dreiphasiger Hybridwechselrichter mit einer AC-Nennleistung von 8 kW. Er unterstützt eine maximale PV-Generatorleistung von 16 kW und verfügt über zwei unabhängige MPP-Tracker.
Die getrennte Leistungsregelung ermöglicht die Einbindung unterschiedlicher PV-Modulgruppen, beispielsweise bei abweichenden Dachausrichtungen oder unterschiedlichen Einstrahlungsbedingungen.
Jeder MPP-Tracker unterstützt einen maximalen Eingangsstrom von 16 A und einen maximalen Kurzschlussstrom von 22 A. Die maximale DC-Eingangsspannung beträgt 1.100 V.
Der maximale Wirkungsgrad des Wechselrichters beträgt 98,7 %, der europäische Wirkungsgrad liegt bei 98,0 %. Die maximale AC-Scheinleistung beträgt 8,8 kVA. Die zulässigen elektrischen Betriebsgrenzen müssen bei der Auslegung der Photovoltaikanlage berücksichtigt werden.
Kompaktes TP2-Design mit passiver Kühlung
Der Sigen Hybrid Inverter 8.0 TP2 besitzt ein kompaktes Gehäuse mit Abmessungen von 475 × 568 × 99 mm. Die geringe Bautiefe unterstützt eine platzsparende Wandmontage.
Die passive Konvektionskühlung ermöglicht die Wärmeabfuhr ohne einen aktiven Gerätelüfter. Die Geräuschemission beträgt laut Hersteller maximal 29 dB.
Mit der Schutzart IP66 eignet sich der Hybridwechselrichter für geeignete Innen- und Außeninstallationen. Der zulässige Betriebstemperaturbereich reicht von -30 bis +60 °C.
Intelligentes Energiemanagement mit mySigen
Das Sigenergy Speichersystem ermöglicht die bedarfsgerechte Nutzung selbst erzeugter Solarenergie. Überschüssiger Photovoltaikstrom kann im Batteriespeicher zwischengespeichert und bei entsprechendem Energiebedarf wieder bereitgestellt werden.
Über die mySigen App lassen sich bei entsprechender Systemkonfiguration Informationen zur Photovoltaikerzeugung, zum Ladezustand des Batteriespeichers und zu den Energieflüssen einsehen.
Ein kompatibler dreiphasiger Sigen Sensor unterstützt die Erfassung relevanter Energieflüsse am Netzanschlusspunkt. Die Messwerte können für die Eigenverbrauchsoptimierung und die Lade- beziehungsweise Entladeregelung des Batteriespeichers genutzt werden.
Der Hybridwechselrichter verfügt über WLAN, Fast Ethernet und RS485. Eine Mobilfunkanbindung ist über ein kompatibles Sigen CommMod möglich.
Dreiphasige Ersatzstromversorgung mit Sigen Energy Gateway
Der Sigen Hybrid Inverter 8.0 TP2 unterstützt in Verbindung mit dem SigenStor Batteriespeicher eine dreiphasige Ersatzstromversorgung bei entsprechender Systemkonfiguration.
Für die automatische Netztrennung und Umschaltung wird ein kompatibles Sigen Energy Gateway benötigt. Die elektrische Einbindung muss entsprechend den Herstellervorgaben und den geltenden technischen Anschlussbedingungen erfolgen.
Die kurzzeitige Spitzenleistung des Wechselrichters beträgt unter den vorgesehenen Bedingungen bis zu 12 kW für zehn Sekunden. Dieser Wert ist nicht mit der tatsächlich verfügbaren Batterieleistung gleichzusetzen.
Mit dem enthaltenen SigenStor BAT 10.0 Modul beträgt die maximale kontinuierliche Batterielade- und Entladeleistung 4,6 kW. Die tatsächlich verfügbare Ersatzstromleistung hängt zusätzlich vom Ladezustand, der verfügbaren PV-Erzeugung und den technischen Grenzen der beteiligten Komponenten ab.
Integrierte Schutzfunktionen
Der Sigen Hybrid Inverter 8.0 TP2 verfügt über verschiedene integrierte elektrische Schutzfunktionen. Dazu gehören eine AFCI-Lichtbogenerkennung, eine Isolationsüberwachung, eine Fehlerstromüberwachung und ein DC-Verpolungsschutz.
Zusätzlich sind Überspannungsschutzfunktionen des Typs II auf der AC- und DC-Seite integriert. Schutzfunktionen gegen Überstrom, Überspannung und Kurzschluss sowie eine Inselnetzerkennung ergänzen die elektrische Sicherheitsausstattung.
Die vollständige Schutz- und Anschlusskonzeption der Photovoltaikanlage muss entsprechend den geltenden elektrotechnischen Anforderungen geplant werden.
Häufig gestellte Fragen (FAQ)
Wie hoch ist die nutzbare Speicherkapazität des Sigenergy SigenStor 10.0 Sets?
Das Set verfügt über ein SigenStor BAT 10.0 Batteriemodul mit 8,76 kWh nutzbarer Speicherkapazität. Die Batterie-Nennenergie beträgt 9,04 kWh. Die gespeicherte Energie kann zeitversetzt zur Versorgung angeschlossener Verbraucher genutzt werden.
Welche Leistung bietet der Sigen Hybrid Inverter 8.0 TP2?
Der dreiphasige Hybridwechselrichter besitzt eine AC-Nennleistung von 8 kW und eine maximale AC-Scheinleistung von 8,8 kVA. Er unterstützt eine maximale PV-Generatorleistung von 16 kW und erreicht einen maximalen Wirkungsgrad von 98,7 %.
Wie viele MPP-Tracker besitzt der Sigen Hybrid Inverter 8.0 TP2?
Der Wechselrichter verfügt über zwei unabhängige MPP-Tracker mit jeweils einem PV-Stringeingang. Der maximale Eingangsstrom beträgt 16 A und der maximale Kurzschlussstrom 22 A pro Tracker.
Kann das SigenStor 10.0 Speichersystem erweitert werden?
Ja, das Speichersystem ist modular erweiterbar. Über einen kompatiblen SigenStor Battery Controller können bis zu sechs geeignete Batteriemodule betrieben werden. Bei Verwendung von sechs BAT 10.0 Modulen ergibt sich rechnerisch eine nutzbare Speicherkapazität von 52,56 kWh. Voraussetzung ist eine entsprechende Freigabe der Systemkonfiguration durch den Hersteller.
Welche Aufgabe übernimmt der SigenStor Battery Controller?
Der SigenStor Battery Controller verbindet die kompatiblen Batteriemodule mit dem Sigen Hybrid Inverter TP2. Er übernimmt die vorgesehene elektrische Einbindung und Kommunikation des modularen Hochvolt-Batteriesystems.
Wie hoch ist die Lade- und Entladeleistung des Batteriespeichers?
Das enthaltene SigenStor BAT 10.0 Batteriemodul unterstützt eine maximale kontinuierliche Lade- und Entladeleistung von 4,6 kW. Kurzzeitig sind unter definierten Betriebsbedingungen bis zu 6,9 kW für zehn Sekunden möglich. Die tatsächlich verfügbare Leistung hängt unter anderem vom Ladezustand und der Batterietemperatur ab.
Ist eine Ersatzstromversorgung mit dem SigenStor 10.0 Set möglich?
Ja, der Sigen Hybrid Inverter 8.0 TP2 unterstützt bei geeigneter Systemkonfiguration eine dreiphasige Ersatzstromversorgung. Dafür wird ein kompatibles Sigen Energy Gateway benötigt. Die verfügbare Ersatzstromleistung hängt insbesondere von der Batteriekonfiguration, dem Ladezustand und der vorhandenen PV-Leistung ab.
Welche Batterietechnologie verwendet das SigenStor BAT 10.0 Modul?
Das enthaltene Batteriemodul verwendet Lithium-Eisenphosphat-Technologie (LiFePO4). Die Zellkapazität beträgt 314 Ah. Das Modul ist für stationäre Hochvolt-Speichersysteme ausgelegt.
Kann das Sigenergy Speichersystem im Außenbereich installiert werden?
Der Sigen Hybrid Inverter 8.0 TP2 und das SigenStor BAT 10.0 Batteriemodul besitzen die Schutzart IP66. Die Installation in geeigneten Außenbereichen ist unter Einhaltung der zulässigen Umgebungsbedingungen und Herstellervorgaben möglich.
Welche Unterschiede bestehen zwischen dem Sigen Hybrid Inverter 8.0 TP2 und 12.0 TP2?
Beide Wechselrichter gehören zur dreiphasigen TP2-Serie und verfügen über zwei unabhängige MPP-Tracker. Die 8-kW-Ausführung unterstützt eine maximale PV-Generatorleistung von 16 kW sowie 16 A Eingangsstrom je MPP-Tracker. Die 12-kW-Ausführung bietet 24 kW maximale PV-Generatorleistung und eine höhere AC-Nennleistung. Die Batterieleistung richtet sich unabhängig davon nach der angeschlossenen Speicherkonfiguration.
Installationshinweis: Die Montage, der elektrische Anschluss und die Inbetriebnahme des Hochvolt-Speichersystems müssen durch qualifiziertes elektrotechnisches Fachpersonal unter Einhaltung der geltenden Normen, Netzanschlussbedingungen und Herstellervorgaben erfolgen.
