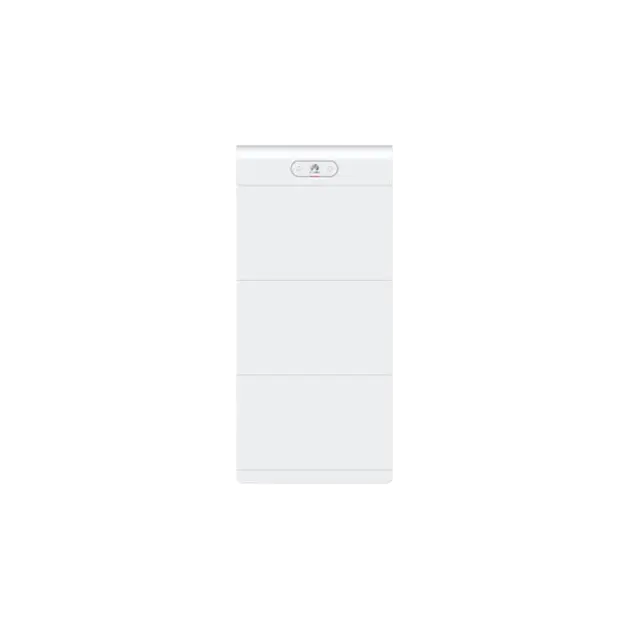

Huawei LUNA2000-21-S1 Batteriespeicher 20,7 kWh
Der Huawei LUNA2000-21-S1 ist ein modular aufgebautes Hochvolt-Speichersystem für Photovoltaikanlagen. Mit drei LUNA2000-7-E1 Batteriemodulen stellt das System insgesamt 20,7 kWh nutzbare Energie bereit. Das zugehörige Leistungsmodul LUNA2000-10KW-C1 übernimmt zentrale Funktionen innerhalb des Speichersystems. Mit einer maximalen Lade- und Entladeleistung von 10,5 kW eignet sich die Konfiguration für leistungsfähige PV-Systeme mit entsprechendem Speicherbedarf.
- 20,7 kWh nutzbare Energie
- 3 Batteriemodule LUNA2000-7-E1 mit jeweils 6,9 kWh
- Leistungsmodul LUNA2000-10KW-C1
- Maximale Lade- und Entladeleistung: 10,5 kW
- Lithium-Eisenphosphat-Zelltechnologie (LiFePO4)
- Schutzart IP66 für den Einsatz im Innen- und Außenbereich
- Kommunikation über RS485, FE und CAN
- Konvektionskühlung mit einer Lärmemission von weniger als 29 dB
- Standmontage serienmäßig, Wandmontage optional
- Parallelbetrieb von bis zu vier Batterietürmen gemäß Systemkompatibilität möglich
Modulares Speichersystem mit 20,7 kWh
Der LUNA2000-21-S1 kombiniert drei LUNA2000-7-E1 Batteriemodule mit jeweils 6,9 kWh zu einer nutzbaren Gesamtenergie von 20,7 kWh. Das System arbeitet mit dem Leistungsmodul LUNA2000-10KW-C1 und erreicht eine maximale Lade- und Entladeleistung von 10,5 kW.
Für einphasige Systeme liegt der Betriebsspannungsbereich bei 350 bis 560 V, für dreiphasige Systeme bei 600 bis 980 V. Die Kommunikation mit den kompatiblen Systemkomponenten erfolgt über RS485, FE und CAN. Status und Ladezustand werden zusätzlich über LED-Indikatoren dargestellt.
LiFePO4-Zelltechnologie und IP66
Huawei setzt beim LUNA2000-21-S1 auf Lithium-Eisenphosphat-Zellen (LiFePO4). Das Speichersystem besitzt die Schutzart IP66 und ist laut Hersteller sowohl für den Innen- als auch für den Außenbereich vorgesehen. Der zulässige Betriebstemperaturbereich reicht von -20 °C bis +55 °C, die relative Luftfeuchtigkeit im Betrieb von 5 bis 95 %.
Die Kühlung erfolgt durch Konvektion. Dadurch arbeitet das System mit einer angegebenen Lärmemission von weniger als 29 dB. Die maximale Betriebshöhe beträgt 4.000 m, wobei oberhalb von 2.000 m eine Leistungsreduzierung zu berücksichtigen ist.
Abmessungen und Installation
Der komplette Huawei LUNA2000-21-S1 misst 590 × 255 × 1.230 mm und wiegt inklusive Standfuß 216 kg. Die Bodenaufstellung mit Standfuß ist die Standardinstallation. Eine Wandmontage ist mit entsprechendem optionalem Zubehör ebenfalls möglich.
Ein einzelnes LUNA2000-7-E1 Batteriemodul misst 590 × 255 × 360 mm und wiegt 68 kg. Das Leistungsmodul LUNA2000-10KW-C1 misst 590 × 255 × 150 mm und wiegt 10 kg.
Skalierbarkeit und Wechselrichter-Kompatibilität
Das LUNA2000-S1 System unterstützt laut Huawei den Parallelbetrieb von bis zu vier Batterietürmen. Die tatsächlich mögliche Systemkonfiguration ist dabei vom eingesetzten Wechselrichter und der jeweiligen Anlagenplanung abhängig.
Huawei führt unter anderem Wechselrichter aus den Serien SUN2000-L1, SUN2000-LB0, SUN2000-LC0, SUN2000-M1, SUN2000-MAP0, SUN2000-MB0 sowie verschiedene SUN5000-Modelle als kompatibel auf. Vor der Anlagenplanung ist die Kompatibilität der konkreten Wechselrichter- und Speicherkonfiguration anhand der aktuellen Huawei-Systemvorgaben zu prüfen.
Technische Daten
| Modell |
LUNA2000-21-S1 |
| Leistungsmodul |
LUNA2000-10KW-C1 |
| Anzahl Leistungsmodule |
1 |
| Batteriemodul |
LUNA2000-7-E1 |
| Kapazität je Batteriemodul |
6,9 kWh |
| Anzahl Batteriemodule |
3 |
| Nutzbare Energie |
20,7 kWh |
| Max. Lade- und Entladeleistung |
10,5 kW |
| Betriebsspannungsbereich 1-phasig |
350–560 V |
| Betriebsspannungsbereich 3-phasig |
600–980 V |
| Kommunikation |
RS485 / FE / CAN |
| Zelltechnologie |
Lithium-Eisenphosphat (LiFePO4) |
| Schutzart |
IP66 |
| Kühlung |
Konvektionskühlung |
| Lärmemission |
< 29 dB |
| Betriebstemperatur |
-20 °C bis +55 °C |
| Relative Luftfeuchtigkeit |
5–95 % |
| Max. Betriebshöhe |
4.000 m, Derating über 2.000 m |
| Abmessungen (B × T × H) |
590 × 255 × 1.230 mm |
| Gewicht inkl. Standfuß |
216 kg |
| Installation |
Standfuß (Standard), Wandmontage (optional) |
| Einsatzbereich |
Innen- und Außenbereich |
Lieferumfang
- 1 × Huawei LUNA2000-10KW-C1 Leistungsmodul
- 3 × Huawei LUNA2000-7-E1 Batteriemodul mit jeweils 6,9 kWh
FAQ zum Huawei LUNA2000-21-S1
Wie viel Speicherkapazität bietet der Huawei LUNA2000-21-S1?
Der LUNA2000-21-S1 bietet 20,7 kWh nutzbare Energie. Diese wird durch drei LUNA2000-7-E1 Batteriemodule mit jeweils 6,9 kWh bereitgestellt.
Wie hoch ist die Lade- und Entladeleistung des LUNA2000-21-S1?
Die maximale Lade- und Entladeleistung beträgt 10,5 kW.
Welche Batterietechnologie verwendet der Huawei LUNA2000-21-S1?
Huawei verwendet Lithium-Eisenphosphat-Zellen (LiFePO4).
Kann der Huawei LUNA2000-21-S1 im Außenbereich installiert werden?
Ja. Huawei gibt das Speichersystem für den Innen- und Außenbereich an. Es besitzt die Schutzart IP66 und einen Betriebstemperaturbereich von -20 °C bis +55 °C. Die Installationsvorgaben des Herstellers sind einzuhalten.
Kann der LUNA2000-21-S1 erweitert werden?
Der LUNA2000-21-S1 besitzt bereits drei Batteriemodule. Huawei ermöglicht innerhalb des LUNA2000-S1 Systems den Parallelbetrieb von bis zu vier Batterietürmen. Die tatsächlich zulässige Konfiguration hängt unter anderem vom eingesetzten Wechselrichter ab und muss anhand der aktuellen Huawei-Systemvorgaben geprüft werden.
Welche Wechselrichter sind mit dem LUNA2000-21-S1 kompatibel?
Huawei führt verschiedene Modelle der SUN2000- und SUN5000-Familien als kompatibel auf. Dazu gehören unter anderem Modelle der Serien L1, LB0, LC0, M1, MAP0 und MB0. Entscheidend ist die konkrete Kombination aus Wechselrichter, Speicher und Anlagenkonfiguration.
