Isolierstoffgekapselte Niederspannungs-Schaltgerätekombination in Kastenbauform nach IEC 61439 -2 für Wandaufbau. Gehäuse müssen zur Montage im Freien geeignet sein, es sind die klimatischen Ein- und Auswirkungen auf die Betriebsmittel zu beachten. Kastenunterteile und -deckel aus schlagfestem Polycarbonat, halogen- und silikonfrei Farbe RAL 7035, Deckel transparent mit Schnellverschlüssen für Werkzeugbetätigung. Brennverhalten gem. IEC 60695-2-11 Glühdrahtprüfung + 960 °C. Maximale Wasseraufnahme von 10 mg nach DIN 53473. Schutzmaßnahme: Schutzisoliert (Schutzklasse II). Fabrikat: HENSEL Mi-Verteiler. PV-Anschlussgehäuse mit 2 DC-Überspannungsableiter und 2 DC-Generatorfreischalter, für 2 x PV-String auf 2 x Wechselrichter-Eingang. Schutzart: IP 65 nach IEC 60529. Abmessungen HxBxT 365 x 300 x 170 mm
| Schutzart: | IP65 |
| Produktgruppe: | Dose, Gehäuse für Montage auf der Wand/Decke |

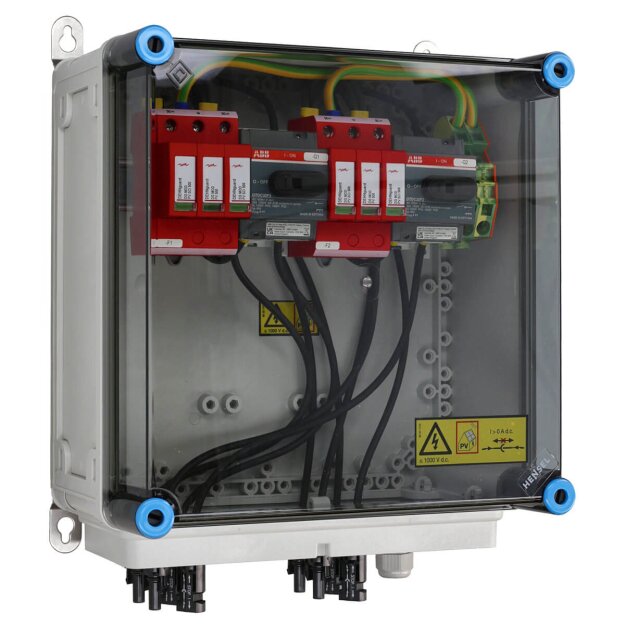

Technische Daten und Merkmale zu Hensel MiPV2222 PV-Generatoranschlusskasten, mit ÜSE, 2xPV-Strang auf 2xWR-Eingang mit Schalter:
| Max. Leiterquerschnitt | - |
| Bestückung | sonstige |
| Form | sonstige |
| Montageart | Wand-/Deckenmontage |
| Montage im Erdreich | - |
| Montage unter Wasser | - |
| Für Rohrdurchmesser | - |
| Einführung von hinten | nein |
| Länge | 365 mm |
| Breite | 300 mm |
| Tiefe | 170 mm |
| Durchmesser | - |
| Anreihbar | nein |
| Anzahl der Einführungen | - |
| Art der Gehäusedurchführung | sonstige |
| Werkstoff | Kunststoff |
| Halogenfrei | ja |
| Oberflächenschutz | unbehandelt |
| Farbe | grau |
| Schutzart (IP) | IP65 |
| Schutzart (NEMA) | - |
| Ausführung Deckel | sonstige |
| Transparenter Deckel | - |
| Deckelbefestigung | geschraubt |
| Vergießbar | nein |
| Mit Vergussmasse mitgeliefert | nein |
| Plombierbar | nein |
| Bemessungsisolationsspannung Ui | 1000 V |
| Funktionserhalt | ohne |
| Mit Abschirmung | nein |
| Witterungsbeständig | ja |
| Einsatztemperatur | -5 °C |
| Einsatztemperatur | 40 °C |
| Explosionsgeprüfte Ausführung | nein |
| Für Ex-Zone Gas | ohne |
| Für Ex-Zone Staub | ohne |
