Hensel KV-M Kleinverteiler IP65 – 12 bis 54 Teilungseinheiten
Die Hensel ENYBOARD KV-M Serie umfasst sieben Installationskleinverteiler mit 12 bis 54 Teilungseinheiten. Sie sind zum Einbau von Geräten bis 63 A auf DIN-Tragschienen mit 35-mm-Hutprofil vorgesehen und besitzen Schutzart IP65 sowie Schutzklasse II.
Charakteristisch für die KV-M Ausführungen sind metrische Vorprägungen für die Leitungseinführung, eine transparente Tür über den Einbaureihen und FIXCONNECT® N- und PE-Klemmen. Je nach Platzbedarf stehen Modelle mit einer bis vier Reihen und 12 oder 18 Teilungseinheiten je Reihe zur Auswahl.
KI*
Durchdachter Aufbau für die Elektroinstallation
Die sieben KV-M Varianten kombinieren vorbereitete Einbaureihen, FIXCONNECT® Klemmentechnik und metrische Leitungseinführungen in unterschiedlichen Gehäusegrößen.
FIXCONNECT® N- und PE-Klemmen
Alle hier verglichenen KV-M Modelle sind mit FIXCONNECT® N- und PE-Klemmen ausgestattet. Damit steht die zugehörige Klemmentechnik bereits innerhalb des Installationskleinverteilers zur Verfügung.
Einbaureihen auf 35-mm-DIN-Tragschienen
Hensel gibt die Baureihe zum Einbau von Geräten bis 63 A auf DIN-Tragschienen mit 35-mm-Hutprofil an. Je nach Modell stehen eine bis vier Reihen mit jeweils 12 oder 18 Teilungseinheiten zur Verfügung.
Metrische Vorprägungen zur Leitungseinführung
Bei den KV-M Ausführungen erfolgt die vorbereitete Leitungseinführung über metrische Vorprägungen. Anzahl und Anordnung unterscheiden sich abhängig von der jeweiligen Gehäusegröße.

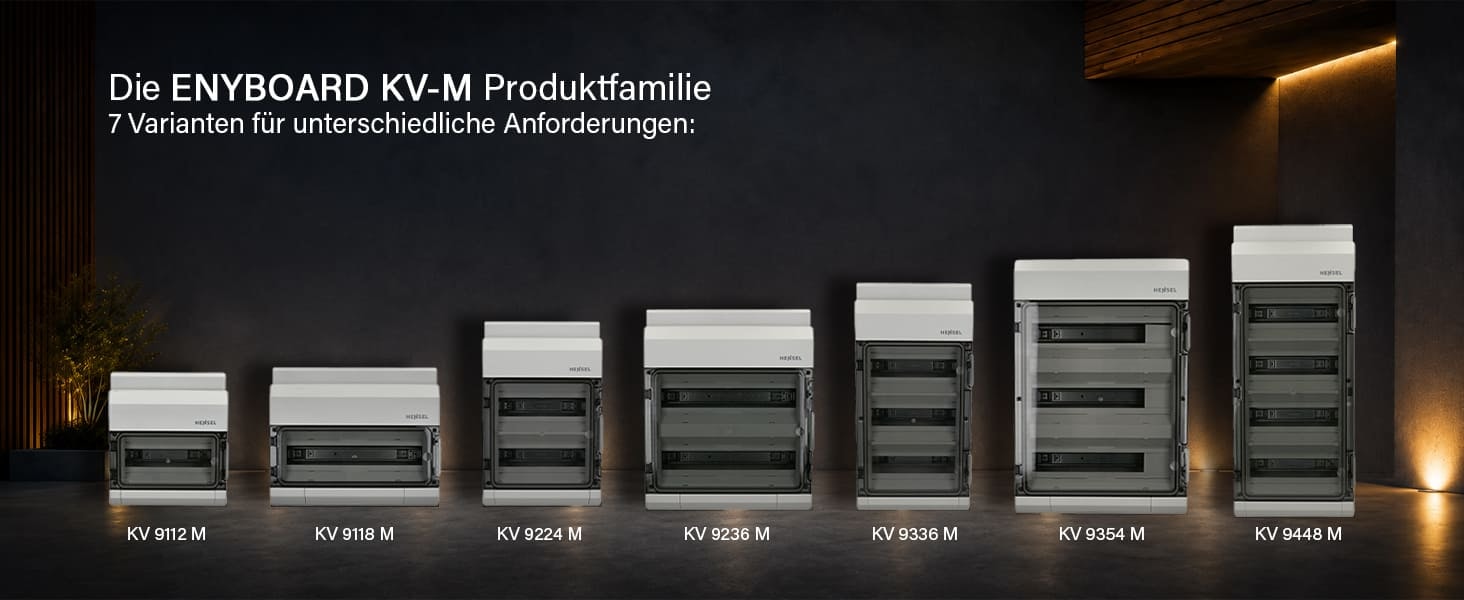

Hensel KV-M Modelle von 12 bis 54 Teilungseinheiten vergleichen
Welche Ausführung passt, hängt vor allem von der benötigten Anzahl an Teilungseinheiten und der gewünschten Reihenaufteilung ab. Die Serie reicht vom KV 9112 M mit 1 × 12 TE bis zum KV 9354 M mit 3 × 18 TE und insgesamt 54 TE.
Besonders interessant ist die Auswahl bei 36 Teilungseinheiten: Der KV 9236 M verteilt diese auf 2 × 18 TE, während der KV 9336 M 3 × 12 TE nutzt. Dadurch stehen für denselben Gesamtplatz zwei unterschiedliche Gehäuseformate zur Verfügung.
Welcher Hensel KV-M passt zur geplanten Verteilung?
Die Übersicht ordnet jedem Modell die Anzahl der Teilungseinheiten, Einbaureihen und Gehäuseabmessungen zu. Damit lassen sich die sieben KV-M Varianten direkt miteinander vergleichen.

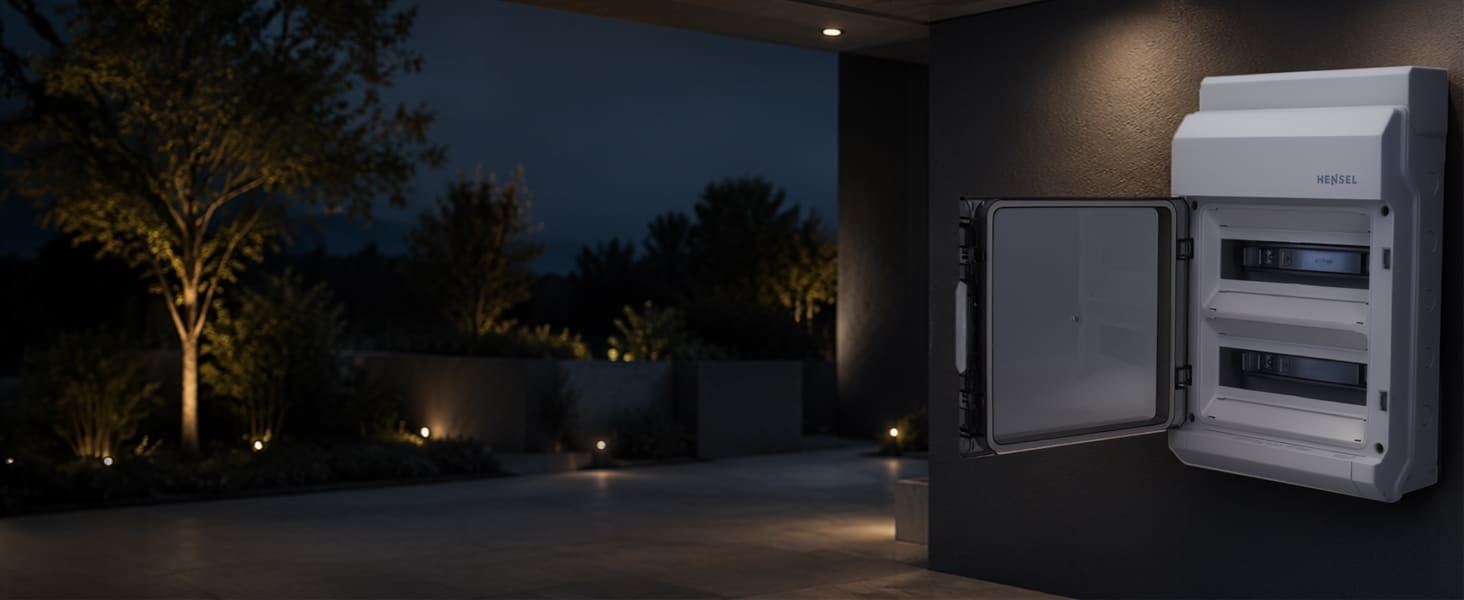

Transparente Tür und vorbereitete Einbaureihen
Die Hensel KV-M Installationskleinverteiler verfügen über eine transparente Tür über den Einbaureihen. Die Reiheneinbaugeräte werden auf den vorgesehenen 35-mm-DIN-Tragschienen montiert.

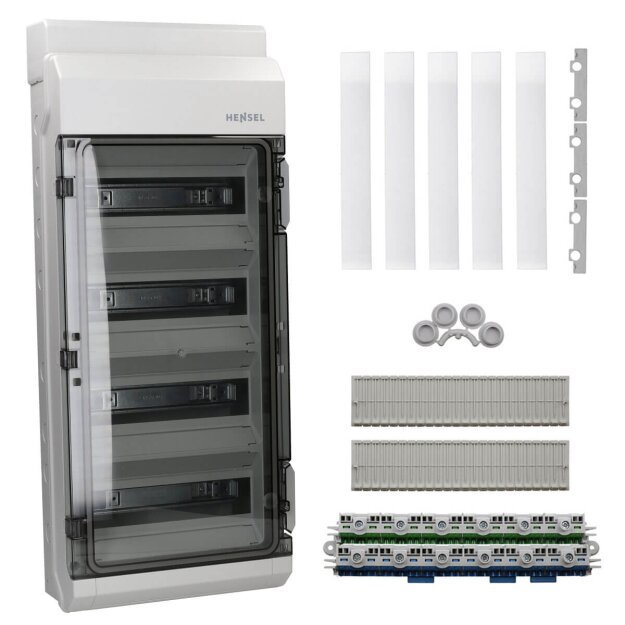

Zum von Hensel angegebenen Lieferumfang gehören – abhängig von der Baugröße – Verschlussstopfen, Tragschienen, Abdeckstreifen, Beschriftungsstreifen und eine Kabeleinführungsblende.
- Transparente Tür über den Einbaureihen
- DIN-Tragschienen mit 35-mm-Hutprofil
- Abdeck- und Beschriftungsstreifen
- FIXCONNECT® N- und PE-Klemmen

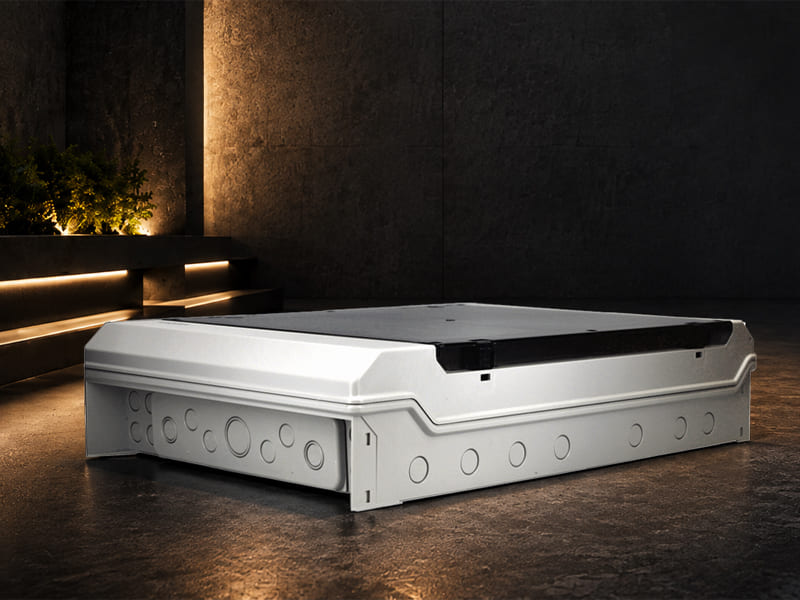

Metrische Vorprägungen für die geplante Leitungseinführung
Kennzeichnend für die KV-M Ausführungen sind metrische Vorprägungen für die Leitungseinführung. Hensel ordnet diese an den oberen und unteren Gehäusewänden an. Anzahl und Kombination richten sich nach der jeweiligen Gehäuseausführung.
Bei der Auswahl des passenden Installationskleinverteilers können deshalb neben der Anzahl der Teilungseinheiten auch die Gehäusegröße und die vorgesehene Leitungsführung berücksichtigt werden.
- Metrische Vorprägungen oben und unten
- Ausführung abhängig von der jeweiligen Gehäusegröße
- Kabeleinführungsblende im Lieferumfang
- Schutzart IP65
Gemeinsame technische Merkmale der Hensel KV-M Kleinverteiler
Unabhängig von der gewählten Größe besitzen die sieben hier verglichenen KV-M Modelle zentrale gemeinsame Merkmale für Aufbau, Schutz und Geräteinstallation.
KV-M für Innenräume und geschützte Installation im Freien
Hensel gibt für die KV-M Installationskleinverteiler eine geschützte Installation an. Im Herstellerausschreibungstext werden Innenräume sowie die geschützte Installation im Freien genannt.
Bei der Planung sollte deshalb neben der Schutzart IP65 immer berücksichtigt werden, ob der konkrete Montageort dem vom Hersteller vorgesehenen Einsatzbereich entspricht.
Für ungeschützte Außeninstallationen führt Hensel separate wetterfeste KV-PC Ausführungen. Diese Produktfamilie sollte hinsichtlich ihres vorgesehenen Einsatzbereichs getrennt von den hier gezeigten KV-M Modellen betrachtet werden.
Hensel KV-PC Kleinverteiler ansehen →Häufige Fragen zu Hensel KV-M Kleinverteilern
Antworten zu Größe, Teilungseinheiten, Einbaureihen, Klemmentechnik, Leitungseinführung und Einsatzbereich der KV-M Serie.
Welche Hensel KV-M Größe brauche ich?
Maßgeblich sind die benötigten Teilungseinheiten und die gewünschte Reihenaufteilung. Zur Auswahl stehen 12 TE auf einer Reihe, 18 TE auf einer Reihe, 24 TE auf zwei Reihen, 36 TE auf zwei oder drei Reihen, 48 TE auf vier Reihen sowie 54 TE auf drei Reihen.
Was ist der Unterschied zwischen KV 9236 M und KV 9336 M?
Beide Modelle bieten insgesamt 36 Teilungseinheiten. Beim KV 9236 M verteilen sie sich auf 2 × 18 TE, beim KV 9336 M auf 3 × 12 TE. Dadurch unterscheiden sich die beiden Modelle in ihrer Gehäuseform und ihren Abmessungen.
Welche Geräte können im Hensel KV-M montiert werden?
Hensel gibt die KV-M Kleinverteiler zum Einbau von Geräten bis 63 A zur Montage auf DIN-Tragschienen mit 35-mm-Hutprofil an.
Sind N- und PE-Klemmen bei der KV-M Serie enthalten?
Ja. Die hier verglichenen KV-M Varianten sind laut Hensel mit FIXCONNECT® N- und PE-Klemmen ausgestattet.
Was bedeutet das M bei Hensel KV-M?
Die hier angebotenen KV-M Ausführungen besitzen metrische Vorprägungen für die Leitungseinführung. Anzahl und Anordnung unterscheiden sich je nach Gehäusegröße.
Welche Schutzart haben Hensel KV-M Kleinverteiler?
Die sieben hier verglichenen KV-M Modelle werden von Hensel mit Schutzart IP65 und Schutzklasse II angegeben.
Kann ein Hensel KV-M Kleinverteiler im Außenbereich montiert werden?
Hensel nennt Innenräume sowie die geschützte Installation im Freien als vorgesehenen Einsatzbereich. Für eine ungeschützte Außeninstallation sind die separaten wetterfesten Ausführungen des Herstellers zu beachten.
Weitere Hensel ENYBOARD Kleinverteiler vergleichen
Baugröße, Anzahl der Teilungseinheiten, Leitungseinführung und vorgesehener Einsatzbereich unterscheiden sich innerhalb des ENYBOARD Sortiments. Die passenden Produktübersichten erleichtern den direkten Vergleich der Hensel Kleinverteiler.
