Hensel ENYCASE DK.
Kabelabzweigkästen in Grau.
Graue Kabelabzweigkästen, Abzweigdosen und Verteilerdosen für geschützte Elektroinstallationen in Innenräumen und im geschützten Außenbereich. Die Hensel ENYCASE DK-Serie kombiniert Schutzart IP66, montagefreundliche Leitungseinführungen und ein robustes Gehäuse in RAL 7035 Lichtgrau.
Zuverlässig geschützt
IP66 bei fachgerechter Montage gemäß Herstellerangaben.
RAL 7035 Lichtgrau
Klassische Gehäusefarbe für Elektroinstallationen.
Breites Sortiment
Neun Gehäusegrößen und verschiedene Klemmenausführungen.
Darum ENYCASE DK
Die grauen Hensel ENYCASE DK Kabelabzweigkästen bieten ein breit abgestuftes Sortiment für sichere Leitungsverbindungen und Abzweigungen. Von der kompakten Abzweigdose bis zum großen Kabelabzweigkasten stehen unterschiedliche Gehäusegrößen und Anschlussausführungen zur Verfügung.
- Neun abgestufte Gehäusegrößen von 84 × 84 × 55 mm bis 255 × 355 × 122 mm
- Graue Installationsgehäuse in RAL 7035 Lichtgrau
- Schutzart IP66 bei fachgerechter Montage und geeigneter Leitungseinführung
- Varianten ohne Klemme sowie mit unterschiedlichen vormontierten Abzweigklemmen
- Je nach Baugröße elastische Dichtmembranen oder metrische Vorprägungen für Leitungseinführungen
- Weitere Ausführungen mit Steckklemmen, HLAK, Al/Cu-Klemmen oder rotem Deckel erhältlich
Die ENYCASE DK Produktfamilie in Grau
Das graue ENYCASE DK Sortiment umfasst neun maßlich abgestufte Gehäusegrößen. Für viele Baugrößen stehen neben dem Kabelabzweigkasten ohne Klemme auch Varianten mit vormontierter Abzweigklemme zur Verfügung. Weitere Modelle und Anschlussausführungen sind in der Hensel ENYCASE DK-Serie zusammengefasst.
Hensel ENYCASE DK Grau – Größen und Varianten
| Gehäusegröße | Maße H × B × T | Ohne Klemme | Mit Klemme / Steckklemmen | Schutzart | Farbe |
|---|---|---|---|---|---|
| Größe 1 | 84 × 84 × 55 mm | → DK 0100 G ohne Klemme | → DK 0102 W mit Steckklemmen | IP66 | RAL 7035 Grau* |
| Größe 2 | 93 × 93 × 62 mm | → DK 0200 G ohne Klemme | → DK 0202 G mit 5-poliger Klemme | IP66 | RAL 7035 Grau |
| Größe 3 | 104 × 104 × 70 mm | → DK 0400 G ohne Klemme | → DK 0404 G mit 5-poliger Klemme | IP66 | RAL 7035 Grau |
| Größe 4 | 130 × 130 × 77 mm | → DK 0600 G ohne Klemme | → DK 0606 G mit 5-poliger Klemme | IP66 | RAL 7035 Grau |
| Größe 5 | 130 × 180 × 77 mm | → DK 1000 G ohne Klemme | → DK 1010 G mit 5-poliger Klemme | IP66 | RAL 7035 Grau |

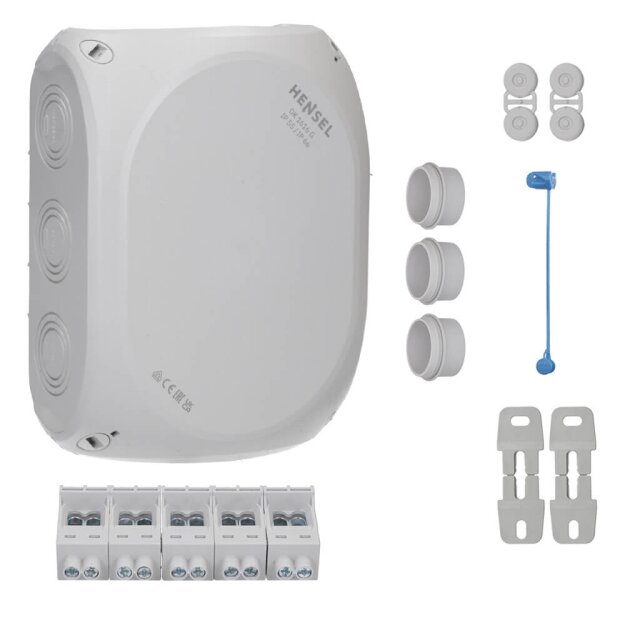

| Größe 6 | 155 × 210 × 92 mm | → DK 1600 G ohne Klemme | → DK 1616 G mit 5-poliger Klemme | IP66 | RAL 7035 Grau |
| Größe 7 | 205 × 255 × 112 mm | → DK 2500 G ohne Klemme | → DK 2525 G mit 5-poliger Klemme | IP66 | RAL 7035 Grau |
| Größe 8 | 225 × 295 × 122 mm | → DK 3500 G ohne Klemme | → DK 3535 G mit 5-poliger Klemme | IP66 | RAL 7035 Grau |
| Größe 9 | 255 × 355 × 122 mm | → DK 5000 G ohne Klemme | → DK 5055 G mit 5-poliger Klemme | IP66 | RAL 7035 Grau |
* Die kleinste Baugröße wird mit DK 0100 G als Leergehäuse dargestellt. Als Anschlussvariante ist unter anderem DK 0102 W mit Steckklemmen erhältlich. Klemmenausführung, Anschlussbereich, Leitungseinführung und weitere technische Daten sind modellabhängig.
Weitere Klemmenbestückungen innerhalb der grauen DK-Serie
Innerhalb einzelner Gehäusegrößen stehen zusätzliche Anschlussvarianten zur Verfügung: DK 0402 G, DK 0604 G, DK 1006 G, DK 1610 G sowie DK 5054 G. Damit lässt sich die Klemmenbestückung je nach benötigtem Leiterquerschnitt und Anschlussaufgabe auswählen.
Weitere ENYCASE DK Ausführungen
Neben den klassischen grauen Kabelabzweigkästen ohne Klemme oder mit vormontierter Abzweigklemme umfasst die DK-Produktauswahl weitere Anschluss- und Kennzeichnungsvarianten für unterschiedliche Anforderungen.
Mit Steckklemmen
Für ausgewählte Baugrößen stehen Varianten mit vormontierten Steck- beziehungsweise Verbindungsklemmen zur Verfügung.
DK mit Steckklemmen entdecken →Mit HLAK
Varianten mit Hauptleitungsabzweigklemmen sind für entsprechende Hauptleitungs- und Abzweigaufgaben innerhalb der DK-Auswahl vorgesehen.
HLAK-Ausführungen ansehen →Für Aluminium & Kupfer
Weitere Ausführungen verfügen über dafür vorgesehene Klemmen für Aluminium- und Kupferleiter. Die zulässigen Anschlussbereiche sind jeweils produktspezifisch.
Al-/Cu-Ausführungen ansehen →Nicht jede Baugröße ist in jeder Anschluss- oder Sonderausführung verfügbar. Gehäusebauform, Klemmenbestückung, Schutzart und Anschlussbereiche sind anhand der jeweiligen Artikeldaten auszuwählen.
Einsatzbereiche für graue IP66-Abzweigdosen
Diese Darstellung wurde mithilfe künstlicher Intelligenz erstellt
Parkhäuser & Tiefgaragen
Kabelabzweigkästen für strukturierte Leitungsführungen und Kabelverbindungen in geschützten Installationsbereichen.
Diese Darstellung wurde mithilfe künstlicher Intelligenz erstellt
Gewerbe & Technikbereiche
Graue Aufputz-Abzweigdosen für Werkstätten, Technikräume, Gewerbeflächen und weitere geschützte Gebäudebereiche.
Graue Kabelabzweigkästen und Abzweigdosen IP66 für Aufputz-Installationen
Die Hensel ENYCASE DK-Serie in Grau bietet ein breit abgestuftes Sortiment an Kabelabzweigkästen, Abzweigdosen und Verteilerdosen für geschützte Elektroinstallationen. Die Gehäuse in RAL 7035 Lichtgrau eignen sich für die Wand- und Deckenmontage in Gebäuden sowie für entsprechend geschützte Installationen im Freien. Bei fachgerechter Montage und geeigneter Leitungseinführung steht die Serie mit Schutzart IP66 für geschützte Kabel- und Leitungsverbindungen zur Verfügung.
Das Größenspektrum reicht vom kompakten DK 0100 G mit 84 × 84 × 55 mm bis zum DK 5000 G mit 255 × 355 × 122 mm. Damit lässt sich der benötigte Verdrahtungsraum deutlich genauer auf Anzahl, Querschnitt und Verbindung der einzuführenden Leitungen abstimmen als bei einer Produktfamilie mit nur wenigen Gehäuseformaten.
Kabelabzweigkasten ohne Klemme oder mit Abzweigklemme?
Die Varianten ohne Klemme stellen den Verdrahtungsraum für eine projektspezifische Verbindungstechnik bereit. Modelle mit Klemme enthalten dagegen bereits eine modellabhängig ausgelegte Anschlussklemme. Innerhalb mehrerer Gehäusegrößen stehen unterschiedliche Klemmenbestückungen zur Wahl. Entscheidend sind deshalb nicht nur die Gehäuseabmessungen, sondern ebenso Leiterquerschnitt, Polzahl und benötigte Anschlussstellen.
Unterschiedliche Leitungseinführungen je nach Baugröße
Bei den kompakten DK-Gehäusen kommen je nach Modell elastische Dichtmembranen zum Einsatz. Größere Kabelabzweigkästen der Serie verfügen über metrische Vorprägungen für passende Leitungseinführungen. Dadurch unterscheiden sich die einzelnen Gehäuse nicht nur beim Verdrahtungsraum, sondern auch hinsichtlich der vorgesehenen Leitungseinführung. Vor der Montage sind deshalb die technischen Artikeldaten der jeweiligen Baugröße zu berücksichtigen.
Weitere DK-Ausführungen für spezielle Anschlussaufgaben
Zusätzlich zu den klassischen grauen DK-Gehäusen umfasst das Sortiment weitere Varianten mit Steckklemmen, Hauptleitungsabzweigklemmen (HLAK), Klemmen für geeignete Aluminium- und Kupferleiter sowie ausgewählte Kabelabzweigkästen mit rotem Deckel. Damit kann innerhalb der ENYCASE-DK-Auswahl nicht nur die Gehäusegröße, sondern auch die Verbindungstechnik passend zur jeweiligen Installationsaufgabe ausgewählt werden.
Häufige Fragen zur Hensel ENYCASE DK-Serie in Grau
Welche Schutzart besitzen die grauen Hensel DK Kabelabzweigkästen?
Die regulären grauen ENYCASE DK Kabelabzweigkästen sind für Schutzart IP66 ausgelegt. Voraussetzung ist die fachgerechte Montage mit den für das jeweilige Modell vorgesehenen Leitungseinführungen und Komponenten.
Welche Größen gibt es bei der grauen Hensel DK-Serie?
Die dargestellten Standardgehäuse reichen von 84 × 84 × 55 mm beim DK 0100 G bis 255 × 355 × 122 mm beim DK 5000 G. Insgesamt werden neun abgestufte Gehäusegrößen dargestellt.
Gibt es die Hensel DK Kabelabzweigkästen mit Klemme?
Ja. Für zahlreiche Baugrößen stehen Varianten mit vormontierter Abzweigklemme zur Verfügung. Zusätzlich gibt es je nach Modell weitere Klemmenbestückungen sowie Ausführungen mit Steckklemmen.
Was ist der Unterschied zwischen einem DK-Gehäuse mit und ohne Klemme?
Ein Modell ohne Klemme stellt das Gehäuse beziehungsweise den Verdrahtungsraum ohne vormontierte Anschlussklemme bereit. Varianten mit Klemme besitzen dagegen eine produktspezifisch ausgelegte Anschlussklemme. Leiterquerschnitte und Anschlussdaten unterscheiden sich je nach Modell.
Welche weiteren Ausführungen gibt es in der DK-Serie?
Je nach Produktgruppe sind unter anderem Ausführungen mit Steckklemmen, Hauptleitungsabzweigklemmen, Klemmen für Aluminium- und Kupferleiter sowie Varianten mit rotem Deckel erhältlich. Nicht jede Variante wird in jeder Gehäusegröße angeboten.
Was bedeutet Al/Cu bei Kabelabzweigkästen?
Al steht für Aluminium und Cu für Kupfer. Entsprechend gekennzeichnete Ausführungen verfügen über für die jeweiligen Leiterwerkstoffe vorgesehene Klemmen. Die zulässigen Leiterquerschnitte sind den produktspezifischen technischen Daten zu entnehmen.
Was bedeutet HLAK?
HLAK steht für Hauptleitungsabzweigklemme. Entsprechende DK-Ausführungen enthalten eine solche Klemmenlösung für dafür vorgesehene Hauptleitungs- und Abzweigaufgaben.
Wo werden graue Hensel DK Kabelabzweigkästen eingesetzt?
Typische Einsatzbereiche sind Gebäude, Technikräume, Werkstätten, Gewerbebereiche, Parkhäuser, Tiefgaragen und geschützte Installationen im Freien. Für dauerhaft ungeschützte Bewitterung sind ausdrücklich dafür vorgesehene Hensel-Gehäuseserien auszuwählen.
