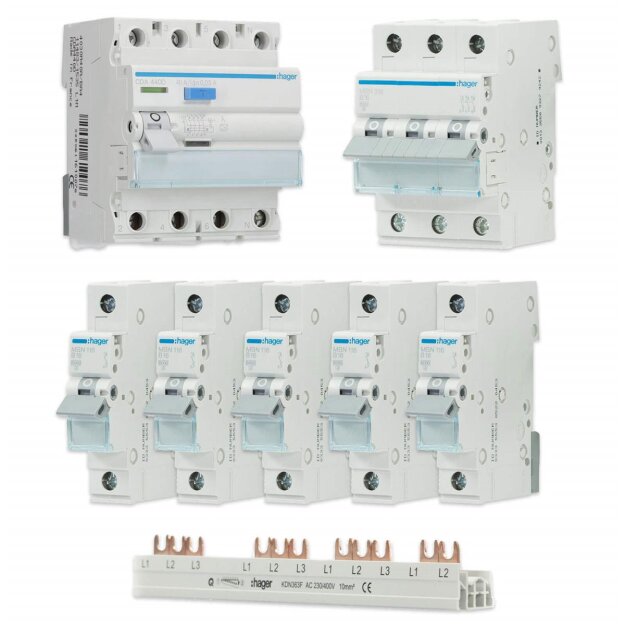

Set bestehend aus:
1x FI CDA440D
1x MBN316
5x MBN116
1x KDN363F
CDA440D
Nennstrom: 40 Betriebsnennspannung
Wechselstrom: 230/400 Frequenz: 50 Hz
Isolationsspannung: 900
Polanzahl: 4 P
Anzahl Module: 4
Betriebstemperatur: -25 bis 40 °C
Lagerungstemperatur: -55 bis 70 °C
Anschlussart: Schraubtechnik
Anschlussquerschnitt bei flexiblem Leiter: 16mm²
Anschlussquerschnitt bei starrem Leiter: 25mm²
Gerätelebensdauer, mechanische Schaltspiele: 1000
Gerätelebensdauer, elektrische Schaltspiele: 2000
Gesamtverlustleistung unter Nennstrom: 6,5 W
Drehmoment: 2,8Nm
Höhe: 83 mm
Breite: 70 mm
Tiefe: 70 mm
Art des Differenzialschutzes: A
Empfindlichkeit: 30 mA
MBN316
Betriebsnennspannung Wechselstrom: 230/400
Nennstrom: 16
Auslösercharakteristik: B
Nennabschaltvermögen: 6 kA
Isolationsspannung: 500
Polanzahl: 3 P
Anzahl Module: 3
Frequenz: 50/60 Hz
Anschlussart: Schraubtechnik
Drehmoment: 2,8Nm
Gesamtverlustleistung unter Nennstrom: 7,2 W
Gerätelebensdauer, elektrische Schaltspiele: 10000
Gerätelebensdauer, mechanische Schaltspiele: 20000
MBN116
Leitungsschutzschalter 1 polig 6kA B-Charakteristik 16A 1 Modul. Leitungsschutzschalter nach DIN VDE 0641 Teil 11/8.92 , Berührungsschutz IP2x nach DIN VDE 0106 Teil 100 mit VDE Zeichen. LS mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anzahl Module: 1
Betriebsnennspannung Wechselstrom: 230/400 V
ANennstrom: 16
Auslösercharakteristik: B
Nennabschaltvermögen: 6 kA
Polanzahl: 1 P
Isolationsspannung: 500 V
Stoßspannungsfestigkeit: 4000 V
Anschlussquerschnitt bei flexiblem Leiter: 1-25 mm²
Anschlussquerschnitt bei starrem Leiter: 1-35 mm²
Frequenz: 50/60 Hz
Anschlussart: Schraubtechnik
Drehmoment: 2,8 Nm
Gesamtverlustleistung unter Nennstrom: 2,4 W
Lebensdauer elektrische Schaltspiele: 4000
Lebensdauer mechanische Schaltspiele: 20000
KDN363F
Nennstrom: 63
Polanzahl: 3 P
Anzahl Module: 12
Anschlussart: Schraubtechnik / Quick Connect
Anschlussquerschnitt bei starrem Leiter: 10mm²
Max. Betriebsspannung: 400
Isolierte Schiene: ja
Länge: 210 mm
