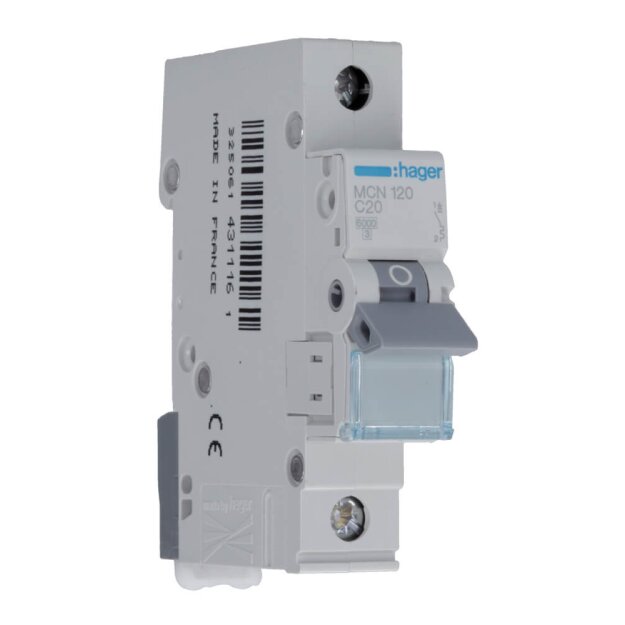

Hager MCN120 LS-Schalter 1-polig 6kA C-20A 1M

Hager MCN120 LS-Schalter 1-polig 6kA C-20A 1M

Artikelnummer: MCN120 Hager-MCN120_3250614311161
Hersteller: Hager
EAN: 3250614311161

UVP: 35,94 €

7,57 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

Hager Leitungsschutzschalter MCN120 – 1-polig, C-Charakteristik, 20 A, 6 kA

Der Hager Leitungsschutzschalter MCN120 schützt elektrische Stromkreise zuverlässig vor Überlast und Kurzschluss. Mit einer C-Charakteristik, einem Nennstrom von 20 A und einem Bemessungsschaltvermögen von 6 kA eignet sich der Sicherungsautomat besonders für Stromkreise mit erhöhten Einschaltströmen, wie sie beispielsweise bei Motoren, Transformatoren oder anderen induktiven Verbrauchern auftreten. Durch seine kompakte Bauform mit einer Teilungseinheit ist der Leitungsschutzschalter ideal für moderne Unterverteilungen geeignet.

Der 1-polige LS-Schalter entspricht der DIN EN 60898-1 und verfügt über einen Schraubanschluss auf der Oberseite sowie eine BiConnect-Klemme auf der Unterseite für den direkten Anschluss an Hager Phasenschienen. Die integrierte Hutschienenschnellbefestigung ermöglicht eine einfache Einzelentnahme aus dem Phasenschienenverbund. Zudem kann der Leitungsschutzschalter mit passenden Hager Zusatzeinrichtungen erweitert werden und bietet ein integriertes Beschriftungsfeld für eine übersichtliche Kennzeichnung im Verteiler.

Leitungsschutzschalter 20 A für zuverlässigen Überlast- und Kurzschlussschutz
1-poliger LS-Schalter für einphasige Stromkreise
C-Charakteristik für Stromkreise mit erhöhten Einschaltströmen
6 kA Schaltvermögen nach DIN EN 60898-1
BiConnect-Klemme für den direkten Anschluss an Hager Phasenschienen
Schraubanschluss oben für eine sichere Verdrahtung
Bemessungsbetriebsspannung 230/400 V AC bei 50–60 Hz
Hutschienenschnellbefestigung für eine komfortable Montage und Einzelentnahme
Nachrüstbar mit Hager Zusatzeinrichtungen für zusätzliche Schutz- und Schaltfunktionen
Kompakte Bauform mit 1 Teilungseinheit für platzsparende Installationen

Der Hager MCN120 besitzt eine Isolationsspannung von 500 V, eine Stoßspannungsfestigkeit von 4 kV und die Schutzart IP20. Der Anschluss unterstützt starre Leiter von 1 bis 35 mm² sowie flexible Leiter von 1 bis 25 mm². Der Leitungsschutzschalter ist für Umgebungstemperaturen von -25 °C bis +70 °C ausgelegt und erfüllt die Anforderungen professioneller Elektroinstallationen.

Weitere Informationen

Schutzart:	IP20
Produktgruppe:	Leitungsschutzschalter

Technische Daten und Merkmale zu Hager MCN120 LS-Schalter 1-polig 6kA C-20A 1M:

Überspannungskategorie	3
Frequenz	50 Hz
Frequenz	60 Hz
Einbautiefe	70 mm
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Spannungsart	AC
Zusatzeinrichtungen möglich	Nein
Schutzart (IP)	IP20
Bemessungsisolationsspannung Ui	500 V
Polzahl (gesamt)	1
Auslösecharakteristik	C
Verschmutzungsgrad	2
Anschließbarer Leiterquerschnitt mehrdrähtig	1 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25 mm²
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	70 °C
Bemessungsspannung	400 V
Bemessungsstrom	20 A
Verlustleistung	2,70 W
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	6 kA
Unterputzmontage	Ja
Anschließbarer Leiterquerschnitt eindrähtig	35 mm²

Herstellerinformation

Hager Vertriebsges. mbH & Co. KG
Zum Gunterstal
66440 Blieskastel
Saarland
Deutschland
info@hager.de

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.

Zubehör
