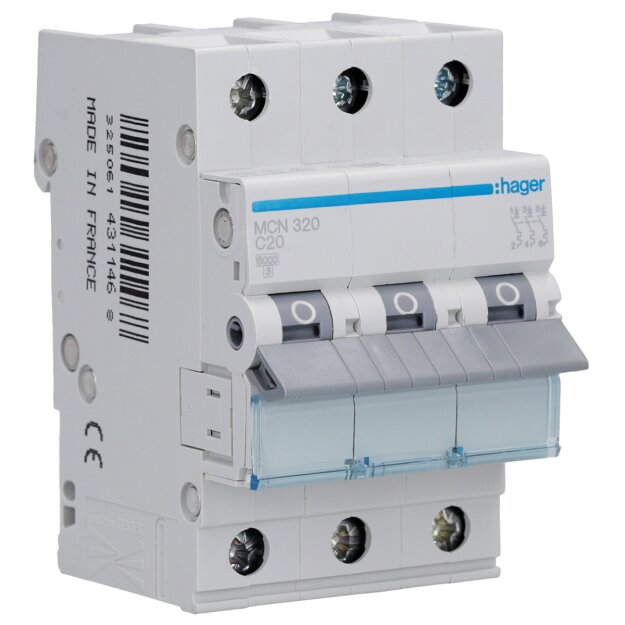

Hager MCN320 Leitungsschutzschalter 3-polig 6kA C-20A 3M

Hager MCN320 Leitungsschutzschalter 3-polig 6kA C-20A 3M

Artikelnummer: MCN320 Hager-MCN320_3250614311468
Hersteller: Hager
EAN: 3250614311468

UVP: 150,77 €

20,50 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Hager MCN320 Leitungsschutzschalter C20 3-polig 6 kA für Stromkreise mit erhöhtem Einschaltstrom

Der Hager MCN320 Leitungsschutzschalter ist ein hochwertiger 3-poliger Sicherungsautomat mit C-Charakteristik zum zuverlässigen Schutz elektrischer Leitungen vor Überlast und Kurzschluss. Mit einem Nennstrom von 20 A und einem Bemessungsschaltvermögen von 6 kA eignet sich der Leitungsschutzschalter besonders für Drehstrom-Stromkreise mit erhöhten Einschaltströmen, wie sie beispielsweise bei Motoren, Pumpen, Transformatoren oder anderen induktiven Verbrauchern auftreten. Er erfüllt die Anforderungen der DIN EN 60898-1 (VDE 0641-11) und bietet eine sichere sowie langlebige Absicherung moderner Elektroinstallationen.

Der Sicherungsautomat verfügt über einen thermischen Auslöser zum Schutz vor Überlast sowie einen elektromagnetischen Auslöser für den Kurzschlussschutz. Die bewährten BiConnect-Anschlussklemmen ermöglichen eine schnelle und komfortable Verdrahtung sowie den Einsatz kompatibler Hager Phasenschienen. Dank der Hutschienenschnellbefestigung kann das Gerät einzeln aus dem Phasenschienenverbund entnommen werden. Zusätzlich ist der Leitungsschutzschalter für den nachträglichen Anbau von Hilfs-, Signal- und Auslösekontakten vorbereitet.

Leitungsschutzschalter C20 für zuverlässigen Überlast- und Kurzschlussschutz
20 A Nennstrom für Drehstrom- und Starkstromanwendungen
C-Charakteristik für Stromkreise mit erhöhten Einschaltströmen, z. B. Motoren, Pumpen oder Transformatoren
3-polige Ausführung zum gleichzeitigen Schalten aller drei Außenleiter
6 kA Ausschaltvermögen nach DIN EN 60898-1
BiConnect-Anschlussklemmen für eine schnelle und sichere Verdrahtung
Kompatibel mit Hager Phasenschienen für eine zeitsparende Installation
Hutschienenschnellbefestigung zur einfachen Montage und Einzelentnahme
Beschriftungsfeld am Gerät für eine übersichtliche Kennzeichnung im Verteiler
Nachrüstbar mit Hager Zusatzeinrichtungen wie Hilfs-, Signal- oder Auslösekontakten

Der Hager MCN320 Leitungsschutzschalter überzeugt durch seine kompakte Bauform mit 3 Teilungseinheiten, seine hohe Betriebssicherheit und die einfache Integration in Hager Installationsverteiler. Die robuste Konstruktion und die normgerechte Ausführung machen den Sicherungsautomaten zur idealen Lösung für Neuinstallationen, Erweiterungen und die Modernisierung bestehender Elektroverteilungen.

Weitere Informationen

Schutzart:	IP20
Produktgruppe:	Leitungsschutzschalter

Technische Daten und Merkmale zu Hager MCN320 Leitungsschutzschalter 3-polig 6kA C-20A 3M:

Überspannungskategorie	3
Frequenz	50 Hz
Frequenz	60 Hz
Einbautiefe	70 mm
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Spannungsart	AC
Zusatzeinrichtungen möglich	Ja
Schutzart (IP)	IP20
Bemessungsisolationsspannung Ui	500 V
Auslösecharakteristik	C
Verschmutzungsgrad	2
Anschließbarer Leiterquerschnitt mehrdrähtig	1 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25 mm²
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	70 °C
Explosionsgeschützt	Nein
Bemessungsspannung	400 V
Bemessungsstrom	20 A
Verlustleistung	8,90 W
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	6 kA
Anschließbarer Leiterquerschnitt eindrähtig	35 mm²
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	10 kA

Herstellerinformation

Hager Vertriebsges. mbH & Co. KG
Zum Gunterstal
66440 Blieskastel
Saarland
Deutschland
info@hager.de

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
